Pubblicato originariamente il 4 maggio 2021

Di seguito vengono riportate le risposte a alcune delle domande frequenti sul software WeldSight e i suoi vantaggi.

D: Qual è la differenza tra il software WeldSight e il software OmniPC™?

R: Il software WeldSight si differenzia dal software OmniPC per gli strumenti di analisi avanzati che integra il primo. Le funzionalità supplementari che integra il WeldSight permettono di esplorare i dati e le immagini in modo più approfondito, così da poter definire, in modo dettagliato e decisivo, le dimensioni e la gravità delle indicazioni.

Il software WeldSight permette inoltre di personalizzare l'interfaccia utente e la presentazione dei dati in modo da: semplificare la realizzazione di analisi e la creazione di report; assicurarne una configurazione ottimale in rapporto ai requisiti della propria applicazione o procedura.

Gli strumenti di analisi avanzati che sono esclusivi al software WeldSight includono:

• Unione dei file di dati
• S-scan volumetrica su saldature longitudinali
• C-scan volumetrica
• Unione di gruppi multipli in una singola schermata
• Trigonometria circonferenziale corretta
• Immagini 3D
• Creazione di report personalizzati e layout personalizzati

Le principali differenze sono evidenziate nel post del blog Confronto tra il software WeldSight™ e il software OmniPC™: Quali sono le differenze.

D: Bisogna essere degli utenti esperti per effettuare le analisi mediante il software WeldSight?

R: Il software è concepito tenendo in considerazione le esigenze dell'utente. I comandi sono di facile fruibilità, rendendo le diverse funzioni avanzate utilizzabili sia dagli utenti principianti che quelli esperti.

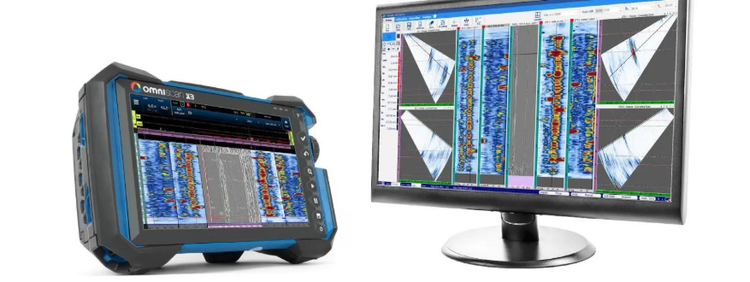

D: Per l'acquisizione dei dati posso usare il software WeldSight in combinazione con lo strumento OmniScan X3 ?

R: L'installazione dell'app WeldSight™ Remote Connect sul tuo rilevatore di difetti OmniScan X3 permette di definire e di controllare l'acquisizione dei dati mediante il software WeldSight. Tuttavia è necessario possedere anche il pacchetto software di Ispezione WeldSight. Il pacchetto di Analisi è specificatamente concepito per l'analisi avanzata post-acquisizione dei dati dell'OmniScan X3.

D: L'ES BeamTool è incluso con il software WeldSight per un uso in combinazione con il rilevatore di difetti OmniScan X3?

R: Sì e no. Con il pacchetto software di Analisi del WeldSight (per le analisi dei dati offline) l'integrazione dell'ES BeamTool non fornirà dei vantaggi addizionali. Il rilevatore di difetti OmniScan X3 è dotato di strumenti per la creazione di un piano di scansione completo e dedicato per l'ispezione delle saldature. Pertanto l'ES BeamTool non è incluso con questo pacchetto.

Tuttavia quando si usa il pacchetto software di ispezione del WeldSight con o scopo di gestire l'acquisizione dei dati OmniScan X3, l'ES BeamTool può essere incluso in base alle proprie necessità. Nel caso è possibile realizzare il flusso di lavoro completo sul proprio computer o laptop incrementando l'efficienza. Inoltre è possibile ottimizzare l'ES BeamTool per la creazione di piani di scansione con configurazioni sofisticate che integrano norme di produzione e numerose caratteristiche di componenti e saldature come:

• Struttura dello smusso
• Materiali austenitici e ferritici
• Rivestimento della componente
• Metalli eterogenei
• Accessibilità della sonda
• • Considerazioni meccaniche

Notare chel'app WeldSight Remote Connect è necessaria per controllare lo strumento OmniScan X3 mediante il software WeldSight. È possibile scaricare l'app qui in WeldSight.

D: Il software WeldSight quali strumenti integra specificatamente per l'analisi delle ispezioni di saldature?

R: Le funzioni progettate per eseguire in modo efficace le analisi delle saldature includono:

• Gate dinamici del software: I gate possono essere regolati e tutte le viste dipendenti possono essere aggiornate senza nessun ritardo o ricalcolo.

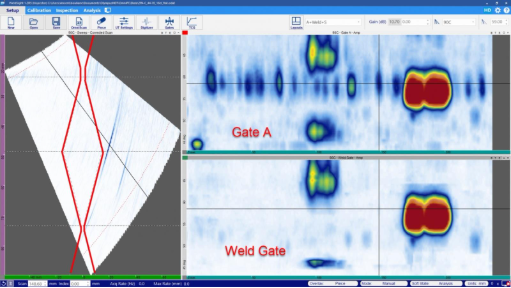

• Gate della saldatura: Un gate basato sulla forma genera un C-scan usando solamente i dati provenienti dall'interno della saldatura e della zona termicamente alterata.
• Inseguimento dell'ampiezza massima: Scorrendo i dati, il software posiziona automaticamente il cursore dei dati nel punto di massima ampiezza, eliminando la monotona procedura di individuazione dell'ampiezza massima.
• Posizionamento all'ampiezza massima Posiziona automaticamente il cursore dei dati in corrispondenza dell'ampiezza massima nell'ambito di un'area definita dagli utenti.
• C-scan volumetrico corretto (senza elaborazione): Nell'elenco dei layout è disponibile una precisa vista superiore volumetrica, senza la necessità di effettuare procedure addizionali.

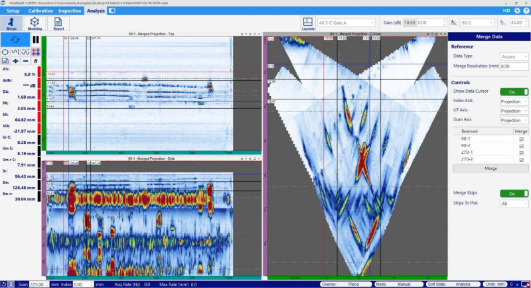

• Unione dei file di dati: Unisce in modo indipendente i file dei dati acquisiti, in modo che l'intera componente possa essere analizzata in un solo file.
• Unione di gruppi multipli in una sola schermata: Dei gruppi multipli di un file di dati d'ispezione possono essere combinati in viste frontali, superiori e laterali, precise dal punto di vista volumetrico, per la realizzazione di analisi efficienti e report completi.

In questo video, Brandon Reitz, Ingegnere esperto per le applicazioni, dimostra alcune funzionalità utili del software come i layout personalizzabili drag & drop:

D: Il software WeldSight è utile per l'analisi della corrosione?

R: Il software WeldSight è stato inizialmente progettato come piattaforma di analisi avanzata per l'ispezione di saldature mediante i dati dei fasci angolari. Da questo uso previsto inizialmente, sono stati integrati alcuni strumenti che monitorano nello specifico la corrosione attraverso de dati di ispezione a zero gradi.

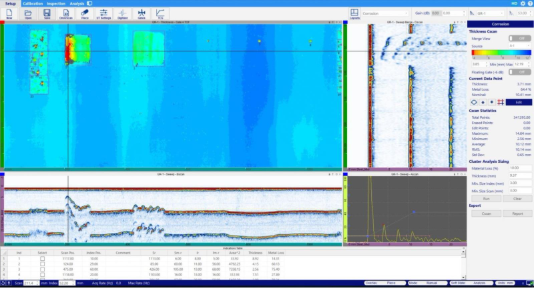

La schermata della gestione della corrosione presenta tutte le viste e i dati statistici necessari per monitorare e registrare, in modo affidabile, i dati di corrosione delle componenti da ispezionare.

Le funzionalità del software WeldSight che facilitano il monitoraggio e la documentazione della corrosione includono:

• C-scan spessore
• Statistiche del C-scan
• Misura e analisi dei cluster
• Esporta in un report

Il software WeldSight permette il rilevamento automatico dello spessore minimo e delle indicazioni del cluster nell'area obiettivo, posizionando il cursore nello spessore minimo rilevato per l'utente. Inoltre sono calcolate e visualizzate le statistiche delle misure dei cluster, inclusa la percentuale di perdita del materiale.

D: Quali tecnologie di ispezione supporta?

R: Il software WeldSight permette agli utenti di ottimizzare le analisi dei dati di ispezione con le tecnologie phased array (PA), diffrazione del tempo di volo (TOFD) e ultrasuoni convenzionali (UT).

D: È possibile condividere i file di dati WeldSight con i propri clienti?

R:: Certo! Il nostro software Viewer WeldSight gratuito permette ai propri clienti di visualizzare i file dei dati dal rilevatore di difetti OmniScan X3 (.odat) e del software WeldSight, oltre ad alcuni specifici file di dati della serie OmniScan (.opd). Non è necessaria una licenza software ma è sufficiente scaricare la versione recente del software dalla pagina di Download dei software in modo che il Viewer sia installato per impostazione predefinita. In questa pagina sono inoltre disponibili dei dettagli completi sulla compatibilità dei file di dati.

D: Saranno aggiunte delle funzioni addizionali?

R: Certo! Sono in fase di sviluppo delle nuove e eccezionali funzioni. Rimanete aggiornati sui prossimi avvisi inerenti lo sviluppo di strumenti e applicazioni del WeldSight.
