Rilevatore di difetti Phased Array OmniScan X3
Ogni rilevatore di difetti della serie OmniScan™ X3 rappresenta uno strumento phased array completo. L’innovativo TFM e le avanzate funzionalità PA facilitano l’identificazione affidabile di difetti mentre i potenti strumenti software e i flussi di lavoro semplificati migliorano la produttività.
-
Product Availability:
L'OmniScan X4 ha sostituito questo prodotto fuori produzione.
OmniScan X3 e OmniScan X3 64 Soluzioni NDT
Panoramica
Rilevatore Phased Array e TFM OmniScan™ X3 64 con funzionalità avanzate

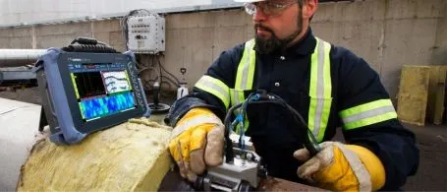

Potenza portatile
Protette dalla robusta e portatile struttura dell'OmniScan X3, le potenti funzionalità di focalizzazione dell'OmniScan X3 64, supportate dalla maggiore capacità in termini di aperture di elementi, permettono sfruttare completamente le sonde phased array a 64 elementi e il TFM con aperture da 128 elementi. Utilizza le sue prestazioni ottimizzate per gestire le ispezioni complesse di materiali di elevato spessore o attenuazione, aumentando la tua capacità di sviluppare nuove procedure per una più ampia gamma di applicazioni.

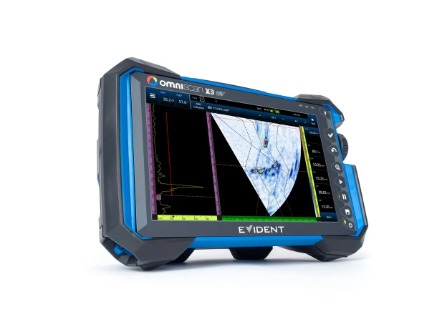

Rilevatore di difetti Phased Array OmniScan™ X3 con TFM innovativo
Affidabilità visibile
Il rilevatore di difetti OmniScan X3 è uno strumento phased array completo. Funzionalità avanzate come quella di imaging del Metodo a focalizzazione totale (TFM) e di visualizzazione avanzata, supportate da un'elevata qualità dell'immagine, permettono di completare la tua ispezione con una maggiore affidabilità.
TFM innovativo e efficiente
Conferma immediata della copertura del fascio TFM
Lo strumento della Mappatura dell'influenza acustica (AIM) fornisce un modello visivo istantaneo della sensibilità in base alla propria modalità, configurazione e riflettore simulato.
Lo strumento AIM elimina gli elementi di soggettività nel creare il proprio piano di scansione, visualizzando l'effetto di una serie di onde (modalità TFM), vedendo dove si ferma la sensibilità e regolando di conseguenza il piano di scansione.

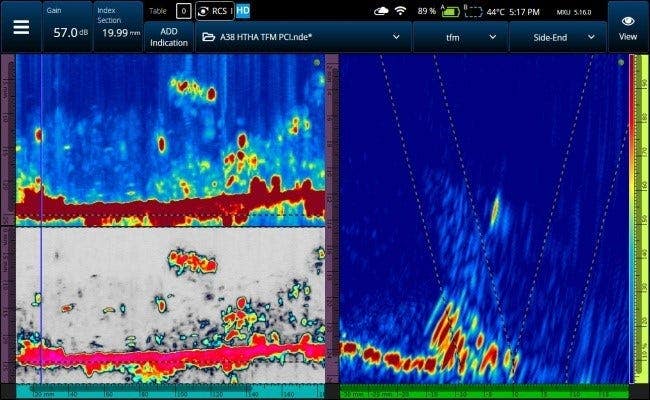

Scopri cosa ti sei perso senza il PCI
Il nostro innovativo live Imaging della coerenza di fase (PCI - phase coherence imaging), in cui l'ampiezza non viene valutata, migliora la sensibilità per piccoli difetti e la penetrazione in materiali rumorosi, semplificando allo stesso tempo la configurazione e la misura. Disponibile nel rilevatore di difetti OmniScan X3 64 con l'MXU 5.10.
Individua maggiori dettagli
Utilizza il Phased Array con pulsatore da 64 elementi
Sfrutta il pieno potenziale delle sonde phased array a 64 elementi mediante il rilevatore di difetti OmniScan X3 64 per raggiungere una migliore risoluzione nel punto focale.

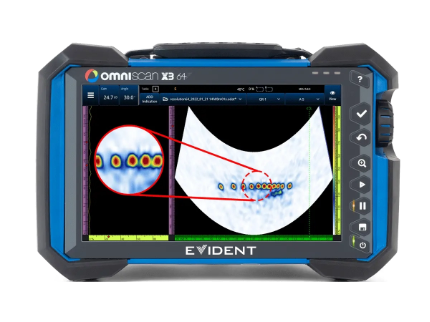

Immagine giusta: Acquisito mediante uno strumento OmniScan X3 a 32 canali con una sonda a 64 elementi (modello 5L64-A32), questo S-scan rappresenta un'immagine di alta qualità tuttavia la risoluzione riflette il fatto che solamente i 32 elementi centrali possono essere usati per la legge focale.
Immagine a sinistra: Utilizzando un'apertura completa a 64 elementi (5L64-A32 probe), il rilevatore di difetti OmniScan X3 64 assicura una migliore risoluzione PA nel punto focale, permettendo di distinguere più facilmente le indicazioni che sono più in prossimità o all'interno di un cluster.
Accessibilità completa del TFM con apertura a 128 elementi
Grazie alla nuova generazione di componentistica elettronica, l'imaging TFM offre delle migliori funzionalità di focalizzazione per le indicazioni più piccole e un migliore rapporto segnale-rumore (SNR - signal-to-noise ratio). Attraverso una capacità di apertura a 128 elementi, il modello OmniScan X3 64 garantisce una migliore chiarezza dell'immagine.

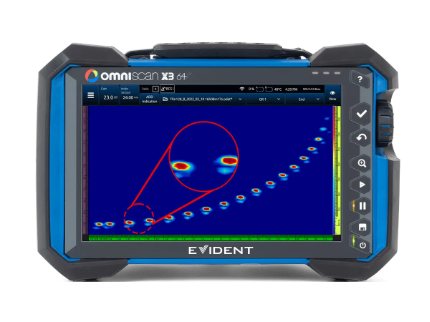

Immagine giusta: Questa immagine TFM è stata acquisita con 64 elementi di una sonda a 128 elementi (modello 3.5L128-I4) mediante un modello OmniScan X3 a 32 canali.
Immagine a sinistra: In questo caso il rilevatore di difetti OmniScan X3 64 ha permesso di utilizzare l'apertura completa da 128 elementi della nostra sonda I4 da 128 elementi da 3,5 MHz. Notare la migliore risoluzione e il ridotto rumore di fondo.
Acquisizione del TFM fino a 4 volte più veloce
Raggiunge velocità di acquisizione del Metodo di focalizzazione totale (TFM) fino a 4 volte maggiori quando si utilizza una sonda a 64 elementi. In confronto ai modelli con 32 pulsatori, il rilevatore di difetti OmniScan X3 64 offre un miglioramento significativo dell'efficienza grazie alla sua maggiore capacità in termini di aperture.
Phased Array migliorato
- Fino a 3 volte più veloce del rilevatore di difetti OmniScan MX2 (massima frequenza di ripetizione dell'impulso)
- Singolo menu TOFD per un flusso di lavoro della taratura accelerato
- La scala con ampiezza dell'800% riduce il bisogno di nuove scansioni
- L'integrata funzionalità di supporto di sonde Dual Linear Array™ e Dual Matrix Array™ accelera la creazione delle configurazioni
Facile monitoraggio della corrosione mediante il Phased Array
L'utilizzo del phased array per ispezionare la corrosione offre numerosi vantaggi, inclusi un'eccellente copertura e risoluzione. Tuttavia avere una padronanza delle tecniche phased array può risultare complesso. Il rilevatore di difetti OmniScan X3 combina delle funzionalità avanzate con un software e dei menu semplificati progettati con cura, in modo che si possano acquisire dei dati in modo più semplice. Imposta le tue configurazioni in modo veloce grazie alle funzionalità di elaborazione di sincronizzazione dell'A-scan e del guadagno corretto in funzione del tempo (TCG) manuale.
Serie OmniScan X3
| Modelli | OmniScan X3 | OmniScan X3 64 | ||
| Configurazione | 16:64PR | 16:128PR | 32:128PR | 64:128PR |
| Applicazioni | Monitoraggio della corrosione, integrità delle tubazioni, PA/TFM manuali, TOFD e tubazioni di ridotte dimensioni | PA e TOFD multigruppo a alta produttività per saldature sottili, produzione di pale eoliche, materiali compositi | PA e TOFD multigruppo a alta produttività per saldature spesse, saldature in metallo austenitiche/CRA/Eterogenee, TFM e | PA e TOFD multigruppo a alta produttività per saldature molto spesse, saldature in metallo austenitiche/CRA/Eterogenee, TFM a alta produttività, attacco da idrogeno a alta temperatura (HTHA), sviluppo di applicazioni avanzate |
| Pulsatori (PA) | 16 | 16 | 32 | 64 |
| Ricevitori | 64 | 128 | 128 | 128 |
| Elementi TFM | 32 | 32 | 64 | 128 |
| Canali UT (T/R) | 2 | 2 | 2 | 2 |
| Gruppi | Fino a 2 (PA, UT/TOFD e TFM) o 2 PA con 1 TOFD |
Fino a un totale di 8 TFM: Fino a 4 |
Fino a un totale di 8 TFM: Fino a 4 |
Fino a un totale di 8 TFM: Fino a 4 |
| Frequenza della larghezza di banda | Da 0,5 a 18 MHz | Da 0,2 MHz a 26,5 MHz | ||
| Massima ampiezza dell'impulso (PA) | 500 ns | 1000 ns | ||
| Tensione PA | 40 V, 80 V e 115 V / Monopolare negativo | 10 Vpp, 20 Vpp, 40 Vpp, 80 Vpp, 120 Vpp, and 160 Vpp / Impulso a onda bipolare | ||
| Capacità di memoria SSD interna | 64 GB | 1 TB | ||
| Tutte le altre caratteristiche e specifiche tecniche | Identico | |||
Soluzioni complete per il tuo flusso di lavoro NDT
MXU
Il software integrato MXU del rilevatore di difetti OmniScan X3 ti guida attraverso il tuo flusso di lavoro di ispezione.

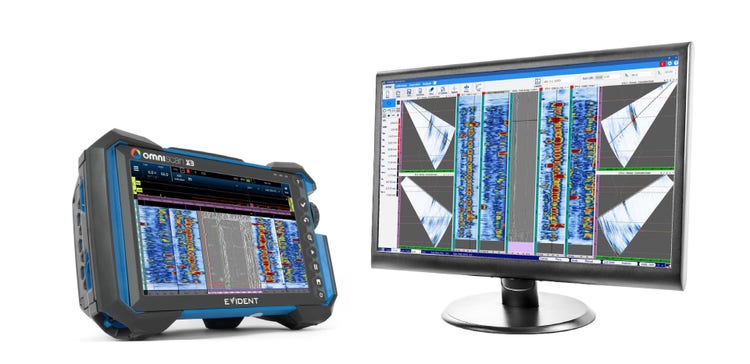

OmniPC
Il nostro complementare software di analisi OmniPC™ per computer è compatibile con i file di dati dell'OmniScan X3, OmniScan MX2 e OmniScan SX.
WeldSight

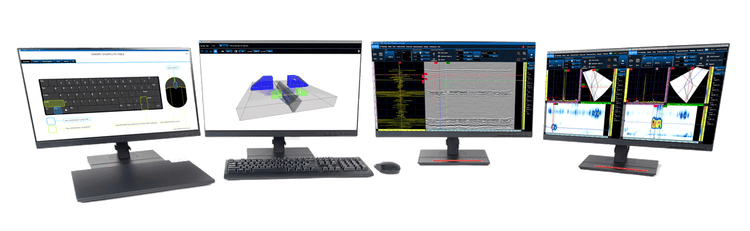

Il software PC di analisi e acquisizione avanzate WeldSight™ è compatibile con il rilevatore OmniScan X3. Per assicurare una maggiore produttività, l'app WeldSight Remote Connect installata nell'unità di acquisizione ti permette di eseguire l'intero flusso di lavoro di ispezione mediante il software WeldSight.
Applicazioni

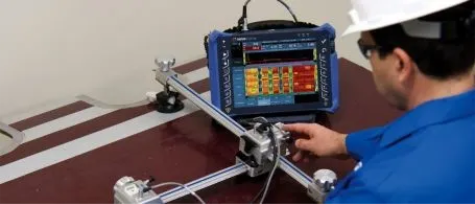

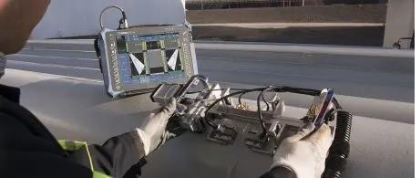

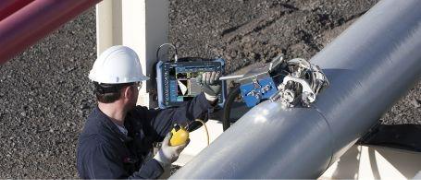

Scanner industriali
La capacità di posizionare le sonde con precisione in base alla superficie da ispezionare influenza considerevolmente la qualità dell'ispezione. Evident offre numerosi scanner e accessori di livello industriale per assistere gli operatori nelle operazioni. Gli scanner sono disponibili in diverse configurazioni, inclusi uno o due assi per l'acquisizione con encoder mediante movimento manuale o motorizzato.
Soluzioni di ispezione per saldature
La versatile soluzione per saldature Evident adotta diverse tecniche e strumenti di scansione per realizzare un'ispezione in maniera produttiva e efficiente. Le tecniche phased array, TOFD (diffrazione del tempo di volo) e degli ultrasuoni convenzionali possono essere usate, singolarmente o in combinazione, per una copertura completa della saldatura e una probabilità di rilevamento elevata.
Soluzioni di ispezione per la corrosione
Evident propone un'ampia gamma di prodotti innovativi che integrano delle tecnologie avanzate per le ispezioni manuali e automatizzate che interessano i tubi e serbatoi corrosi, le superfici ad elevata temperatura, la mappatura della corrosione di grandi recipienti in pressione e il controllo delle cricche da tensocorrosione.
Soluzioni di ispezioni di materiali compositi
Le nostre soluzioni di ispezioni di materiali compositi includono i potenti e veloci strumenti di ispezione portatili e integrati Le opzioni sono disponibili per l'ispezione di diversi tipi di componenti in materiali compositi e con struttura a nido d'ape. Le tecnologie di controllo di materiali compositi e di controllo a ultrasuoni comprendono scanner e sonde per soddisfare diverse necessità manutentive e produttive del settore industriale.
Soluzioni di ispezione HTHA
Rileva e definisci in modo affidabile i complessi meccanismi di alterazione come l'Attacco da idrogeno a alta temperatura (HTHA - high-temperature hydrogen attack) attraverso l'ottimale combinazione delle sonde multielemento a alta sensibilità di Evident con le funzionalità di imaging avanzate dei nostri strumenti di acquisizione dei dati.
Queste soluzioni affidabili forniscono delle nitide immagini a alta risoluzione in grado di aumentare la probabilità di rilevamento e permettono di eseguire delle precise valutazione della gravità dell'alterazione, in modo da assicurare l'integrità delle proprie infrastrutture.
Software integrato
MXU
Software di ispezione e analisi PAUT, TOFD e TFM
Il software integrato MXU del rilevatore di difetti OmniScan X3 è dotato di menu semplificati e di strumenti avanzati ma intuitivi per guidarti attraverso il tuo flusso di lavoro di ispezione mediante i metodi UT, PA, TOFD e TFM, dalla configurazione alla creazione di report.
Semplifica il tuo flusso di lavoro NDT mediante gli strumenti integrati
1. Piano scansione
Seguire le fasi 1, 2 e 3 per configurare la tua ispezione
2. Taratura
Eseguire una taratura totalmente conforme mediante gli strumenti integrati
3. Acquisizione
Visualizzare i risultati degli scan in tempo reale durante la tua ispezione
4. Analisi
Interpretare i tuoi dati in modo veloce e affidabile
Elaborazione dell'involucro TFM in tempo reale
Semplificazione della misura e semplificazione dei difetti
L'eccezionale elaborazione dell'involucro dello strumento fornisce delle immagini TFM a alta risoluzione. Le indicazioni appaiono chiare e nitide, inoltre si evidenziano più chiaramente rispetto al rumore di fondo. Fino a quattro modalità TFM simultanee facilitano l'interpretazione e la misura.
Espandi le tue funzionalità PA e TFM
Massimizza il tuo potenziale per gestire i progetti complessi dei tuoi clienti e per sviluppare delle nuove procedure per un'ampia gamma di applicazioni. Acquisisci la capacità di utilizzare sonde PA avanzate come le nostre sonde Dual Liner Array™e Dual Matrix Array™, oltre alle sonde personalizzate, in modo da ottenere una maggiore qualità delle immagini di materiali complessi dal punto di vista acustico.
Quando la precisione è tutto
Visualizza in modo chiaro con frequenze inferiori e larghezze di banda maggiori

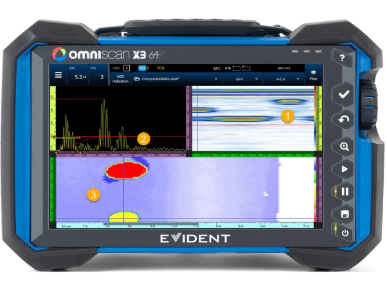

- A differenza del modello a 32 canali, il modello a 64 canali assicura un maggiore rapporto segnale-rumore (SNR - signal-to-noise ratio) su una larghezza di banda maggiore per delle frequenze maggiori e inferiori.
- Attraverso al capacità di utilizzare delle frequenze inferiori mediante una maggiore ampiezza dell'impulso, il rilevatore di difetti OmniScan X3 64 offre una migliore risoluzione del segnale su materiali attenuanti come i materiali compositi.
- La risoluzione e il rapporto segnale-rumore più elevati del modello a 64 canali permettono di visualizzare più dettagli nei C-scan, consentendo di ottenere una maggiore precisione quando si rivela necessario.
Previeni gli errori Migliore qualità e affidabilità dei dati PAUT e TOFD
La funzionalità del canale di verifica dell'accoppiamento del rilevatore di difetti OmniScan X3, combinata con gli indicatori della velocità di scansione e dell'accoppiamento del modulo ScanDeck™, semplificano le operazioni di controllo della qualità dei dati prima che il file venga salvato*. I dati relativi alla qualità dell'accoppiamento vengono registrati e possono essere consultati successivamente.
*Il modulo ScanDeck è disponibile per alcuni scanner, come lo scanner AxSEAM, dal luglio 2020.
Assenza di saturazione del segnale su grandi indicazioni
Facile regolazione del guadagno con una scala dell'ampiezza di 800%
Migliore efficienza di ispezione evitando riscansioni L'elevata scala dell'ampiezza dell'800% permette di regolare il guadagno di grandi indicazioni (es: fuzione incompleta) a un livello di riferimento in post-elaborazione, evitando la necessità di effettuare una riscansione
Conferma immediata della copertura del fascio TFM
Lo strumento della Mappatura dell'influenza acustica (AIM) fornisce un modello visivo integrata della sensibilità in base alla propria modalità, configurazione e riflettore simulato. Lo strumento AIM permette di realizzare la creazione del piano di scansione in base a criteri oggettivi.
- Ottieni dei dati chiari nell'area proiettata a maggiore sensibilità.
- Verifica quale modalità TFM assicura la migliore copertura per la tua area di interesse.
- All'aumentare dell'Indice di Sensibilità migliora il rapporto del segnale-rumore (SNR) atteso.
- Simula la sensibilità della modalità TFM su un difetto sferico o planare.
Completa retrocompatibilità dell'OmniScan per una tua maggiore praticità
Riutilizza i tuoi file di dati delle precedenti versioni del software OmniPC e i tuoi file di configurazione dei rilevatori di difetti OmniScan MX2, SX e MX. Per facilitare la transizione, i file di configurazione OmniScan .ops sono compatibili con il rilevatore di difetti OmniScan X3, mentre i file dei dati .opd sono compatibili con il software OmniPC 5 e WeldSight.
Elaborazione di onde laterali TOFD
La sincronizzazione delle onde laterali migliora la leggibilità dei dati a diffrazione del tempo di volo (TOFD - time-of-flight diffraction).
- La linearizzazione dell'onda laterale permette di valutare la profondità e dimensionare i difetti in modo più preciso.
- Rileva le indicazioni più in prossimità della superficie, mediante la funzione di rimozione dell'onda laterale.
- L'elaborazione dell'onda laterale può essere eseguita per sezioni, assicurando una maggiore flessibilità.

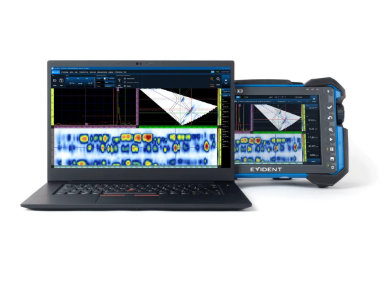

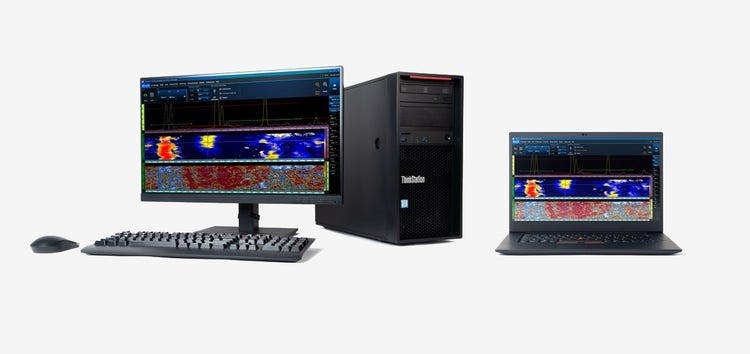

Software OmniPC 5
Software PC di analisi dei dati dei controlli a ultrasuoni e Phased Array
Il software di analisi OmniPC è il software per computer complementare al rilevatore di difetti OmniScan X3. Il software OmniPC, uno strumento di ispezione progettato dagli operatori, assicura la potenza e le prestazioni necessarie per gestire tutte le tue esigenze di base di analisi dei dati e di creazione di report.
Perché usare OmniPC?
Ottimizzato per gli operatori NDT
Come il software integrato al rilevatore di difetti OmniScan X3, il software OmniPC permette agli operatori di utilizzare le tecnologie UT, PA, TOFD e TFM per eseguire delle efficienti operazioni di analisi e di creazione di report su un computer o un laptop.
Software complementare per i rilevatori di difetti OmniScan
Il software OmniPC è un software gratuito (download e aggiornamenti) iscrivendosi in questo sito web:
- Non richiede una chiave HASP
- Non richiede una chiave del prodotto
- Non richiede dei pagamenti per il rinnovo
La facilità d'uso delle funzionalità come le pratiche scorciatoie, la flessibilità di usare diversi metodi e la capacità di aprire sessioni multiple su un computer, permettono di incrementare l'efficienza dell'analisi.

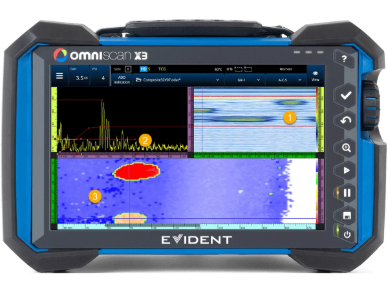

Intuitiva interfaccia utente OmniScan
L'interfaccia utente del software OmniPC è simile a quella del software integrato nell'OmniScan X3, in modo da ottimizzare la curva di apprendimento.
Strumenti flessibili per semplificare le analisi dei dati PAUT e TOFD
Corrette sviste effettuate durante l'acquisizione
L'inclinazione, l'offset scansione e l'offset indice del software OmniPC possono essere modificati durante l'analisi post-ispezione per migliorare l'accuratezza dei dati ed evitare la riacquisizione.
Cancelli regolabili e letture dinamiche
I cancelli A, B e I sono disponibili con vari elenchi di letture (per ispezioni di corrosione).
Riproduci l'acquisizione
In qualsiasi momento, regolare il guadagno, applicare Auto 80% e far scorrere i cursori Dati.
Facile identificazione delle indicazioni
Per individuare le indicazioni in modo più veloce è possibile utilizzare il gate in modalità True Depth/ Sound Path o modificare la palette Zoom.
Ritaratura del TOFD
Il ritardo dello zoccolo e il PCS possono essere ritarati nei file TOFD. Sincronizzare e rimuovere l'onda laterale come richiesto
Facile estrazione e esportazione dei dati per i report
Sono disponibili diverse opzioni di esportazione per soddisfare le tue esigenze di creazione di report.
Caractéristiques techniques
Appareils de la série OmniScan® X3
Ces caractéristiques s’appliquent à tous les modèles OmniScan X3 et OmniScan X3 64.
• Caractéristiques techniques des données • Caractéristiques techniques acoustiques
• TFM/FMC • Environnement de fonctionnement
OmniScan X3 64 : SSD interna da 1 TB
estendibile mediante un supporto USB esterno
Compatibile solo con i formati NTFS e FAT32
ISO-22232-1:2020
Verticale: Da −85° a 85°
UT: 2, 4, 8, 16, 32 e 64
Canale PA (OmniScan X3 64): 9 filtri passa-banda e 7 filtri passa-alto
Canale UT: 8 filtri passa-basso, 6 passa-banda e 4 filtri passa-alto (3 filtri aggiuntivi quando configurato in TOFD)
UT: 100 dB per incremento di 0,1 dB.
UT: 40 dB/10 ns
Caractéristiques techniques des données
24 Ω in modalità trasmissione-ricezione
100 Ω ± 10% a 9 MHz in modalità trasmissione-ricezione
50 Ω in modalità trasmissione-ricezione
OMNIX3-PATFM16128PR = 16 elementi
OMNIX3-PATFM32128PR = 32 elementi
OMNIX3-PATFM16128PR = 128 elementi riceventi
OMNIX3-PATFM32128PR = 128 elementi riceventi
TFM/FMC
Auto-tandem: LL-L, TT-T, TT-L, TL-T, LT-T, TTT-TT e TL-L
Apertura estesa di 64 elementi (solamente 32:128PR)
Apertura estesa di 32 elementi per 16:64PR e 16:128PR
Apertura estesa di 128 elementi per 64:128PR
Environnement de fonctionnement
Da −20 °C a 70 °C (senza batteria interna)
