Innovazioni nel phased array portatile per applicazioni aerospaziali
Le prove non distruttive (NDT) svolgono un ruolo fondamentale nel mantenere l'integrità strutturale, l'aeronavigabilità e la sicurezza a lungo termine degli aeromobili. I componenti e gli assemblaggi critici sono ispezionati continuamente per verificare il corretto funzionamento e la conformità durante l'intero ciclo di vita dell'aeromobile. Man mano che la progettazione degli aeromobili evolve—spinta dall’aumento dell’uso di materiali compositi, geometrie complesse e tecniche di giunzione avanzate—anche le tecnologie di ispezione devono evolvere in parallelo per affrontare queste sfide emergenti.
OmniScan X4 rilevatore di difetti multitecnologico a phased array per controlli non distruttivi (NDT) nel settore aerospaziale
Il settore aerospaziale richiede soluzioni di ispezione che siano precise, adattabili ed efficienti, sia implementate in fase di produzione che durante la manutenzione in servizio. Il recente webinar di Evident, “OmniScan™ X4: "Progressi nel phased array portatile per applicazioni aerospaziali" ha esaminato come la piattaforma di test ultrasonici phased array (PAUT) OmniScan X4 supporti queste esigenze. La sessione ha messo in evidenza le capacità multitecnologiche del sistema, le tecniche di imaging avanzate e i flussi di lavoro software integrati, illustrando come OmniScan X4 supporti la produzione aerospaziale, l’assemblaggio finale e le ispezioni di manutenzione.
Il webinar è stato condotto da Florin Turcu, Senior Application Engineer, NDT, e Benoit Cabirol, NDT Product Application Leader. La loro presentazione ha unito una panoramica tecnica della piattaforma ad esempi di utilizzo pratico, dimostrando come la maggiore portabilità, le prestazioni di imaging e l'analisi digitale contribuiscano a ispezioni aerospaziali più affidabili, ripetibili ed efficienti.
Il panorama delle ispezioni aerospaziali e le sfide dei controlli non distruttivi (NDT)
L'ispezione aerospaziale abbraccia l'intero ciclo di vita di un aeromobile, dalla verifica delle materie prime e dalla produzione dei componenti fino all'assemblaggio finale e alla manutenzione in servizio. Gli ispettori devono regolarmente rilevare corrosione, crepe, distacchi, delaminazioni, variazioni di spessore e altre discontinuità in materiali quali leghe di alluminio o titanio, polimeri rinforzati con fibra di carbonio (CFRP) e strutture ibride.
Per coprire questa gamma di scenari di ispezione, gli ispettori aerospaziali devono essere esperti in molteplici metodi ultrasonici e utilizzare dispositivi progettati per garantire prestazioni costanti, versatilità e facilità d’uso. Come sottolineato da Florin e Benoit, altre tecniche, come Eddy Current ed Eddy Current Array, possono essere utilizzate per affrontare ulteriori sfide nelle ispezioni aerospaziali. Tuttavia, il rilevatore di difetti OmniScan X4 è progettato per supportare numerose applicazioni grazie a una vasta gamma di sonde a ultrasuoni o phased array, scanner e tecniche diverse.
«Nell'ispezione aerospaziale, si ha a che fare con una vasta gamma di materiali, tipologie di difetti e fasi di controllo, quindi affidarsi a un solo metodo di ispezione raramente è sufficiente.»
L'OmniScan X4: Una Piattaforma Phased Array Portatile per il Settore Aerospaziale

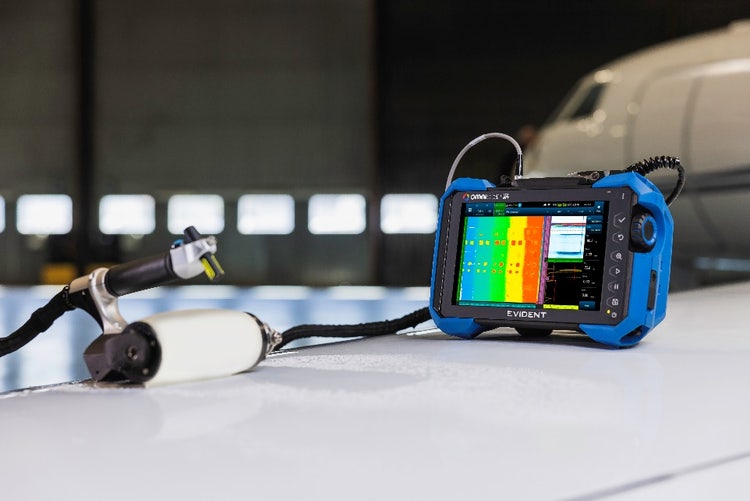

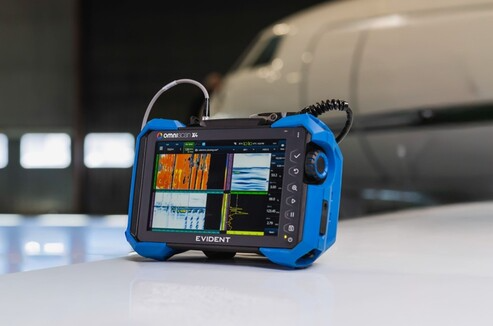

Il rilevatore di difetti portatile phased array OmniScan X4 di Evident è stato il fulcro del webinar. Progettata sia per ispezioni manuali che automatizzate, la piattaforma integra componenti elettronici ad alte prestazioni, capacità multicanale e modalità di imaging avanzate in un fattore di forma robusto e pronto per l'uso sul campo.
Florin e Benoit hanno sottolineato che OmniScan X4 non è limitato a una singola applicazione. Invece, funziona come una piattaforma di ispezione flessibile che può essere adattata al controllo di qualità della produzione, all'ispezione dell'assemblaggio finale e alla manutenzione preventiva o correttiva. Questa adattabilità è particolarmente preziosa negli ambienti aerospaziali, dove i requisiti di ispezione variano significativamente tra cellule, motori e componenti strutturali.
Il webinar includeva una dimostrazione dal vivo dell'ispezione di pannelli compositi mediante una tecnica di immersione locale che combinava lo scanner RollerFORM™ con l'OmniScan X4.
Ispezione di pannelli compositi in CFRP mediante RollerFORM e immersione locale
Le strutture composite sono sempre più diffuse negli aeromobili moderni e presentano particolari sfide in termini di ispezione. Un segmento chiave del webinar si è concentrato sull'ispezione dei pannelli compositi, evidenziando la sua crescente importanza man mano che i fabbricanti continuano ad ampliare l'uso dei materiali compositi.

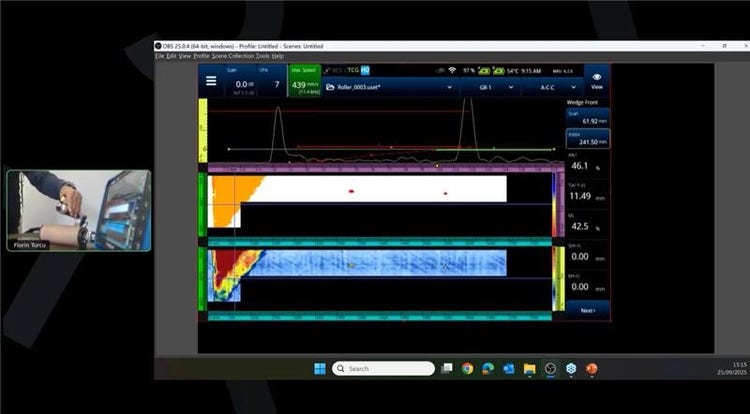

Durante una dimostrazione dal vivo, Florin ha eseguito un'ispezione utilizzando lo scanner RollerFORM in combinazione con l'OmniScan X4, illustrando una tecnica di immersione locale. Rispetto ai sistemi a immersione convenzionali, questa soluzione adotta una colonna d'acqua chiusa integrata nella ruota dello scanner. Questo design garantisce un accoppiamento acustico uniforme, minimizzando il consumo d'acqua: un vantaggio pratico sia per gli ambienti di produzione che per le operazioni di manutenzione degli aeromobili. La tecnica consente un rilevamento affidabile di delaminazioni e distacchi, ma supporta anche la misurazione dello spessore su un'area ampia.
La dimostrazione ha evidenziato diversi vantaggi tecnici di questo approccio, tra cui una migliore risoluzione in prossimità della superficie, il supporto per grandi aperture utilizzando sonde da 64 o 128 elementi, frequenze operative tipicamente comprese tra 1 e 5 MHz e una copertura efficiente di grandi superfici composite.
«L’immersione locale tramite X4 e RollerFORM è un’alternativa pratica ed efficiente alle configurazioni a immersione completa, in particolare negli ambienti di produzione e manutenzione aerospaziale.»
Le funzionalità principali di AeroView-Analysis includono un gestore di layout personalizzato, un editor di palette personalizzato, guadagno di analisi, TCG soft, dimensionamento a mano libera, note adesive e tabella delle indicazioni.
Dalla raccolta dati alla comprensione: Software di analisi AeroView-Analysis
L'acquisizione di dati di ispezione di alta qualità è solo una parte del processo di ispezione aerospaziale. Un'analisi, un'interpretazione e una reportistica efficaci di questi dati sono altrettanto fondamentali.

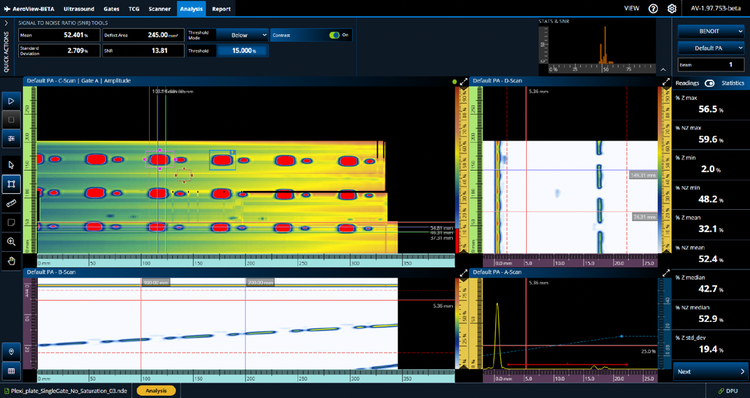

Nel corso del webinar, Benoit ha presentato AeroView™-Analysis, l'ambiente software di Evident per l'analisi dei dati phased array ad ultrasuoni (UT) (PAUT). Sviluppato per supportare i flussi di lavoro di ispezione aerospaziale, AeroView-Analysis offre strumenti per una valutazione dettagliata e una reportistica standardizzata. Le funzionalità chiave includono layout e palette di colori personalizzabili, guadagno di analisi e guadagno temporale corretto soft (TCG), strumenti di dimensionamento e annotazione a mano libera, tabelle delle indicazioni con riepiloghi statistici, strumenti per l’analisi del rapporto segnale/rumore (SNR) e generazione automatica dei report. Inoltre, il software permette di visualizzare tutte le viste con rapporto 1:1, aiutando gli ispettori a mantenere l’accuratezza spaziale nella valutazione delle dimensioni e della posizione dei difetti.
AeroView-Inspection in pratica
Benoit ha dimostrato AeroView-Inspection, il software per PC di Evident, collegato a un OmniScan X4 per acquisire dati in modo ripetitivo o grandi quantità di dati.
La dimostrazione includeva ispezioni eseguite con sonde per la zona prossima alla parete montate su uno scanner Glider XY. Questa configurazione è ottimizzata per la risoluzione vicino alla superficie ed è particolarmente adatta all'ispezione di pelli sottili, strutture incollate e difetti sotto la superficie. È inoltre progettato per minimizzare le zone morte superficiali e permettere configurazioni di ispezione sia manuali che automatizzate.
"Insieme, AeroView-Inspection, le sonde a parete e i cunei specializzati permettono agli ispettori aerospaziali di individuare piccoli difetti che altrimenti potrebbero essere nascosti dalle zone morte superficiali."

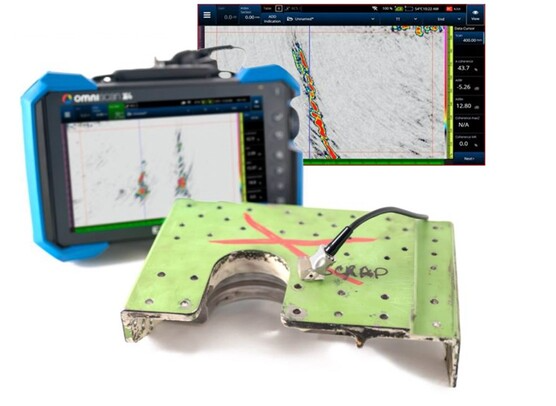

Durante il webinar è stata effettuata una dimostrazione dal vivo del rilevamento e della valutazione di cricche in un pezzo di alluminio utilizzando la PCI (Phase Coherence Imaging), che mette in evidenza le estremità e le ramificazioni delle cricche sull’immagine prodotta.
Imaging avanzato per l'aerospaziale: TFM e imaging della coerenza di fase (PCI)
L'ultima parte tecnica del webinar si è concentrata sulle tecniche di imaging avanzate, con particolare enfasi sull'Imaging a Coerenza di Fase (PCI – Phase Coherence Imaging). A differenza dei tradizionali metodi di imaging basati sull'ampiezza, l'Imaging a Coerenza di Fase (PCI) sfrutta le informazioni di fase per migliorare la visibilità degli apici delle crepe e delle diramazioni. Questa capacità è particolarmente utile per valutare le cricche da fatica nelle strutture in alluminio, un problema comune nelle flotte di aeromobili datate.
Benoit e Florin hanno dimostrato che PCI è integrata nell'OmniScan X4. Inoltre, la funzione Application Preset integrata nel dispositivo consente agli ispettori di utilizzare con sicurezza questa nuova tecnica di imaging. Il contrasto e la chiarezza migliorati offerti dall'imaging a coerenza di fase (PCI) possono supportare una caratterizzazione dei difetti più accurata e decisioni più informate sulla manutenzione.
Un approccio unificato ai flussi di lavoro NDT aerospaziali
Un aspetto fondamentale emerso dal webinar sull'OmniScan X4 è stata l'importanza di un ecosistema NDT integrato. L'hardware, le sonde, gli scanner e il software di Evident sono progettati per operare come un flusso di lavoro unificato, dalla acquisizione dei dati con OmniScan X4 all'analisi e alla reportistica tramite il software AeroView.
Dalle tecniche avanzate di ispezione dei materiali compositi ai flussi di lavoro di analisi integrati, l’ecosistema OmniScan X4 rappresenta un passaggio verso processi di ispezione aerospaziale più connessi e coerenti. Per le organizzazioni aerospaziali, questo approccio consente una maggiore ripetibilità delle ispezioni, un miglior rilevamento e caratterizzazione dei difetti, una formazione e implementazione semplificate, e una migliore tracciabilità e documentazione.
"Il vero valore nei controlli non distruttivi in ambito aerospaziale deriva dalla versatilità: un unico sistema in grado di supportare molteplici metodi PAUT e flussi di lavoro per ispezionare diversi materiali man mano che le esigenze di ispezione evolvono."

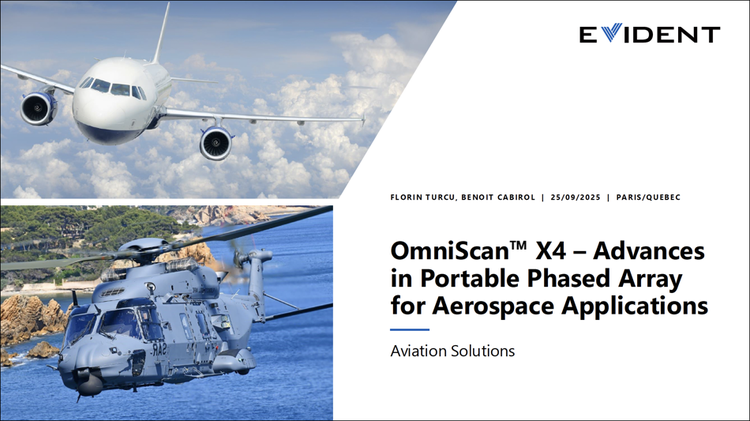

OmniScan X4: Webinar sulle innovazioni nella tecnologia phased array portatile per applicazioni aerospaziali con gli esperti Evident Florin Turcu e Benoit Cabirol
Guarda questo webinar on-demand per un'analisi approfondita di come i recenti progressi nella tecnologia phased array portatile stanno influenzando l'ispezione aerospaziale e scopri come l'OmniScan X4 supporta l'ispezione di strutture aerospaziali sempre più complesse.
