Se vi siete mai chiesti se esiste un modo più efficiente di eseguire il controllo delle saldature rispetto a scorrere semplicemente i B-scan, la risposta è positiva, attraverso la nostra soluzione. I nostri rilevatori di difetti OmniScan™ X4, integrano una vista B-scan unita la quale ha il potenziale di rivoluzionare questa tecnica dispendiosa in termini di tempo ed energie. Usato come strumento di validazione, può assicurare delle valutazioni più affidabili e semplificare l'intero processo di controllo del B-scan.

Viene denominato B-scan unito per la seguente motivazione:

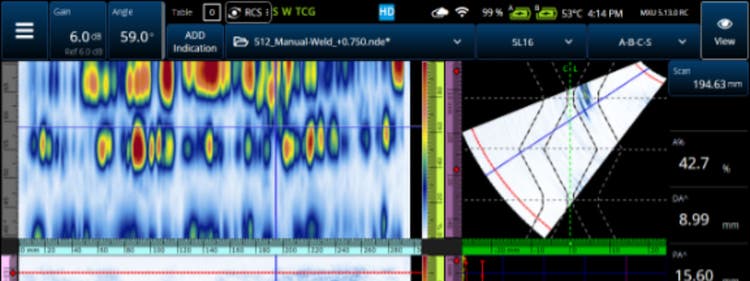

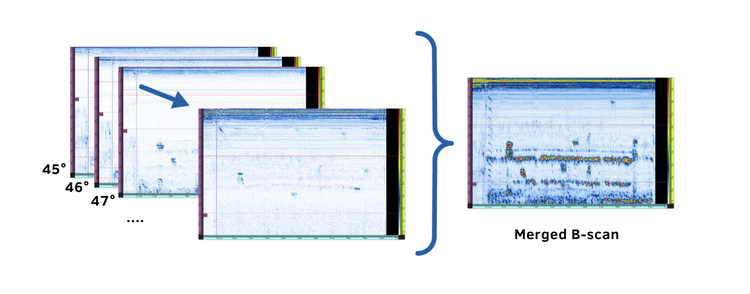

1. Il software acquisisce le sezioni di B-scan a sezione trasversale usate per la visualizzazione sovrapponendole.
2. In seguito tutti i B-scan vengono visualizzati sulla schermata dell'OmniScan X4 in una vista di facile interpretazione.

Qual è il funzionamento di un B-Scan unito?

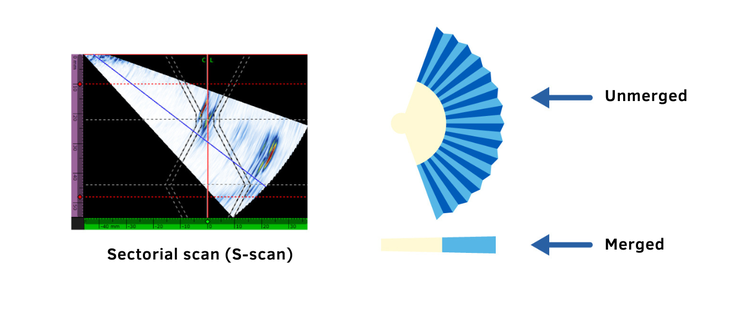

Immagina che l'S-scan possa essere paragonato a un ventaglio pieghevole con le pieghe trasparenti. Si può paragonare il B-scan unito come l'azione di chiudere un ventaglio e guardare attraverso le pieghe.

In una scansione settoriale PAUT standard, i dati acquisiti per ogni posizione dell'asse degli ultrasuoni (indipendentemente dalla profondità dell'indicazione) vengono uniti utilizzando l'ampiezza massima per ogni fascio di una scansione settoriale per ogni posizione della scansione (sezione), in modo che le indicazioni potenziali siano combinate perpendicolarmente con ogni asse di propagazione del fascio. Il B-scan unito è una vista senza correzione che non implica nessuna compressione, pertanto non viene perso alcun dato.

Comunque esistono altri fattori da considerare quando si decide di utilizzare il B-scan unito. Le sue prestazioni di rilevamento sono migliori quando la distribuzione del percorso sonoro delle indicazioni nelle saldature risulta variabile. In genere si verifica spontaneamente e risulta più utile in corrispondenza del primo semipasso e in corrispondenza del secondo semipasso. Tuttavia non tutte le saldature e le configurazioni PAUT sono uguali. In alcuni casi, specialmente nel caso di scan settoriali che coprono un'ampia parte di saldatura, possono essere presenti indicazioni nella saldatura con un percorso sonoro simile. Senza regolazioni, queste condizioni non risulteranno ottimali per usare il B-scan unito. Tuttavia l'aspetto positivo consiste nel fatto che, scegliendo con cura il primo e l'ultimo fascio utilizzati per l'unione, è possibile produrre una migliore rappresentazione sempre altamente efficiente per il controllo dei difetti.

Principi di base del B-scan in un controllo a ultrasuoni Phased Array (PAUT)

Anche gli operatori che hanno dimestichezza con il B-scan possono a volte descriverlo erroneamente come "vista laterale". Questa affermazione si applica integralmente nel caso delle ispezioni a zero gradi come nel caso delle misure di spessori di pareti. Non si applica completamente nel caso di ispezioni a fasci angolari come quelle riferibili alle saldature. Il motivo risiede nel fatto che con le scansioni settoriali di fasci angolari i singoli B-scan mostrano diversi fasci, ognuno dei quali possiede un angolo diverso rispetto alla superficie, oppure l'asse della profondità perpendicolare a essa.

Le tecniche di controllo del B-scan sono in genere apprese e utilizzate dagli operatori phased array (PA) per le applicazioni di ispezione di saldature. Nel caso di una scansione settoriale, passare attraverso un B-scan dopo l'altro è come passare attraverso un'immagine planare generata da ognuna dei fasci estesi dell'S-scan in base al tempo. Gli operatori addetti all'ispezione di saldature utilizzano la vista dei dati B-scan quando devono valutare la profondità delle indicazioni e determinare quali possiedono la profondità massima.

Tuttavia l'identificazione e la valutazione dei difetti mediante questa tecnica in genere richiede concentrazione per:

• Riconoscere gli schemi che facilitano la distinzione di difetti potenziali da echi della struttura.
• Confrontare la gravità e la profondità di difetti potenziali da B-scan a B-scan.

Il B-scan unito permette di facilitare il processo di ispezione e analisi della saldatura attraverso le efficienti funzionalità che fornisce. A completamento della tecnica di controllo B-scan standard, il B-scan unito permette di considerare i propri controlli affidabili.

Di seguito viene riportata una sintesi dei cinque vantaggi principali:

1. Esecuzione di controlli in modo più facile e veloce

Il B-scan unito permette agli operatori addetti alle ispezioni di risparmiare tempo e energie mentali. Visto che tutte le indicazioni rilevate nella saldatura possono essere viste in una sola vista di dati, risulta facile individuare difetti potenziali in un attimo e confermare che non si effettuano valutazioni erronee.

Con tutti i dati presentati in una vista, è possibile distinguere chiaramente delle indicazioni potenziali da echi della struttura e deviazioni associate.

Inoltre la visualizzazione di B-scan uniti e non uniti è facilitata da nuovi e migliori layout inclusi con l'aggiornamento dell'MXU 5.13:

• Il layout a singolo gruppo B-S-A visualizza una vista B-scan più ampia
• Un nuovo layout multigruppo A-B-S mostra multipli B-scan senza doverli visualizzare in successione. I gruppi possono essere uniti o non uniti singolarmente per facilitarne il confronto e la valutazione.

Il layout multiplo A-B-S mostra multipli B-scan (uniti o non uniti) senza la necessità di passare tra le schermate. Inoltre ogni gruppo può essere unito o non unito singolarmente per facilitarne il confronto e la valutazione dei dati.

2. Isolamento degli angoli rilevanti per un'immagine più chiara

È possibile rendere più chiara un'immagine del B-scan unito selezionando attentamente solo i fasci che contribuiscono all'analisi. Regolando il primo e l'ultimo fascio nei parametri di origine dei dati è possibile distinguere più chiaramente le indicazioni potenziali dagli echi non rilevanti.

3. Validazione della precisione delle valutazioni dei controlli dei difetti

Il menu ad accesso rapido dell'OmniScan X4 permette di passare velocemente dalla vista B-scan standard alla vista B-scan unita e viceversa. È sufficiente tenere premuto la schermata dei dati B-scan per aprire il menu. In seguito selezionare Utilizza fascio attivo e Attiva B-scan unito.

È possibile usare questa funzionalità durante l'acquisizione in tempo reale e l'analisi post-acquisizione. Utilizzando questa funzionalità è possibile apprezzare da subito la sua efficacia nel confrontare i dati B-scan e validare l'analisi in modo affidabile.

4. Conferma delle profondità dei difetti senza esitazione

Visto che il B-scan unito mostra tutti i fasci, inclusi quelli che evidenziano le indicazioni posizionate più in profondità, è possibile utilizzarlo per confermare la posizione del difetto più profondo. È possibile notare un particolare miglioramento in riferimento alle cricche originate nella superficie più lontana.

L'individuazione della parte più profonda di tali difetti è facilitata posizionando il cursore di scansione del B-scan unito. In seguito, come di consueto, è possibile completare la caratterizzazione mediante l'S-scan.

5. Approfondita analisi e valutazione dei dati passati e presenti

Il B-scan unito individua echi dal punto di vista del tempo di volo, per il quale la diffusione del fascio non assume una valenza significativa. Questo facilita l'individuazione della parte più profonda del difetto nel B-scan unito e il posizionamento del cursore della scansione sopra esso.

Come menzionato la vista del B-scan unito può essere usato nello strumento OmniScan X4 durante l'acquisizione e la post-acquisizione dei dati direttamente nello strumento o nel computer mediante il software OmniPC™. Visto che il software OmniPC 6 è compatibile con tutti i formati di file di dati OmniScan (inclusi .opd e .oud), è possibile applicare il B-scan unito ai precedenti dati acquisiti. Questi includono i file di dati acquisiti con i rilevatori di difetti OmniScan MX2 e SX.

Vantaggio supplementare: Semplificazione della curva di apprendimento per le tecniche di controllo del B-scan

Se non si ha esperienza nell'uso e nella valutazione dei B-scan, non si avranno problemi nell'adattarsi all'uso del B-scan unito. L'apprendimento delle tecniche di controllo del B-scan sono inoltre molto più semplici per gli operatori apprendisti visto che il B-scan unito mostra tutti i fasci inclusi quelli che individuano le indicazioni più profonde.

Inoltre, visto che utilizzano gli stessi layout e strumenti B-scan presenti nel software MXU e OmniPC, gli utenti OmniScan di qualsiasi grado di esperienza possono facilmente applicare questa tecnica per incrementare la propria capacità di analisi. Per maggior informazioni non esitare a contattare il tuo rappresentante locale Evident e consulta la nostra pagina web sull'OmniScan X4.

Post del blog inizialmente pubblicato il 4 maggio 2023 e aggiornato il 21 ottobre 2024.
