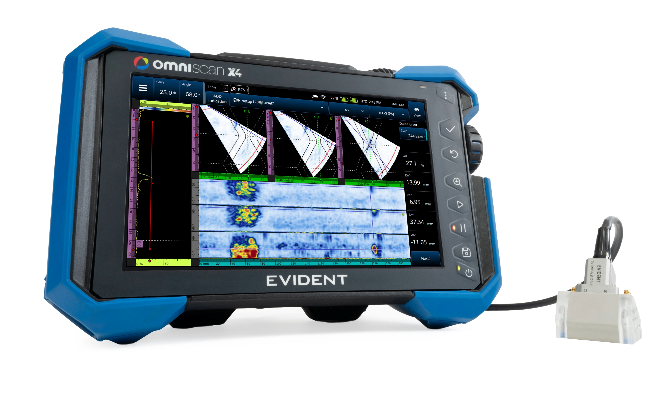

Rilevatore di difetti Phased Array OmniScan X4
Mediante il potente ma portatile rilevatore di difetti a multitecnologie OmniScan™ X4 è possibile rilevare e interpretare i difetti complessi, oltre a identificare tempestivamente le alterazioni. Sfrutta le sue funzionalità come il PA versatile, il TFM più veloce, il PCI innovativo e la combinazione TFM/PCI efficiente, per eseguire le ispezioni di saldature e componenti, in modo rapido e affidabile.
-
Software Downloads:
OmniScan X4 - Misura di spessori e ispezione di difetti
Espandi le capacità applicative con OmniScan X4 128:128PR*
Affronta le sfide più complesse con sicurezza, mantenendo la tua attrezzatura leggera e pronta per l’uso sul campo.
- La flessibilità di sviluppare nuove applicazioni PAUT che richiedono sonde a 128 elementi.
- Tutta la potenza 128:128 nello stesso design compatto, portatile
e durevole. - Un percorso di aggiornamento per il tuo OmniScan X4 64:128PR esistente: Non è necessaria alcuna sostituzione completa.
- Funzionalità di focalizzazione e orientamento del fascio migliorate.
- Supera il limite di 64 elementi per le sonde lineari.
*Brevetto in corso di registrazione
Ciò che usano gli esperti
Soluzione portatile ma potente, la velocità e la versatilità della serie a multitecnologia OmniScan™ X4 aumentano la tua produttività e l'affidabilità delle tue valutazioni. Sfrutta le sue avanzate capacità di phased array, l'efficiente metodo di focalizzazione totale (TFM) e l'innovativo imaging della coerenza di fase (PCI) per rilevare e interpretare difetti problematici e garantire l'integrità delle infrastrutture identificando i danni in anticipo.
Performance testate
e affidabilità garantita

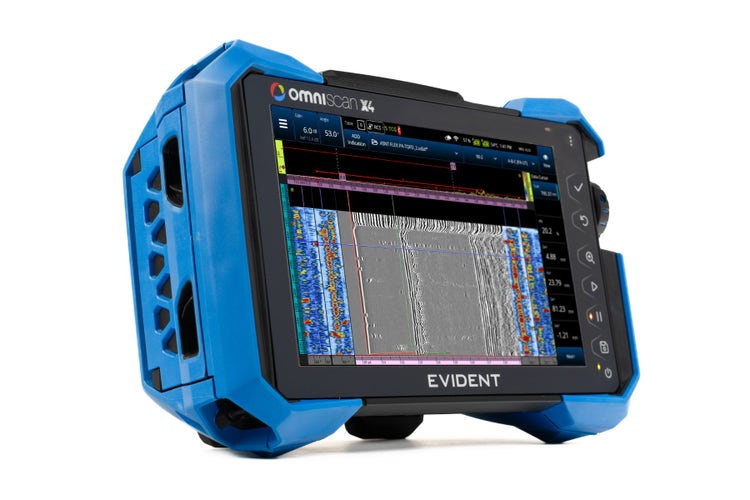

Ogni unità OmniScan X4 è un kit completo di ispezione a multitecnologia, che consente di sfruttare più tecniche di controllo a ultrasuoni. Sfrutta le sue capacità di rilevamento e misurazione per identificare e valutare con precisione la gravità del danno prima che diventi critico, proteggendo le saldature, i componenti e le infrastrutture più soggetti a cricche o corrosione.
Valutare con certezza utilizzando il PCI
Elimina i dubbi grazie alla capacità dell'imaging della coerenza di fase di rilevare e accentuare difetti in genere difficili da rilevare, come le cricche ad uncino e le cricche da tensocorrosione (SCC). Utilizza il PCI per distinguere chiaramente i singoli difetti nelle colonie di cricche sottili e caratterizzarli con certezza.
Tasso di acquisizione TFM 3 volte più veloce
Ottieni immagini TFM nitide con un tasso di acquisizione fino a tre volte superiore* rispetto al modello precedente (X3 64) grazie alla migliore potenza di elaborazione della serie OmniScan X4. Sfrutta la maggiore velocità e la capacità di 128 elementi delle unità OmniScan X4 64:128PR e 128:128PR per effettuare ispezioni TFM con funzionalità di messa a fuoco avanzate.
*Il raggiungimento di questa velocità dipende dalla configurazione e dall'uso della modalità di trasmissione ridotta. Contattaci per maggiori informazioni.
Ottenere informazioni approfondite immediate ed eliminare l'inefficienza

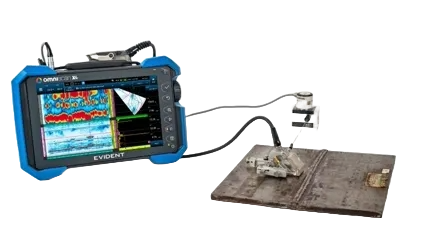

Il doppio dell'affidabilità con Twin TFM e PCI
Sfrutta gli attributi individuali di PCI e TFM per analizzare accuratamente il volume delle saldature da entrambi i lati contemporaneamente. Utilizza due sonde per scansionare la saldatura in un unico passaggio, visualizzando i risultati di TFM e PCI per confrontare, misurare e confermare la caratterizzazione delle indicazioni con efficienza e precisione.
Progettato per velocità e semplicità
L'esecuzione di phased array, TOFD, TFM e PCI è semplice e intuitiva con la serie OmniScan X4. Gli operatori di qualsiasi livello di esperienza possono sfruttare queste tecniche con maggiore efficienza e sicurezza utilizzando il semplice piano di scansione passo-passo e le applicazioni predefinite.
Pratiche applicazioni predefinite
Migliora la curva di apprendimento e aumenta l'affidabilità e la coerenza delle ispezioni tra gli operatori con le applicazione predefinite di OmniScan X4. Anche gli utenti di basso livello e i nuovi utenti possono produrre una configurazione PA o PCI ottimale in pochi minuti.
Con opzioni per le ispezioni di corrosione e materiali compositi, questi parametri preprogrammati semplificano la configurazione delle scansioni con gli scanner HydroFORM™, FlexoFORM™ e RollerFORM™.
Semplificare le configurazioni complesse

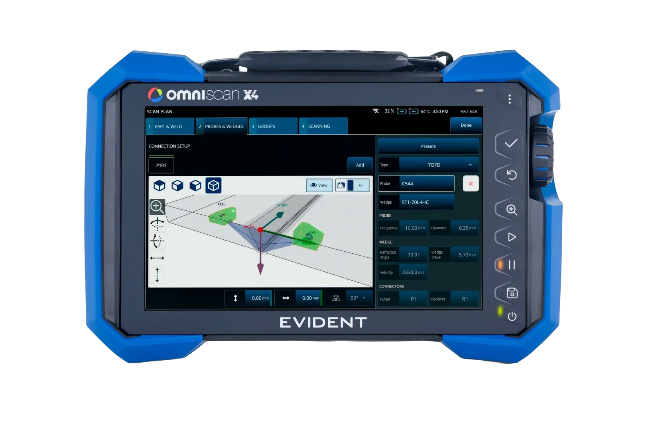

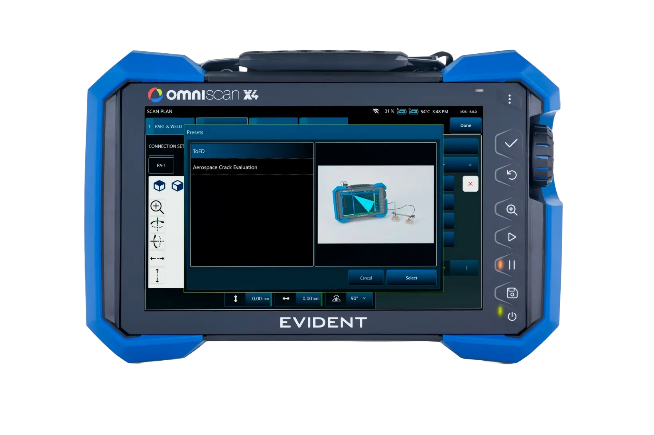

L'intuitiva grafica 3D passo-passo del piano di scansione OmniScan X4 facilita la configurazione delle ispezioni, dalle più semplici alle più complesse.
Quando si configura il piano di scansione raster, è possibile personalizzare il nome degli assi di scansione e creare un punto di riferimento rispetto alla struttura. Questi riferimenti reali e la correzione dell'orientamento reale facilitano notevolmente la creazione di una rappresentazione schematica intuitiva dei dati di ispezione per il report.
Applicazioni
Scegli il giusto modello in base alle tue necessità
Ciascun modello della serie OmniScan X4 è in grado di guidare le sonde con un determinato numero di elementi, offrendo diverse capacità di focalizzazione per materiali e spessori diversi. Ecco una panoramica dei tipi di applicazioni che i quattro modelli sono in grado di eseguire al meglio. Contattaci oppure contatta il tuo rappresentante Evident per maggior informazioni.
| 16:64PR | 16:128PR | 32:128PR | 64:128PR | 128:128PR |
|
Eccelle nelle applicazioni seguenti:
|
Eccellente modello a intervallo medio per:
|
Consente l'ispezione ad alta produttività della saldatura inclusi materiali ad elevata granulosità
|
Ispezione delle saldature con maggiore produttività per materiali più spessi ad elevata granulosità:
|
Tutto ciò che è incluso nel modello 64:128PR più:
|
Soluzioni NDT complete
Per soddisfare le tue esigenze applicative, Evident offre soluzioni complete che comprendono sonde e zoccoli, scanner e software a completamento dell'unità OmniScan X4. Esplora la nostra gamma di soluzioni per queste applicazioni.
Soluzioni HTHA
Soluzioni relative alla corrosione
Soluzioni per saldature
Soluzioni di ispezione HTHA

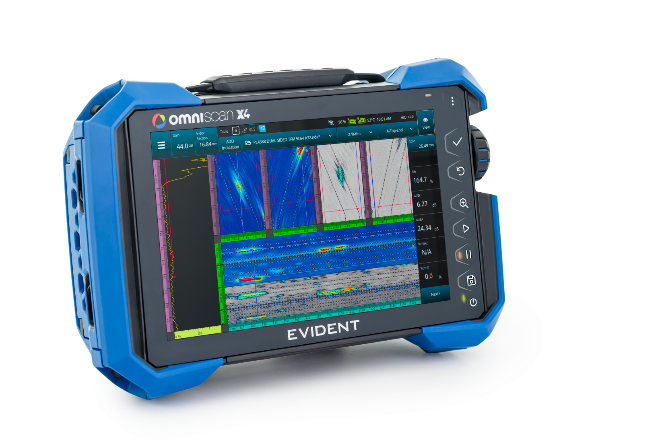

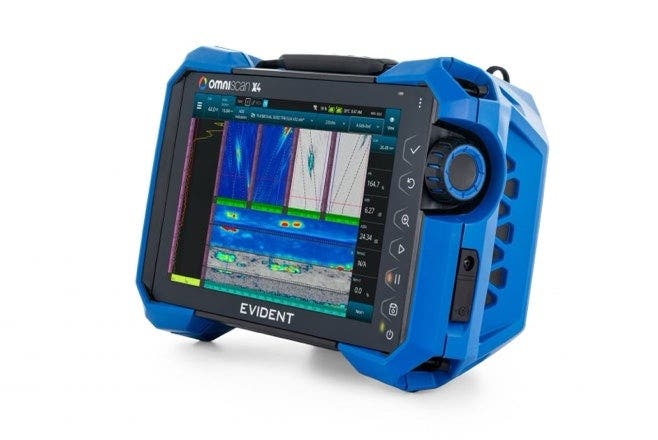

Rilevatore di difetti Phased Array OmniScan™ X4 con TFM e PCI

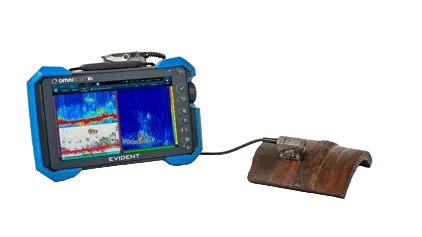

Rilevamento e definizione di cricche da HTHA di dimensioni inferiori
Il rilevamento tempestivo e affidabile dell'HTHA risulta così complesso che viene applicata una combinazione di diversi metodi di ispezione per massimizzare la probabilità di rilevamento. Il metodo TOFD (time of flight diffraction - diffrazione del tempo di volo), in associazione alla tecnica PA (phased array) e TFM (total focusing method - metodo a focalizzazione totale), avvalendosi in particolare delle sonde Dual Linear Array™ (DLA), hanno dimostrato di rappresentare delle tecniche di ispezione efficienti per questa applicazione.
Il rilevatore di difetti OmniScan™ X4 supporta completamente questi metodi, oltre al PCI (phase coherence imaging - imaging a coerenza di fase), il quale migliora il rilevamento dei difetti di ridotte dimensioni e dell'estremità delle cricche. Gli strumenti della serie OmniScan X4 inoltre offrono un'ampia gamma di strumenti software integrati per facilitare il flusso di lavoro di configurazione e di analisi.
- Configurazione integrata dello scanner e della sonda DLA
- Immagini TFM a alta risoluzione (fino a 1 024 × 1 024 punti)
- Strumenti software per ottimizzare il processo di ispezione TFM, dalla configurazione all'analisi (piano di scansione con modello AIM, YCG automatico, trasmissione ridotta, guadagno software e cursore palette, oltre a involucro TFM live e filtri delle immagini, gate e allarmi)
- Apertura TFM a 64 elementi e apertura TFM estesa a 128 elementi (modelli OmniScan X4 64:128PR e 128:128PR)
- Imaging a coerenza di fase per evidenziare difetti di ridotte dimensioni e estremità di cricche (tutti gli strumenti OmniScan X4)
- Acquisizione simultanea di un massimo di 8 gruppi TOFD e phased array per assicurare un controllo efficiente
- Acquisizione e visualizzazione simultanea di un massimo di 4 gruppi TFM e PCI
- PWI (plane wave imaging - imaging onda piana) disponibile con TFM e PCI (utilizzando lo strumento OmniScan X4 con sonde array lineari)
Soluzioni per saldature

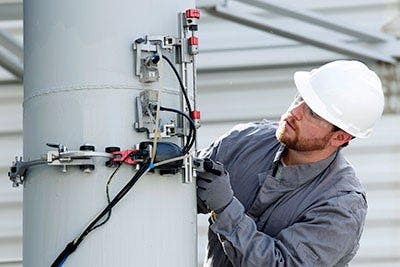

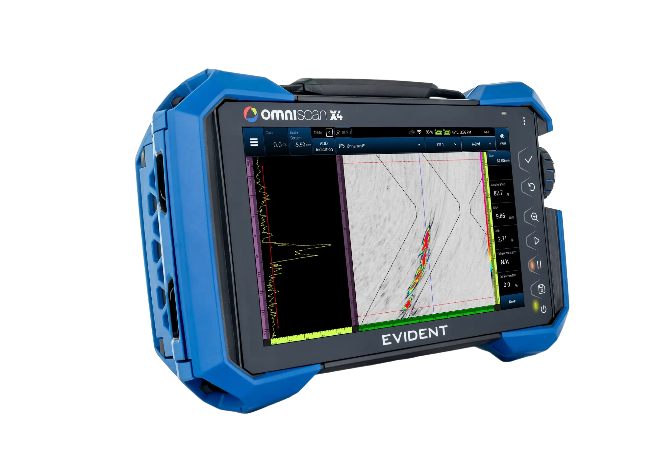

Rilevatore di difetti Phased Array OmniScan™ X4
Ottenete il massimo dalla propria ispezione
Il rilevatore di difetti OmniScan X4 rappresenta uno strumento multitecnologico completo dotato di funzionalità di configurazione, imaging e analisi, oltre a strumenti che semplificano le ispezioni di saldature.
- Esegui una configurazione completa mediante l'intuitivo piano di scansione integrato senza dover utilizzare un computer
- Migliore e veloce taratura
- Migliore risoluzione delle immagini e corretta rappresentazione dei difetti in modo geometrico con l'Imaging del metodo a focalizzazione totale multigruppo (TFM) e l'Imaging a coerenza di fase (PCI)
- Combinazione TFM/PCI per l'acquisizione di immagini del volume delle saldature da entrambi i lati, mediante due sonde, visualizzando simultaneamente i dati TFM e PCI sul display
- La configurazione PR standard consente l'utilizzo di aperture maggiorate su sonde array doppie (fino a un'apertura TFM estesa a 128 elementi con il modello 64:128PR o 128:128PR).
Il rilevatore di difetti OmniScan X4 eccelle nella realizzazione di numerose applicazioni relative all'ispezione delle saldature, come:

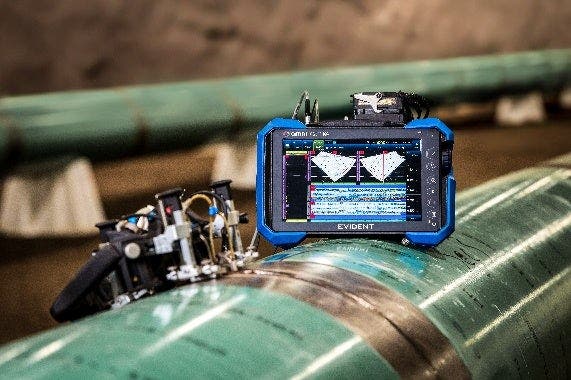

- Saldature in fase di costruzione e manutenzione
- Recipienti in pressione
- Tubazioni industriali
- Tubi di caldaie
- Tubazioni
- Impianti eolici
- Costruzioni strutturali
- Leghe resistenti alla corrosione e materiali rivestiti (austenite, nichel e altri materiali a elevata granulosità)

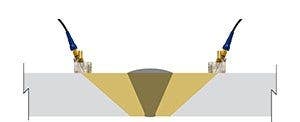

Combinazione di tecniche per una copertura totale delle saldature e una performance superiore
Se si sta utilizzando un metodo di scansione manuale, semiautomatizzato o automatizzato, il rilevatore di difetti X4 supporta numerose tecniche basate su ultrasuoni. In alcuni casi è possibile combinare diverse tecniche nella stessa scansione per migliorare la probabilità di rilevamento e facilitare l'identificazione e la misura delle indicazioni.

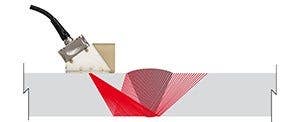

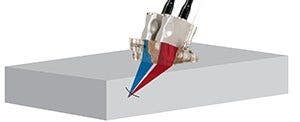

Impulso-eco phased array

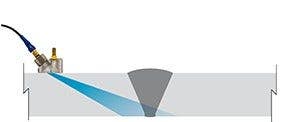

Ultrasuoni convenzionali

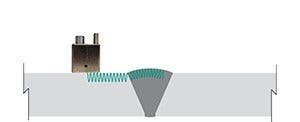

Diffrazione del tempo di volo
Onda longitudinale Trasmissione-ricezione (TRL)
Onda superficiale
Metodo a focalizzazione totale (TFM), Imaging a coerenza di fase (PCI) e Imaging a onda piana (PWI)

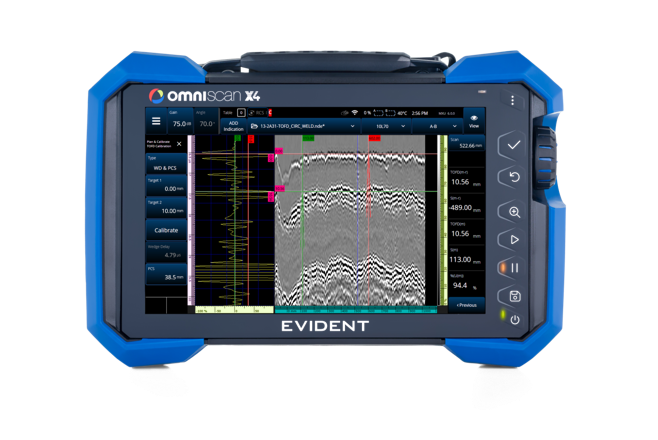

Esperienza TOFD migliorata
L'interfaccia TOFD semplificata riduce il numero di operazioni necessarie per l'acquisizione e l'analisi. Il solo menu di taratura TOFD assicura che tutti i controlli necessari siano facilmente accessibili.
Strumenti di gestione e di analisi dei dati per l'ispezione delle saldature

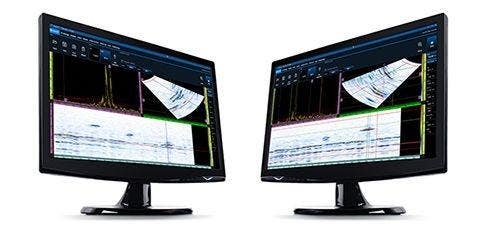

- La vista in parallelo sul software OmniPC™ permette di effettuare la scansione da un lato della saldatura e di confrontarla con quella dell'altro lato della saldatura sulla stessa schermata, facilitando al caratterizzazione delle indicazioni
- La barra degli strumenti principale dell'OmniPC fornisce un'accessibilità istantanea ai comandi usati più comunemente durante l'analisi

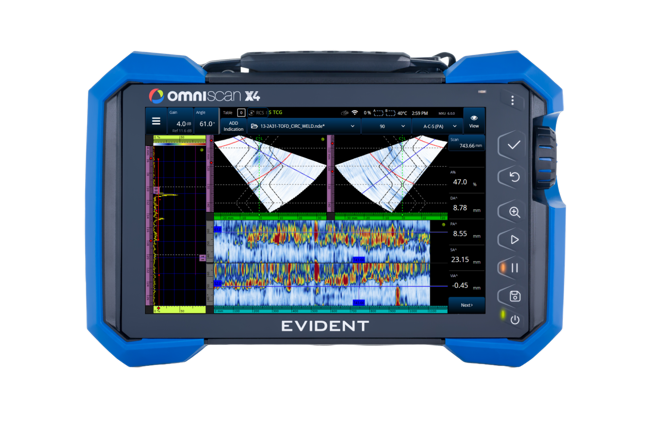

Progettato per ambienti difficili
- Immagini chiare e luminose su un display WXGA da 10,6"
- Schermo tattile sensibile anche quando si indossano guanti, si lavora con dell'accoppiante o si usa quando piove
- Certificato IP65 , resistente alla polvere e all'acqua; testato per le cadute
- Compatibile con splitter delle sonde e accessori Evident
Soluzioni relative alla corrosione

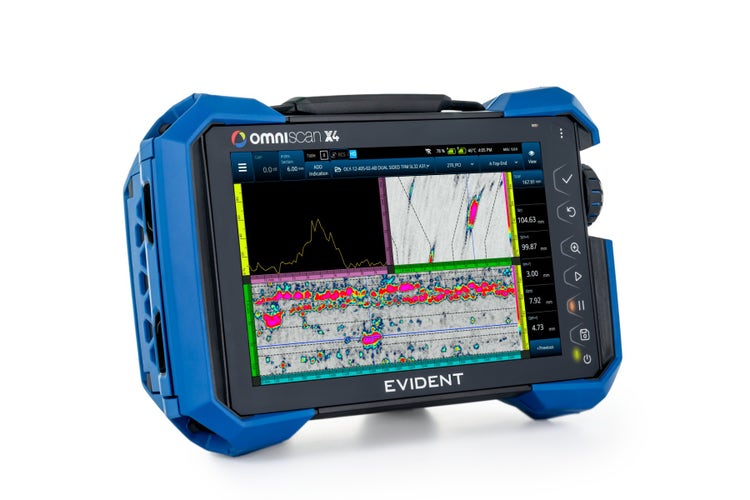

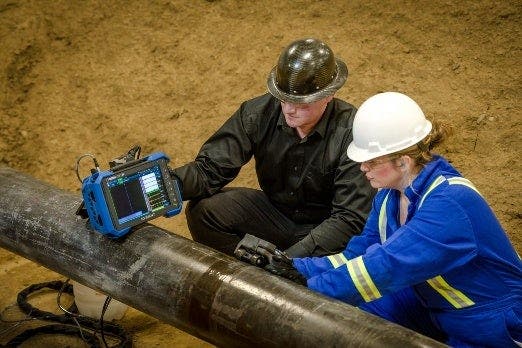

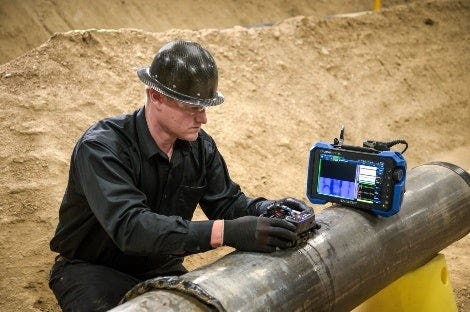

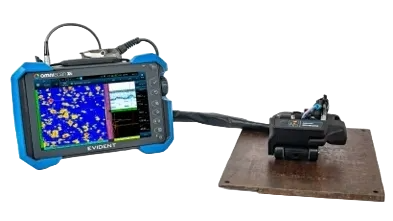

Rilevatore di difetti OmniScan™ X4: Ispezione della corrosione senza complicazioni
Il phased array applicato alle ispezioni per la corrosione offre numerosi vantaggi, incluse un'eccellente copertura e risoluzione. Tuttavia diventare esperti nelle tecniche phased array può risultare complesso. Il rilevatore di difetti X4 combina delle funzionalità avanzate con un software progettato attentamente e dei menu semplificati, in modo che si possano acquisire dei dati con meno complicazioni:
- Gli strumenti avanzati come il metodo a focalizzazione totale (TFM) e l'imaging a coerenza di fase (PCI) facilitano il rilevamento della corrosione e di altri complessi meccanismi di alterazione come l'HTHA e l'HIC
- Immagini PCI e TFM con un'apertura massima di 64 elementi per un'eccellente risoluzione con una configurazione minima
- Facilità d'uso per operatori con qualunque grado di esperienza
- La configurazione di piani di scansione sofisticati, tra cui lo scanner HydroFORM™ o lo scanner FlexoFORM™, è molto più semplice grazie alle preimpostazioni applicative per la rilevazione della corrosione.
File di grandi dimensioni per un'acquisizione dei dati più veloce e delle scansioni senza arresto
Le grandi dimensioni del file di 25 GB permette di coprire un area massima di 13 m2 2 in un solo file e di eseguire una scansione circonferenziale completa su tubazioni di ampie dimensioni.

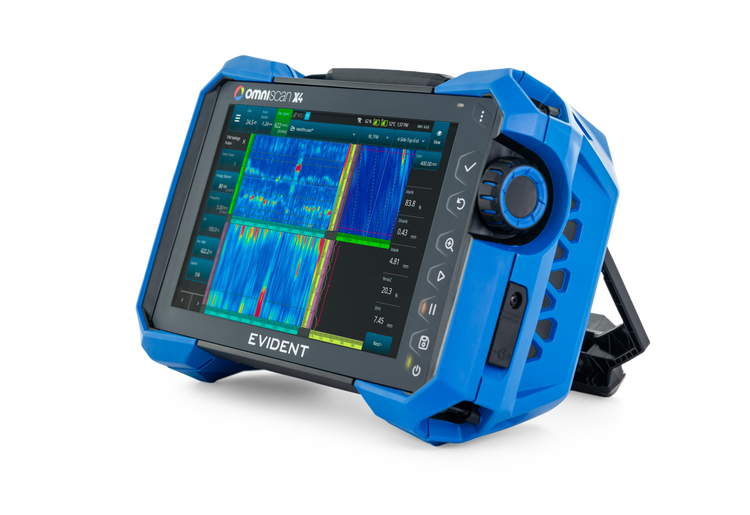

Progettato per ambienti difficili
- Immagini altamente visibili su un display WXGA da 10,6"
- Schermo tattile sensibile anche quando si indossano guanti, si lavora con dell'accoppiante o si usa quando piove
- Certificato IP65, resistente alla polvere e all'acqua
- Funzionamento in un intervallo di temperatura compreso tra −10 °C e 45 °C senza la compromissione della certificazione IP65
Software integrato
Progettato per evolversi
Liberare il potenziale di ispezione con l'ultimo aggiornamento di MXU
Ogni volta che aggiorni il software integrato OmniScan X4 (MXU), ottieni nuove funzioni che ampliano le tue capacità e facilitano il tuo lavoro, senza dover reinvestire.
I nostri aggiornamenti trimestrali gratuiti di MXU ti consentono di rimanere al passo con gli sviluppi tecnici e tecnologici del settore NDT in rapida evoluzione.

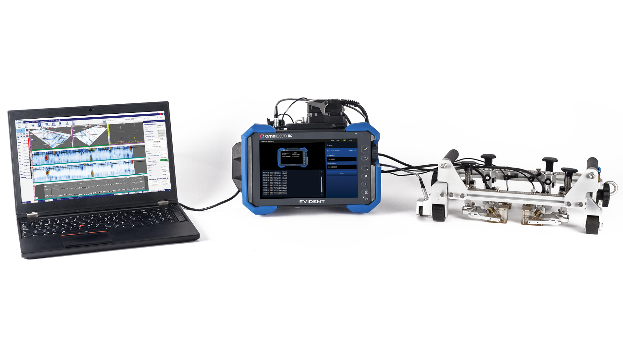

App OmniScan Black Box
Semplificazione del processo
L'installazione dell'applicazione OmniScan Black Box sull'unità OmniScan X4 consente di controllarla a distanza utilizzando il software di acquisizione dati, tra cui:
La combinazione degli strumenti di analisi avanzati del software WeldSight o AeroView con l'unità portatile a batteria OmniScan X4 consente di semplificare il flusso di lavoro e aumentare la produttività.
Per semplificare il processo di ispezione è possibile effettuare il download dell'ultima versione dell'app OmniScan Black Box in qualunque strumento OmniScan X4 con 128 canali riceventi (modelli terminanti con :128PR). Il download o l'aggiornamento dell'app è gratuito.
Effettuare il download dell'app adesso
È inoltre necessario installare il nostro Configuration Tool nel proprio computer in modo da controllare lo strumento OmniScan X4 utilizzando il software WeldSight o AeroView.
NDT Device Application Programming Interface (API)
La comunicazione tra il software che gestisce l'unità OmniScan X4 e l'applicazione Black Box utilizza il protocollo NDT Device API sviluppato da Evident. Si tratta di un linguaggio di programmazione aperto che può essere utilizzato per integrare OmniScan X4 nel proprio ecosistema di ispezione. Per richiedere informazioni sull'utilizzo di NDT Device API per implementare una configurazione OmniScan X4 a distanza, contattaci oppure contatta il tuo rappresentante Evident per i maggiori informazioni.
Padroneggiare i dati FMC
Ti interessa sperimentare con i dati FMC per sviluppare applicazioni avanzate e innovative? Con i modelli OmniScan X4 64:128PR o 128:128PR pilotati da un computer* tramite l'app Black Box, puoi acquisire le scansioni A elementari dai tuoi dati FMC memorizzati. Utilizza questi dati non elaborati per ricostruire le immagini TFM o altri modelli di ricostruzione delle immagini.
Contattaci oppure contatta il tuo rappresentante commerciale locale per i maggiori informazioni.
*Nota: sul computer deve essere in esecuzione un programma in grado di elaborare i dati FMC non elaborati.
OmniPC 6

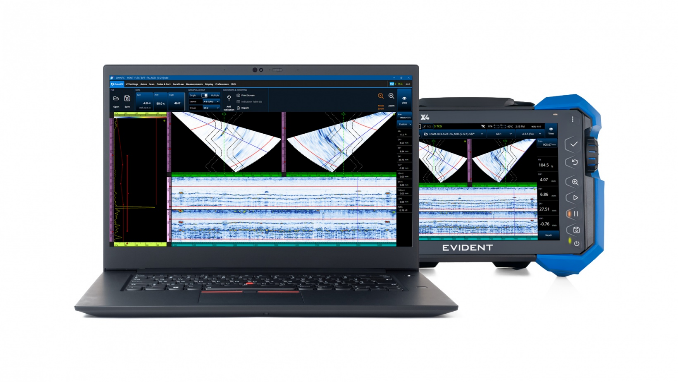

Software di analisi dei dati OmniPC™ 6
Il nostro software complementare di analisi dati OmniScan per PC è progettato per soddisfare la maggior parte delle esigenze di analisi phased array, TOFD e TFM di base.
I principali vantaggi del software OmniPC 6
Le funzioni intuitive e flessibili di OmniPC 6 includono:
- La familiare interfaccia utente di OmniScan facilita la curva di apprendimento.
- Le pratiche scorciatoie velocizzano la navigazione.
- È possibile aprire più sessioni su un unico computer per una maggiore efficienza.
- L'acquisizione dei dati può essere “riprodotta” ed è possibile regolare il guadagno, applicare Auto 80% e far scorrere i cursori dei dati in qualsiasi momento.
- Skew (Orientazione), Scan Offset (Offset scansione) e Index Offset (Offset indice) possono essere regolati durante l'analisi per migliorare la precisione.
- Per individuare le indicazioni in modo più veloce è possibile utilizzare il gate in modalità True Depth/Sound Path o modificare la palette Zoom.
- Ispezioni di corrosione: i gate A, B e I sono disponibili con varie liste di misure.
- Ispezioni TOFD: puoi ricalibrare il ritardo dello zoccolo e PCS nei file TOFD, e sincronizzare e rimuovere l'onda laterale in base alle necessità.
- Sono disponibili diverse opzioni di esportazione dei dati per soddisfare le tue esigenze di creazione di report.
Strumenti flessibili per semplificare le analisi dei dati PAUT e TOFD
Software compatibile per la configurazione e l'analisi
Sfrutta la nostra gamma di software per PC compatibili per semplificare il flusso di lavoro delle ispezioni, ottimizzare l'analisi dei dati e facilitare la creazione di report conformi alle norme.
Utilizzando tutti gli strumenti familiari offerti dall'unità OmniScan X4, crea il tuo ScanPlan su PC e gestisci le tue ispezioni con maggiore flessibilità ed efficienza.
Esegui analisi avanzate dei dati di ispezione delle saldature OmniScan X4. Utilizza l'applicazione WeldSight Remote Connect per controllare a distanza le ispezioni phased array tramite il tuo PC WeldSight.
Il software AeroView è ottimizzato con layout e strumenti personalizzati per semplificare le analisi conformi dei dati aerospaziali e aeronautici. Utilizza l'applicazione OmniScan X4 Black Box per controllare a distanza l'ispezione phased array tramite il PC per ispezione AeroView.
Correzioni degli errori durante l'acquisizione
64:128PR
Gate regolabili e letture dinamiche
Applicazioni
Ripeti l'acquisizione
32:128PR
Facile identificazione delle indicazioni
Per individuare le indicazioni in modo più veloce è possibile utilizzare il gate in modalità True Depth/Sound Path o modificare la palette Zoom.
Ritaratura del TOFD
Il ritardo dello zoccolo e il PCS possono essere ritarati nei file TOFD. Sincronizzare e rimuovere l'onda laterale come richiesto.
Facile estrazione e esportazione dei dati per i report
Sono disponibili diverse opzioni di esportazione per soddisfare le tue esigenze di creazione di report.
Specifiche tecniche
Le specifiche sono elencate per tutti i modelli, se non diversamente specificato
Specifiche generali e telaio
| Dimensioni | 335 mm × 221 mm × 151 mm (13,2 in. × 8,7 in. × 5,9 in.) |
| Peso |
5,7 kg (con 1 batteria) per modello 16:64PR 5,9 kg (con 1 batteria) per i modelli 16:128PR, 32:128PR, 64:128PR e 128:128PR* |
| Memoria interna | Memoria interna SSD da 1 TB. Massima dimensione del singolo file di 25 GB. Memoria espandibile mediante chiave USB esterna |
| Supporti di memoria | Schede SDH e SDXC o supporti di memoria USB standard |
| Senza fili | Wi-Fi® 6E e Bluetooth® 5.3 integrati |
| Connettori PAUT | 1 connettore PA, 2 canali UT (2 connettori P/R ognuno) |
| Configurazioni e gruppi disponibili |
OmniScan X4A – 128:128PR: 8 gruppi OmniScan X4A – 64:128PR: 8 gruppi OmniScan X4A – 32:128PR: 8 gruppi OmniScan X4A – 16:128PR: 8 gruppi OmniScan X4B – 16:64PR: 2 gruppi (PA, UT o TFM) o una configurazione di 2 gruppi PA + 1 TOFD |
| Test di caduta | Testato alle cadute in conformità alla norma MIL-STD-810G |
| Grado di protezione | Certificazione IP65 (protezione completa alla polvere e ai getti d'acqua da tutte le direzioni [ugelli di 6,3 mm]) |
| Display | LCD TFT da 269 mm (10,6 pollici) con touch screen resistivo, 1280 × 768 pixel |
| Batteria | 2 batterie agli ioni di litio con funzione hot-swap incluse, 87 Wh ciascuna |
| Durata delle batterie | Massimo 5 ore (applicando i parametri di configurazione previsti dalla norma ISO 18563) |
| Temperatura operativa | −−10 – 45 °C (14 °F – 113 °F) |
| Temperatura di immagazzinaggio |
−−20 °C – 60 °C (−−4 °F – 140 °F) (con batteria all'interno) −−20 °C – 70 °C (−−4 °F – 158 °F) (senza batteria all'interno) |
*Brevetto in corso di registrazione
Ingressi e uscite
| Porte | 2 USB 3.1, 1 uscita video (HDMI), 1 slot per scheda di memoria SDHC, 1 comunicazione (Ethernet) |
| Encoder | linea encoder su 2 assi (quadratura o clock/direzione) |
| Ingressi e uscite digitali | 4 ingressi digitali (TTL), 4 uscite digitali (TTL) inclusa una riservata per l'interruttore di acquisizione |
| Alimentazione | 18 VCC, connettore circolare da 2,5 mm di diametro, positivo al centro |
Specifiche generali degli ultrasuoni
| Frequenza di digitalizzazione effettiva | Fino a 100 MHz; fattore di compressione regolabile dall'utente |
| Massima frequenza di ripetizione degli impulsi (PRF) |
Fino a 20 kHz; il PRF massimo effettivo è spesso limitato dalla fisica (il tempo di volo richiesto per ottenere i segnali ultrasonori) |
| Numero massimo di punti dei dati A-scan | Fino a 16 384 |
| Profondità di bit A-Scan | 16 bit |
| Rettifica | RF, onda intera, semionda+, semionda− |
| Filtro video | Smoothing (regolato in base alla gamma di frequenza della sonda) |
| Filtro |
Canale PA: selezione di filtri passa-banda, filtri passa-alto e media Canale UT: selezione di filtri passa-basso, filtri passa-banda, filtri passa-alto e media |
| Guadagno corretto in funzione del tempo (TCG) |
PA: 40 dB con incrementi minimi di 0,1 dB UT: 100 dB con incrementi minimi di 0,1 dB Pendenza massima di 40 dB/10 ns |
| Tipi di fascio supportati (gruppi) | Selezione dei tipi di fascio di ultrasuoni phased array (PAUT) (lineare, settoriale e combinato), fascio singolo di ultrasuoni (UT), ultrasuoni a diffrazione del tempo di volo (TOFD), metodo di focalizzazione totale (TFM), imaging della coerenza di fase (PCI), acquisizione a matrice completa (FMC) e imaging a onda piana (PWI) |
| Raccolta dei dati non elaborati con acquisizione a matrice completa (FMC) | Disponibile solo con i modelli 64:128PR e 128:128PR quando si utilizza la NDT Device API o l'applicazione integrata OmniScan Black Box utilizzata con software di acquisizione esterno |
Specifiche acustiche
| Canale PA | Canali UT | ||
| Certificazione | Certificazione della taratura | ISO 18563-1:2022 | EN22232:2020 |
| Ampiezza dell'impulso | Regolabile da 30 ns a 1000 ns; risoluzione di 5 ns (mezzo periodo di impulso bipolare o durata dell'impulso negativo) | Regolabile da 30 ns a 1 000 ns, risoluzione di 2,5 ns | |
| Forma dell'impulso | Impulso a onda quadra negativa-positiva bipolare | Impulso a onda quadra negativa | |
| Ricevitore | Gamma di guadagno | Da 0 dB a 80 dB, massimo segnale in ingresso 900 mVp-p (altezza schermo intero). | Da 0 dB a 120 dB, massimo segnale in ingresso 30 V p-p (altezza schermo intero) |
| Larghezza di banda del sistema | Da 0,2 MHz a 26,5 MHz | Da 0,25 MHz a 28,5 MHz |
Specifiche tecniche PAUT
| Versioni OmniScan X4 | 128:128PR | 64:128PR | 32:128PR | 16:128PR | 16:64PR |
| Apertura massima impulsi | 128 | 64 | 32 | 16 | 16 |
| Numero massimo di canali riceventi | 128 | 128 | 128 | 128 | 64 |
| Numero di leggi focali | 1024 massimo in totale (512 massimo per gruppo) | ||||
Specifiche tecniche FMC / TFM / PCI / PWI
| Versioni OmniScan X4 | 128:128PR | 64:128PR | 32:128PR | 16:128PR | 16:64PR |
| Apertura estesa massima (FMC) | 128 | 128 | 64 | 32 | 32 |
| Apertura massima (PWI) | 128 | 64 | 32 | 16 | 16 |
| Numero massimo di gruppi TFM o PCI | 4 | 4 | 4 | 4 | 2 |
| Involucro TFM in tempo reale | Sì: trasformata di Hilbert reale | ||||
| Risoluzione di immagini | Fino a 1024 × 1024 (1M di punti) per ogni serie di onde TFM o PCI | ||||
| Serie d'onde supportate FMC (modalità TFM o PCI) |
Impulso-eco: L-L, T-T e TT-TT Auto-tandem: TT-T, TT-TTT, LL-L, LT-T, TL-T, TT-L e TL-L |
||||
| Serie d'onde supportate PWI (modalità TFM o PCI) | Impulso-eco: L-L e T-T | ||||
