Nell'ambito del settore delle ali rotanti le ispezioni concernono le turbine di dimensioni ridotte, richiedendo in genere l'utilizzo di videoscopi di 4 mm di diametro per effettuare i controlli. I nostri videoscopi IPLEX™ con una gamma versatile di adattatori di terminali ottici di 4 mm di diametro, come gli obiettivi di misura, rappresentano delle soluzioni già collaudate per le ispezioni approfondite eseguite direttamente sul campo.

Tuttavia perfino i videoscopi da 4 mm possono avere delle difficoltà operative in certe applicazioni. L'ispezione di aree di difficile accesso può risultare complicata e spostarsi in spazi ristretti può causare un'usura anticipata della treccia protettiva della sonda di inserimento e dell'estremità distale. Questa usura non solo aumenta i costi di manutenzione ma compromette anche la qualità e la precisione delle ispezioni nel corso del tempo.

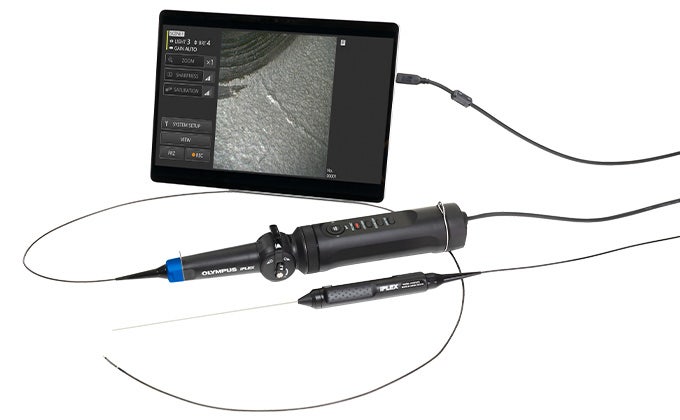

Presentazione dell'IPLEX TX II ultrasottile: Progettato per assicurare precisione e resistenza

Il videoscopio IPLEX TX II rappresenta una soluzione eccezionale con un ridotto diametro di 2,2 mm e una più breve estremità distale rigida, permettendo un facile accesso ad aree che in precedenza risultavano difficili da raggiungere. Nel caso di applicazioni come ispezioni di pale di turbine assiali di ridotte dimensioni, controlli di camere di combustione a raggio stretto o accesso ad aree complesse dei compressori centrifughi, l'IPLEX TX II permette agli operatori di osservare queste aree in modo molto chiaro.

Il videoscopio IPLEX TX II è disponibile con un endoscopio rigido da 1,8 mm e uno flessibile da 2,2 mm, il quale permette di ottenere un ampio campo visivo in spazi con punti di accesso molto piccoli.

Il diametro più ridotto e la struttura migliorata dell'IPLEX TX II semplificano l'ispezione, minimizzando usura e alterazioni, assicurando, allo stesso tempo, l'acquisizione di immagini eccezionali. Questo risulta fondamentale per prendere delle decisioni precise e affidabili in merito all'integrità della struttura da valutare.

Riduzione delle alterazioni dell'endoscopio nelle aree ristrette delle turbine dei motori turboalbero e turboelica

Durante i periodici controlli RVI dei motori turboalbero e turboelica, le turbine del generatore a gas, le palette direttrici e le turbine energetiche a primo stadio rappresentano le aree frequentemente ispezionate. I punti di accesso di queste aree (vedi immagini di seguito) limitano considerevolmente l'accessibilità di una sonda di inserimento da 4 mm. Quando si inserisce in uno di questi punti di accesso, in genere una sonda da 4 mm è soggetta a usura e alterazioni nella parte curva della treccia, nell'adattatore del terminale e nel sistema di articolazione.

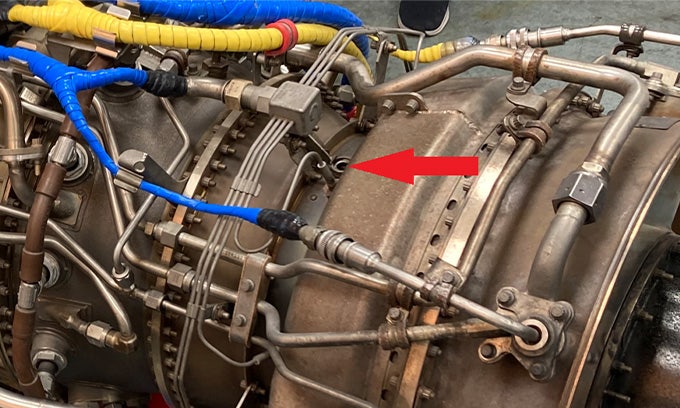

Esempio di punto di accesso (freccia rossa) per le turbine del generatore a gas, le palette direttrici e le turbine energetiche a primo stadio di un motore turboalbero e turboelica di ridotte dimensioni.

In questo caso la sonda di inserimento da 2,2 mm dell'IPLEX TX II risulta utile. Attraverso l'estremità distale rigida da 7,8 mm, l'endoscopio sottile scorre facilmente attraverso le aperture di ispezione in tutte le aree importanti delle turbine e delle palette direttrici.

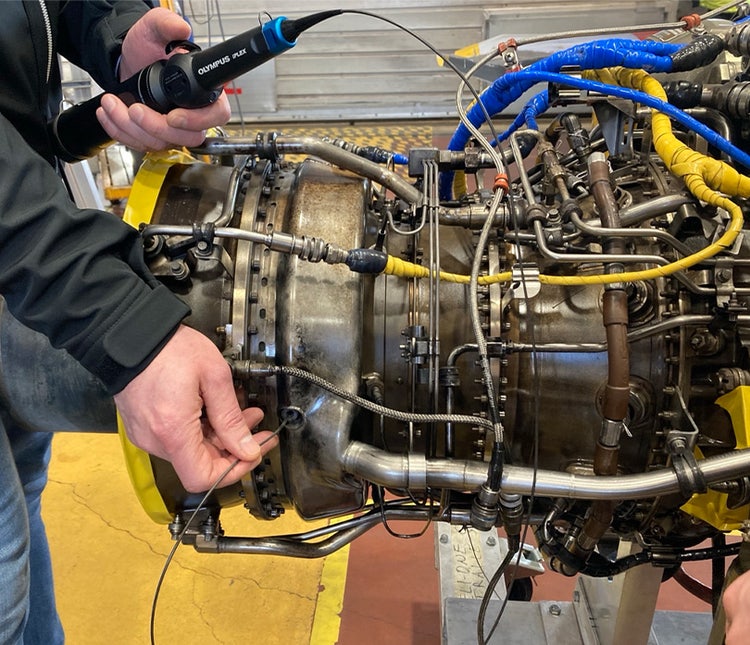

Operatore mentre guida l'endoscopio flessibile del videoscopio TX II in un punto di accesso stretto di una turbina di ridotte dimensioni.

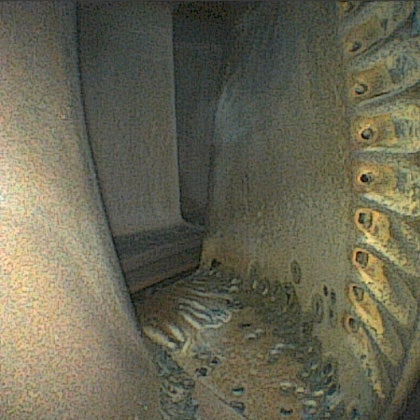

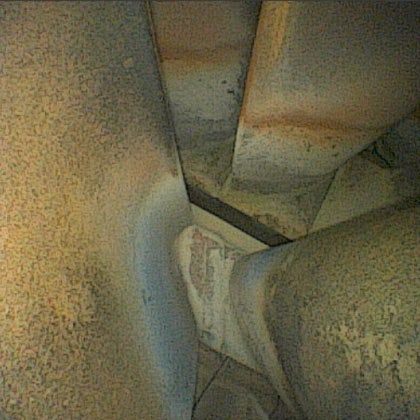

È possibile osservare le parti della turbina in modo chiaro e dettagliato, ruotando la turbina per controllare ogni bordo di attacco e di uscita delle pale. L'ampio campo visivo, l'elevata illuminazione e la fedele riproduzione cromatica permettono agli operatori di ottenere informazioni approfondite sull'integrità interna della turbina.

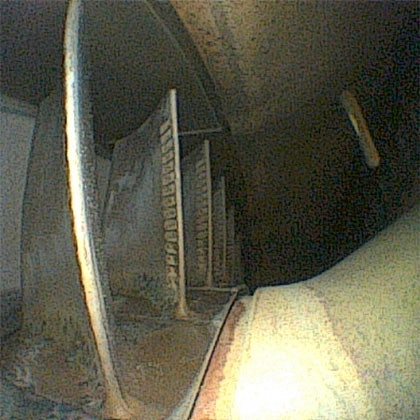

L'ampio campo visivo dell'IPLEX TX II permette di visualizzare contemporaneamente diverse pale. Inoltre posizionando la sonda di inserimento tra le alette direttrici, è possibile ruotare la turbina per ispezionare ogni pala.

Per quantificare completamente la gravità delle alterazioni individuate, potrebbe essere necessario effettuare una verifica con un endoscopio da 4 mm che permette una misura stereoscopica. Tuttavia è possibile usare il videoscopio IPLEX TX II del diametro di 2 mm per la maggioranza delle ispezioni della parti delle turbine del generatore a gas e per la produzione energetica, riducendo considerevolmente l'usura e le alterazioni nel proprio sistema da 4 mm.

Avvalersi delle nuove funzionalità di ispezione con il videoscopio IPLEX TX II

Attraverso la capacità di raggiungere e effettuare ispezioni in modo chiaro anche negli spazi più ristretti, l'IPLEX TX II consente di ottenere dei progressi significativi agli operatori impegnati in ambienti ispettivi difficili. Questo strumento permette agli operatori di accedere ad aree critiche in modo facile, assicurando l'esecuzione di valutazioni affidabili e migliorando la manutenzione generale della struttura ispezionata.

Per provare direttamente l'IPLEX TX II e scoprire come può trasformare il tuo processo di ispezione, contatta il tuo rappresentante locale Evident per prenotare una dimostrazione gratuita.
