IPLEX TX II

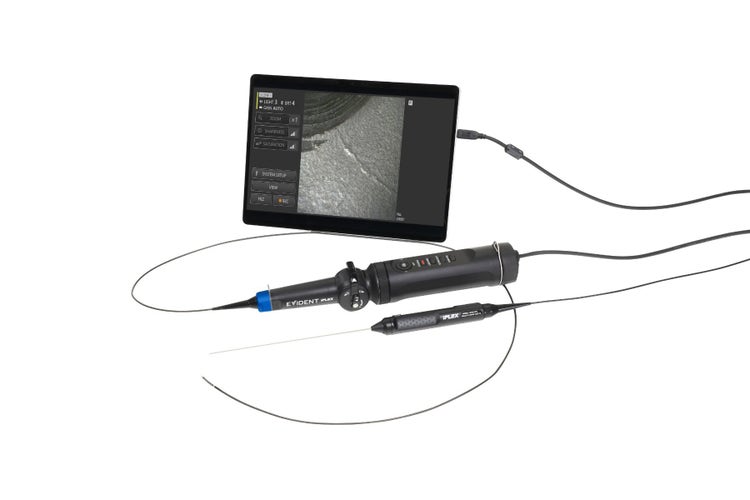

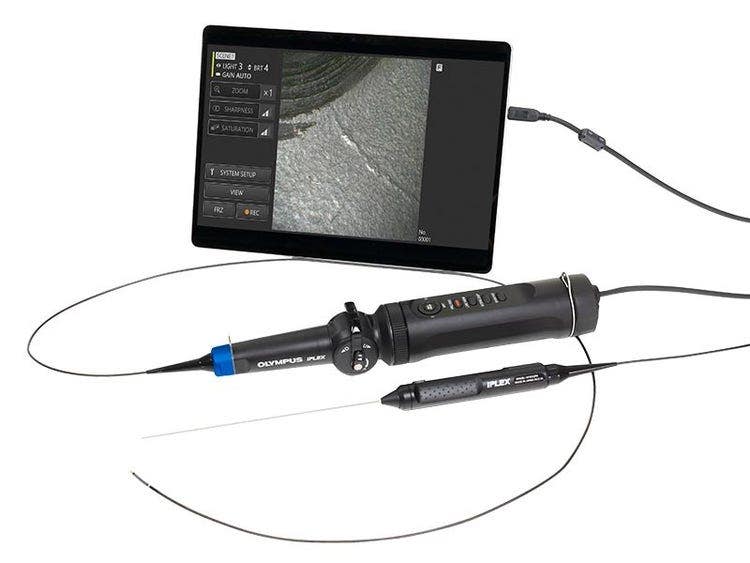

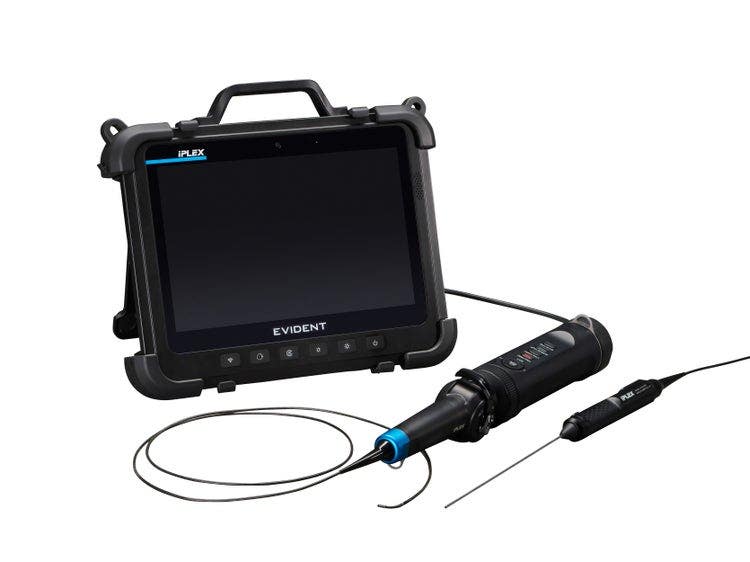

Il videoscopio ultrasottile IPLEX™ TX II è disponibile con un endoscopio flessibile del diametro di 2,2 mm o un endoscopio rigido del diametro di 1,8 mm. Utilizzando l'endoscopio flessibile è possibile ottenere un ampio campo visivo in spazi ridotti, assicurando ispezioni più veloci e una presa di decisione più facile. Combinando un'elevata qualità delle immagini e un'eccellente ergonomia per l'utente, il videoscopio IPLEX TX II permette un efficiente ispezione di componenti pressofuse, stampi e altre componenti con cavità di ridotte dimensioni.
IPLEX TX II Videoscopi, Boroscopi
Migliore qualità delle immagini in spazi ridotti
Il videoscopio ultrasottile IPLEX™ TX II è disponibile con un endoscopio flessibile del diametro di 2,2 mm o un endoscopio rigido del diametro di 1,8 mm. Utilizzando l'endoscopio flessibile è possibile ottenere un ampio campo visivo in spazi ridotti, assicurando ispezioni più veloci e una presa di decisione più facile. Combinando un'elevata qualità delle immagini e un'eccellente ergonomia per l'utente, il videoscopio IPLEX TX II permette un efficiente ispezione di componenti pressofuse, stampi e altre componenti con cavità di ridotte dimensioni.
- Inspection visuelle
- Vidéoscopes
Libérez la puissance de One
Solution de vidéoscope IPLEX™ One
La 10e génération du système de vidéoscope IPLEX, IPLEX One est une plateforme logicielle unifiée qui vous permet de travailler plus rapidement, de voir plus et de garder une longueur d'avance. Combinant la technologie de mesure 3D révolutionnaire Swoptix avec des mises à niveau de visualisation et d’analyse et une évolutivité modulaire, IPLEX One redéfinit ce qui est possible en matière d’inspection visuelle à distance.
isultati RVI ripetibili
Il videoscopio IPLEX TX II permette un inserimento più semplice della sonda, in modo da rendere il raggiungimento di un target più veloce. Inoltre assicura una migliore qualità delle immagini che supporta la presa di decisione.

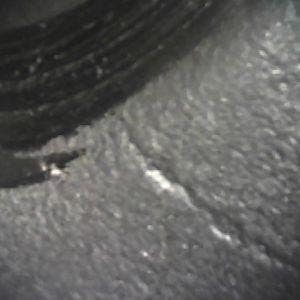

IPLEX TX (modello precedente)
Maggior informazioni
- Campo visivo di 120° per osservare contemporaneamente un'ampia area accelerando quindi le ispezioni
- Sensore CMOS a numero elevato di pixel che assicura un'eccellente qualità delle immagini
- Intensa illuminazione LED per una migliore visibilità in ampi spazi
- Metodi di regolazione delle immagini come quella di aggiustamento dell'immagine e di riduzione degli aloni, per una più facile osservazione di aree riflettenti e di acquisizione di immagini chiare con un basso rumore
- Modalità scena in grado di creare due configurazioni di regolazione delle immagini, potendo passare da una all'altra

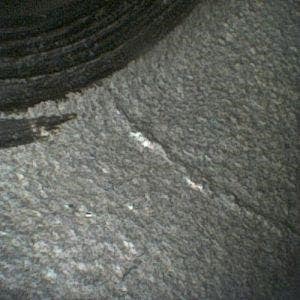

IPLEX TX II
Ispezione in spazi più ridotti
- Accessibilità attraverso aperture di dimensioni ridotte mediante la sonda di inserimento da 2,2 mm
- In confronto al modello precedente (IPLEX TX), la sonda di inserimento IPLEX TX II possiede un'estremità distale rigida più breve, pari a 2 mm, oltre a una migliore resistenza e un controllo dell'articolazione ottimizzato, facilitandone la manovrabilità negli spazi più ristretti
- La sezione articolata della sonda di inserimento possiede una treccia esterna in tungsteno per assicurare una protezione aggiuntiva, mentre la sua minore lunghezza riduce le probabilità di rimanere incastrata
- L'iniettore d'aria dell'endoscopio rigido può essere usato per rimuovere le gocce di liquido attraverso un getto d'aria, in modo da ottenere delle immagini chiare*
*Per utilizzare l'iniettore d'aria è richiesta la guaina protettiva.
Confortevole in caso di ispezioni prolungate

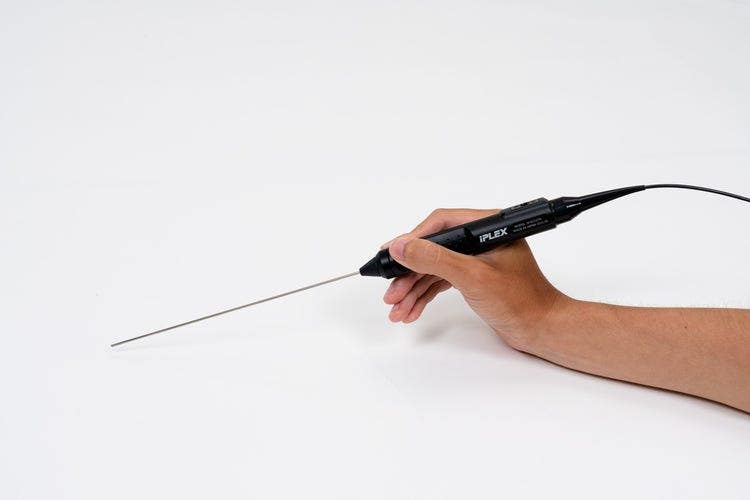

- Grazie alla sua struttura ultraleggera l'endoscopio pesa solo circa come una penna a sfera, così da indurre uno sforzo inferiore sui polsi quando lo si manipola per dei periodi prolungati
- Possibilità di allungare l'impugnatura in modo da poterla stringere in prossimità del punto di inserimento, così da assicurarne un controllo più preciso
- Le immagini sono visualizzate su un tablet in modo da poterlo posizionare in un punto confortevole
Resistente e flessibile
- La sezione dell'articolazione della sonda di inserimento flessibile migliora la durata generale
- La treccia in metallo nella sezione dell'articolazione assicura una maggiore protezione e resistenza all'usura
- Nelle applicazioni in cui se ne richiede l'utilizzo, l'endoscopio rigido opzionale permette di acquisire delle immagini a alta qualità e di passare attraverso aperture di dimensioni minime di 1,8 mm
- Mediante il sensore di imaging CMOS le immagini sono trasmesse sullo schermo anche se il tubo è leggermente danneggiato

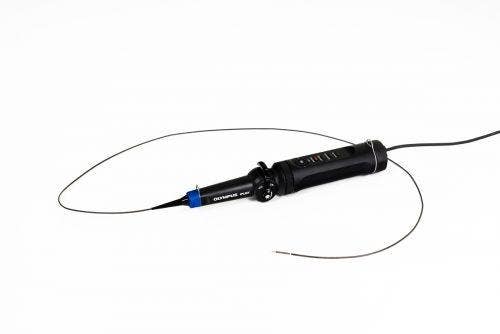

Unità endoscopica flessibile

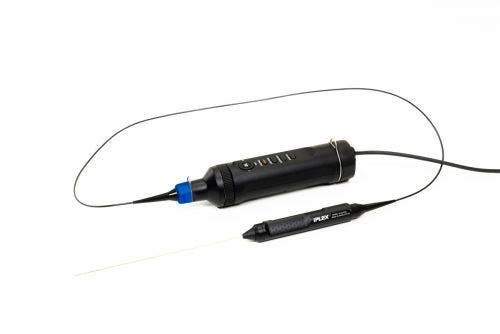

Unità endoscopica rigida
Specifiche tecniche
Unità endoscopio
| Modello N° | Unità endoscopica flessibile: IV10212TF | Unità endoscopica rigida: IV10212TR | |
| Sonda di inserimento | Diametro endoscopio | Φ2.2 mm | Φ1.8 mm |
| Lunghezza dell'endoscopio | 1.2 m (3.9 ft) | 180 mm (0.59 ft) | |
| Lunghezza estremità distale*1 | 7.85 mm (0.31 in.) | - | |
| Rivestimento | Treccia in metallo ad alta resistenza con speciale resina trattata | - | |
| Flessibilità della sonda | Rigidità uniforme | - | |
| Sistema ottico | Direzione visiva | Frontale | |
| Campo visivo | 120° | ||
| Profondità di campo*2 | 3–80 mm | ||
| Sezione dell'articolazione | Angolo di articolazione | 120° (su/giù) | - |
| Meccanica dell'articolazione | Manipolazione diretta | - | |
| Peso approssimativo | 255 g (0.56 lb) | 182 g (0.4 lb) | |
Unità di controllo
Funzioni software
| Regolazioni delle immagini | Zoom digitale 2x; regolazione della luminosità manuale a 12 livelli o automatico a 8 livelli | |
| Regolazione del guadagno | Regolazione del guadagno a 2 modalità (manuale o automatica) | |
| Regolazione della nitidezza | Regolazione della nitidezza a 3 modalità | |
| Regolazione della saturazione | 3 modalità di regolazione della saturazione del colore (monotono, naturale e brillante) | |
| Schermata delle informazioni | Data/Ora, logo e configurazione del sistema | |
| Acquisizione di un’immagine | Risoluzione | H500 × V500 (pixels) |
| Formato di acquisizione | Formato JPEG compresso | |
| Registrazione video | Risoluzione | H392 × V392 (pixels) |
| Formato di acquisizione | MPEG-4 AVC/H.264 | |
| Frequenza di quadro | 30 fps | |
Ambiente operativo
*1 Indica la lunghezza della sezione rigida all'estremità distale dell'endoscopio.
*2 Indica la distanza di visualizzazione con messa a fuoco ottimale.
Accessori
Treccia protettiva per IV10212TF
Guaina di protezione per IV10212TR
Impugnatura allungabile per IV10212TR
48 × 14 mm
Custodia protettiva
(esclusa la sporgenza)
Valigia di trasporto
Tablet con compatibilità testata
· Potrebbe non funzionare in combinazione con altri software.
· Se si usa il software IPLEX TX II in combinazione a un tablet diverso da quelli elencati precedentemente, riferirsi alle specifiche riportate di seguito.
· Per qualsiasi domanda, non esitare a contattare il proprio rappresentante locale Evident.
Specifiche consigliate del tablet
· Non si garantisce che il software IPLEX TX II possa funzionare su tutti i tablet che soddisfano i requisiti riportati precedentemente.
