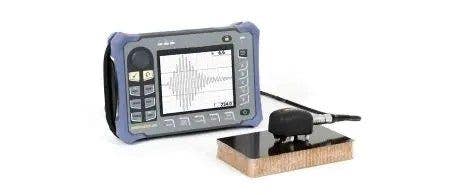

Strumento per il controllo di materiali compositi Bondmaster 600
Lo strumento portatile BondMaster 600 è il risultato dell'eccezionale combinazione tra un software a modalità multiple per il controllo di materiali compositi ed una componentistica elettronica estremamente avanzata, per l'ispezione non distruttiva di materiali compositi laminati, a nido d'ape e strutture metallo su metallo.
BondMaster 600 Soluzioni NDT
Panoramica
Strumento per il controllo di materiali compositi in modalità multiple Bondmaster 600
Elevate performance attraverso un funzionamento intuitivo
Il BondMaster® 600 è il risultato dell'eccezionale combinazione tra un software a modalità multiple per il controllo di materiali compositi ed una componentistica elettronica estremamente avanzata. Questa combinazione assicura l'acquisizione di segnali chiari e di alta qualità. Il BondMaster 600 garantisce una straordinaria facilità d'uso in diversi contesti ispettivi: materiali compositi a nido d'ape, strutture metallo su metallo o materiali compositi laminati. Una facilità d'uso assicurata dai tasti ad accesso diretto e dall'interfaccia intuitiva dotata di pratiche configurazioni predefinite per le comuni applicazioni. L'ottimizzazione dell'interfaccia utente e la semplificazione del flusso di lavoro del BondMaster 600 permettono a operatori con qualsiasi grado di esperienza di svolgere operazioni di archiviazione e di creazione di report.

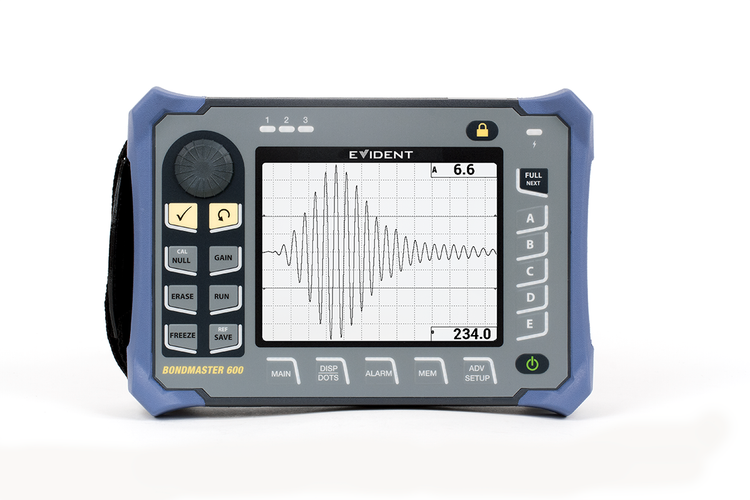

La risoluzione e la luminosità del display VGA da 5,7" dello strumento portatile BondMaster 600 vengono addirittura amplificate quando si passa alla modalità a schermo intero. La modalità a schermo intero è attivabile semplicemente attraverso un tasto, indipendentemente dalla modalità di visualizzazione o dal metodo di ispezione usato. Il BondMaster 600 è programmato per un'ampia varietà di metodi di ispezione standard, come la modalità di radiofrequenza in trasmissione-ricezione, d'impulso in trasmissione-ricezione, di scansione in trasmissione-ricezione, di risonanza e di analisi dell'impedenza meccanica (MIA).
Portatile, leggero ed ergonomico

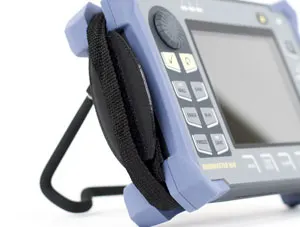

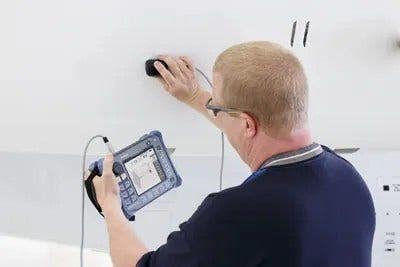

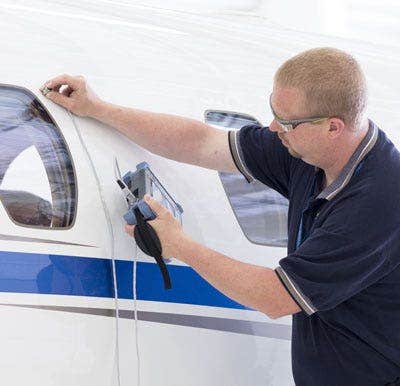

Il design ergonomico del BondMaster 600 è ottimale per i contesti a difficile accessibilità. Per le ispezioni in spazi limitati, la cinghia da polso assicura la massima praticità permettendo un accesso alle funzioni principali.
Testato in campo
Il collaudato telaio del BondMaster 600 è riconosciuto a livello internazionale per la resistenza e robustezza a condizioni d'ispezione estreme. Il BondMaster 600 è eccezionale per ispezioni ad alta complessità grazie a peculiari caratteristiche, quali: lunga durata delle batterie, telaio a tenuta, paraspigoli a elevato coefficiente di resistenza e una doppia modalità di supporto (appoggiato e agganciato).
Caratteristiche principali
- Progettato per soddisfare le esigenze del grado IP66.
- Lunga durata delle batterie (fino a 9 ore).
- Compatibile con le attuali sonde BondMaster (PowerLink) e con sonde di altri produttori.
- Display VGA a colori ad elevata luminosità da 5,7"
- Opzione full screen in qualunque modalità di visualizzazione
- Interfaccia intuitiva con selezione di configurazioni predefinite per specifiche applicazioni.
- Modalità di visualizzazione attivabile istantaneamente mediante il tasto RUN.
- Nuova schermata SCANSIONE (profilo).
- Nuova schermata SPETTRO con la funzione di Monitoraggio della frequenza.
- Tasto di accesso diretto per la regolazione del guadagno.
- Pagina di impostazione di tutte le configurazioni.
- Fino a due letture in tempo reale.
- Capacità di archiviazione, fino a 500 file (di programma e dati).
- Anteprima integrata dei file.
Due modelli in grado di offrire flessibilità e compatibilità
Il BondMaster 600 è disponibile in due modelli per soddisfare le diverse esigenze di controllo di materiali compositi. Il modello di base include tutte le funzioni di trasmissione-ricezione, mentre il modello B600M integra tutti i metodi d'ispezione dei materiali compositi. L'upgrade dal modello di base a quello a modalità multipla può essere effettuato anche a distanza.
I due modelli BondMaster 600 sono compatibili con le sonde Olympus esistenti, comprese quelle dotate della tecnologia PowerLink. Sono disponibili degli opzionali cavi adattatori per consentire la compatibilità con sonde di altri produttori.
| Applicazione | Metodo raccomandato |
| Comuni perdite di adesione tra rivestimento e parte interna in materiali compositi a nido d'ape | Trasmissione-ricezione (RF o Impulso) |
| Perdite di adesione tra rivestimento e parte interna in materiali compositi a nido d'ape su strutture affusolate o su forme complesse | Trasmissione-ricezione (Scansione) |
| Perdite di adesione di ridotte dimensioni tra rivestimento e parte interna in materiali compositi a nido d'ape | MIA |
| Identificazione di aree riparate in materiali compositi a nido d'ape | MIA |
| Rilevamento generale della delaminazione nei materiali compositi | Risonanza |
| Ispezione di perdite di adesione in strutture metallo su metallo | Risonanza |
| Funzione | B600 (di base) | B600M (modalità multipla) |
| Taratura del segnale congelato | √ | √ |
| Letture in tempo reale | √ | √ |
| Selezione delle applicazioni | √ | √ |
| Supporto sonda PowerLink | √ | √ |
| Modalità RF e Impulso in trasmissione-ricezione | √ | √ |
| Modalità Scansione in trasmissione-ricezione | √ | √ |
| Modalità di analisi d'impedenza meccanica (MIA) | √ | |
| Modalità di risonanza | √ (cavo incluso) |
|
| Menu di taratura (modalità Risonanza e MIA) | √ |
Interfaccia
Interfaccia semplificata e display eccezionale
Configurazione istantanea e accesso diretto a tutte le configurazioni
Uno dei principali pregi del BondMaster® 600 è la sua straordinaria facilità d'uso. La sua interfaccia intuitiva e di facile utilizzo è stata sviluppata combinando le innovative funzioni di altri prodotti Olympus con alcune nuove funzioni, quali: il menu di selezione delle applicazioni (configurazioni predefinite), la schermata di tutte le configurazioni che permette di modificare direttamente le configurazioni e la taratura dei segnali in modalità Freeze.
L'interfaccia del BondMaster 600 è configurabile in 15 lingue.

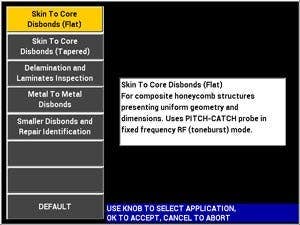

Il menu di selezione delle applicazioni permette all'operatore una selezione istantanea della configurazione.
La schermata di tutte le configurazioni mostra i parametri per una modifica veloce.
Reale visualizzazione a schermo intero e Accesso diretto alle funzioni
Il BondMaster 600 è dotato di una serie completa di tasti di accesso diretto, per la regolazione dei parametri più comunemente usati: il guadagno, la modalità a schermo intero, la modalità di visualizzazione (RUN) e altri ancora. I segnali possono essere visualizzati con otto combinazioni di colori e la migliorata leggibilità in ambienti interni ed esterni contribuisce a ridurre la stanchezza visiva dell'operatore.
Soluzione completa per l'archiviazione e la creazione di report
Procedure semplificate per operatori con qualsiasi grado di esperienza
Il BondMaster® 600 assicura un processo di gestione dei risultati semplice e diretto. Delle funzionalità integrate, come l'ampia capacità di archiviazione (fino a 500 file di dati o di programma) e la visualizzazione in anteprima dei file, facilitano il processo d'ispezione dall'inizio alla fine.
Un tipico processo d'ispezione è costituito da alcune semplici operazioni: memorizzazione dei risultati durante l'ispezione, download dei file memorizzati nel nuovo software BondMaster PC, creazione istantanea di un report completo mediante la nuova funzione “Export all files as PDF” (Esporta tutti i file come PDF) e archiviazione del report in base alle proprie necessità.
1. Ispezione
In qualunque momento durante l'ispezione, premere il tasto SAVE per memorizzare i segnali visualizzati.
2. Download

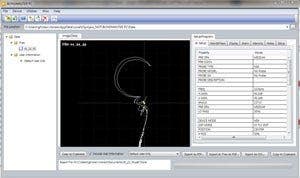

Effettuare il download veloce dei risultati nel BondMaster PC per il collegamento USB.
3. Report
Creare un report completo premendo semplicemente un tasto e archiviare i risultati in base alle proprie necessità.
Modalità di ispezione
Qualità del segnale senza confronti
Potenziamento delle capacità d'ispezione dei materiali compositi a nido d'ape
Durante l'ispezione di materiali compositi, la sonda a trasmissione-ricezione produce onde flessurali e onde di compressione. In seguito vengono confrontate le differenze di ampiezza del segnale tra il trasmettitore e il ricevitore della sonda durante la scansione della componente da ispezionare. In questo modo è possibile rilevare i difetti da perdita di adesione su entrambi i lati della componente. Il BondMaster® 600 offre tre opzioni per la modalità trasmissione-ricezione: RF (A-scan a frequenza fissa), Impulso (schermata precedente con filtro dell'involucro) o Scansione (scansione in funzione di un intervallo di frequenza selezionato).
I menu di trasmissione-ricezione sono stati ottimizzati per assicurare un accesso veloce ai parametri che devono essere regolati più frequentemente durante la taratura e l'ispezione. Le letture in tempo reale forniscono informazioni istantanee sull'ampiezza o la fase del segnale, in modo da permettere un'interpretazione più semplice dei difetti. La nuova modalità Auto Gate consente il rilevamento automatico della miglior posizione del gate in funzione del segnale RF o dell'impulso, riducendo gli errori dell'operatore e massimizzando i risultati.

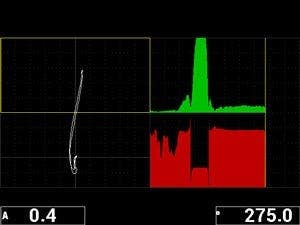

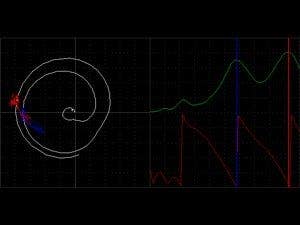

Trasmissione-ricezione con impulso visualizzata su schermata divisa. La schermata X-Y (a destra) mostra i difetti da perdita di adesione su entrambi i lati della componente (differenza di fase).
Filosofia OEM: Nuovo strumento di monitoraggio dello strumento per lo sviluppo di procedure
La modalità trasmissione-ricezione con Scansione del BondMaster 600 offre non solo una migliore qualità del segnale ma anche una nuova rappresentazione dello spettro. Questa nuova schermata visualizza in tempo reale l'ampiezza e la fase del segnale confrontate all'intervallo della frequenza. Due nuovi indicatori di frequenza (monitoraggio della frequenza) permettono di osservare l'andamento di due specifiche frequenze in modo da poter selezionare i parametri ottimali di rilevamento per un'applicazione specifica. Questo nuovo strumento è ideale per sviluppare nuove procedure o applicazioni.
Schermata dello spettro con monitoraggio della frequenza.
Configurazioni predefinite della modalità di risonanza
Facile ispezione di strutture metallo su metallo e di materiali compositi laminati
La modalità di risonanza misura i cambiamenti della fase e dell'ampiezza dell'onda stazionaria o di propagazione nella sonda. I cambiamenti dell'impedenza del cristallo della sonda a larghezza di banda stretta vengono rappresentati nella visualizzazione X-Y del BondMaster® 600.
La modalità di risonanza rappresenta una funzionalità semplice e affidabile per rilevare difetti da delaminazione. Spesso la profondità della delaminazione può essere stimata dalla rotazione della fase del segnale. La modalità di risonanza del BondMaster 600 è di una straordinaria facilità d'uso, principalmente grazie alle configurazioni predefinite in fabbrica per le applicazioni relative a difetti da perdita di adesione in materiali compositi e in strutture metallo su metallo.

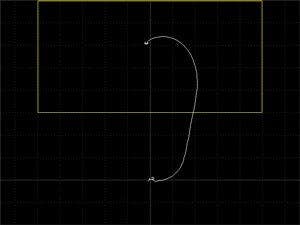

Modalità di risonanza configurata come “go-no-go”.
Taratura semplificata attraverso un'interfaccia ottimizzata
La taratura della modalità di risonanza è stata semplificata ad un numero contenuto di operazioni. La frequenza di funzionamento ottimale della sonda viene prima selezionata mediante un'unica operazione nel menu di taratura. In seguito, l'esecuzione della taratura definitiva risulta semplice e veloce grazie all'interfaccia intuitiva del BondMaster 600 e alla capacità di taratura dei segnali bloccati mediante la funzione Freeze.
Una volta terminata la taratura, i segnali fondamentali sono facilmente rilevabili durante l'ispezione sulla schermata del BondMaster 600, grazie al miglioramento del riferimento del segnale e al sistema di punti di riferimento. Inoltre il sistema di punti di riferimento offre una flessibilità tale da permettere una regolazione di precisione della taratura senza dover memorizzare nuovamente i punti.
Il menu di taratura seleziona automaticamente la migliore frequenza.

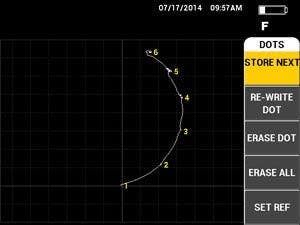

Il migliorato sistema di punti di riferimento del BondMaster 600.
Witness the Power and Precision of MIA Mode
Detection of Small Disbonds in Honeycomb Composite
The bond testing mechanical impedance analysis (MIA) method measures the mechanical impedance, or stiffness, of a material. MIA probes emit a fixed, audible frequency. Changes in material stiffness are indicated as signal amplitude and phase changes in X-Y view of the BondMaster® 600.
The small probe tip used with MIA, coupled with the high-performance electronics of the BondMaster 600, make detecting very small disbonds in honeycomb composite much easier than with other methods. Moreover, the extended MIA frequency range of the BondMaster 600 (2 kHz to 50 kHz) obtains maximum results, even for far side disbonds.
The BondMaster 600 features a simple MIA calibration wizard that guides you in selecting the best possible frequency for detecting smaller and otherwise hard-to-find defects in honeycomb composite.

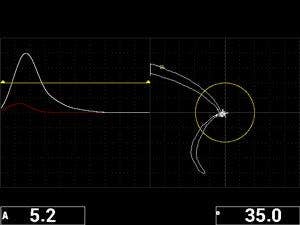

MIA mode with new “Scan” view and real-time readings.
The BondMaster 600 also displays real-time readings showing signal amplitude or phase, and its new “Scan” view allows you to monitor the probe amplitude and phase over time, aiding in the detection of small disbonds.
Identification of Repaired Areas (Potting) in Honeycomb Composite
Identifying repaired areas on aircraft rudders or fuselage can be a challenge, especially when they are painted. With certain inspection methods, such as thermography, repairs can generate false indications. However, MIA mode can resolve this problem. Because the repaired area is generally stiffer, its mechanical impedance contrasts well with good areas as well as with disbonds.
The improved MIA method offered by the BondMaster 600 allows you to identify repaired areas with ease, through a simple phase analysis of the MIA signal in the X-Y view.

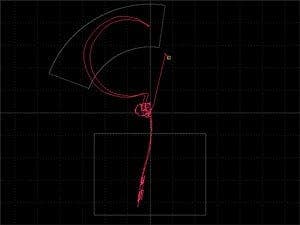

MIA mode configured to identify repaired area (bottom signal) as opposed to disbonded condition (top signal).
Specifications
For a complete specifications list, please download the full BondMaster® 600 user’s manual.
| General | Overall Dimensions (W × H × D) | 236 mm × 167 mm × 70 mm (9.3 in. × 6.57 in. × 2.76 in.) |
| Weight | 1.70 kg (3.75 lb), including lithium-ion battery | |
| Standards or Directives | Mil Standard 810G, CE, WEEE, FCC (USA), IC (Canada), RoHS (China), RCM (Australia and New Zealand), KCC (South Korea) | |
| Power Requirements | AC Mains: 100 VAC to 120 VAC, 200 VAC to 240 VAC, 50 Hz to 60 Hz | |

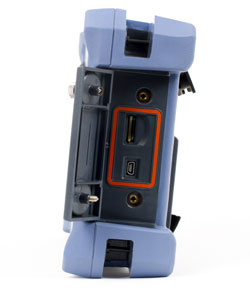

| Inputs and Outputs | One USB 2.0 peripheral port, one standard VGA analog output port, one 15-pin I/O port (male) with analog output, 3 alarm outputs. | |
| Environmental Conditions | Operating Temperature | –10 °C to 50 °C (50 °F to 122 °F) |
| Storage Temperature | 0 °C to +50 °C (32 °F to 122 °F) [with batteries] and -20 °C to +70 °C (-4 °F to 158 °F) [without batteries] | |
| IP Rating | Designed to meet requirements of IP66 | |
| Battery | Battery Type | Single lithium-ion rechargeable battery or AA size alkaline batteries (in an 8-cell holder). |
| Battery Life | Between 8 to 9 hours | |
| Display | Size (W × H; Diagonally) | 117.4 mm × 88.7 mm; 146.3 mm (4.62 in. × 3.49 in.; 5.76 in.) |
| Type | Full VGA (640 × 480 pixels) color, transflective LCD (liquid crystal display). | |
| Modes | Normal or Full screen, 8 color schemes. RUN key to toggle between screen modes. | |
| Grids and Display Tools | Choice of 5 grids, crosshairs (X-Y views only | |
| Connectivity and Memory | PC Software | BondMaster PC software, included in base BondMaster 600 kit. BondMaster PC allows viewing saved files and printing reports. |
| Data Storage | 500 files featuring user-selectable on-board preview. | |
| Languages | English, Spanish, French, German, Italian, Japanese, Chinese, Russian, Portuguese, Polish, Dutch, Czech, Hungarian, Swedish, and Norwegian. | |
| Applications | Application Selection menu for easy and rapid configuration in all modes. | |
| Real-Time Readings | Choice of up to 2 real-time readings measuring signal characteristics (list depends on selected mode) | |
| Probes Types Supported | Probe Types | Pitch-Catch, Mechanical Impedance Analysis (MIA-B600M only) and Resonance probes (B600M only). The instrument is fully compatible with BondMaster PowerLink and non-PowerLink probes, as well as those of other main probe and accessory suppliers. |
| Bond Testing Specifications (All BondMaster Models) | Probe Connectors | 11-pin Fischer |
| Gain* | 0 dB to 100 dB in 0.1 or 1 dB increments | |
| Rotation* | 0° to 359.9° in 0.1° or 1° increments | |
| Scan View* | Variable from 0.520 s to 40 s | |
| Low Pass Filter* | 6 Hz to 300 Hz | |
| Probe Drive | LOW, MEDIUM, and HIGH user-adjustable settings | |
| Variable Persistence* | 0.1 s to 10 s | |
| Variable Display Erase* | 0.1 s to 60 s | |
| Available Alarm Types* | 3 simultaneous alarms. Choices include BOX (rectangle), POLAR (circle), SECTOR (pie), SCAN (time-based), and SPECTRUM (frequency response). | |
| Reference Dots* | Up to 25 user-defined dot recordings | |
| Pitch-Catch Specifications (All B600 Models) | Supported pitch-catch modes | User-selectable mode. Choice of RF (toneburst), Impulse (envelope) or Swept (frequency sweep) |
| Frequency Range | 1 kHz to 50 kHz (RF, Impulse) or 5 kHz to 100 kHz (Swept) | |
| Gain | 0 dB to 70 dB in 0.1 or 1 dB increments | |
| Gate | 10 μs to 7920 μs, adjustable in 10 μs steps. New Auto Gate mode automatically detects maximum amplitude. | |
| Frequency Tracking* | Up to 2 user-adjustable markers to monitor 2 specific frequencies from the Swept figure. | |
| Mechanical Impedance Analysis (MIA) Specifications (B600M Only) | Calibration Wizard | Calibration menu to determine best frequency for application, based on simple “BAD PART” and “GOOD PART” measurements |
| Frequency Range | 2 kHz to 50 kHz | |
| Calibration Wizard | Calibration menu to determine best frequency based on the probe response |
If you work in explosive atmospheres, the BondMaster 600 Ex bond tester conforms to the requirements of the ATEX directive. For more information, read our FAQ on the ATEX directive.
Standard Inclusions
The BondMaster® 600 is available in any of the following configurations:
Model: Basic and Multi-mode (M) .
Power cord: Over 11 power cord models available (for the DC charger).
Keypad and instruction label: English, international (icons), Chinese, or Japanese.
“Getting Started” print manual: over 9 languages available.
Items included in all BondMaster 600 models†: BondMaster 600 instrument with factory-installed hand strap, getting started manual, calibration certificate, rigid transport case, DC charger with power cord, Li-ion battery, AA battery tray, USB communication cable, MicroSD memory card and adaptor, Pitch-catch and MIA probe cable, and BondMaster PC software and product manuals disc.
†Standard inclusions may vary depending on your location. Contact your local distributor.
Additional items included in BondMaster 600M model only: Resonance probe cable.

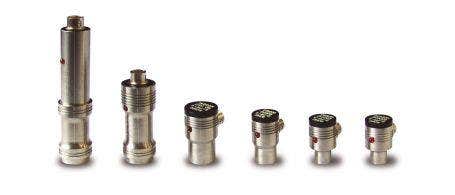

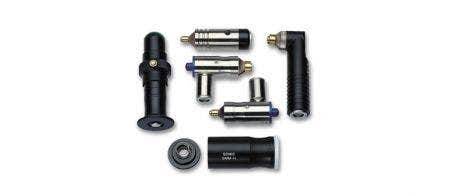

Probes

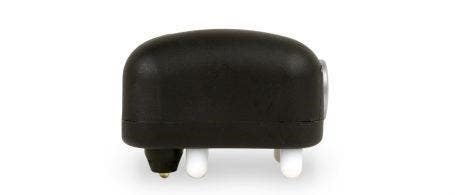

Pitch-Catch Probes
Pitch-Catch probes are ideal to detect skin-to-core disbond in composite honeycomb. The broadband probe crystals allow scanning over a wide range of composite thicknesses.
Mechanical Impedance Analysis (MIA) Probes
Mechanical Impedance Analysis probes are best to detect smaller skin-to-core disbond on composite honeycomb. They are also a great tool to identify repaired (potted) areas.
Resonance Probes
Resonance method is ideal to detect delamination in composite laminates or inspect metal-to-metal bonding. Resonance probes come in various frequencies to accommodate the wide range of composite thicknesses and ply structure found in the industry.
BondMaster Probe Kits
BondMaster probe kits feature common kits approved in various procedures and work instructions.
