FOCUS PX Acquisition Unit
La modulabile unità di acquisizione FOCUS PX e il software FocusPC integrano le ultime tecnologie a UT convenzionali e phased array per una semplice implementazione nei sistemi automatizzati e semiautomatizzati. Il FOCUS PX, in combinazione con la capacità del relativo software di generare e salvare i dati grezzi C-scan e A-scan, rappresenta la scelta perfetta per le applicazioni nelle quali i risultati di ispezione sono basati sull'analisi dei dati post-ispezione. Questo include applicazioni nell'ambito di diverse industrie: aerospaziale (laminati compositi), produzione energetica (pale eoliche), trasporti (ruote di treni), metallurgia (componenti forgiate) e altre.
Strumentazione phased array progettata per ispezioni complesse

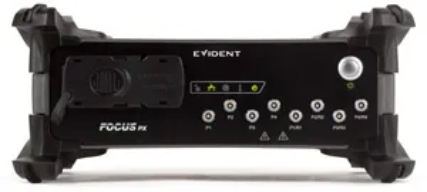

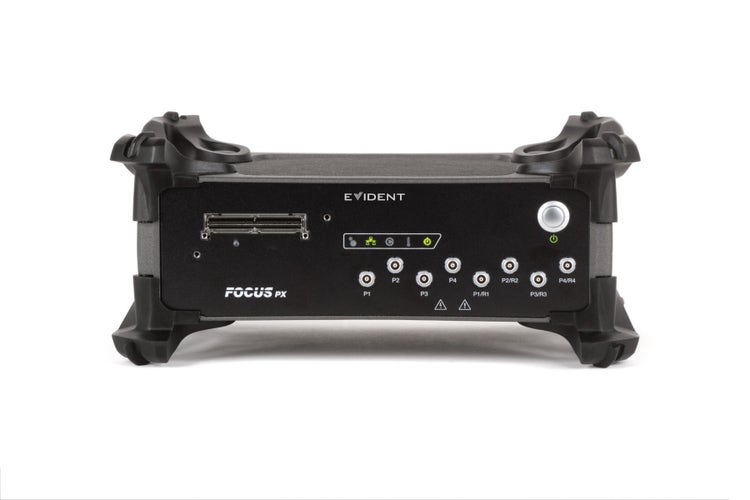

Lo strumento FOCUS PX
Segnale di eccellente qualità
Il FOCUS PX è dotato delle più recenti tecnologie phased array Evident assicurando un miglioramento significativo del rapporto segnale-rumore (SNR - signal-to-noise ratio).
Fino a 12 dB di miglioramento dell'SNR
Fino a 4 canali UT dedicati
Modulabile e potente

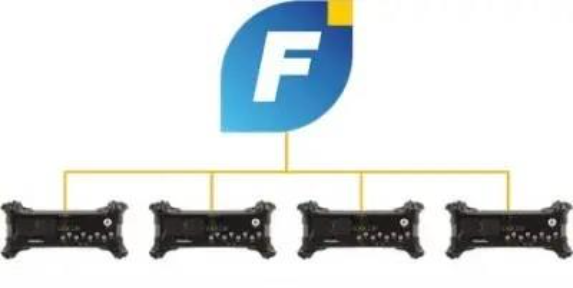

Il FOCUS PX è dotato della più recente tecnologia phased array per assicurare ispezioni migliori e più veloci nelle applicazioni più complesse. Possono essere usate in parallelo fino a quattro unità FOCUS PX. Questo permette un incremento della velocità di ispezione e un uso delle configurazioni avanzate multi-sonde.
Fino a 4 FOCUS PX in parallelo
Fino a 30 MB/s di capacità di trattamento dei dati
Programmazione veloce
L'ottimizzazione del processo di comunicazione del FOCUS PX riduce significativamente i tempi di programmazione, minimizzando i tempi del ciclo e migliorando l'operatività dell'utente.
Resistente
Il FOCUS PX è un'unità progettata per l'integrazione in ambienti difficili. Il telaio è conforme al grado di protezione IP65 ed è dotato di diverse alette dissipatrici di calore.
Fino a 40 °C di temperatura operativa
Grado di protezione IP65
Facile integrazione
I paracolpi del FOCUS PX possono essere rimossi facilmente per rendere accessibili i quattro fori per viti per l'installazione dell'unità direttamente su uno scanner o su un sistema d'ispezione.
Semplificazione del cablaggio

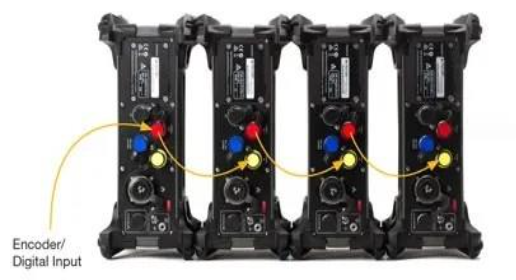

Attraverso un cablaggio semplificato è possibile sincronizzare diverse unità FOCUS PX. Questo permette a un'unità di ricevere i segnali I/O, riducendo il cablaggio e semplificando considerevolmente l'integrazione generale.
Facile installazione
L'installazione facile e veloce permette al FOCUS PX di essere posizionato molto più in prossimità alle sonde, minimizzando il cablaggio e ottimizzando la qualità del segnale.
Sono disponibili quattro fori per viti per l'installazione dell'unità direttamente su uno scanner d'ispezione.
WeldSight Software
Software per ispezioni avanzate di saldature PAUT

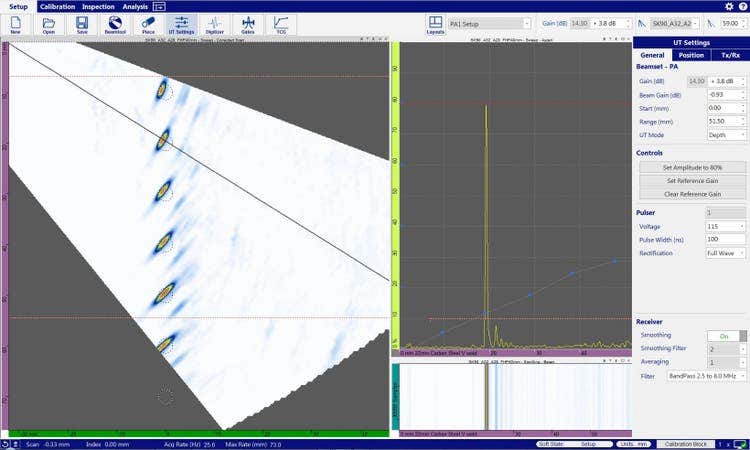

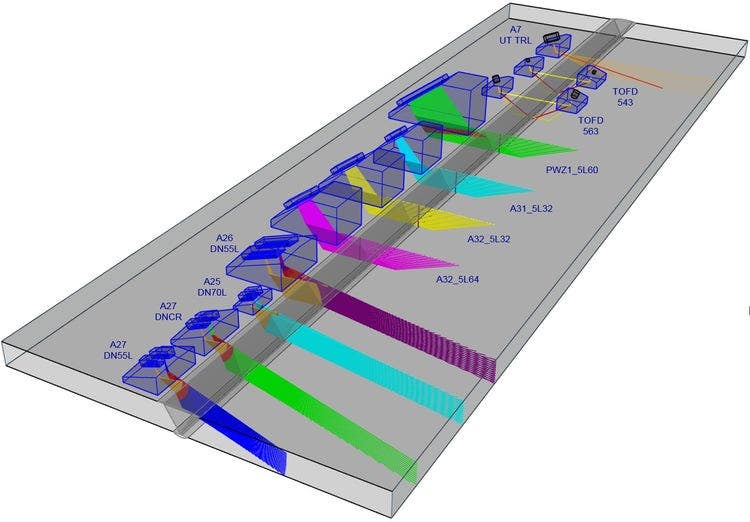

L'ispezione avanzata di saldature con il phased array (PA), gli ultrasuoni (UT) e la diffrazione del tempo di volo (TOFD) risulta conforme alle norme e ripetibile mediante i completi strumenti di analisi e acquisizione del software WeldSight™.
Efficiente flusso di lavoro
Il software WeldSight permette la definizione di un flusso di lavoro logico e fluido:
- Creazione serie di fasci
- Configurazione UT
- Taratura
- Acquisizione di dati
- Analisi
- Creazione di report
Funzionalità software avanzate

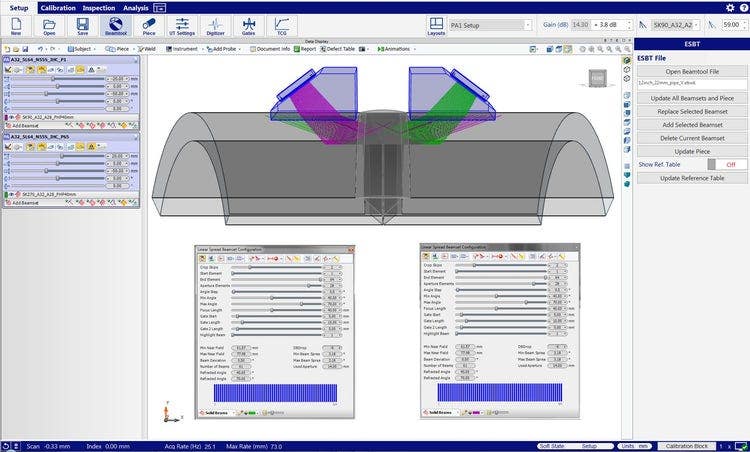

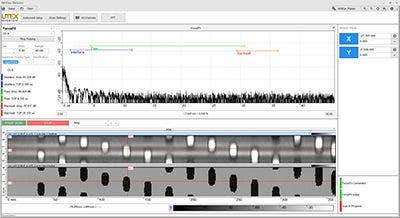

Progettato per un utilizzo nell'ambito della fabbricazione (produzione) e dell'attività in servizio (manutenzione) delle saldature, il software WeldSight contiene gli strumenti necessari per le analisi e le ispezioni phased array avanzate.
• Integrazione completa dello strumento di pianificazione della scansione di Eclipse Scientific
• Verifica automatica dello zoccolo e degli elementi della sonda
• Autofocus degli obiettivi

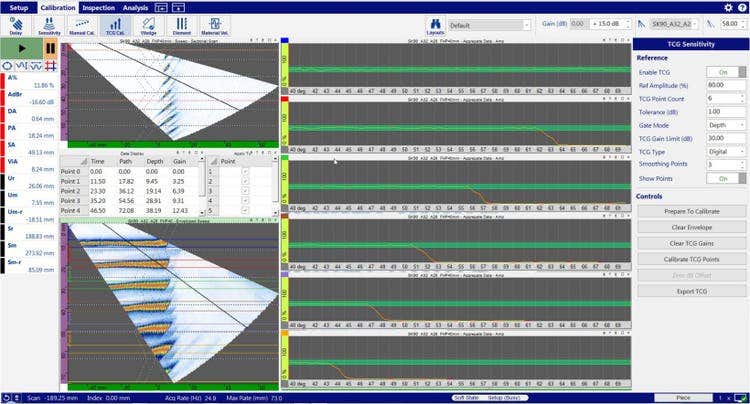

• Miglioramento del guadagno corretto in funzione del tempo (TCG) con taratura simultanea di punti multipli
• Schermate personalizzabili con Drag & Drop
• Strumenti TOFD
• Viste di unione dinamica dei C-scan
• Immagini 3D e vista polare
• Supporto di Dual Linear Array™ (DLA)/Dual Matrix Array™ (DMA)
• Rappresentazioni temporali per l'accoppiamento e il controllo degli spessori
• Registrazione della tabella delle indicazioni e presentazione dei risultati in Excel®
Conformità alle norme e ripetibilità
Il software WeldSight™ combinato con lo strumento phased array FOCUS PX, sonde o zoccoli personalizzati o della serie saldature e accessori possono assicurare la conformità alle norme per le ispezioni in ambito produttivo e manutentivo di saldature con una caratterizzazione specifica e complessa.
Conforme con le norme manifatturiere:
- ASME
- API
- ISO
- ASTM
- DNV
Tipi di applicazioni realizzabili con questa soluzione:
- Tubazioni e recipienti in pressione
- Impianti eolici
- Serbatoi LNG
- Saldatura a frizione (FSW)
FocusPC Software
La migliore qualità delle informazioni mediante il FOCUS PX
Evident offre una soluzione avanzata di integrazione phased array che soddisfa le necessità dei clienti più esigenti. Questa soluzione comprende: l'unità di acquisizione performante e modulabile FOCUS PX; il potente software di analisi e acquisizione dati FocusPC; due kit di sviluppo software (SDK), FocusControl e FocusData per personalizzare la propria interfaccia software basata su una specifica applicazione e per gestire FocusPC, in modo da avvalersi di una soluzione di ispezione completamente automatizzata.
Interfaccia pratica
FocusPC è progettato per permettere un facile accesso alle funzioni usate comunemente, in modo da semplificare e migliorare l'efficienza operativa.
Barra strumenti
Semplice accesso alle funzionalità di concezione, taratura, ispezione e analisi.
Layout ottimizzati per la configurazione, l'acquisizione e l'analisi
Flessibile suddivisione e riorganizzazione delle diverse viste.
Dashboard
Gestione pratica della sequenza di ispezione e dei gruppi.
Strumenti potenti
Concezione:
Configurazioni PA, UT e TOFD.
Taratura:
Ritardo dei fasci, sensibilità e TCG.
Ispezione:
Gestione della forma delle componenti da ispezionare e della automatizzazione.
Analisi:
Funzionalità potenti per analisi dei dati ottimizzati.
Potenti funzioni di acquisizioni
Il FocusPC contiene funzioni di acquisizione a elevate prestazioni che massimizzano l'efficienza del FOCUS PX e ottimizzano la velocità di ispezione. Il FocusPC può gestire fino a quattro unità FOCUS PX in parallelo, permettendo l'uso di configurazioni avanzate multi-sonde e riducendo il tempo del ciclo.
Facile collegamento
Il FOCUS PX si collega in modo continuo ai computer con il FocusPC installato, semplificando considerevolmente il processo di configurazione.

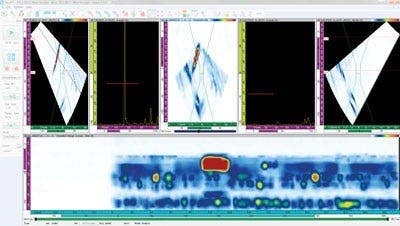

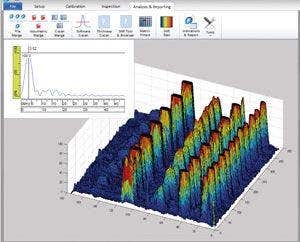

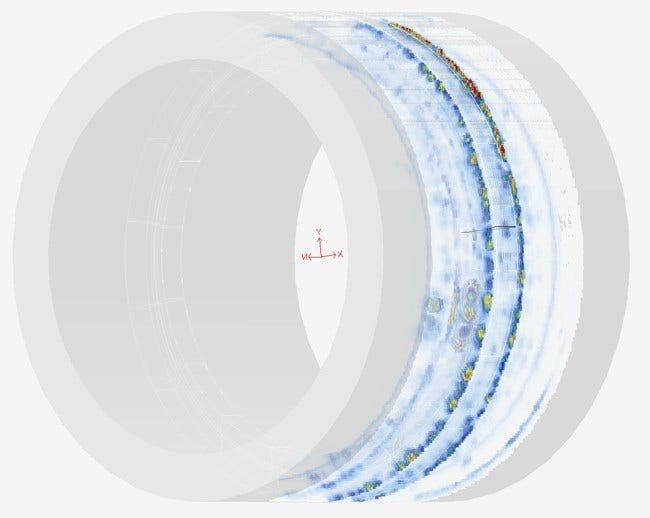

Strumenti avanzati di analisi
Nel FocusPC sono disponibili degli strumenti avanzati di analisi in modo da ottenere le migliori informazioni dai propri dati d'ispezione FOCUS PX. Usando gli algoritmi avanzati di elaborazione dei dati è possibile ricavare preziose informazioni e rendere il processo di analisi più efficiente.

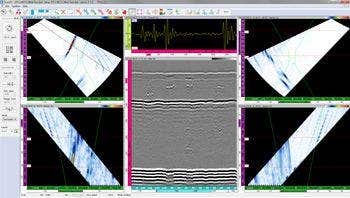

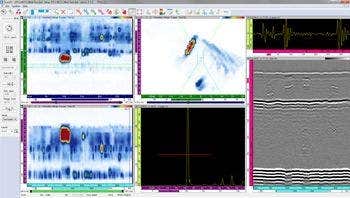

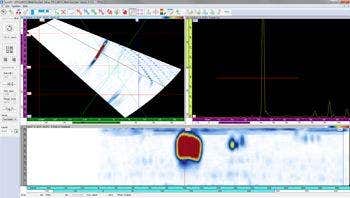

Schermate completamente personalizzabili
Il FocusPC permette di personalizzare completamente delle schermate in modo da poterle adattare in maniera ottimale alle esigenze applicative specifiche. Ogni vista ha inoltre diverse opzioni personalizzabili, ottimizzando l'operatività e l'efficienza dell'utente. Suddividere e riorganizzare le diverse viste per creare layout di configurazione, acquisizione e analisi ottimizzati.
Software Development Kits
Kit di sviluppo software (SDK)
Il potente software di analisi e acquisizione dati FocusPC; tre kit di sviluppo software (SDK), FocusControl, FocusData e OpenView SDK per personalizzare la propria interfaccia software basata su una specifica applicazione e per gestire FocusPC, in modo da avvalersi di una soluzione di ispezione completamente automatizzata.
OpenView SDK
Per le applicazioni che richiedono delle funzionalità o un'interfaccia specifiche non integrate nei nostri software standard, l'OpenView SDK permette di creare un'interfaccia con le funzionalità necessarie per la propria applicazione OpenView SDK è compatibile con InspectionWare di UTEX e la libreria HaroUT LabView di Harotek.

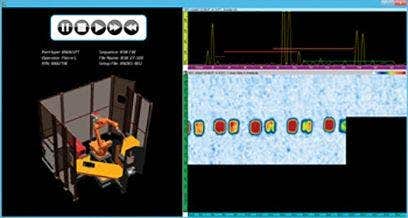

Interfaccia utente dedicata all'applicazione
L'interfaccia utente personalizzabile in base alle esigenze dell'applicazione rende il processo d'ispezione più efficiente. Questo permette un migliore controllo del flusso di lavoro e aiuta a ridurre il rischio di errori da parte dell'operatore.
Photo Courtesy of DTEC GmbH Germany
Automazione del processo d'ispezione
Usare i kit di sviluppo software di accesso dati e di controllo remoto per sviluppare il software personalizzato per gestire il FOCUS PX e automatizzare completamente il processo d'ispezione, ottimizzando il tempo del ciclo e migliorando l'efficienza generale del sistema.
Analisi personalizzata dei dati
Usare i kit di sviluppo software per avere un accesso diretto ai dati di ispezione mediante il software personalizzato, consentendo lo sviluppo di rappresentazioni dati dedicate alle applicazioni e di strumenti di analisi personalizzati.
Applicazioni
Ispezione della saldatura a frizione
Le caratteristiche eccezionali del FOCUS PX permettono l'ispezione di saldature a frizione (FSW) con una velocità senza precedenti, mantenendo un'invariata qualità del segnale. L'elevata capacità di trattamento dati permette di acquisire A-scan non compressi senza compromettere la velocità di ispezione.

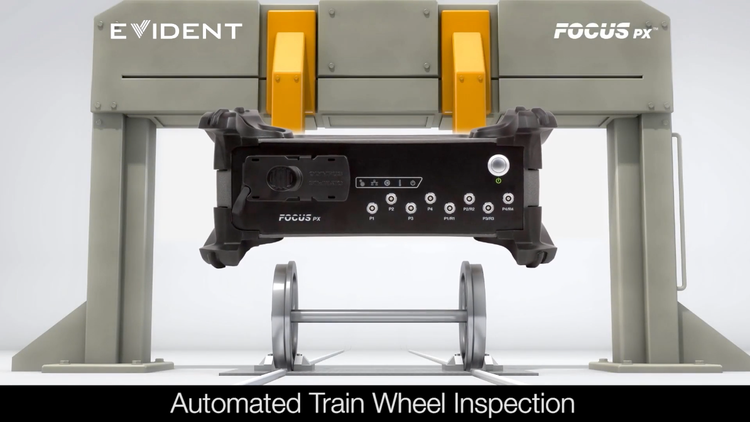

Sistemi d'ispezione automatizzati per ruote di treni

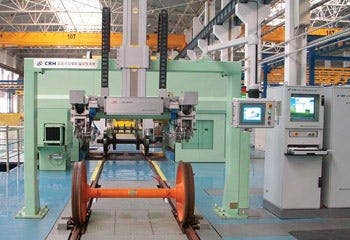

Il trasporto ferroviario continua ad avere un ruolo primario nel settore dei trasporti, principalmente grazie a tre fattori: velocità, affidabilità e costi contenuti. Per mantenere tale ruolo è quindi fondamentale assicurare ai sistemi ferroviari un alto standard di sicurezza e di integrità. Nel settore produttivo e manutentivo vengono imposte norme restrittive per l'ispezione di ruote e assili di veicoli ferroviari. Per soddisfare appieno questi severi standard, Evident fornisce il proprio potente e flessibile sistema FOCUS PX/PC a partner integratori di sistemi di comprovata esperienza e competenza. Questi sono quindi in grado di fornire sistemi di ispezione conformi ai diversi standard.
Sistema di ispezione automatizzato per i materiali compositi

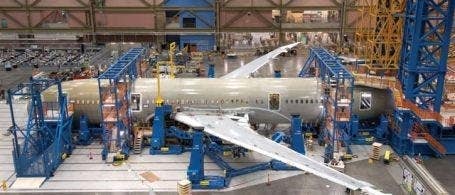

I produttori e i fornitori di aerei sono continuamente sollecitati a velocizzare le fasi di ispezione delle componenti in materiali compositi impiegate negli aerei. Per cogliere questa sfida Evident ha sviluppato una linea di apparecchiature integrate progettata specificatamente per i sistemi di ispezione ad elevata performance di materiali compositi.
Specifiche tecniche

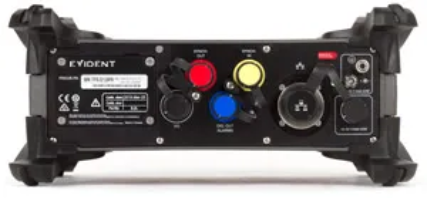

Vista frontale
Vista posteriore
16:128PR/32:128PR: 128
32:128PR: 32 elementi consecutivi
(8 connettori per configurazione impulso-eco e trasmissione-ricezione)
Fino a 60 MB/s (da 2 a 4 FOCUS PX)
UT: 50 V, 100 V e 190 V
UT: 120 dB (digitale)
UT: Da 30 ns a 1 000 ns (con incrementi di 2,5 ns)
UT: Da 0,25 MHz a 28 MHz
UT : 1, 2, 4, 8, 16, 32 e 64
