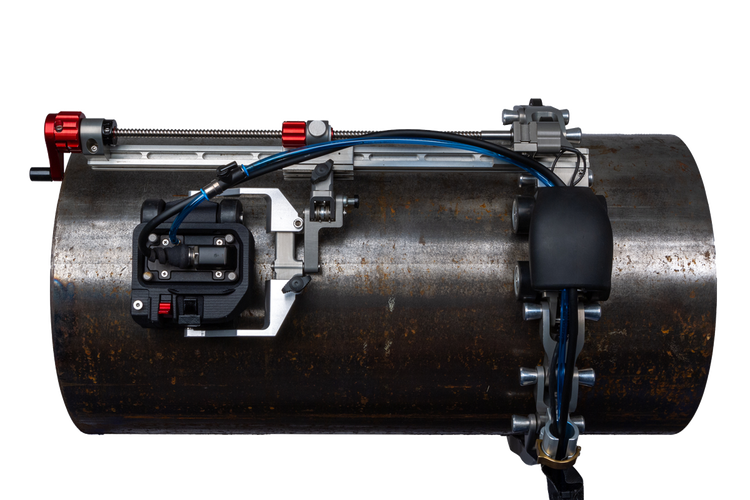

Scanner semiautomatizzato HydroFORM

Soluzione PA con encoding su due assi di facile integrazione, lo scanner semiautomatizzato HydroFORM permette una veloce e affidabile acquisizione dei dati a alata risoluzione di ampie superfici. Per facilitare la scansione raster integra degli encoder X-Y, uno speciale sistema a colonna d'acqua, oltre a degli indicatori di posizione e di verifica dell'accoppiamento.

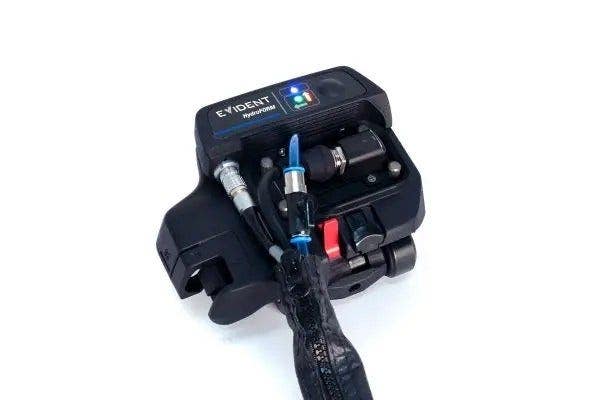

Soluzione PA con encoding su due assi di facile integrazione, lo scanner semiautomatizzato HydroFORM™ permette una mappatura dello spessore della parete e un rilevamento di alterazioni interne, in modo veloce e affidabile, acquisendo dati a alta risoluzione di ampie superfici in tempi ridotti. Sebbene il pacchetto HydroFORM standard sia dotato di una collaudata sonda lineare phased array e di un sistema di immersione locale, adesso è possibile scegliere una configurazione della sonda dual array. Entrambe le opzioni permettono una risoluzione fino a 1 mm × 1mm.

Per ottimizzare la produttività di scansione raster, il sistema HydroFORM integra diverse funzionalità per un incremento dell'efficienza:

  • Encoder integrati per l'asse X e Y
  • Pratico pulsante d'indicizzazione
  • Indicatori per la posizione dell'indice e l'accoppiamento
  • Verifica della velocità di scansione
  • Efficace gestione delle bolle (con sonda lineare I8)
  • Ruotine magnetiche di facile indicizzazione (con sonda REX2 DLA)
  • Sistema frenante

Facilmente adattabile a curvature con diametro esterno pari o superiore a 110 mm (4 in.), questa soluzione PA semplifica la realizzazione di numerosi tipi di applicazioni come:

  • Monitoraggio della riduzione dello spessore della parete a causa di corrosione, abrasione e erosione.
  • Rilevamento di alterazioni interne (es: rigonfiamenti da idrogeno o delaminazione indotta durante la fabbricazione) e differenziazione di queste anomalie da riduzione dello spessore della parete.

https://adobeassets.wabtecint.com/content/dam/tnm/videos/HydroForm_LowRes.mp4

Mappatura di corrosione ad elevate prestazioni per superfici irregolari

Esecuzione di ispezioni di qualità comparabile a quella phased array ad immersione senza difficoltà di accoppiamento ad acqua. Lo speciale design a colonna d'acqua a basso flusso dello scanner HydroFORM con guarnizioni in poliuretano che si adattano alla superficie, elimina la necessità di uno zoccolo.

Di seguito altre funzionalità innovative del sistema con accoppiamento a acqua HydroFORM:

  • LED di verifica di accoppiamento per la segnalazione di una fornitura di acqua eccessivamente bassa
  • Protezione della guarnizione per un prolungamento della durata di vita

Sistema polimerico HydroFORM: Mappatura della corrosione oltre le ispezioni con accoppiamento ad acqua

Il sistema polimerico HydroFORM amplia il raggio di ispezione dello scanner HydroFORM sostituendo la tradizionale linea di ritardo ad acqua con una linea di ritardo in polimero appositamente progettata. Questa opzione innovativa consente una mappatura affidabile della corrosione in condizioni di temperatura e ambienti di ispezione in cui il mantenimento di una linea di ritardo dell'acqua è difficile, impraticabile o impossibile.

Basato sulle comprovate prestazioni e sulla facilità d'uso dello scanner HydroFORM, il sistema polimerico è disponibile in due formulazioni specializzate ottimizzate per ispezioni ad alta o bassa temperatura, estendendo il campo di funzionamento di HydroFORM da −20 °C a 175 °C (−4 °F a 347 °F).

Sebbene la linea di ritardo ad acqua standard rimanga la soluzione preferita per superfici ruvide, irregolari o altamente irregolari, il sistema polimerico offre vantaggi significativi per:

• Ispezioni in servizio laddove il raffreddamento delle apparecchiature è indesiderabile o impossibile.
• Apparecchiature per processi a freddo e apparecchiature esterne che operano a temperature inferiori allo zero.

• Ambienti di ispezione in cui il funzionamento tradizionale con accoppiamento idrico risulta difficile o impraticabile
• Ispezioni in quota e con accesso tramite funi, dove l’eliminazione dell’alimentazione idrica continua semplifica l’impiego

https://adobeassets.wabtecint.com/content/dam/tnm/hydroform/media/Video-3-hydroform-Simon.mp4

Tecnologia innovativa della linea di ritardo polimerica

Il sistema polimerico HydroFORM combina una linea di ritardo polimerica ad alte prestazioni con una membrana protettiva per offrire prestazioni ultrasoniche affidabili, superando al contempo molte delle limitazioni tradizionali associate alle linee di ritardo basate su polimeri.

Mentre la linea di ritardo in polimero è stata selezionata con cura per garantire prestazioni acustiche ottimali, la membrana protettiva assicura un accoppiamento costante e funge da barriera protettiva che impedisce il contatto diretto tra il polimero e la superficie di ispezione. Questo design elimina il rischio che il polimero si attacchi o si usuri a contatto con la superficie durante la scansione, migliorando sia la durata che la facilità d'uso.

Mappatura affidabile della corrosione su asset caldi fino a 175 °C (347 °F)

Con l'aumento delle temperature, le linee di ritardo a base d'acqua risultano sempre più difficili da utilizzare. Quando le superfici si avvicinano ai 100 °C, l'acqua può bollire e generare bolle di vapore che interferiscono con la trasmissione degli ultrasuoni e riducono la qualità dei dati.

Il sistema HydroFORM con polimero resistente alle alte temperature sostituisce l’acqua con un polimero appositamente formulato e resistente al calore, consentendo una mappatura affidabile della corrosione su superfici fino a 175 °C (347 °F) con un tempo di scansione fino a 30 minuti prima del raffreddamento.

Ispezioni a bassa temperatura fino a −20 °C (−4 °F)

Le linee di ritardo a base d'acqua presentano limitazioni anche negli ambienti freddi, dove il congelamento impedisce un funzionamento affidabile.

Per affrontare questa sfida, Evident utilizza un polimero specifico per basse temperature con proprietà acustiche ottimizzate, progettato appositamente per le ispezioni in ambienti freddi. Questa configurazione consente di eseguire ispezioni da −20°C (−4°F) a 50°C (122°F).

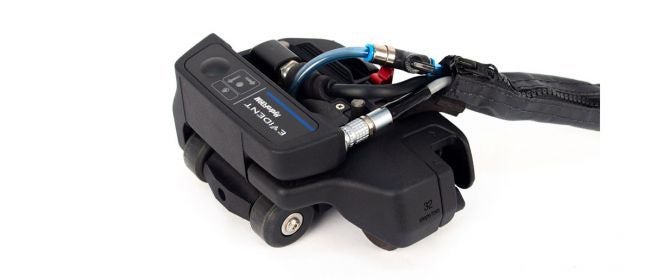

Mappatura della corrosione ad alta risoluzione senza sforzo con la sonda REX2 DLA

Con la sonda REX2 Dual Linear Array™ è possibile incrementare la versatilità e l'efficienza della mappatura della corrosione con lo scanner HydroFORM.

  • I difetti critici più in prossimità della superficie possono essere individuati mediante l'elevata risoluzione in prossimità della superficie assicurata dagli array trasmissione-ricezione angolati.
  • È ottimizzata all'Imaging di coerenza di fase (PCI) e all'imaging del Metodo di focalizzazione totale (TFM), migliorando il rilevamento dei meccanismi di corrosione come l'H2S.
  • Il sistema di sospensione con zoccolo rigido rimuove il bisogno di una pompa d'acqua esterna, facilitando le ispezioni a difficile accessibilità come quelle con mediante funi e in altezza.
  • La stabilizzazione delle ruotine agevola una scansione costante (confrontato con un sistema a solette).
  • La copertura più ampia e area attiva lunga 64 mm (dual a 32 o 64 elementi) accelera l'acquisizione dei dati, permettendo un'elevata produttività di scansione con gli scanner automatizzati, come lo scanner motorizzato MapROVER e lo scanner controllato a distanza SteerROVER.

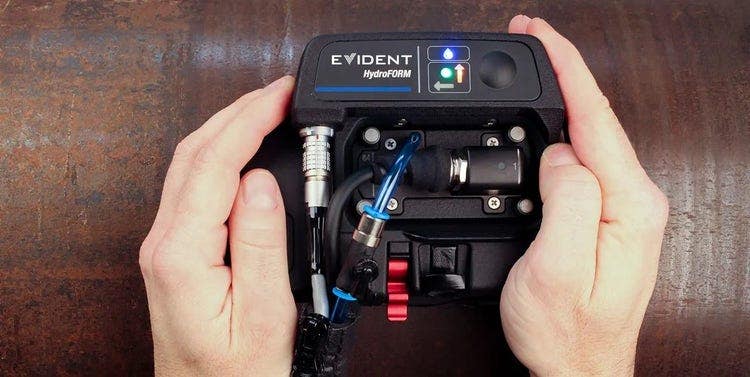

Modulo ScanDeck™

Indicatori di stato e comandi integrati

Il modulo ScanDeck, simile a una console per la scansione, è posizionato direttamente lungo la linea visiva dell'operatore mentre utilizza lo scanner dell'HydroFORM. Mediante una soluzione combinata tra l'HydroFORM e OmniScan™ X4, è possibile beneficiare di tutte le funzionalità del modulo ScanDeck.

Pulsante di comando:

  • Avvio dell'acquisizione dei dati sullo strumento OmniScan X4
  • Capacità di alternanza tra modalità di scansione guidata e scansione a amni libere
  • Capacità di alternanza tra scansione a asse dell'indice e asse di scansione

LED di indicazione:

  • Guida della posizione dell'indice
  • Avviso di accoppiamento insufficiente
  • Avviso di superamento della velocità massima di scansione
  • Encoder attivo (X o Y)

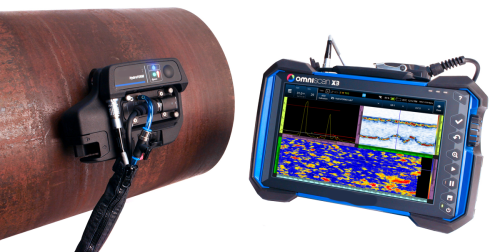

Soluzione PA completo

Scanner HydroFORM e rilevatore di difetti multitecnologia OmniScan X4

Combinando un sistema a colonna d'acqua con la funzionalità di sincronizzazione del gate sull'eco d'interfaccia disponibile nel software OmniScan X4, lo scanner hydroFORM assicura un'elevata qualità del segnale, delle affidabili misure della parete residua, oltre a un considerevole miglioramento di definizione dei difetti e di acquisizione delle immagini rispetto agli UT convenzionali.

Configurazioni

Ispezione manuale con encoder

Soluzione PA con encoding su due assi di facile integrazione, lo scanner HydroFORM integra degli encoder per l'asse X e Y.

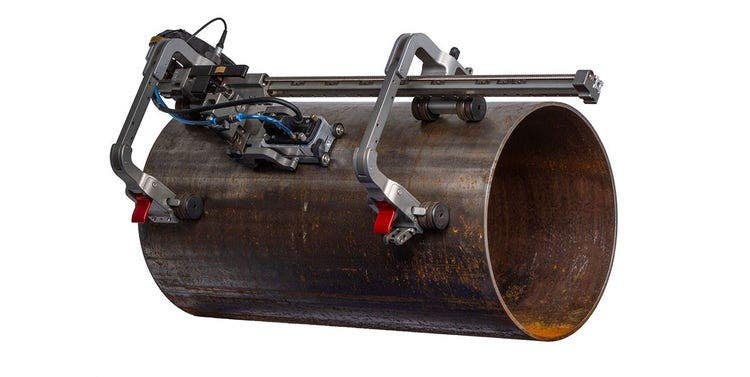

Ispezione semiautomatica

L'HydroFORM installato su un MapSCANNER.

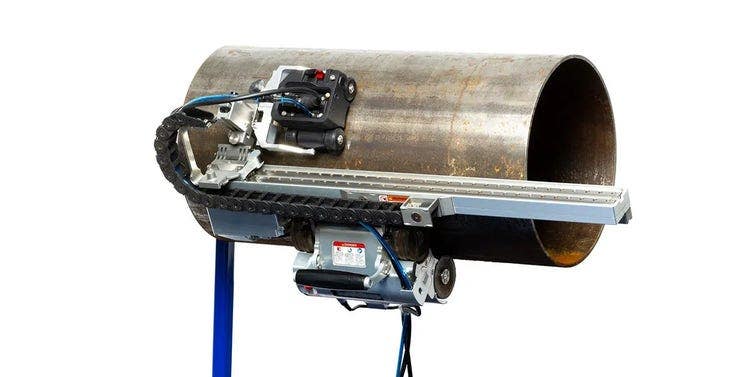

Ispezione automatica

Esecuzione di mappature di corrosione su due assi a alta velocità di acquisizione mediante gli scanner MapROVER™ e HydroFORM.

Per maggior informazioni

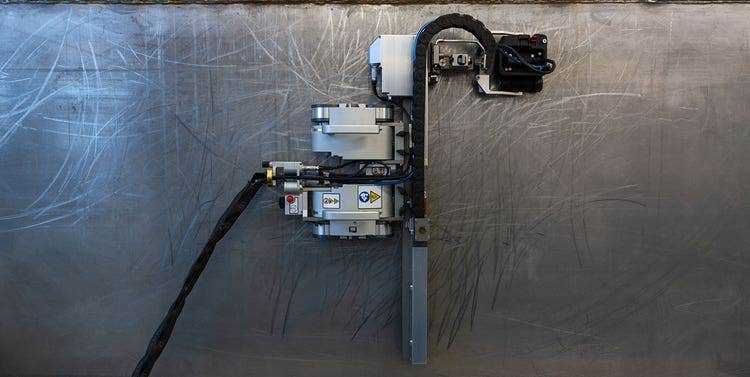

Realizzazione di mappature di corrosione PA in punti a difficile accessibilità mediante lo scanner motorizzato SteerROVER™ gestibile da remoto e lo scanner HydroFORM.

Per maggior informazioni

Specifiche dell'HydroFORM

HydroFORM (acqua) HydroFORM (Polimero) HydroFORM-HT (polimero) DLA per la corrosione DLA per la corrosione
Sonda phased array 7.5L64-I8-P (lineare) 7.5L64-I8-P (lineare) 7.5L64-I8-S (Lineare) REX2
(Doppio)
REX2-1DEG
(Doppio)
Mezzo della linea di ritardo Acqua Polimero blu Polimero nero Rexolite Rexolite
Altezza della linea di ritardo 14 mm o 38 mm 14 mm 14 mm 7,5 mm 7,5 mm
Angolo del tetto N/A N/A N/A 5° 1°
Spessore massimo di ispezione raccomandato
(acciaio, pollici)
50 mm o 150 mm 50 mm 50 mm 30 mm 95 mm
Tipica risoluzione in prossimità della superficie (FBH da 1/8 in.) 1,5 mm 2 2.5 1 mm 1 mm
Temperatura minima della superficie (°C) 5 -20 -20 -20 -20
Temperatura massima della superficie (°C) 90 50 175 50 50
Uso consigliato Superficie ruvida e irregolare Accoppiamento ridotto
Bassa temperatura.
Accoppiamento ridotto
Alta temperatura
Accoppiamento ridotto
Risoluzione quasi superficiale (spessore standard)
Accoppiamento ridotto
Risoluzione quasi superficiale (materiali spessi)
Intervallo di ispezione OD: 4 in. e oltre. ID: 25,4 cm (10 in.) e superiore (40,64 cm [16 in.] con encoder dell'indice)
