QuickScan iX PA

Evident delivers a compact and efficient phased array (PA) integration solution designed to meet diverse application requirements. The solution includes the QuickScan iX PA data acquisition unit—a lightweight, PA device designed for flexible integration—paired with a versatile software suite that enables streamlined system setup, acquisition, and data management across a wide range of industry applications.

Soluzioni NDT

QuickScan iX PA+

Contactez-nous

Panoramica

Capacità di gestione di un'alta produttività mediante efficienti strumenti PA

Evident offre una soluzione avanzata di integrazione phased array (PA) che soddisfa le necessità dei clienti più esigenti. La soluzione include l'unità di acquisizione dei dati QuickScan iX™ PA+, un dispositivo phased array a alte prestazioni progettato per un'integrazione flessibile, oltre a un software versatile con numerose opzioni per la configurazione del sistema, l'acquisizione e la gestione dei dati, in modo da soddisfare diverse esigenze industriali.

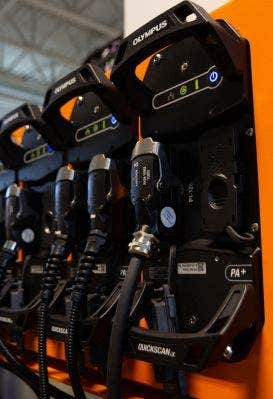

Strumento QuickScan iX PA

Risultati PA di alta qualità

L'unità di acquisizione dei dati QuickScan iX PA+ si avvale di una tecnologia avanzata Evident phased array con un eccellente rapporto segnale-rumore.

Fino a

Fino a

12 dB

di SNR di miglioramento

Fino a

4

aperture in parallelo per strumento

Versatile e ampliabile per svilupparsi in base alle proprie esigenze di ispezione

Un'unità QS iX PA+ offre la capacità di usare fino a 4 aperture phased array in parallelo. È possibile ampliare ulteriormente la propria capacità di ispezione mediante una configurazione che utilizza diverse unità QuickScan iX PA+ in parallelo. Contattare il proprio rappresentante Evident per verificare le diverse opzioni di configurazione.

Frequenza di acquisizione massima di

25 kHZ

Gestione massima dei dati di

90 MB/s

Specifiche tecniche

Canali phased array
256
Numero di pulsatori
64:256
4×16 o 2×32 o 1×64
N° di ricevitori in parallelo
2 per aperture di 32
Velocità di acquisizione (PRF)
Fino a 25 kHz
Rettifica
Onda intera (FW), Semiperiodo+ (HW+), Semiperiodo– (HW–) e Rettifica (RF)
Filtro
Filtri digitali passa-banda, passa-alto e passa-basso
Tensione
PA: in Ω 50 | 90 V (bipolare)
Guadagno
0–80 dB
Ampiezza dell'impulso
Da 30 ns a 1 000 ns (incrementi di 5 ns)
Larghezza di banda (-3 dB)
Da 2,5 MHz a 21,8 MHz
Numero di fasci
Fino a 1 024
Numero di gate
3 gate di rilevamento + 1 di sincronizzazione
Interfaccia rete
1000BASE-T x-coded da 1 Gb
Dimensioni (Lunghezza × Altezza × Larghezza)
295 mm × 133 mm × 473 mm
Peso
13,4 kg
Grado di protezione
IP55
Consumo di energia di picco
170 W
Ingresso CC
Da 24 V a 36 V
Intervallo di temperatura
Operativo: Da 0 °C a 45 °C
Immagazzinamento: Da -20 °C a 70 °C
I/O digitale e encoder
8 input digitali (programmabili)
8 output (programmabile)
2 input degli encoder (incrementale, fase A-B)

Applicazioni

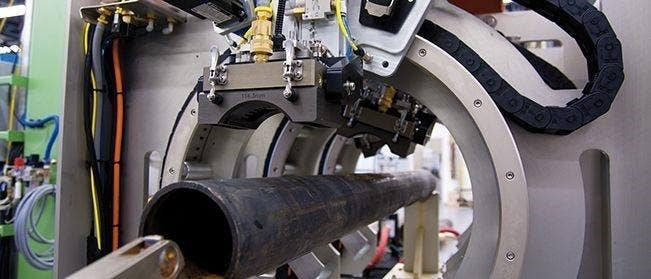

Tube Inspection Systems

Tube Inspection Systems

Seamless and welded tube inspection systems use ultrasonic phased array and X-ray fluorescence spectroscopy technologies for comprehensive inspection.

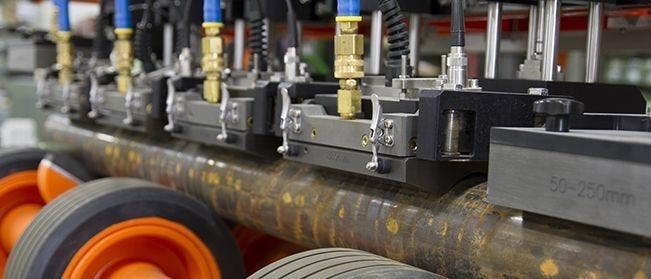

Bar Inspection Systems

Bar Inspection Systems

Bar inspection systems use advanced technologies, such as ultrasonic phased array, eddy current array, and X-ray fluorescence spectroscopy, to inspect the full volume and surface of round or square bars and pipes.
