TomoView Software
TomoView è un software da PC che permette l'acquisizione di dati e la visualizzazione di segnali ultrasonori.
TomoView Software Thickness and Flaw Inspection Solutions
Software di acquisizione e analisi a ultrasuoni
TomoView è un software da PC che permette l'acquisizione di dati e la visualizzazione di segnali ultrasonori.
Il software per computer TomoView™ viene usato per la concezione, l'acquisizione di dati e la visualizzazione di segnali ultrasonori. La configurazione dei parametri ultrasonori è flessibile per visualizzare diversi tipi di viste per diverse applicazioni nell'ambito della ricerca.
Il software TomoView permette di eseguire l'acquisizione dei dati di controllo a ultrasuoni (UT) con diversi strumenti phased array (PA) o UT convenzionali, assicurando la flessibilità di scegliere la configurazione adatta per la propria applicazione.

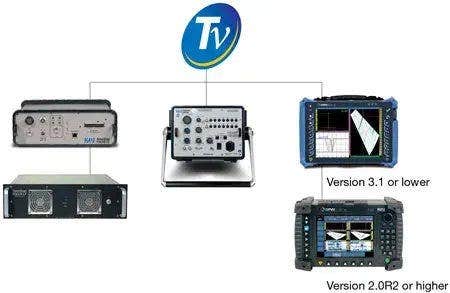

Le supportate unità di acquisizioni esistenti includono:
- Rilevatore di difetti OmniScan™ MX2 PA e UT
- Rilevatore di difetti OmniScan MX PA e UT
- Unità TomoScan FOCUS LT™ PA
- Sistema di ispezione OmniScan MX2 PA UT
- Sistema di ispezione per tubi OmniScan MX PA
Compatibile con Windows, XP, Windows Vista e Windows 7, il software TomoView, può funzionare su computer portatili così come su computer desktop di fascia alta, inoltre è capace di gestire file di dati molto grandi fino a 2 GB.
Gestione di tecnologie multiple per l'acquisizione e l'analisi ultrasonora
Il software TomoView integra delle avanzate funzionalità multitecnologiche avanzate, permettendo di eseguire delle acquisizioni con UT convenzionali, phased array (impulso-eco, trasmissione-Ricezione o trasmissione diretta) e diffraizone del tempo di volo (TOFD). Quando si usa il TomoView per le applicazioni ispettive a ultrasuoni si ha la capacità di creare la propria applicazione in base alle proprie esigenze.
Concezione e acquisizione di dati
Efficiente software di concezione e acquisizione di dati
Configurazioni flessibili phased array
La Calcolatrice Avanzata di TomoView™ rappresenta una componente essenziale e potente del pacchetto software TomoView. Questa calcolatrice è in grado di programmare in modo facile e preciso i fasci angolari e i punti focali per le sonde array lineare 1D, l'array anulare 1D e l'array matriciale 2D con il database degli zoccoli, delle sonde e dei materiali.
La Calcolatrice Avanzata può essere usata per: programmare le leggi focali della scansione settoriale, lineare e della profondità per le forme piane e circolari; supportare la focalizzazione della profondità dinamica (DDF); generare i file delle leggi (.law) compatibili con l'OmniScan™.

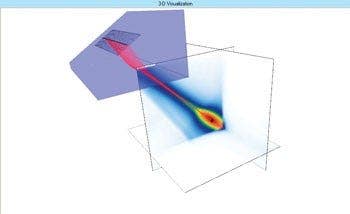

Inoltre, la visualizzazione grafica dei fasci e degli angoli risultanti è in sé un importante strumento di verifica. Il modulo di Simulazione di Campo Acustico è disponibile come opzione in grado di simulare i campi diffratti spazialmente in 2D o 3D.
Ottimizza l'efficienza del software TomoView con il TomoScan FOCUS LT
Rendi ancora più efficiente il software TomoView mediante l'unità di acquisizione phased array FOCUS LT™, il quale integra le seguenti funzionalità:
Fino a 64 elementi per legge focale con i modelli FOCUS LT 64:128 e 64:64, aumentando l'ottimizzazione di definizione di difetti, penetrazione di materiali e flessibilità per sonde a matrice dual 2D e a matrice 2D.
- Configurazioni R-O avanzate con la capacità di trasmettere e ricevere mediante diverse configurazioni di elementi.
- Alta PRF per applicazioni che richiedono elevate velocità di ispezione.
- Funzionalità DDF per una molto migliore risoluzione con mantenimento della velocità di ispezione ottimizzata.
- Utilizzo di un numero massimo di cinque gate (un gate di sincronizzazione e quattro gate di rilevamento)

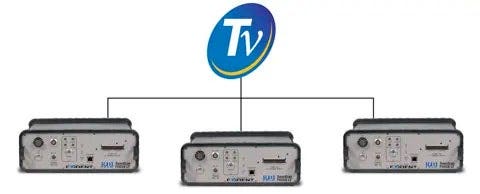

- Gestione di un numero massimo di tre unità FOCUS LT in parallelo mediante TomoView, potendo beneficiare fino al triplo della velocità di acquisizione.

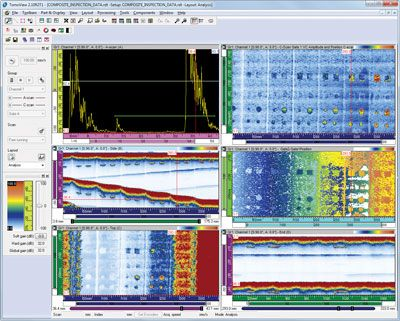

Strumenti avanzati di configurazione della schermata
Viste e letture completamente configurabili
Il software TomoView offre una flessibilità completa quando si creano dei layout con viste e letture completamente configurabili. Ogni serie di viste mantiene la sua propria configurazione. È possibile trasferire queste serie ad altre viste e, in seguito, è possibile salvarle in serie di layout che rimangono accessibili mediante la Gestione di TomoView.
Creazione delle proprie letture
Oltre ad offrire un'ampia scelta di letture, il software TomoView assicura la flessibilità di usare le proprie letture personalizzate. È possibile esportare facilmente le letture a Microsoft Excel, elaborarle mediante i calcoli personalizzati e importarli di nuovo nel software TomoView.

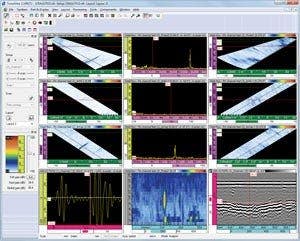

Facile modifica e gestione di layout multipli
La Gestione di TomoView è una della componenti più utili di TomoView, fornendo un accesso veloce e facile ai comandi usati frequentemente.
Il sistema di gestione può essere usato per aggiungere, rimuovere e modificare i gruppi in modo rapido, permettendo di passare facilmente tra diversi gruppi e gate. Fornisce anche un'interfaccia con cui modificare facilmente il guadagno complessivo, così come i parametri del gate e dell'A-scan.
I layout flessibili e completamente configurabili rappresentano un elemento fondamentale del software TomoView. I layout lascia visualizzare i dati in diverse rappresentazioni per soddisfare le differenti esigenze applicative.
Il software TomoView integra diverse serie di layout predefiniti. È possibile svolgere operazioni ancora più complesse creando i propri layout. Si può modificare, salvare e caricare facilmente i layout per un rapido recupero durante l'ispezione o l'analisi. Per un ulteriore livello di flessibilità è possibile personalizzare le singole viste attraverso i menu contestuali.
Flessibili strumenti di ottimizzazione della configurazione
Strumento Sequenziatore di impulsi
In applicazioni nelle quali le configurazioni focali sono massimizzate per ottenere le più alte velocità di ispezione, il modulo Sequenziatore di impulsi TomoView permette di modificare l'ordine con il quale le leggi focali sono attivate. Questo aiuta a diminuire gli echi fantasma che tendono a apparire in queste condizioni.

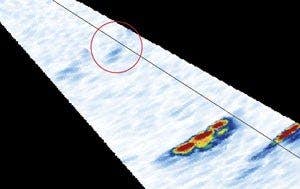

Focalizzazione della profondità dinamica (DDF)

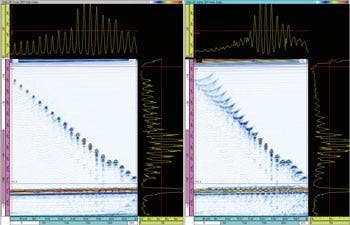

DDF a sinistra e focalizzazione standard a destra.
La tecnica di Focalizzazione della profondità dinamica (DDF) modifica dinamicamente la formazione dei fasci in ricevimento aumentando la risoluzione. In questo modo si assicura un miglioramento della risoluzione dei difetti mantenendo una velocità di ispezione ottimale.
A-scan condizionale
Analisi
Strumenti di analisi avanzati per i dati acquisiti
Oltre ad avere un design e una piattaforma di acquisizione efficienti, il software TomoView™ include degli strumenti di analisi avanzati per una comprensione approfondita dei dati acquisiti. Questo rende il software TomoView uno strumento ideale per l'analisi e la creazione di report.
Che si intenda eseguire semplici operazioni di misura dei difetti e di creazione di report, oppure si voglia realizzare della analisi più approfondite, il software TomoView è in grado di svolgere questi compiti e molto di più attraverso il suo design flessibile e completo. Porta la tua analisi a un livello successivo mediante le funzioni e gli algoritmi efficienti come:
Più efficiente che mai
Con numerose nuove funzioni, il TomoView 2.10 è adesso il miglior strumento per portare l'analisi a un livello successivo.
Dimensioni dei file di dati fino a 2 GB, rendendo più efficiente l'unione di dati da diversi file e l'analisi dei dati di superfici più ampie
Algoritmi avanzati
Attraverso algoritmi di analisi avanzati, TomoView 2.10 permette di gestire ancora meglio i dati di acquisizione.
La potente funzionalità di analisi del rumore permette di quantificare il rapporto segnale-rumore e di ottenere maggior informazioni sulle condizioni di ispezione

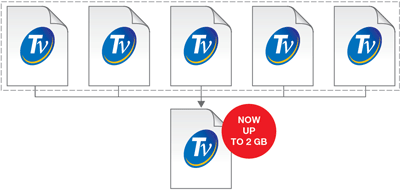

Unione dei file di dati
La funzionalità di unione dei file di dati del TomoView permette la combinazione di file di dati multipli in un singolo file e la successiva analisi simultanea, rendendo il processo di analisi molto più efficiente. Il software TomoView permette la gestione di file di dati di dimensione massima di 2 GB ciascuno, assicurando la capacità di combinare, rispetto a prima, più file in un singolo file.
Il TomoView 2.10 inoltre permette la gestione di file di dati di dimensione massima di 2 GB ciascuno, assicurando la capacità di combinare, rispetto a prima, più file in un singolo file.

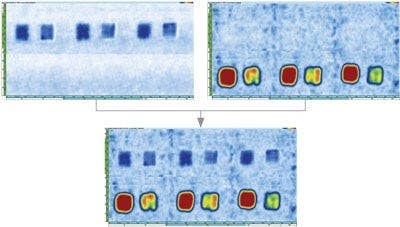

Unione dei C-Scan
La funzionalità di Unione dei C-scan permette l'unione dei dati provenienti del C-scan in un singolo C-scan, nel quale sono mantenute l'ampiezza massima o minima o le posizioni dei diversi C-scan.

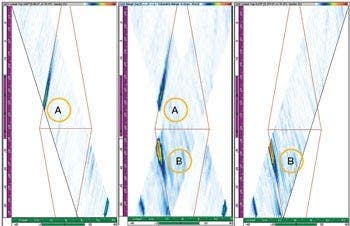

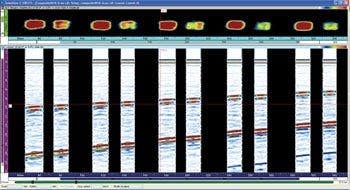

Unione volumetrica
Con la funzionalità di unione volumetrica di TomoView è possibile unire diversi fasci acustici in un singolo gruppo. Questa vista dell'unione fornisce una chiara rappresentazione dell'intera componente ispezionata, rendendo più semplice l'analisi delle indicazioni.
Quando si verificano delle sovrapposizioni, si conserva l'ampiezza massima. Di conseguenza la vista dell'unione mostra tutte le indicazioni unite indipendentemente dall'orientazione originale dell'indicazione. Notare che gli indicatori possono apparire differenti a causa della diversa risoluzione di unione utilizzata.
Notare che gli indicatori possono apparire differenti a causa della diversa risoluzione di unione utilizzata.
Migliore rappresentazione C-scan con i filtri matriciali
Lo strumento di filtri matriciali può essere usato per ridurre il rumore nei dati C-scan elaborando i punti dei dati attraverso i dati circostanti. I filtri matriciali sono particolarmente utili quando si analizzano componenti in materiali compositi rumorosi, così da permettere una rappresentazione dei dati più chiara per l'analisi di file di dati con elevati livelli di rumore.

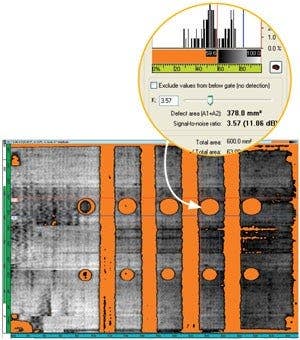

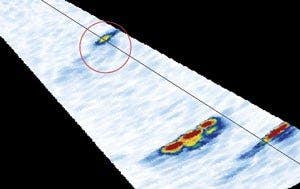

Efficiente analisi del rumore
Il software TomoView include la funzione del rapporto segnale-rumore (SNR). È possibile usare l'Utility di analisi del rapporto segnale-rumore per valutare il livello di rumore in un'area di riferimento su una vista C-scan e, in seguito, per calcolare l'area superficiale dell'indicazione al di sopra del rumore.
La funzione del rapporto segnale-rumore è disponibile in modalità Analisi e con l'edizione Lite Aero. La funzione del rapporto segnale-rumore è usata per le ispezioni a 0 gradi, spesso per le componenti dell'industria aerospaziale. È possibile usare la funzione nelle viste C-scan superiore (C), di ampiezza e di posizione.
Flessibile ottimizzazione dei dati offline
Con l'Editor del C-scan del software è possibile modificare le forme in modo personalizzato rispetto ai dati acquisiti originariamente. Questo permette di personalizzare l'area di interesse nell'analisi, assicurando una maggiore flessibilità quando si ispezionano le forme complesse.
Semplice analisi di tipo accettare/rifiutare
Lo strumento di Binarizzazione può essere usato per eseguire delle semplici analisi accettare/rifiutare (pass/fail) dei file di dati convertendo i dati di acquisizione in una schermata di tipo "Idoneo/Non idoneo" (Good/No Good) con differenziazione cromatica. Questo strumento è particolarmente utile in situazioni dove la procedura di ispezione richiede un'analisi visiva dei dati acquisiti.
Questo strumento risulta particolarmente utile in situazioni dove nella procedura di ispezione è necessaria l'analisi visiva dei dati acquisiti.v

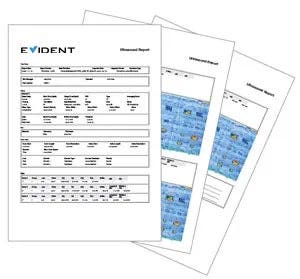

Semplici strumenti di creazione di report

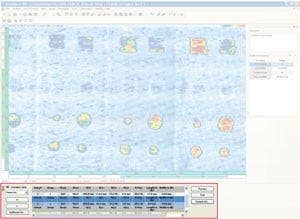

La creazione di un report nel software TomoView risulta facile. Per aggiungere un'indicazione, utilizzare lo strumento Zone. Selezionare il modello di tabella di indicazioni preferito (facile da personalizzare con letture e commenti). Cliccare su Add (aggiungi). Ripetere questo per ogni indicazione rilevante.
Il report è modificabile in base alle proprie necessità, dall'aggiunta dei loghi aziendali all'inclusione di informazioni specifiche di ispezione (nome dell'operatore, sito, componente, ecc.) Produrre un report HTML completo, incluse tutte le rilevanti configurazioni di ispezione, è possibile in soli alcuni secondi.
Specifiche tecniche
Funzionalità
* Disponibile dalla versione 2.10R6
