Misuratore di spessori a ultrasuoni 45MG
L'innovativo misuratore di spessori a ultrasuoni 45MG integra delle funzionalità di misura di serie e delle opzioni software. Questo eccezionale strumento di misura di spessore è compatibile con la nostra completa gamma di trasduttori per misuratori di spessori a singolo o doppio elemento.
45MG
Panoramica
Misuratore di spessore a ultrasuoni 45MG:Semplice utilizzo, resistente e affidabile
L'innovativo misuratore di spessori a ultrasuoni 45MG integra delle funzionalità di misura di serie e delle opzioni software. Questo eccezionale strumento è compatibile con l'intera gamma di trasduttori per la misura di spessori a singolo e doppio elemento Evident, rappresentando una soluzione all-in-one in grado di realizzare praticamente qualunque applicazione di misura di spessore.
Funzionalità di serie
- Nella sua configurazione di base, il 45MG è un misuratore di semplice uso che richiede solo una minima formazione dell'operatore per realizzare le più comuni applicazioni di misura di spessore. Tuttavia mediante opzionali opzioni software e trasduttori il 45MG può realizzare applicazioni significativamente più avanzate rispetto a un misuratore di base. Inoltre la maggior parte delle opzioni sono disponibili singolarmente al momento dell'acquisto o integrabili successivamente in base alle necessità.
- Compatibile con la linea completa di trasduttori a doppio elemento per le misure di spessore di parti in metallo corrose internamente
- Modalità Min./Max.
- Due modalità di allarme
- Modalità differenziale
- B-scan in funzione del tempo
- Tasso di riduzione
- Regolazione del guadagno (standard, alto e basso)
- Blocco dello strumento mediante password
-
Funzionalità opzionali
- Passaggio da un semplice misuratore di corrosione a un misuratore di spessore di precisione solamente attraverso la pressione di alcuni tasti. Il 45MG offre cinque opzioni software attivate tramite codici in grado di renderlo uno dei misuratori di spessore più versatili del settore.
- Echo-to-Echo / THRU-COAT®: Mediante la tecnologia Echo-to-Echo viene visualizzato lo spessore reale del metallo ignorando lo spessore dello strato di rivestimento. La misura THRU-COAT permette di misurare gli spessori di rivestimento metallico e non metallico aggiustati in base alla corretta velocità di propagazione dell’onda sonora. Con questa tecnologia non è necessario rimuovere la vernice o il rivestimento dalla superficie.
- Single Element: Per le misure di spessore molto precise su numerosi metalli come plastica, materiali compositi, vetro e ceramiche. Compatibile con i trasduttori Microscan a singolo elemento con intervallo compreso tra 2,25 MHz e 30 MHz.
- High Penetration con Single Element: Per le misure di spessore di materiali a alta attenuazione e alto spessore come la fibra di vetro o i metalli pressofusi. Compatibile con i trasduttori Microscan a singolo elemento con intervallo compreso tra 0,5 MHz e 30 MHz. Incluso nell'opzione Single Element.
- Datalogger: Il 45MG e dotato di un datalogger integrale a comunicazione bidirezionale per informazioni alfanumeriche. Esso permette di salvare e trasmettere le letture di spessore e le forme d'onda. Include il programma di interfaccia GageView™, un programma per Windows.
- Live A-scan con regolazione della forma d'onda: L'opzionale modalità Live A-scan permette agli utenti di visualizzare la forma d'onda ultrasonora (A-scan) direttamente sulla schermata del misuratore, verificare la misura di spessore e effettuare manualmente le regolazioni del guadagno e di altre impostazioni per massimizzare le performance di misura nelle applicazioni complesse. Questa utile opzione è dotata delle seguenti funzionalità: Regolazione del guadagno, Cancellazione estesa, Cancellazione prima eco, Scala e Ritardo.
Progettato per ambienti difficili
- Robusto, grado di protezione IP67
- Atmosfera esplosiva: Testata in base al MIL-STD- 810G, Metodo 511.4, Procedura I.
- Test di resistenza agli urti MIL-STD-810G, Metodo 516.5 Procedura I, 6 cicli per asse, 15 g, 11 ms semisinuisodale.
- Test di resistenza alle vibrazioni in base alla norma MIL-STD-810G, Metodo 514.5, Procedura I, Allegato C, Fig. figura 6, esposizione generale: 1 ora ogni asse.
- Ampio intervallo di temperatura operativa

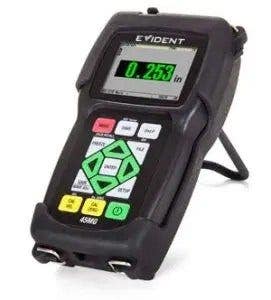

- Opzionale protezione in gomma con supporto

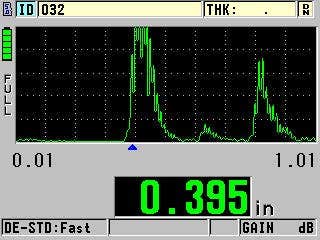

Configurazione di visualizzazione per ambienti interni, opzionale modalità A-scan
Progettato per un uso semplice

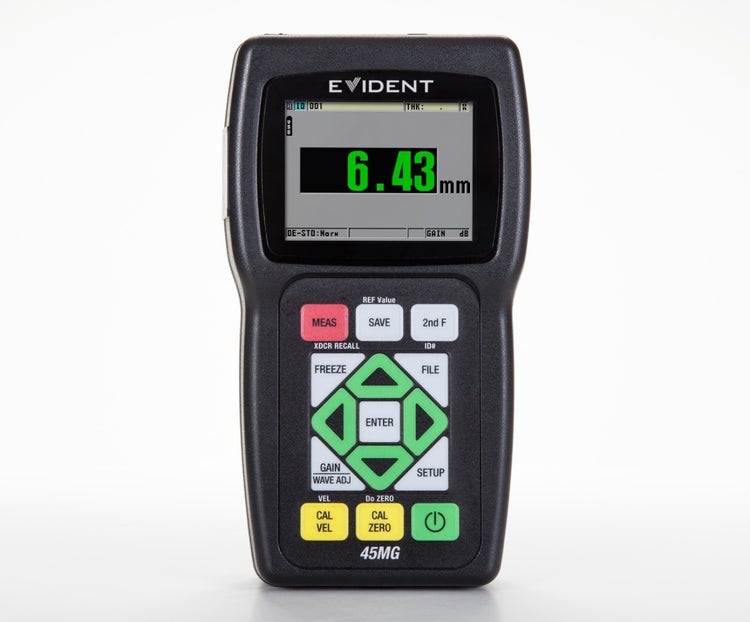

- Tastierino facile da usare per un controllo totale con la mano destra o sinistra
- Interfaccia semplice con accesso diretto alla maggior parte delle funzioni
- Registrazione dei dati nella scheda di memoria microSD interna o estraibile
- Porta di comunicazione USB
- Opzionale datalogger alfanumerico con una capacita di registrazione di 475 000 letture di spessore o di 20 000 forme d'onde.
- Configurazioni predefinite e personalizzate per sonde a singolo elemento(opzionale)
- Blocco dello strumento protetto da password
- Display a colori transflettivo QVGA per una leggibilità superiore in ambienti interni ed esterni

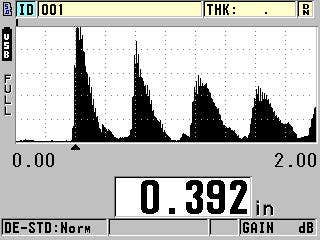

Configurazione di visualizzazione per ambienti esterni, opzionale modalità A-scan
Specifiche tecniche
| Misure | Modalità di misura con trasduttore a doppio elemento | Intervallo di tempo che intercorre tra il ritardo di precisione successivo all'impulso di eccitazione e la prima eco |
| Echo-to-Echo (opzionale) | Intervallo di tempo tra due echi di fondo successivi per tralasciare lo spessore della vernice o del rivestimento | |
| THRU-COAT® (opzionale) | Misura dello spessore di metallo effettivo e del rivestimento mediante una sola eco di fondo (trasduttori D7906-SM, D7906-RM e D7908) | |
| Modalità di misura con trasduttore a singolo elemento (opzionale) | Modalità 1: Intervallo di tempo tra l'impulso di eccitazione e la prima eco di fondo Modalità 2: Intervallo di tempo tra l'eco della linea di ritardo e la prima eco di fondo (trasduttori a immersione o con linea di ritardo) Modalità 3: L'intervallo di tempo tre echi di fondo successivi alla prima eco di interfaccia generata in seguito all'impulso di eccitazione (trasduttori a immersione o con linea di ritardo) |
|
| Intervallo di spessore | Da 0,080 mm a 635 mm (da 0,003 in. a 25,0 in.) in funzione del materiale, del trasduttore, delle condizioni della superficie, della temperatura e della configurazione selezionata (l'intervallo completo richiede l'opzione Single Element) | |
| Intervallo della velocità di propagazione dell’onda ultrasonora nel materiale | da 0,508 mm/μs a 18,699 mm/μs (da 0,020 in./μs a 0,7362 in./μs) | |
| Risoluzione (selezionabile) | Bassa: 0,1 mm (0,01 in.) Standard: 0,01 mm (0,001 in.) Opzione Single Element: 0,001 mm (0,0001 in.) |
|
| Intervallo di frequenza del trasduttore | Di serie: Da 2,25 MHz a 30 MHz (–3 dB); High Penetration (opzione Single Element): Da 0,50 MHz a 30 MHz (–3 dB) | |
| Generale | Intervallo della temperatura operativa | Da −10 °C a 50 °C (da 14 °F a 122 °F) |
| Tastierino | A tenuta, codificato cromaticamente, con informazioni tattili e sonore | |
| Telaio | Resistente agli urti e all’acqua; telaio e connettori con guarnizioni a tenuta. Conforme al grado di protezione IP67. | |
| Dimensioni (Larghezza x Lunghezza x Altezza) | Generali: 91,1 mm x 162 mm x 41,1 mm (3,59 in. x 6,38 in. x 1,62 in) | |
| Peso | 430,9 g (0,95 lb) | |
| Alimentazione | 3 batterie di tipo AA e USB | |
| Durata della batteria | 3 batterie alcaline di tipo AA: Da 20 a 21 ore 3 batterie NiMH di tipo AA: Da 22 a 23 ore Batteria al litio di tipo AA: Da 35 a 36 ore |
|
| Norme | Progettato per la conformità alla norma EN15317 | |
| Visualizzazione | QVGA a colori transflettivo | Display a cristalli liquidi di 54,61 mm x 41,15 mm (2,15 in. x 1,62 in.) |
| Rettifica | Onda intera, RF, semiperiodo + o semiperiodo- (opzione Waveform) | |
| Ingressi/Uscite | USB | 2.0 client |
| Scheda di memoria | Scheda di memoria estraibile microSD con capacita massima di 2 GB | |
| Datalogger (opzionale) | Datalogger | Il 45MG identifica, registra, richiama, cancella e trasmette le misure di spessore, le immagini delle forme d'onda e le informazioni delle configurazioni del misuratore attraverso la modalità USB o microSD. |
| Capacità | 475 000 letture di spessore o 20 000 forme d'onda con le misure di spessore | |
| Nomi dei file, ID e note | Fino a 32 caratteri per i nomi dei file e fino a 20 caratteri per gli ID con un numero massimo di 4 note per ID | |
| Struttura dei file | 6 strutture di file predefiniti o personalizzati in base all’applicazione | |
| Report | Funzionalità integrata al misuratore di presentazione della sintesi di statistiche, Min./Max. |
Pacchetto di serie
- Misuratore di spessori a ultrasuoni digitale 45MG
- Batterie alcaline AA
- Blocco di taratura a due spessori e accoppiante
- Cavo USB
- Manuale d’uso su CD
- Funzioni di misura: Modalità Min./Max., due modalità di allarme, modalità differenziale, B-scan, tasso di riduzione e blocco programmabile
Funzioni software opzionali
- 45MG-SE (U8147022): Opzione Single Element per usare i trasduttori a singolo elemento con un intervallo di frequenza compreso tra 2,25 MHz e 30 MHz.
- 45MG-SE (U8147023): Opzione High Penetration con Single Element per usare i trasduttori a singolo elemento con un intervallo di frequenza compreso tra 0,5 MHz e 30 MHz.
- 45MG-EETC (U8147021): Echo-to-Echo e THRU-COAT®
- 45MG-WF (U8147019): Opzione Waveform
- 45MG-DL (U8147020): Datalogger interno incluso il programma di interfaccia GageView
Accessori opzionali
- MICROSSD-ADP-2GB (U8779307): Scheda di memoria microSD estraibile da 2 GB
- 45MG-RPC (U8779676): Protezione in gomma con supporto
Opzioni software
Opzione Echo-to-Echo / THRU-COAT®
Echo-to-Echo
Il misuratore visualizza lo spessore reale del metallo ignorando lo spessore dello strato di rivestimento mediante echi di fondo multipli:
- Echo-to-Echo automatico
- Echo-to-Echo manuale (solamente con l'opzione A-scan) che permette:
- Regolazione del guadagno
- Cancellazione estesa
- Cancellazione dell'eco

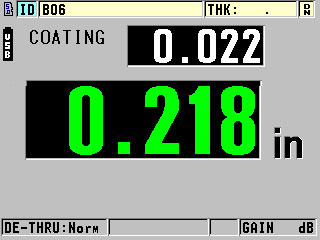

Tecnologia Thru-Coat
| Uso di una singola eco di fondo per misurare lo spessore reale del metallo. La tecnologia permette di rilevare lo spessore del metallo e del rivestimento, regolati singolarmente in funzione della correzione della velocità di propagazione dell'onda sonora nel materiale. Con questa tecnologia non è necessario rimuovere la vernice e il rivestimento dalla superficie. La tecnologia THRU-COAT si avvale dei trasduttori a doppio elemento D7906-SM, D7906-RM e D7908. |

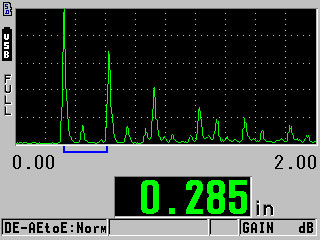

Modalità Echo-to-Echo automatica con A-scan
(forma d'onda non attivata)

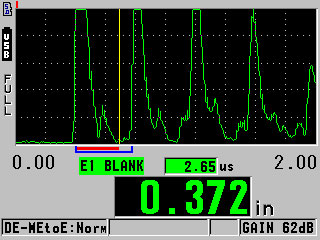

Echo-to-Echo manuale con regolazione mediante cancellazione della prima eco di fondo

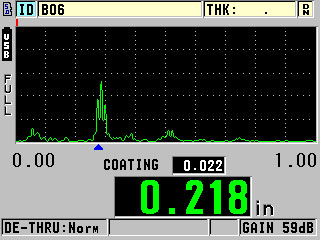

Modalità Thru-Coat con forma d'onda opzionale
Opzione software Single Element
L'opzione software Single Element permette di realizzare delle misure di spessore molto precise fino a 0,001 mm (0,0001 in.) Compatibile con i trasduttori Microscan a singolo elemento con intervallo compreso tra 2,25 MHz e 30 MHz.
- Per la maggior parte dei materiali, per un ampio intervallo di spessori
- Bottiglie, tubazioni, tubi e laminati di plastica fino a uno spessore minimo di 0,08 mm (0,003 in.)
- Contenitori in metallo, nastri in acciaio e componenti meccaniche fino a uno spessore minimo di 0,10 mm (0,004 in.)
- Camere cilindriche, pale delle turbine
- Lampadine e bottiglie in vetro
- Componenti sottili in fibra di vetro, gomma, ceramiche e materiali compositi
- Contenitori o superfici curve con raggi di curvatura ridotti
Opzione software Penetration Software con Single Element
Questa funzione permette di usare sonde a bassa frequenza (minimo di 0,5 MHz) a singolo elemento per misurare spessori elevati o materiali a alta attenuazione come la gomma, la fibra di vetro, i materiali compositi e i metalli pressofusi. Inclusa l'opzione Single Element.
- La maggior parte dei materiali a alta attenuazione sonora o di elevato spessore
- Componenti spesse in ghisa
- Nastri e pneumatici spessi in gomma
- Contenitori di stoccaggio e scafi in fibra di vetro
- Pannelli in materiale composito
- Precisione di 0,01 mm (0,001 in.) per frequenze del trasduttore di 0,5 MHz e 1,0 MHz
Opzionale Datalogger e interfaccia PC
Il 45MG è dotato di un datalogger integrale a comunicazione bidirezionale per informazioni alfanumeriche. Esso permette di salvare e trasmettere le letture di spessore e le forme d'onda. L'opzione datalogger include il programma di Interfaccia GageView™.
Opzione datalogger
- Memoria interna di 475 000 misure di spessore o 20 000 forme d'onda con letture di spessore.
- Fino a 32 caratteri per i nomi dei file
- Fino a 20 caratteri per i nomi degli ID (formato TML)
- 6 formati dei file: Incrementale, sequenziale, sequenziale con punto personalizzato, griglia 2D, boiler e manuale (da PC) GageView
- Scheda di memoria microSD interna ed estraibile
- Capacita di trasferimento dei file tra la scheda microSD interna ed estraibile
- Comunicazione USB standard
- Trasferimento bidirezionale delle configurazioni dei trasduttori a singolo elemento
- Report statistico integrato
- Vista della matrice integrata con tre colori selezionabili
- Comunicazione del programma di interfaccia GageView™ con il 45MG
- mediante la porta USB
- o lettura e scrittura in una scheda di memoria microSD
- Esportazione diretta nella scheda di memoria microSD di file in formato CSV (comma-separated values) compatibile con Excel e .txt.
Vista della matrice integrata con tre colori selezionabili
Software di interfaccia GageView
- Incluso con l'opzione Datalogger
- Questo programma per Windows acquisisce, crea, stampa e gestisce i dati del 45MG.
- Creazione di file di tipo dataset e survey
- Modifica di dati archiviati
- Visualizzazione di file di tipo dataset e survey (includendo le letture di spessore e le impostazioni di configurazione del misuratore e della sonda)
- Download e upload dei file survey per gli spessori in senso bidirezionale PC-misuratore
- Esportazione dei file survey in formato compatibile con Excel e con altri programmi
- Acquisizione di screenshot
- Stampa di report relativo a Spessore, Tabella di configurazione, Statistiche e Griglia di colori
- Upgrade del software operativo del 45MG
- Download e upload di file di configurazione per sonde a singolo e doppio elemento
Una griglia codificata cromaticamente visualizzata nel proprio PC evidenzia facilmente le situazioni con lo spessore oltre i valori di tolleranza.
I report di misura, contenenti misure, ID e altri parametri, possono essere facilmente generati e stampati.
Una griglia codificata cromaticamente visualizzata nel proprio PC evidenzia le situazioni con lo spessore oltre i valori di tolleranza.
Live A-scan con regolazione della forma d'onda
L'opzionale modalità Live A-scan permette agli utenti di visualizzare la forma d'onda ultrasonora (A-scan) direttamente sulla schermata del misuratore, verificare la misura di spessore e effettuare manualmente le regolazioni del guadagno e di altre impostazioni per massimizzare le performance di misura nelle applicazioni complesse. Questa utile opzione è dotata delle seguenti funzionalità: Regolazione del guadagno, Cancellazione estesa, Cancellazione prima eco, Scala e Ritardo.
