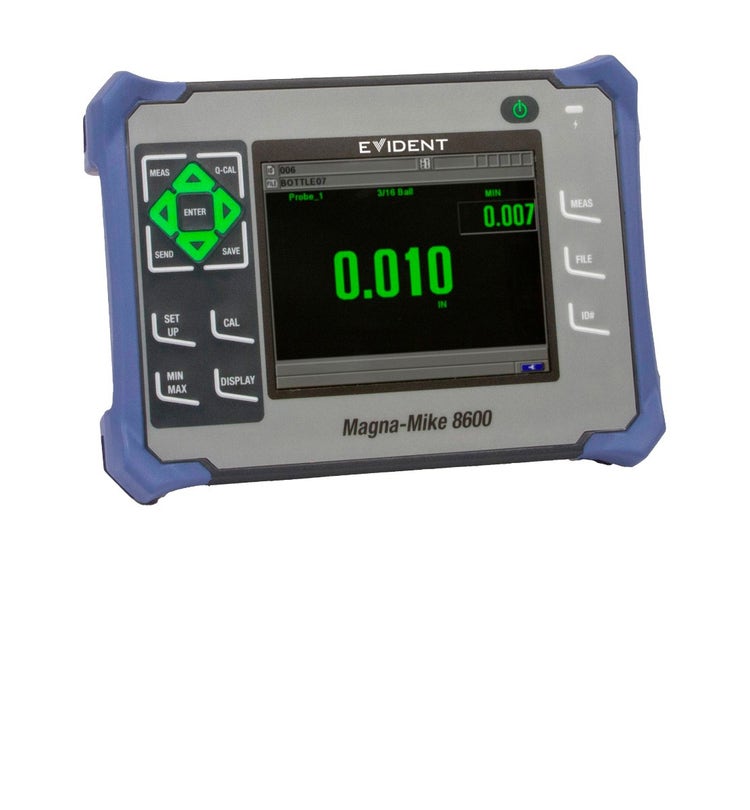

Misuratore di spessori Magna-Mike 8600
Il Magna-Mike® 8600 è un misuratore di spessore portatile che adotta una semplice tecnica basata su un principio magnetico per misurare, in modo affidabile e ripetibile, componenti in materiali non ferrosi. Il funzionamento del Magna-Mike è molto semplice. Le misure vengono eseguite posizionando o passando la sonda magnetica su un lato della componente da ispezionare e collocando un target a sfera di ridotte dimensioni (disco o filo) sul lato opposto. Il target può essere introdotto all'interno di un contenitore. Il sensore a effetto Hall della sonda misura la distanza tra la punta della sonda e il target a sfera. Le misure di spessore vengono visualizzate istantaneamente sull'ampio display a colori facilitandone la leggibilità.
Magna-Mike 8600
Il Magna-Mike® 8600 è un misuratore di spessore portatile che adotta una semplice tecnica basata su un principio magnetico per misurare, in modo affidabile e ripetibile, componenti in materiali non ferrosi. Il funzionamento del Magna-Mike è molto semplice. Le misure vengono eseguite posizionando o passando la sonda magnetica su un lato della componente da ispezionare e collocando un target a sfera di ridotte dimensioni (disco o filo) sul lato opposto. Il target può essere introdotto all'interno di un contenitore. Il sensore a effetto Hall della sonda misura la distanza tra la punta della sonda e il target a sfera. Le misure di spessore vengono visualizzate istantaneamente sull'ampio display a colori facilitandone la leggibilità.
Nuovi accessori e caratteristiche
- Tre nuovi modelli di sonde ad elevata resistenza:
--Dritta ad angolo retto e articolata a basso profiloCappucci sostituibili
--Standard, a punta e superiore (solamente per 86PR-1 e 86PR-2) - Ampia scelta di target
--Target a sfera magnetico da 4,76 mm e 6,35 mm
--Target a filo da 1,14 mm e 0,66 mm - Esteso intervallo misurabile: fino a 25,4 mm
- Ampio display VGA a colori
- Uscite RS-232, USB e VGA
- Alta frequenza di aggiornamento della misura: 60 Hz
- Datalogger alfanumerico ad elevata capacità di archiviazione
- Funzioni Salva e Richiama per i file di taratura
- Capacità di esportazione di file in formato .txt e CSV in una scheda microSD
- Nuovi kit di accessori (kit di taratura)
--Standard: fino a 9,1 mm di spessore
--Superiore: fino a 25,4 mm
--Kit con target a disco
--Kit con target a filo
--Kit per sonda a basso profilo
Tre nuovi modelli di sonda

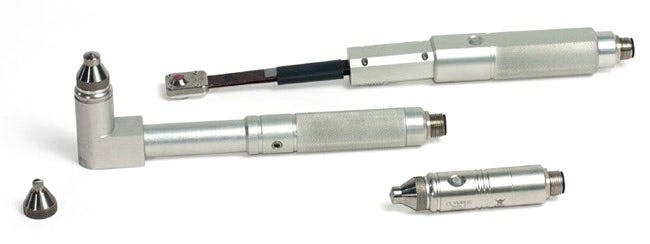

Il Magna-Mike è disponibile con sonde dritte, sonde ad angolo retto e sonde magnetiche articolate a basso profilo. Le sonde 86PR-1 e 86PR-2 sono dotate di cappucci sostitutivi per prolungare la vita delle sonde e ridurre i costi di sostituzione.
Cappuccio standard sostituibile 86PR1-WC
Cappuccio superiore sostituibile 86PR1-EWC
Cappuccio a punta sostituibile 86PR1-CWC
Sonda articolata a basso profilo 86PR-3
Misure possibili da 0,001 mm a 25,4 mm.
Il Magna-Mike offre numerosi tipi di target per potenziare considerevolmente le capacità di misura.
| Target | Spessore minimo | Spessore massimo | Precisione | |
| Taratura di base | Multi-punti | |||
| 86PR-1 e 86PR-2 | ||||
| Sfera da 1,58 mm (80TB1) | 0,001 mm | 2,03 mm | 4% | 3% |
| Sfera da 3,17 mm (80TB2) | 0,001 mm | 6,1 mm | 4% | 2% |
| Sfera da 4,76 mm (80TB3) | 0,001 mm | 9,1 mm | 3% | 1% |
| Sfera da 6,35 mm (80TB4) | 0,001 mm | 9,1 mm | 3% | 1% |
| Nuova sfera magnetica da 4,76 mm (86TBM3) | 4,06 mm | 19,05 mm | 3% | 1% |
| Nuova sfera magnetica da 6,35 mm (86TBM4) | 4,06 mm | 25,4 mm | 3% | 1% |
| Disco piano da 12,7 mm (80TD1) | 0,001 mm | 9,1 mm | 3% | 2% |
| Disco con profilo a V da 6,35 mm (80TD2) | 0,001 mm | 6,0 mm | 3% | 2% |
| Filo con diametro di 1,14 mm (86TW1) | 0,001 mm | 12,7 mm | 3% | 2% |
| Filo con diametro di 0,66 mm (86TW2) | 0,001 mm | 6,1 mm | ||
| Nuova sonda articolata a basso profilo 86PR-3 | ||||
| Sfera da 1,58 mm (80TB1) | 2,0 mm | 4% | 3% | |
| Sfera da 3,17 mm (80TB2) | 4,1 mm | 4% | 2% | |
| Filo con diametro di 0,66 mm (86TW2) | 4,1 mm | 3% | 2% | |
Nota: Tolleranza di misura per le sonde 86PR-1 e 86PR-2 = [(precisione x spessore) + 0,003 mm)], tolleranza di misura per la sonda 86PR-3 = [(precisione x spessore) + (0,025 mm)]
Datalogger alfanumerico interno
Il Magna-Mike® possiede un datalogger ad alta capacità di archiviazione, progettato per memorizzare e trasferire in modo semplice le misure di spessore.
È possibile memorizzare le misure di spessore in quattro formati di file: Incrementale, Sequenziale, Sequenziale con punti personalizzati e Griglia 2D.
- Esportazione di dati o file direttamente in un file Excel mediante WINXL
- Esportazione di dati verso altri programmi SPC
- Uscite USB e RS-232
- Esportazione di file in formato txt e CSV in una scheda microSD
- Capacità integrata di creazione di report
Interfaccia diretta a fogli Excel
Il Magna-Mike 8600 è dotato di uscite RS-232 e USB che permettono l'esportazione di dati direttamente in un file Excel. Il programma d'interfaccia WINXL permette l'esportazione di dati o file di misure di spessore direttamente in un file Excel.
Programma d’interfaccia WINXL
Specifiche tecniche
| Generale | Dimensioni generali | 236 mm x 167 mm x 70 mm (9,3 in. x 6,57 in. x 2,76 in.) |
| Peso | 1,68 kg, inclusa la batteria agli ioni di litio | |
| Tastierino | Inglese, giapponese, cinese e internazionale | |
| Lingue | Inglese, spagnolo, francese, tedesco, giapponese, cinese, portoghese, svedese, norvegese, olandese, polacco, russo, ungherese, ceco e italiano | |
| Archiviazione dati | Dispositivo interno e scheda estraibile microSD da 2 GB | |
| Durata della batteria (opzionale) | 16 ore (ioni di litio) | |
| Esigenze di alimentazione | Rete elettrica: Da 100 VCA a 120 VCA, da 200 VCA a 240 VCA | |
| Tipo di display | Full VGA (640 x 480 pixel) LCD transflettivo a colori | |
| Dimensioni del display (Lungh. x Largh., Diag.) | 117 mm x 89 mm, 146 mm (4,62 in. x 3,49 in., 5,76 in.) |
|
| Modalità di acquisizione Minimo/Massimo | Acquisizione con frequenza di aggiornamento di 60 Hz | |
| Frequenza di aggiornamento del display | 4, 8, 16 e 20 Hz | |
| Allarme | Allarmi alti e bassi | |
| Risoluzione | 0,1 mm, 0,01 mm e 0,001 mm (in funzione dell'intervallo degli spessori) | |
| Data logger | Datalogger alfanumerico interno basato su file | |
| Sonde | 86PR-1 | Sonda dritta standard: lunghezza di 82,30 mm e diametro di 18,62 mm |
| 86PR-2 | Sonda ad angolo retto: testa 58,84 mm x 18,62 mm e lunghezza di 178,57 mm | |
| 86PR-3 | Sonda articolata a basso profilo: lunghezza di 241,3 mm | |
| Test di resistenza | Vibrazione | MIL-STD-810G, Metodo 514.6, Procedura I |
| Caduta | MIL-STD-810G, Metodo 516.6, Procedura IV | |
| Urti | MIL-STD-810G, Metodo 516.6 | |
| Progettato per la conformità al grado di protezione | Sì | |
| Ingressi/Uscite | USB | Una porta USB 2.0 per unità periferica |
| RS-232 | Sì | |
| Scheda di memoria | Scheda di memoria estraibile microSD con capacita massima di 2 GB | |
| Uscita video | Uscita VGA standard | |
| Interruttore a pedale (opzionale) | Programmabile (Save, Send, Meas o Q-Cal) | |
| Temperatura operativa | Da −10 °C a 50 °C |
Dotazioni di serie
Selezionare la sonda e il supporto (dritta, a angolo retto o a basso profilo):
- 86PR-1 (U8470020): Sonda standard, la quale include il seguente articolo
86PRS1 (U8771043): Supporto per sonda costituito da due componenti - 86PR-2 (U8470028): Sonda ad angolo retto, la quale include il seguente articolo
86PRS (U8771044): Supporto per sonda ad angolo retto costituito da due componenti - 86PR-3s (Q7800004): Sonda a basso profilo, la quale include il seguente articolo
86PRS3 (Q7800006): Supporto per sonda a basso profilo costituito da due componenti - 86PC (U8801410): Cavo delle sonde 86PR-1 e 86PR-2
- WinXL (U8774010): Programma d'interfaccia per Excel
Scegliere uno fra i seguenti:
- 86ACC-KIT (U8771068): Kit di taratura standard
86ACC-ER-KIT (U8771069): Kit di taratura superiore
86ACC-PR3-KIT (Q7800005): Kit di taratura a basso profilo - EP-MCA: Alimentatore esterno con caricabatteria
- 8600-MAN-CD (U8778535): CD con manuale (tutte le lingue)
- 600-TC (U8780294): Valigia di trasporto in plastica
- Scegliere uno fra i seguenti:
- 600-C-RS232-5 (U8780299): Cavo RS-232
- EPLTC-C-USB-A-6 (U8840031): Cavo USB
La dotazione di serie può variare in funzione del paese. Contattare il proprio rappresentante locale.
Accessori opzionali
- 86PR-3 (Q7800004): Sonda articolata a basso profilo
- 600-C-VGA-5 (U8780298): Cavo di uscita VGA
- 600-BAT-L-3 (U8051431): Batteria ricaricabile agli ioni di litio
- 85FSW (U8780127): Interruttore a pedale remoto
- 86PR-2 (U8470028): Sonda ad angolo retto
- 86PRS2 (U8771044): Supporto in due componenti per sonda 86PR-2
- 86PCC (U8780323): Cavo spiralato per le sonde 86PR-1 e 86PR-2
- 86PR1-WC (U8780324): Cappuccio sostituibile per le sonde 86PR-1 e 86PR-2.
- 86PR1-CWC (U8780326): Cappuccio a punta per le sonde 86PR-1 e 86PR-2
- 86PR1-WC (U8780344): Cappuccio superiore per le sonde 86PR-1 e 86PR-2
- 80TB1 (U8771030): Target a sfera da 1,58 mm
- 80TB2 (U8771031): Target a sfera da 3,17 mm
- 80TB3 (U8771032): Target a sfera da 4,76 mm
- 80TB4 (U8771022): Target a sfera da 6,35 mm
- 80TD1 (U8771034): Target a disco piano
- 80TD2 (U8771035): Target a disco con profilo a V
- 86TBM3 (U8771039): Target a sfera magnetico da 4,76 mm
- 86TBM4 (U8771040): Target a sfera magnetico da 6,35 mm
- 86TW1 (U8771041): Target a filo da 1,14 mm
- 86ACC-ER-KIT (U8771069): Kit di taratura superiore
- 86ACC-W-KIT (U8771070): Kit di taratura con target a filo
- 86ACC-D-KIT (U8771071): Kit di taratura con target a disco
- 86ACC-PR3-KIT (Q7800005): Kit di taratura della sonda a basso profilo
- 80CAL-NIS (U8771011): Standard di taratura NIST (serie di sei)
*Le specifiche tecniche possono subire modifiche senza preavviso.
Applicazioni
Misura di spessori a effetto di Hall per materiali non ferrosi
Il misuratore di spessori a effetto di Hall Magna-Mike™ 8600 utilizza un semplice metodo magnetico per realizzare misure affidabili e ripetibili su bottiglie di plastica, imballaggi e altri materiali non ferrosi.
Imballaggio e bottiglie di plastica e vetro

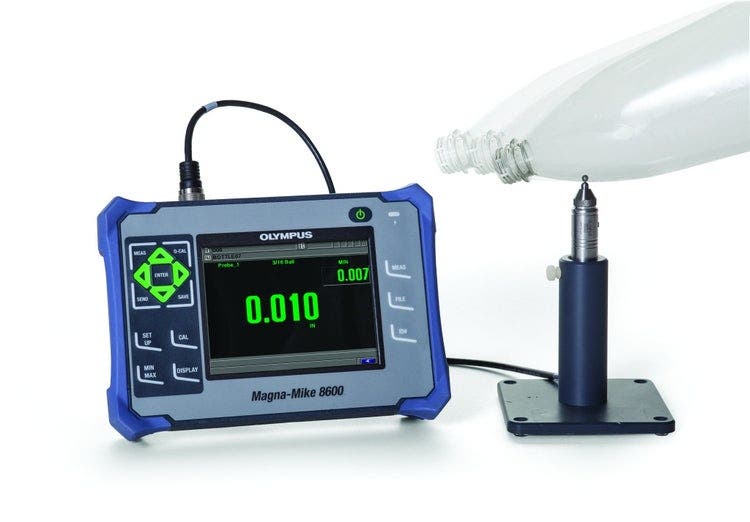

Il misuratore Magna-Mike 8600 misura lo spessore dell'imballaggio e dei contenitori di plastica e vetro per applicazioni in diverse industrie. È sufficiente inserire il target a sfera all'interno del contenitore. La sonda magnetica posizionata all'esterno del contenitore calamita il target a sfera. Il target a sfera in acciaio si sposta all'unisono con la sonda durante la scansione di superfici e angoli. Mediante la funzione Minimum Mode il misuratore visualizza lo spessore corrente e quello di valore minimo.
Contenuti correlati:
Misura di spessori del vetro
Misura di spessori delle pareti di lattine, contenitori e involucri in metallo
Misura di spessore nel settore degli stampaggi per soffiaggio
Settore automobilistico
L'uso della sonda standard, del target a disco e del cappuccio a punta rimovibile in combinazione con il misuratore Magna-Mike 8600, risulta particolarmente efficace nelle applicazioni di misura di giunture sottili nel settore automobilistico.
Contenuti correlati:
Misura dello spessore di giunture dei coperchi di air bag nel settore automotive
^Settore aerospaziale
Il misuratore di spessori Magna-Mike 8600 è stato integrato con successo ai programmi di controllo qualità per la misura di componenti aerospaziali in materiali compositi e non ferrosi. I target a filo possono essere inseriti nei fori di raffreddamento delle pale delle turbine per misurarle. I target magnetici a sfera possono essere usati per misurare le componenti di motori di aerei fino ad uno spessore di 25,4 mm.

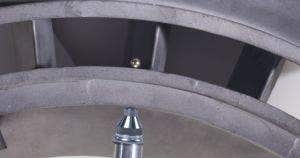

Misura di una componente aerospaziale di 24,1 mm

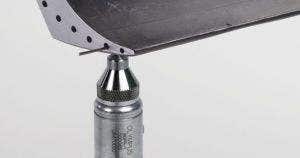

Misura di una pala di turbina mediante il target a filo
Contenuti correlati
Misura di spessore di materiali compositi nel settore aerospaziale
Altre applicazioni
Il misuratore Magna-Mike 8600 può misurare lo spessore di contenitori in plastica e di altri materiali non ferrosi in diverse altre applicazioni come tubazioni in plastica, tubi in gomma, fogli in gomma, calchi in cera e componenti pressofuse non ferrose.
Contenuti correlati
Spessore della parete di tubazioni in plastica
Controlli a ultrasuoni per componenti pressofuse in alluminio e materiali non ferrosi
Misura di spessore di calchi in cera per stampi di precisione
Misura di spessore in tubazioni e tubi in gomma
Misure di spessore per fogli e rivestimenti in gomma
Risorse
Video

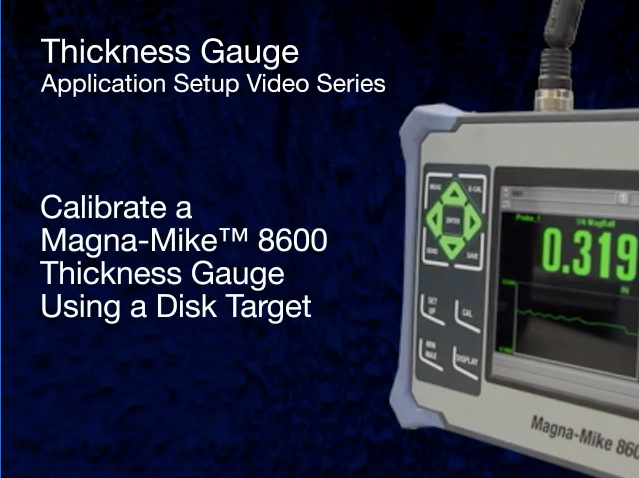

Calibrare uno spessimetro Magna-Mike 8600 utilizzando un target a disco

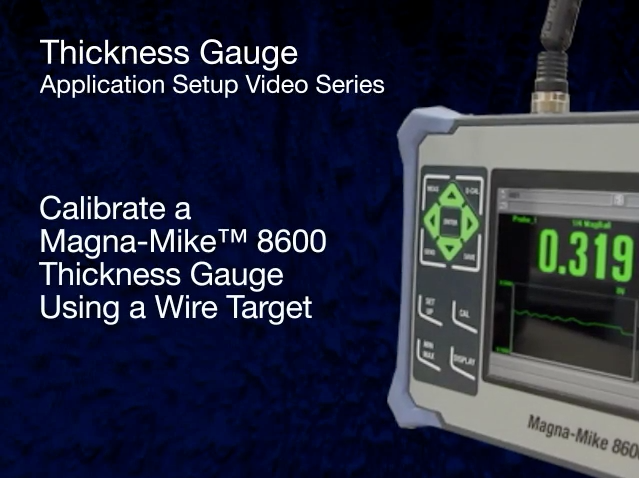

Calibrare uno spessimetro Magna-Mike 8600 utilizzando un target a filo
