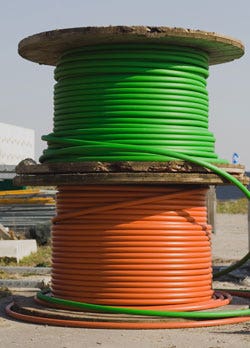

Misura di spessore in tubazioni e tubi in gomma
Le misure di spessori per tubazioni e tubi in gomma sono importanti per il controllo qualità. Senza la necessità di sezionare la componente, i misuratori di spessori possono fornire istantanee misure di spessori accoppiando un trasduttore a ultrasuoni da un lato della componente.
Il diametro minimo del tubo è in genere limitato a 2 mm, sebbene tubi di gomma con parete sottile possono essere schiacciati per facilitare la misura di spessori. In alcuni tubi di gomma, i materiali di rinforzo come fibre o cavi in acciaio rendono complessa o impossibile la misura di spessore della parete totale, specialmente nel caso di rinforzi con tessuti.
Nel caso di rinforzi con fibre è in genere possibile usare il misuratore di spessori Magna-Mike™ 8600 a effetto di Hall per misurare lo spessore totale della tubazione. Lo svantaggio di usare questo metodo di misura è che, per realizzare le misure di spessore della parete, è necessario inserire nel tubo un piccolo target a sfera.
Apparecchiatura consigliata per misurare lo spessore di tubazioni e tubi in gomma
I consigli sugli strumenti e i trasduttori per la misura di tubazioni e tubi in gomma dipendono da variabili come il diametro del tubo-tubazione, l'intervallo di spessore e il tipo di gomma. I misuratori di spessori di precisione come il misuratore 38DL PLUS™, il misuratore Magna-Mike 8600 e il misuratore 45MG con il software Single Element sono usati con diversi tipi di trasduttori come:
- Trasduttore V260 Sonopen™ per tubi con parete sottile con diametri compresi approssimativamente tra 3 mm e 5 mm
- Il trasduttore M110 per diametri maggiori e spessore della parete massima di circa 10 mm
- Trasduttore M1036 per tubi più spessi
In alcuni casi sarà necessaria l'opzione software High Penetration per i misuratori 38DL PLUS e 45MG. Contattare Evident per assistenza nella scelta degli strumenti e dei trasduttori.
Prodotti per l'applicazione
72DL PLUS
Il misuratore di spessori avanzato 72DL PLUS™ assicura una precisa misura di spessori ad ultrasuoni a alta velocità attraverso uno strumento portatile e di facile uso. Compatibile con i trasduttori a singolo elemento con una frequenza massima di 125 MHz, questo innovativo strumento per la misura di spessore è particolarmente adatto per misurare lo spessore di materiali ultra-sottili, come vernice, rivestimenti e plastica multistrato. Può visualizzare simultaneamente lo spessore di un numero massimo di 6 strati.
45MG
L'innovativo misuratore di spessori a ultrasuoni 45MG integra delle funzionalità di misura di serie e delle opzioni software. Questo eccezionale strumento di misura di spessore è compatibile con la nostra completa gamma di trasduttori per misuratori di spessori a singolo o doppio elemento.
38DL PLUS
Il versatile misuratore 38DL PLUS™ può essere usato in combinazione con i trasduttori a doppio elemento in diversi ambiti: dalla misura di tubazioni corrose mediante trasduttori a doppio elemento, alla misura molto precisa di spessori di componenti sottili in materiale multistrato mediante trasduttori a singolo elemento.
Magna-Mike 8600
Il misuratore di spessori ad effetto Hall Magna-Mike™ 8600 utilizza una sonda magnetica per eseguire misure affidabili su componenti sottili di materiale non ferroso come le bottiglie di plastica.
