特長ガスメーターのシステムは、天然ガス業界のキャッシュレジスターです。 ガスメーターチューブは、パイプラインを通るガスの流速/流量を算出する測定システムの重要な部分です。 メーターチューブは、直管部、つまり正確に機械で加工された流速計のすぐ上流側にある配管部からなります。 直管部は、ガスの乱流や不規則性を除去したり最小限に抑えることで、滑らかで均一な流量分布を測定デバイスにもたらします。 対称な流量分布では、測定の正確さが向上します。 よく、直管部の上流側に整流器または整流板が設置され、乱流状態をさらに低減するのに役立ちます。

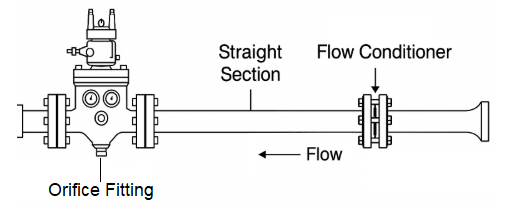

メーター作動図 –主要構成部品を強調表示

NDTはなぜ重要なのですか？

不規則なガス流量分布 = 不正確な測定 = 金銭に関する誤り = 保管輸送地点で、料金の過払いまたは支払不足が起こる可能性があります

上流側生産会社：測定値が一致しない場合、生産者、鉱物の権利保有者、生産したガスを購入する中流側/輸送会社に影響する可能性があります

中流側輸送会社：測定値が一致しない場合、上流側の生産者、生産者の中流側会社、下流側の購入者に影響する可能性があります

下流側精製会社：測定値が一致しない場合、中流側の供給者、供給者の下流側精製所、LDC（地域代理店）に影響する可能性があります

理由の例：

10,000 mcf/日のメーター部で5%の誤差 = 500 mcf

1 mcf = $5.48

500 mcf = $2,740/日

その誤差が6ヶ月見つからない場合= $493,200 の損失/使途不明

何を検査すべきですか？

整流器または整流板： チューブがすべて開いていて、堆積物や残骸がないことを確認してください。メーターの作動場所によっては、こうしたチューブは汚泥や腐食で詰まっていることがあります。それが新しい場所なら、溶接棒、木材、泥、手袋などパイプラインの作業員がパイプライン上流に留置したものがある可能性があります。整流板には止めネジで固定されるものがありますが、時々ゆるんだり外れたり外れたりして、整流羽根がメーターチューブの直管部内で過度に下方に移動することがあります。

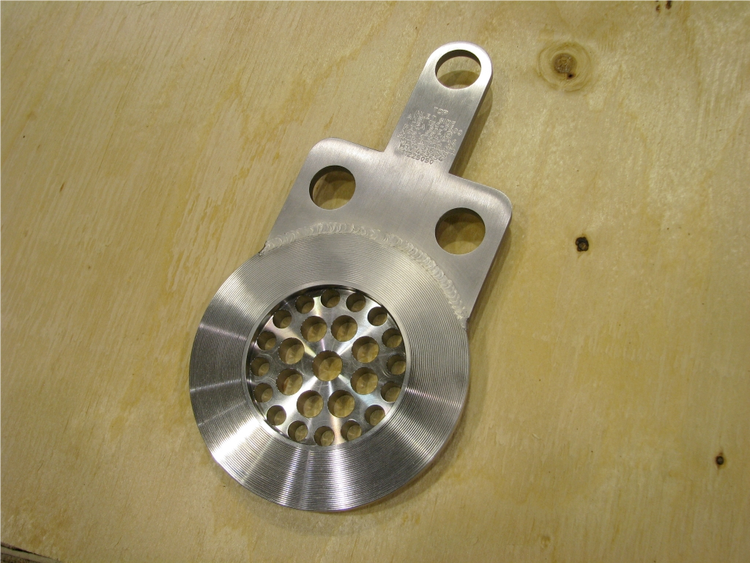

整流板

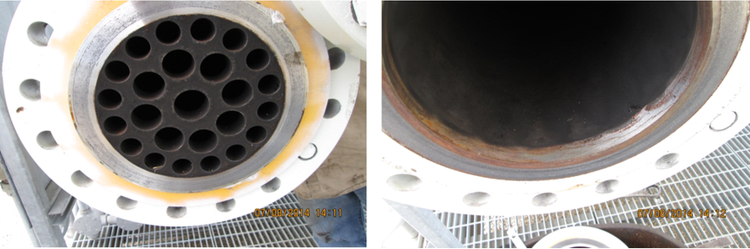

整流器

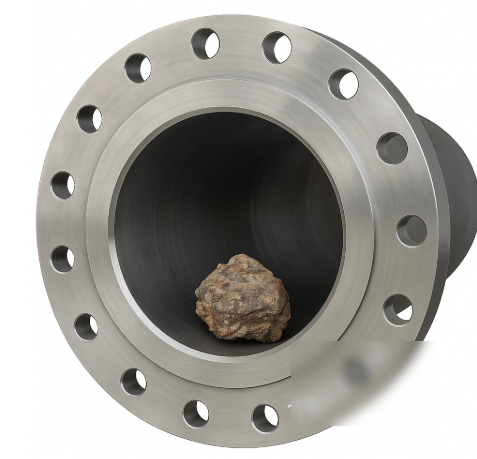

メーターチューブで見つかった残留物

直管部：堆積物、汚泥、腐食が研磨/機械加工したパイプの表面にないよう確認します。 直線部での堆積物はメーターチューブの内径を小さくするため、乱流状態が起こり、使われたガスの容積が過剰に計測されます。 （エラーが発見された時期と契約内容によっては、過大計上分を最大2年分遡って払い戻し・修正する必要が生じることになり、まさに会計上の悪夢です！）

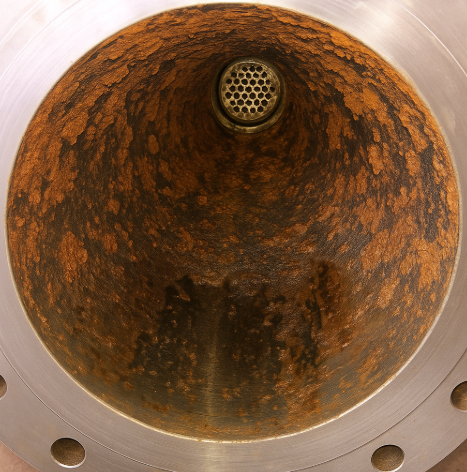

メーターチューブの直線部 – 研磨したメーターチューブの直線部に腐食や堆積物を認める

圧力栓と差圧ポート：圧力栓、差圧ポートの壁面およびメーターまでの配管に沿って、堆積物、汚泥、腐食がないことを確認します。 差圧ポートと配管への堆積物はメーターの精度に大きな影響を与えます。

オリフィス金具：オリフィスプレートのシールリングのシール表面が、メーターチューブに対し滑らかで平らに密封するよう確認します。デュアルチャンバー金具の場合、ギアシャフトを取り外すことなく、オリフィスプレート保持具を押し出したり引き込んだりするギアの歯を挿入して損傷を確認できます。

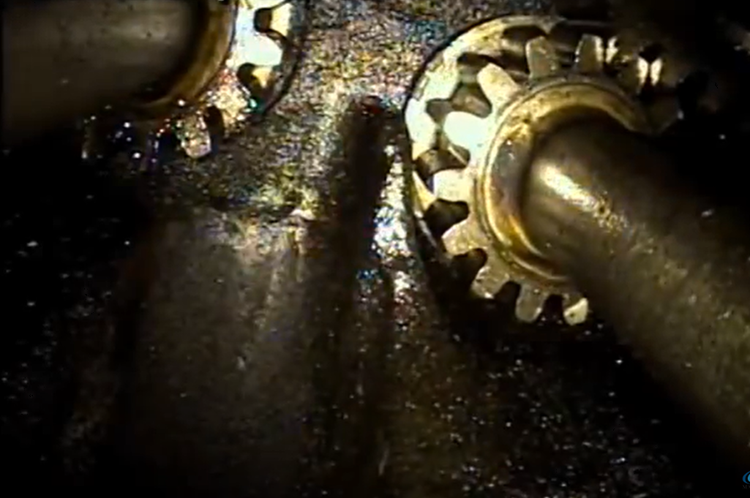

キャリアギアシャフト – 上位オリフィス金具にあるキャリアギアシャフトのギアの歯

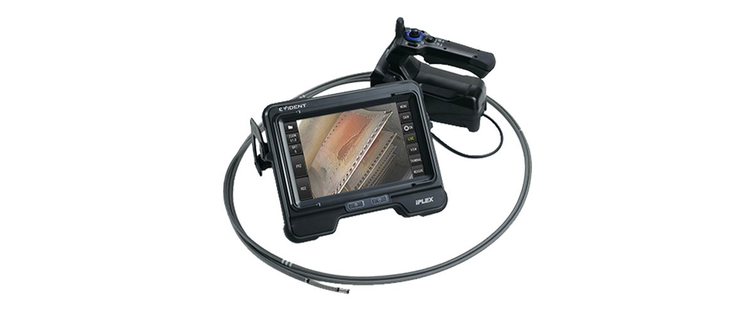

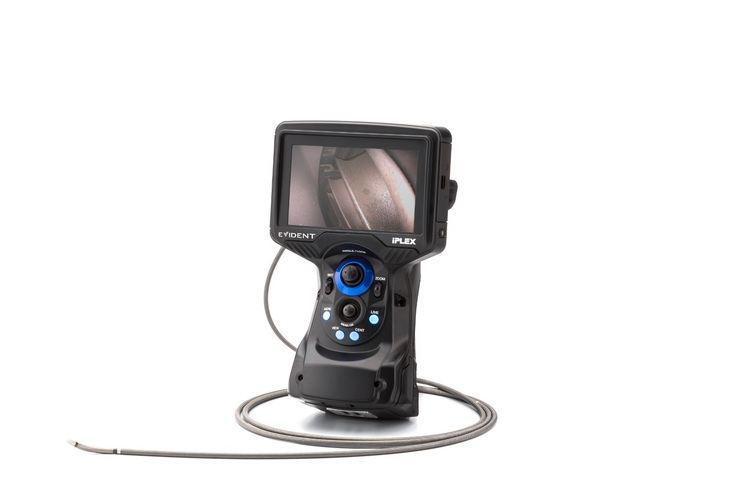

当社のソリューション：  iPLEX G LiteやiPLEX GT 半径6 mm、および3.5 m長がこの用途に適しています。アクセスには問題がないため、直径6 mmが最も適しており、3.5 m長がメーターチューブ全体を検査するのに十分です。

G Liteの携帯性により、技術者はメーターラン周りでも柔軟で使いやすく扱うことができますが、GTの画面サイズや可視性については、明るい太陽光の条件下で画質が上がるため、現場での判断が容易になります。 当社製品は爆発性雰囲気に対しMIL-STD 810Gを遵守しており、この用途に必須な認証です。 測定は一般的には必要ではありません。 メーターチューブ検査の詳細については、チューブを取り出し精密機器で検査します。
