iPLEX G Lite Video Borescope
小型軽量ボディに最先端の機能を搭載した、さまざまな現場に対応できる手のひらサイズのビデオスコープ。明るく見やすい画像と高い記録性を兼ね備え、簡単操作で効率的な検査作業を実現します。
風力タービン検査向けに開発されたIPLEX G Lite-Wビデオスコープは、優れた携帯性かつ高画質で、風力タービンのナセルのような狭いスペースでの検査も効率的に行えます。
IPLEX G Lite/G Lite-W

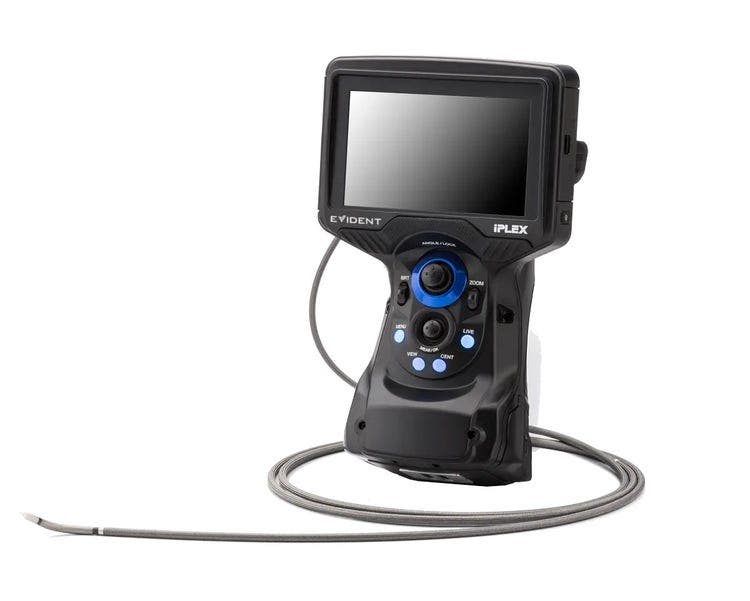

IPLEX G Liteビデオスコープ
小さなボディ、大きな進化
小型軽量ボディに先端機能を搭載した、さまざまな現場に対応できる手のひらサイズのビデオスコープ。明るく見やすい画像と高い記録性を兼ね備え、簡単操作で効率的な検査作業を実現します。
- 目視検査
- ビデオスコープ
この一台がすべてを変える
IPLEX™ One ビデオスコープ ソリューション
10 世代目の IPLEX システムとして、IPLEX One は統合性と拡張性を兼ね備え、内視鏡検査を新たなステージに導きます。現在の検査をよりシンプルに、将来のアップグレードにもシームレスに対応します。革新的な Swoptix™ テクノロジーをはじめ、計測・表示機能の進化、安全なワイヤレス接続、そして従来から高く評価されてきたイメージング性能。IPLEX One は、単なる“次世代”にとどまりません。より良い未来へとつながる、新しい始まりです。

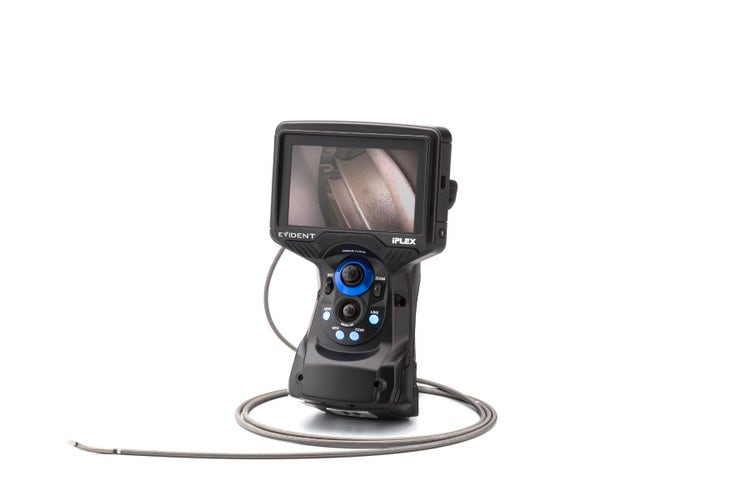

風力タービン向けIPLEX G Lite-Wビデオスコープ
より効率的な風力タービン検査を
風力タービン検査向けに開発されたIPLEX G Lite-Wビデオスコープは、優れた携帯性かつ高画質で、風力タービンのナセルのような狭いスペースでの検査も効率的に行えます。
さまざまな現場に対応
装備が限られる現場でも負担にならない携帯性（重量1.15kg/IPLEX G Lite、1.16kg/IPLEX G Lite-W）を実現。さまざまな現場に気軽に持ち運びでき、使いやすさを追い求めた設計により、 長時間にわたる検査でも快適に操作できます。

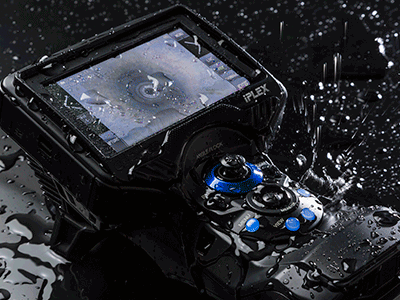

- IP65に加え米軍規格にも適合するタフネス：IP65の防塵、防滴耐性に加えて1.2m落下、振動、耐電磁環境の他、米国国防軍用規格（MIL-STD）にも適応します。
- 検査用途に合わせてスコープを選択：スコープを用途に合わせて、2m、3.5m（外径 4mm/6mm）、10m（外径6mm）から選べます。
- 移動も簡単：ケースも小型で、飛行機にも手荷物として持ち込み可能です。 ケース寸法 455mm (W) x 330mm (D) x 185 (H) mm
より明るく、ずっと見やすく
IPLEX G Lite/IPLEX G Lite-Wビデオスコープは、高画質と携帯性を高次元で両立。小型で軽量なボディに、高画質を実現するさまざまな技術を搭載しています。

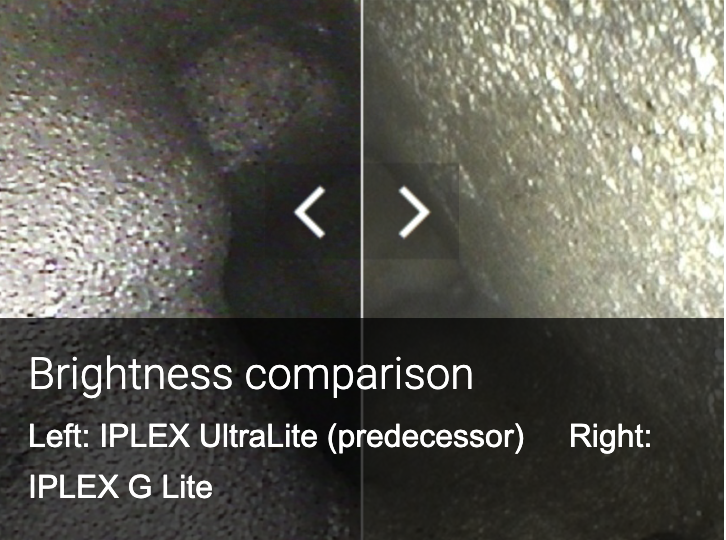

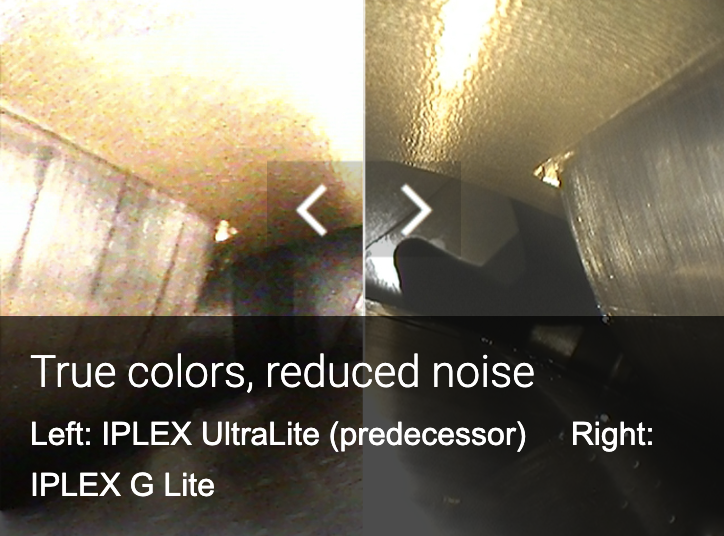

- より明るく、ノイズの少ないクリアな画像：従来モデル（IPLEX UltraLite）の2倍の明るさを実現。ノイズを低減する独自の画像処理技術により、広い空間の観察や欠陥の発見も容 易です。
- 毎秒60フレーム（fps）の滑らかな映像：高いフレームレートによる動画撮影で、動きのある被検体も滑らかに観察と記録ができます。

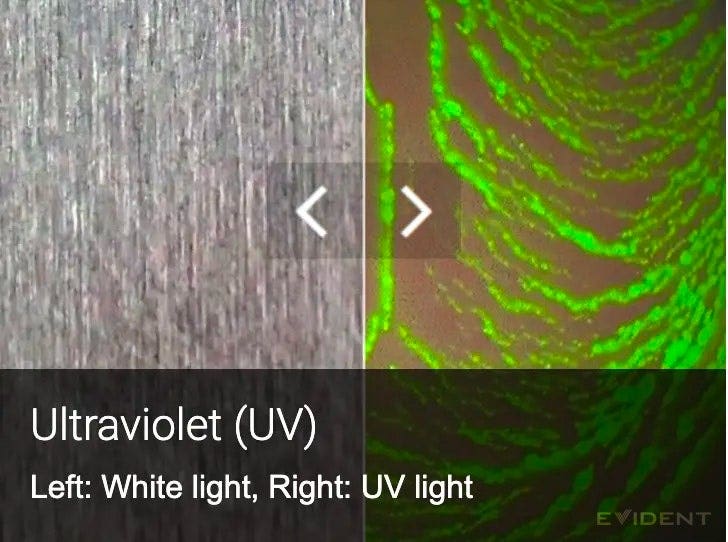

- UVやIRの特殊観察も可能：標準装備の白色光源に加え、オプションで紫外線（UV）や赤 外光（IR）の特殊光源ユニットのユーザー交換が可能*。目に見えないヘアクラックの検出や暗闇での探索など検査用途が拡がります。
- 精密な計測が可能なステレオ計測：視差のある2つのレンズによって、精密な3次元座標で対象を計測できるステレオ計測機能をオプションで準備。また標準で簡単に計測が可能な スケーラー計測を装備しています。
* IPLEX G Liteのみ
作業をより効率的に
小型軽量で頑丈なボディには、ハードな現場にスマートに対応する機能を満載。検査の効率化に大きく貢献します。
- 精密な動きも思い通りの湾曲操作：電動湾曲機能「TrueFeel」を掲載。スコープ先端の操作を狙い通りに行え、ターゲット領域にすばやく到達します。
- 動画撮影中に静止画の撮影も可能：ボタンを押すだけで、動画を撮影しながら静止画も同時に撮影できます。
- 任意点のブックマークが可能：動画確認時に任意の点を指定することで、重要な箇所をすぐに再生できます。
- 「もしも」に備えた録画機能：録画ボタンを押し忘れた場合でも、自動的に30分サイクルの録画を開始します。

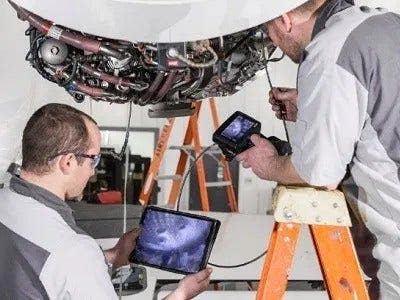

- 検査画像のストリーミング：推奨USB無線LANアダプターを使用したライブ画像ストリーミング機能により、他の検査者とライブ画像を共有することができます。
- データの共有も簡単に： 撮影した静止画や動画の記録データは、IPLEX desktopアプリでお使いのPCへ簡単に、安全にワイヤレスで転送できます。
より効率的な風力タービン検査を
IPLEX G Lite-Wは、風力タービンの検査に特化した以下の機能を備えています。
- オイルが付着しやすい環境でも鮮明な観察をサポートする、密閉型オイル除去レンズ
- ギアボックス検査用に設計された光学系
- 狭い検査箇所に対応する外径4mmスコープ
- 大空間でも十分な明るさを提供するLEDガイドチューブ *
- スコープのクリーニングを容易にする防汚コーティング
* オプション
迅速な検査を実現
IPLEX G Lite-Wの密閉型レンズはオイル除去機能を備えており、ギアボックス内のようなオイルが付着しやすい環境でも鮮明に観察することができます。先端部を密閉構造にすることで、内部へのオイル侵入を防ぎ、先端部に施されたオイル排出溝が、レンズに付着するオイルを排出します。このため、検査中にスコープを抜き出して先端のオイルを除去する手間が省け、より迅速に検査を行えます。
IPLEX G Lite-Wは、耐久性を重視して設計されており、IP65 に準拠し、米国国防軍用規格 （MIL-STD）にも適応しています。ナセルでの高所作業のような過酷な環境下でも、安心してお使いいただけます。また、スコープの湾曲機構も耐久性に考慮し、ベアリングの隙間のような狭いスペースに挿入する際もダメージを受けにくい設計になっています。
風力タービン検査用に最適化

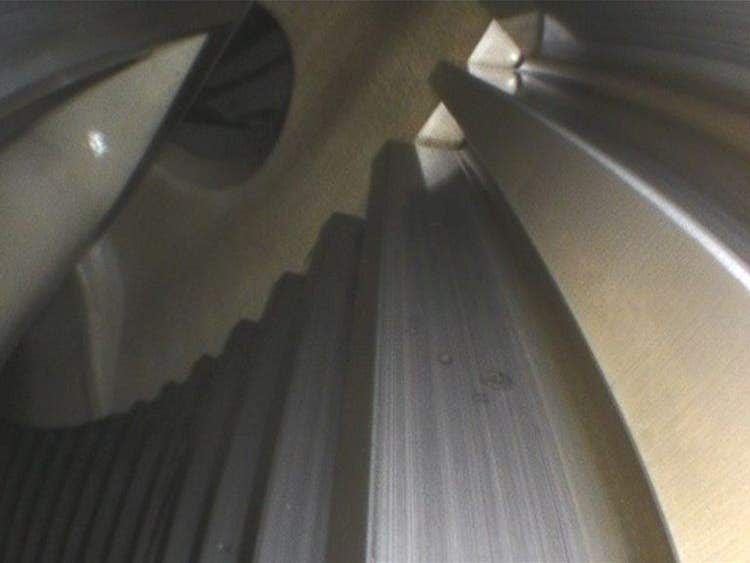

IPLEX G Lite-Wの光学系は、風力タービン検査における主な観察対象である、ベアリングの隙間やギアの近接観察に適した観察深度を備える一方で、ギアボックス内の大空間の観察にもバランス良く対応できるように設計されています。

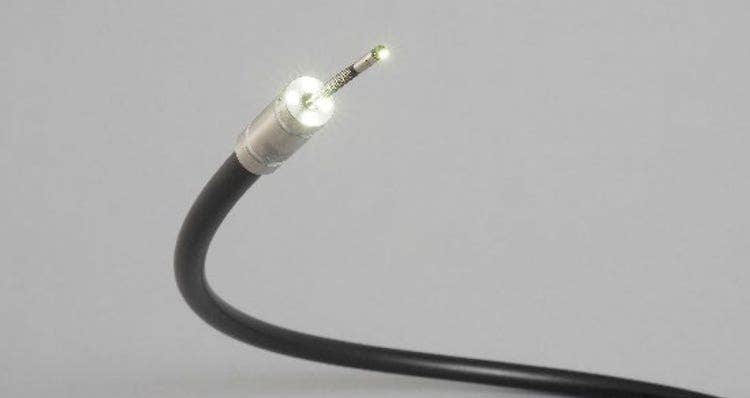

オプションのLEDガイドチューブもまた、風力タービンの検査に適した設計です。ギアボックス内部のような広くて暗い空間も明るく照らし、良好な画像が得られるため、検査を短時間で行うことができます。用途に合わせ任意の形状に曲げられるLEDガイドチューブを併用すれば、スコープ操作も片手で簡単に行えるので、外径4mmのスリムなIPLEX G Lite-Wスコープをギアボックス内の狭い隙間にも楽に挿入できます。
持ち運びやすく、クリーニングも簡単

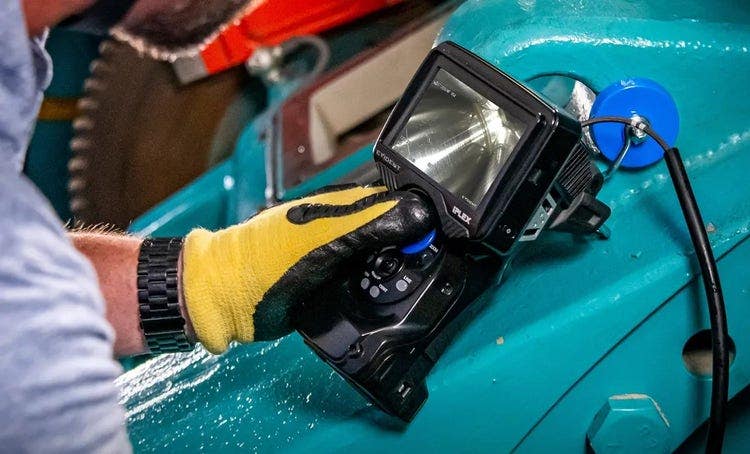

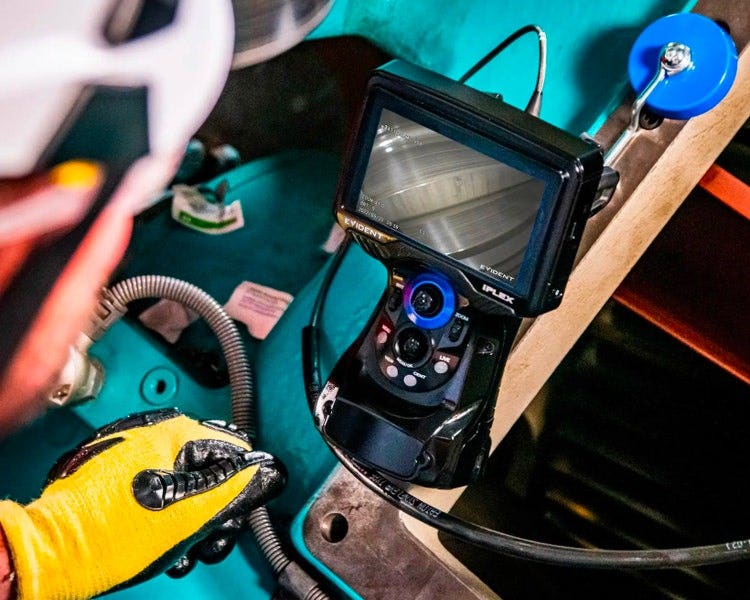

重さわずか1.16kgのコンパクトなIPLEX G Lite-Wは携帯性に優れ、ナセルのような狭い場所でも、市販のマグネットフックとアームを使ってビデオスコープ本体とガイドチューブを使いやすい位置に固定できるなど、取り回しが容易です。また、応答性の良いタッチスクリーンは手袋をはめたままで操作可能です。
スコープには防汚コーティングが施されており、検査後のクリーニングが簡単です。スコープに付着したオイルも、クロスで簡単に拭き取ることができ、メンテナンスにかかる時間を短縮します。
3D解析機能で検査精度を大幅に向上

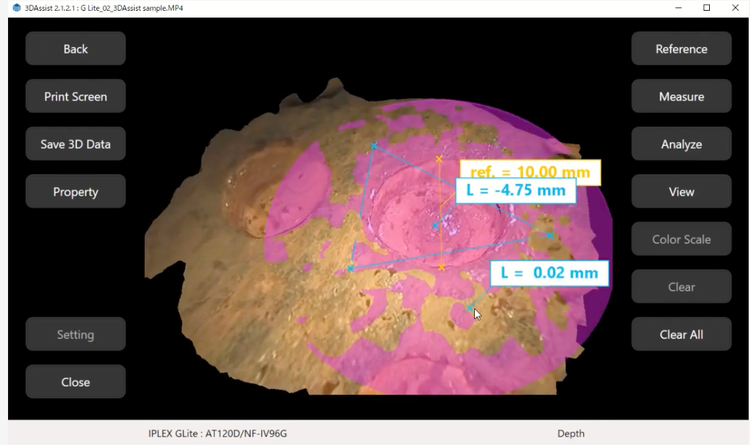

計測機能を搭載しない標準的な光学アダプターでも、当社の3DAssist™ ソフトウェア※を併用すれば、先進の3D画像生成と比較計測が可能になります。本機能により、検査時間の大幅な減少と、検査の質の劇的な向上を実現します。
※IPLEX G Lite-Wは3DAssistソフトウェアに対応していません。
仕様
IPLEX G Lite-W ビデオスコープ 機能・仕様
基本機能
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
画像処理機能
|
画像記録機能
|
||||||||||||||||||||||||||||
計測機能
ステレオ計測機能ーソフトアップグレードによるオプション機能（IPLEX G Liteのみ）
|
使用環境
|
|||||||||||||||||
MIL-STD適合性IPLEX G Lite/IPLEX G Lite-Wは、以下のMIL-STD-810GおよびMI-STD-461G（米国国防軍用規格）に準拠しています。ただし、全ての状況において、無破損、無故障を保証するもの ではありません。詳しくは弊社の販売代理店や営業部門へお問い合わせください。
|
光学アダプター仕様4.0mm IPLEX G Liteスコープ用光学アダプター
6.0mm IPLEX G Liteスコープ用光学アダプター
IPLEX G Lite用ステレオ計測アダプター（Φ4.0mm/Φ6.0mm）
IPLEX G Lite-W 光学仕様
アクセサリー：LEDガイドチューブ MAJ-2535仕様
使用環境
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
*1. 観察深度は、観察像が鮮明に写る距離の範囲を示します。
*2. 挿入部に取り付けた状態でφ4.0mm、φ6.0mm またはφ8.4mmの穴に挿入できます。
*3. 挿入部に取り付けたときの先端部の硬質部長を示します。

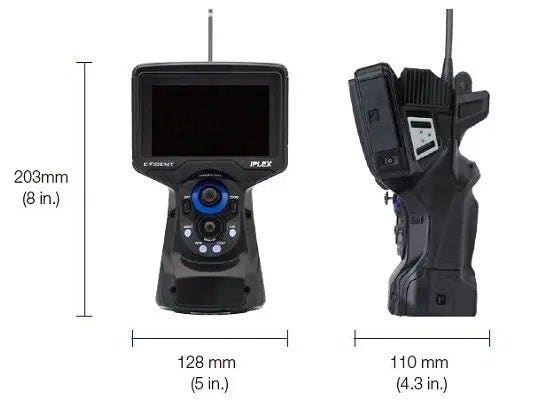

IPLEX G Lite/IPLEX G Lite-Wビデオスコープ 外形寸法
