非破壊検査（NDT）の迅速化と信頼性向上を実現する次世代の渦流アレイプローブ

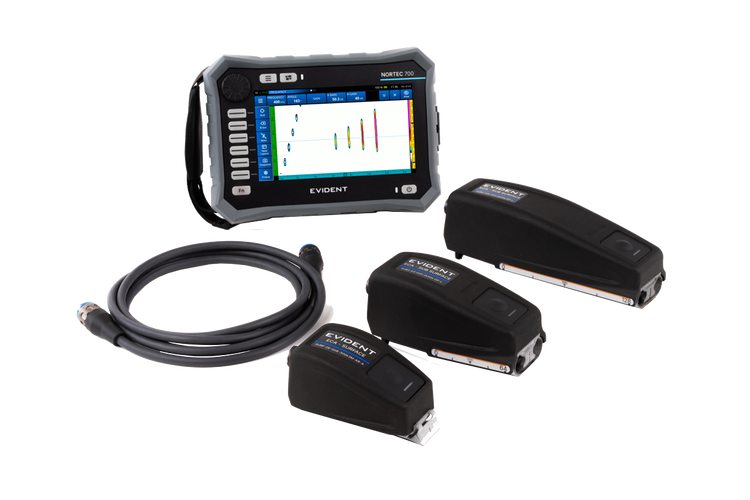

次世代の渦流アレイプローブのラインアップ 厳しい検査要件に対応するように設計されたプローブは、高度な PCB 技術、内蔵エンコーダ、新しいウェッジ形状、およびプログラム可能なリモートスイッチを備え、表面および表面近傍のきずを高精度で検出します。
渦流探傷器 NORTEC™ 700 に対応した新しい ECA プローブシリーズは、自動設定機能、単一のコネクタタイプ、着脱可能なプローブケーブル、内蔵のアラーム LED 表示、およびテフロンテープを使用した交換が容易な摩耗保護機能を備えています。
主な特長：
- データを消去したり、デバイスの動作を停止させたりするためのプログラム可能なリモートスイッチ
- 表面形状に適応する、快適さを追求した新しいウェッジデザイン
- 12 ステップ / mm の分解能を備えた内蔵エンコーダー
- プローブの管理を簡素化する単一のコネクタタイプ
- 均一な信号を実現する 新世代の PCB プローブ技術
- プローブ本体にアラーム用 LED を内蔵
- 着脱可能なプローブケーブル
- テフロンテープによる交換が容易な摩耗防止機能
- 渦流探傷器 NORTEC 700 の自動設定機能
ECA プローブモデル
SURF-25-008-300k3M-DP-A
部品番号： Q2700082
この高解像度の表面用 ECA プローブは、表面に現れるごく微細なきずを検出するために設計されています。
主な用途
- ファスナー周辺の欠陥の検出
- スクライブライン検査
- 極めて微細なきずの高解像度検出
- 表面欠陥の検出
仕様
| 仕様 | 値 |
| 検査範囲 | 25 mm |
| 解像度 | 0.8 mm |
| 周波数範囲 | 300 kHz ～ 3 MHz |
| センサーの数 | 32 |
| 検出能力 | 360°きず |
| エンコーダの分解能 | 12 ステップ / mm |
| 最後のセンサーからプローブの先端 / 端までの距離 | 先端から 1.1 mm、側面から 1.35 mm |
SUBS-64-020-2k50k-DP-L
部品番号： Q2700079
小型の表面近傍 ECA プローブは、アクセスが難しい場合や設置スペースが限られている検査に最適です。
主な用途
- 導電性材料の下（アルミニウムのラップジョイント部の下も含む）の腐食検出
- 導電性材料の下の欠陥検出
- ダブラーエッジ検査
仕様
| 仕様 | 値 |
| 検査範囲 | 64 mm |
| 解像度 | 2.0 mm |
| 周波数範囲 | 2 kHz ～ 50 kHz |
| センサーの数 | 32 |
| 検出能力 | 縦方向および体積方向のきず |
| エンコーダの分解能 | 12 ステップ / mm |
| 最後のセンサーからプローブ先端までの距離 | 5.5 mm |
SUBS-128-020-2k50k-DP-L
部品番号： Q2700080
この広範囲表面近傍 ECA プローブは、より広い範囲を迅速にスキャンできるように設計されています。
主な用途
- 導電性材料の下（アルミニウムのラップジョイント部の下も含む）の腐食検出
- 導電性材料の下の欠陥検出
- ダブラーエッジ検査
- 高速スキャンを必要とする広範囲検査
仕様
| 仕様 | 値 |
| 検査範囲 | 128 mm |
| 解像度 | 2.0 mm |
| 周波数範囲 | 2 kHz ～ 50 kHz |
| センサーの数 | 64 |
| 検出能力 | 縦方向欠陥および体積欠陥 |
| エンコーダの分解能 | 12 ステップ / mm |
| 最後のセンサーからプローブ先端までの距離 | 5.5 mm |
| モデル | 最適の用途または対象 | 検査範囲 | 解像度 |
| SURF-25-008-300k3M-DP-A | 高解像度表面欠陥検出 | 25 mm | 0.8 mm |
| SUBS-64-020-2k50k-DP-L | アクセスが難しい部分の表面近傍検査 | 64 mm | 2.0 mm |
| SUBS-128-020-2k50k-DP-L | 迅速な広範囲表面近傍スキャン | 128 mm | 2.0 mm |
信頼性の高い渦流アレイ探傷性能
当社の新しい渦電流アレイプローブシリーズは、ファスナー周辺の高解像度亀裂検出や、スクライブライン検査、導電性材料下での腐食検出、さらにはは迅速な表面近傍のスキャンなど、幅広い用途で、今日の非破壊検査に求められる柔軟性と性能を提供します。
統合エンコーディングや、PCB センサー技術、NORTEC 700 の自動設定を搭載し、人間工学に基づいて設計されたこれらの ECA プローブは、検査の一貫性を向上、セットアップ時間を短縮し、作業効率を高めます。
