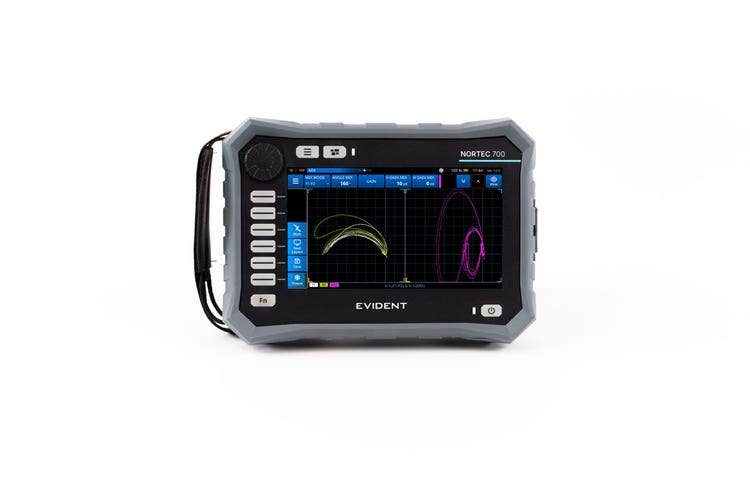

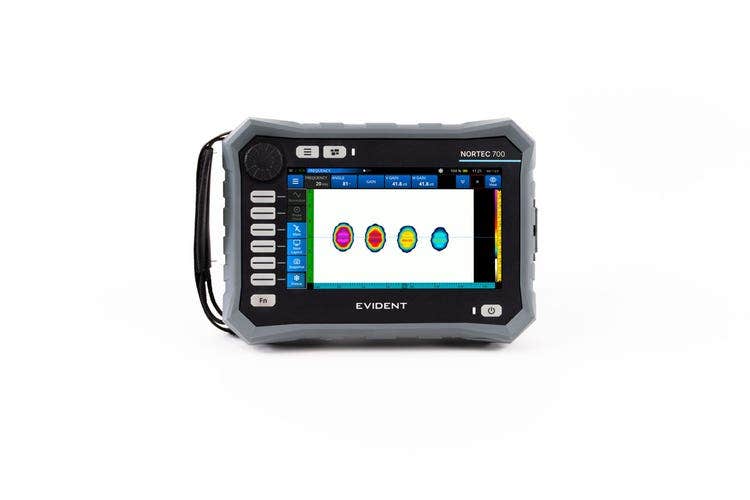

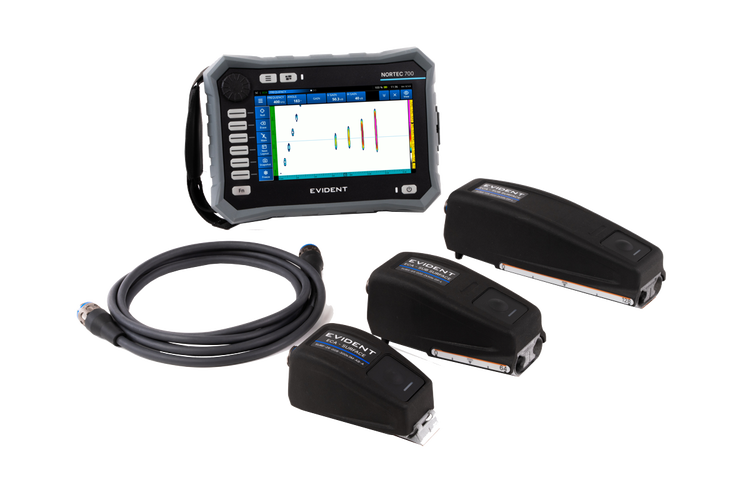

NORTEC 700 Eddy Current Array Flaw Detector

渦流探傷器 NORTEC™ 700： 高度な検査を、より直感的に。

渦流探傷器 NORTEC 700 は現場の作業スタイルに寄り添う革新的で導入しやすい統合ソリューションです。シンプルな操作体系と、次世代プローブ技術や欠陥を明確に捉える表示性能を兼ね備え、検査現場を問わず、迅速に、明確に、そして確実に、検査業務を支援します。 高性能で柔軟性が高く、コスト効率に優れた NORTEC 700 は、幅広い用途に応じたした 3 つのモデルをラインアップしています。

• N700： 従来の渦流探傷（ECT）による単一周波数検査
• N700D： 高度な2重周波数機能とボルトホール検査機能により、さらに高い汎用性を実現

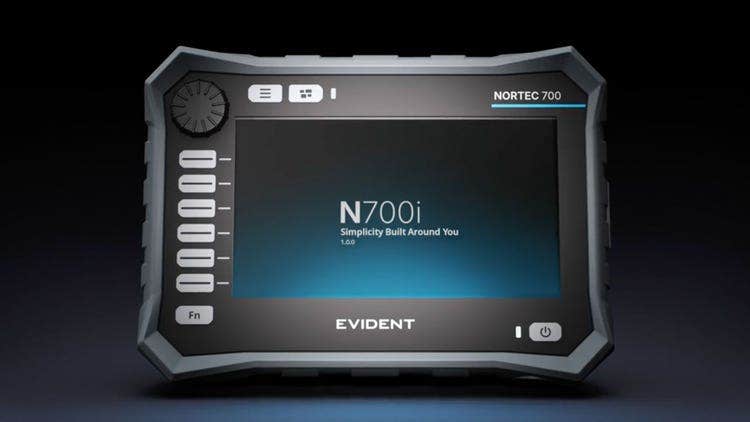

• N700i： ECT に加え、高度な渦流アレイ（ECA）およびレイヤー検出機能を搭載

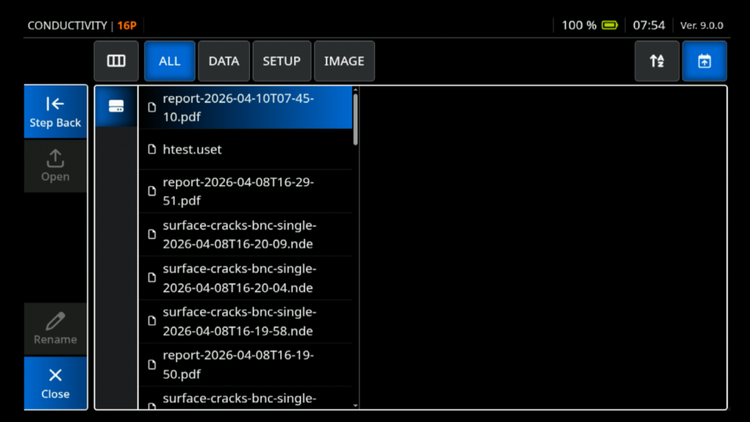

実績ある NORTEC™ 600 シリーズを基盤に開発された NORTEC 700 は、3 つのモデルすべてで共通の人間工学設計、シンプルなワークフロー、そしてデジタルエコシステムとの互換性を備えています。これにより、トレーニングの効率化と機器運用の標準化を実現します。

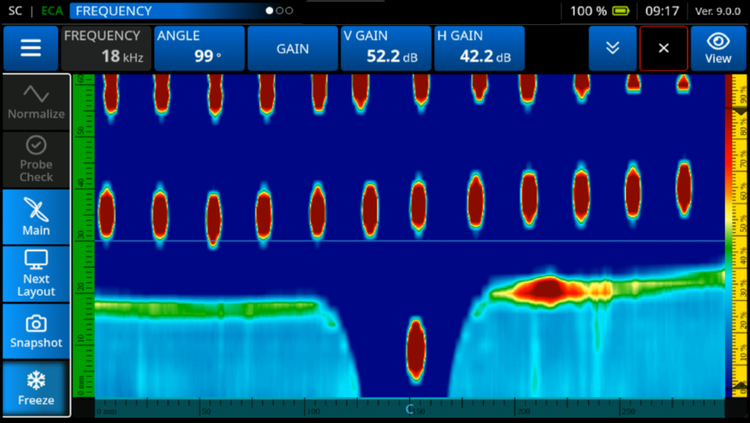

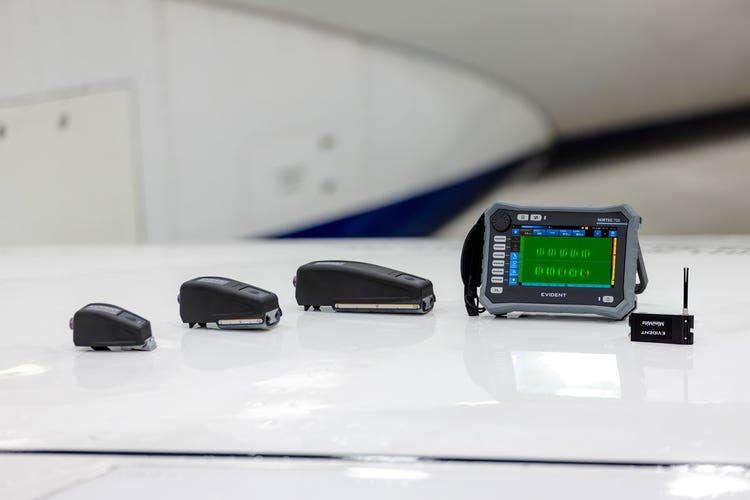

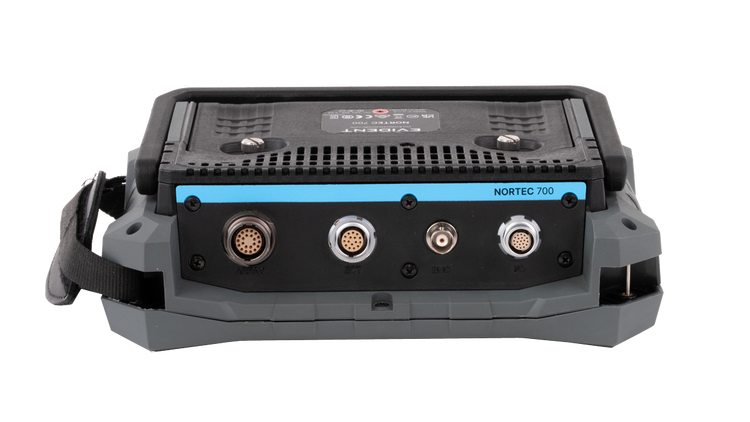

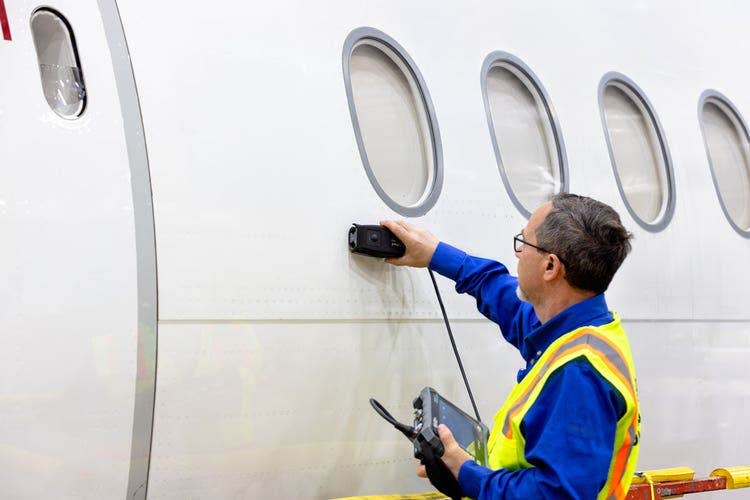

ECT と ECA を統合したシームレスなプラットフォーム

NORTEC 700 は、従来の渦流探傷（ECT）から高度な渦流アレイ（ECA）にシームレスに移行できる統合プラットフォームです。 ユーザーは同じ直感的なインターフェース上で ECTとECAををスムーズに切り替えることができ、設定を維持したまま検査を継続できます。また、用途ごとに別々の装置を用意する必要もありません。

ボルトホール検査とレイヤー検出機能

N700i に搭載された高度な 自動 レイヤー検出機能とフリーズモードにより、ボルトホール検査や多層構造検査の精度がさらに向上します。

高度な信号解析により、ファスナーや裏当て材からの応答と実際の欠陥信号を正確に識別し、誤判定を低減するとともに再検査の削減に貢献します。

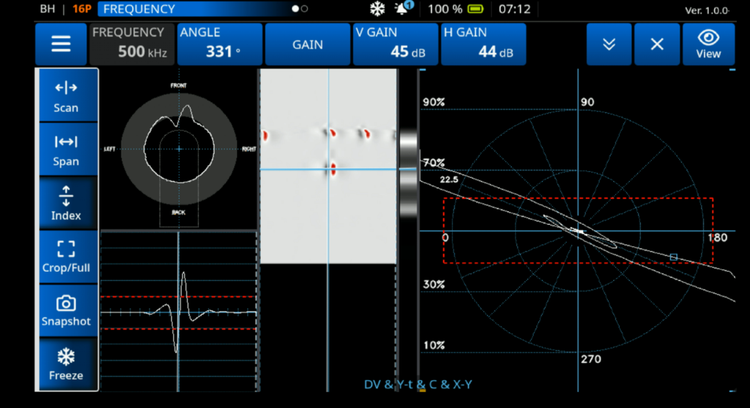

欠陥ビュ*ーア機能は、ボルトホールを真上からみた図の上に MiniMiteTM 回転スキャナーからのきずの位置が分かる信号をオーバレイ表示し、きずの位置特定を簡素化します。

_{*特許出願中}

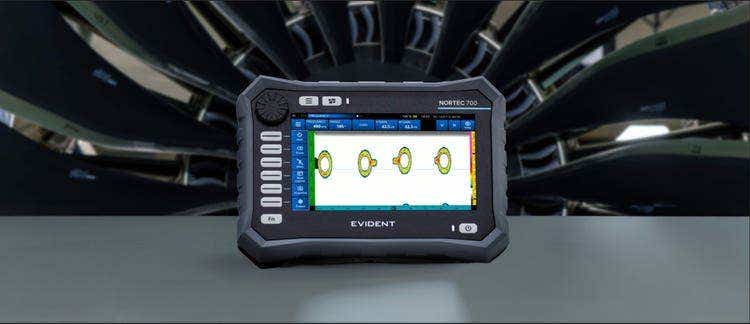

優れた視認性で検査効率を向上

NORTEC 700は、優れた視認性により、検査結果をより迅速かつ確実に評価できるようサポートします。 高輝度・高解像度の 7 inch ディスプレイは直射日光下でも鮮明な表示を維持し、屋内外を問わず安定した視認性を確保します。 強化されたカラーマッピングとリアルタイムイメージングにより、内部欠陥や表面きずを鮮明に表示し、パターンを直感的に識別できます。

また、レスポンスに優れたインターフェースから最適化されたコントラストや輝度設定に至るまで、あらゆる表示要素を検査現場を想定して設計。評価精度の向上、目の負担軽減、そしてシンプルで効率的な検査をサポートします。

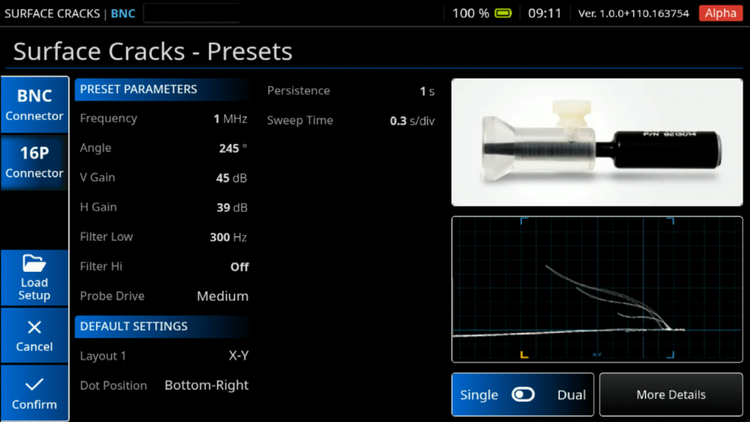

用途に応じたインテリジェント・プリセット

NORTEC 700 は、複雑な検査設定をガイド付きの直感的なプロセスへと変革します。 選択したプローブや検査用途に応じて主要パラメーターを自動設定するため、設定時の迷いをなくし、セットアップ時間を数秒レベルまで短縮します。

あらかじめ最適化された設定により、作業者は最小限のトレーニングで検査業務を開始できます。 またこれにより、作業者や作業シフト間で一貫した検査品質を維持し、規格遵守に貢献するとともに、人為的な操作ミスのリスクを大幅に低減します。

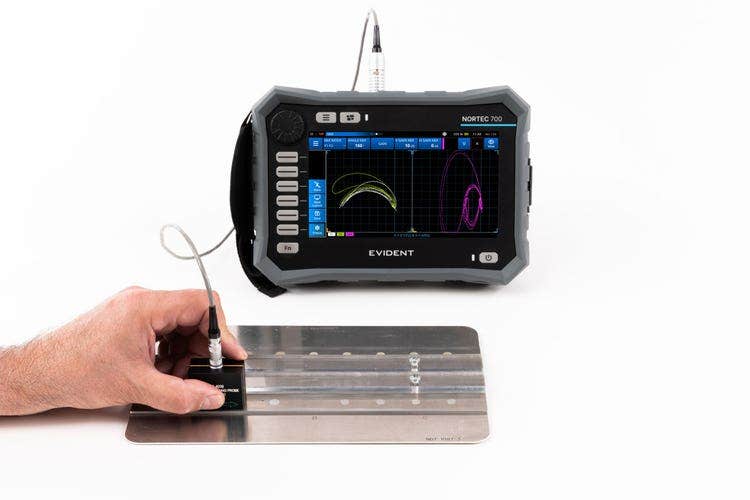

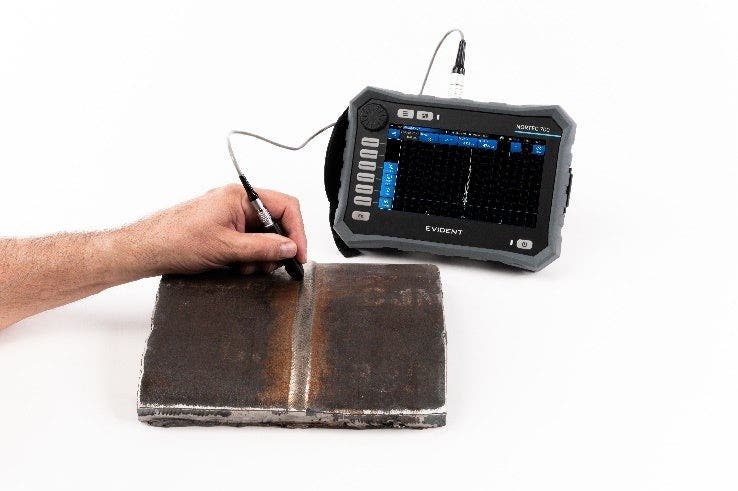

表面 ・ 表面近傍検査（N700、N700D、N700i）

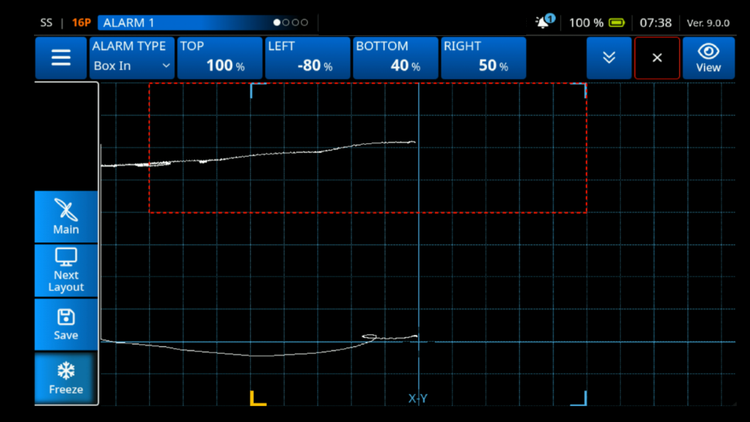

高度な電子回路設計や鮮やかなディスプレイにより、表面および表面近傍の検査において、信号の忠実性を維持します。 中 ～ 高周波数検査向けの標準機能 C - スキャン、インピーダンス平面表示、10 × 10 グリッド、スイープ（ストリップチャート）、複数のアラーム設定、自動リフトオフ 追加機能には、ヌルポイント十字線、細目（拡張）グリッドおよびウェブグリッド、自動内部バランス回路（BNC コネクター用）が含まれます。

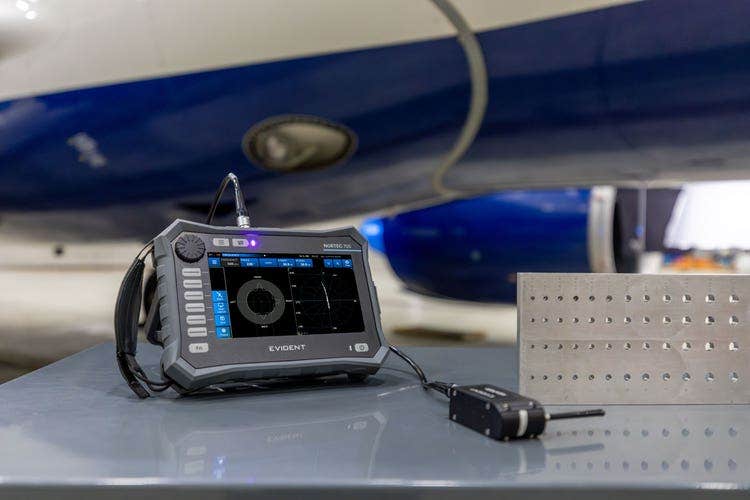

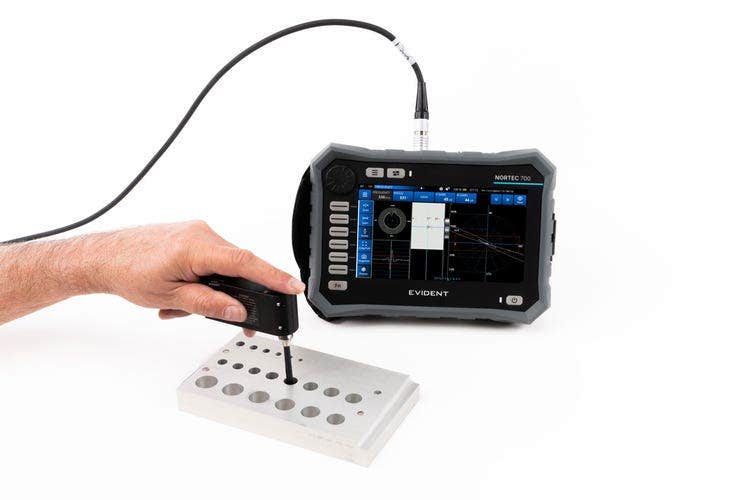

ボルトホール検査（N700D、N700i）

シンプルな設定機能と改良されたフィルターシステムにより、NORTEC 700 はボルトホール検査（回転スキャナー）に最適です。 フィルターは、ボルトホール検査で一般的な「6 の字」パターンの信号応答となるよう標準設定されています。 また、必要に応じて「8 の字」パターンの信号応答に切り替えることも可能です。 さらに簡単に設定するために、Link 機能を有効にすると、スキャナーの回転速度に応じてフィルター設定が自動的に調整されます。

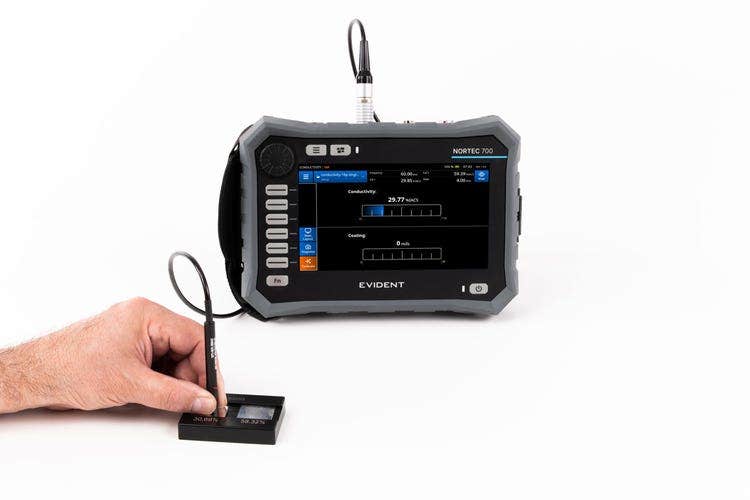

導電率およびコーティング厚さ測定（N700、N700D、N700i）

NORTEC 700 の導電率モードには、ユーザー定義による導電率やコーティング厚さの基準設定などを行う校正ウィザードが搭載されています。 NORTEC 700 は、非強磁性材料上の導電率および非導電性コーティング厚さを最大 0.64 mm まで測定できます。

クリティカルホール検査（N700D、N700i）

NORTEC 700 は、クリティカルなボルトホール探傷も簡単かつ正確に行うことができます。 NORTEC 700 は、幅広い産業用ボルトホールスキャナー、改良された C-スキャンウォーターフォール表示、レイヤーカーソルに対応しているため、多層構造内の欠陥位置を容易に特定できます。 これらの機能に加えて、N700i にはレイヤー検出機能、欠陥ビューア、C-スキャンビューが搭載されています。

2重周波数検査（N700D、N700i）

オールインワン表示機能
最大 3 つまでの設定可能なトレース（周波数 1、周波数 2、ミックスチャンネル）を一画面で同時に表示できる機能です。 各チャンネルは、インピーダンスまたはストリップチャートとして表示され、その表示位置を調整することができます。

リアルタイム測定値
リアルタイム測定値パラメーターでは、標準スクリーンモードまたはフルスクリーンモードで、最大 2 種類までの信号測定を選択して表示できます。 信号のさまざまな振幅と角度（位相）をリアルタイムに把握しながら検査をすることが可能です。

• 3 タイプのピーク間振幅測定（水平、垂直、大きさ）から選択
• ヌルポイントからの水平方向または垂直方向の最大距離
• ピーク間の信号の角度（位相）測定
