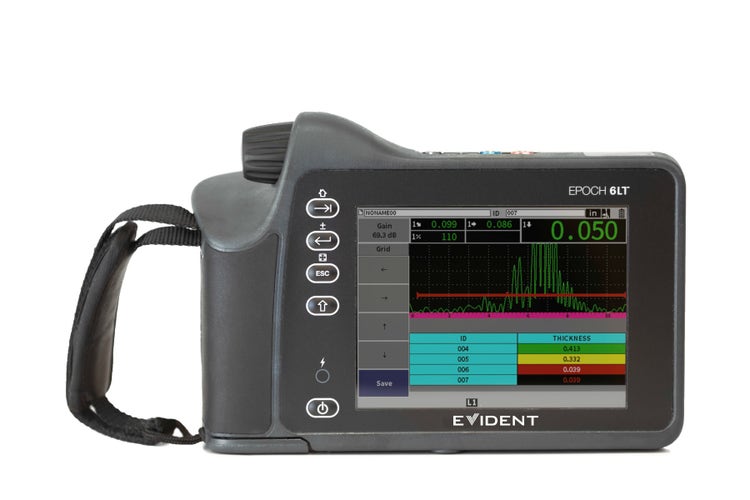

EPOCH 6LT
EPOCH 6LTは、強力な超音波探傷器の機能に加え、ロープアクセスやさまざまなフィールド検査に求められる携帯性を兼ね備えています。
携帯性と探傷性能を追及した探傷器
EPOCH 6LTは、強力な超音波探傷器の機能に加え、ロープアクセスやさまざまなフィールド検査に求められる携帯性を兼ね備えています。

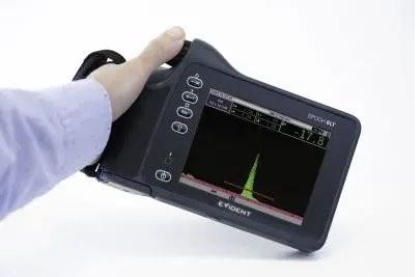

片手で快適に操作できる探傷器
EPOCH 6LTは、持ち運びが簡単で使いやすく、エルゴノミックデザインと堅牢性を兼ね備え、快適な探傷試験を実現します。
- わすか890g、グリップ部を中心に重量バランスが良く 、片手に持って検査をする際の手首の疲労を軽減します。
- ロータリーノブとシンプルなキーパッドは、手袋をはめていても 操作が容易 です。
- IP65/67相当、落下耐性も評価済み
- 明るい場所でも暗い場所でもA-スキャンが読み取り可能な クリアで明瞭なスクリーン
質の高い検査を実現する探傷性能
超音波探傷器EPOCH 6LTのワークフローは、シンプルで簡単です。 小型の装置ながら、従来型の超音波探傷検査（UT）のほぼすべての要求事項に対応する機能と特長を備えています。
- EPOCH 650の主要な機能 を小型・軽量な装置で実現
- ISO-22232:2010 の要求事項に対応
- センターピンID付き探触子の 腐食検査用ソフトウェア（オプション）
- 無線LAN接続（オプション）
厳しい作業環境に配慮したデザイン

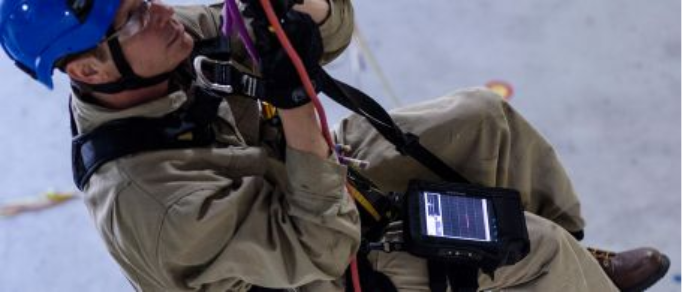

超音波探傷器EPOCH 6LTは、ロープアクセスでの検査に適した機能を備えています。
- オプションの ロープアクセス用アクセサリーキット を使用すると、脚やハーネスに装置を容易に装着でき、ハンズフリーの状態でバランスの維持やプローブの調整が可能
- 横向きから縦向きに 画面表示を回転 し、A-スキャンと読み取り値を適切に視覚化
- 三脚穴を備えているため、Olympusと他社のさまざまなアクセサリーを接続可能
ソフトウェア
片手での操作に適した強力な機能
小型ポータブル超音波探傷器EPOCH 6LTは、探傷試験の広範な用途に対応できるよう、多様なソフトウェア機能をご用意しています。

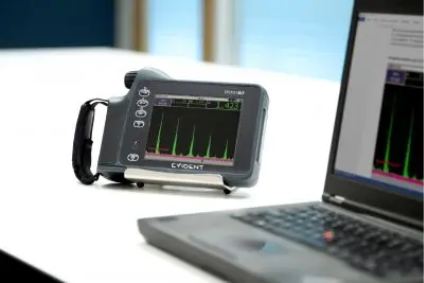

レポート作成用に、保存した検査データを簡単にエクスポートできます。BMP、CSV、PDFなど、さまざまな使いやすいファイル形式で、USBメモリーに検査データを保存し、迅速にデータを共有することができます。
接続とクラウド対応
オプションの無線LAN機能を使用すると、Olympus Scientific Cloud（国内未導入）に探傷器を接続し、強力なクラウドベースの機能にアクセスすることができます。
- ワイヤレスファームウェアアップデート
- ファイルのバックアップとアーカイブ
- リモートによるファイルのアクセスと管理
EPOCH 6LTで使用する全てのファイル形式がクラウドで管理できるため、検査結果のレポートと共有が簡単になりました。
信頼性の高い傷サイジング用の標準ソフトウェア機能
ダイナミックDAC/TCG：信号振幅を、DACカーブやTCG（時間補正ゲイン）画面モードの基準エコー振幅に対するパーセンテージあるいはdBレベルとして計算します。DACは、標準、カスタムDAC警告カーブ、20～80%表示から選択できます。
DGS/AVG：エコー信号をDGS/AVGダイアグラムで評価し、エコーの高さ、傷のサイズ、探触子からの距離の関係を表示できます。
多彩な用途に対応：オプションのソフトウェア機能
AWS D1.1およびD1.5：さまざまなAWS溶接部検査に対応した欠陥（反射源）の「指示評定」を表示します。手動計算による手間を省き、効率的な検査を行うことができます。
底面エコーアッテネーター（BEA）：試験体の底面エコーをゲート2で指定することにより選択的に減衰させます。BEAソフトウェアを使用すると、高ゲインレベルでのスキャンを行いながら、底面エコーの振幅低下の有無をモニタリングできます。
腐食検査用モジュール：この機能では、腐食検査用に、すべての標準的なオリンパスの腐食検査用二振動子型探触子について、選択した探触子に基づく自動超音波設定とプローブ自動認識機能、自動ゲイン制御（AGC）、厚さ測定アルゴリズム、真のV-パス補正、自動ゼロ機能（「Do Zero」）による探触子磨耗による経時変化の補正を行うことができます。また、色分けしたグリッドビューにより、腐食検査レポート作成機能が向上しています。
*腐食検査用モジュールは、EPOCH 6LTファームウェアバージョン1.09以降で使用できます。最新のファームウェアをダウンロードするには、当社のソフトウェアダウンロードページにアクセスするか、ご使用の装置をEvident Connect Cloudに接続してください。
仕様
一般
入力／出力
(1) USB 2.0フルスピードクライアント（タイプMini B）
耐環境性能
パルサー
レシーバー
−3 dBの場合0.2 MHz～26.5 MHz（ISO-22232準拠版）
7種類のデジタルフィルターセット（ISO-22232準拠版）
校正
垂直ビーム（最初の底面エコーまたはエコー to エコー）
斜角ビーム（ビーム路程または深さ）
