HydroFORMスキャナー

Name: HydroFORM フェーズドアレイ半自動スキャナー | Evident | Evident Scientific
Brand: Evident
SKU: hydroform
Availability: InStock

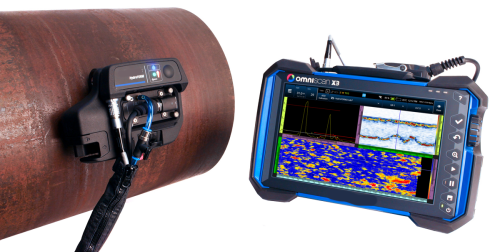

簡単に設置できる2軸エンコード式のPAソリューションである半自動のHydroFORMスキャナーは、大きな表面の高解像度データを迅速かつ確実に取得することができます。ラスタースキャンを容易にするために、XYエンコーダー、独自の水柱システム、音響結合のチェックおよび位置インジケータを備えています。

設置しやすい2軸エンコード式のフェイズドアレイ（PA）ソリューションであるHydroFORM™半自動スキャナーを使用すれば、わずかな時間で広い表面の高分解能データを取得できるため、迅速で信頼性の高い腐食マッピングや内部欠陥検出が可能になります。HydroFORMの標準パッケージには、実績のあるフェーズドアレイリニアプローブと局部水浸探傷システムが装備されていますが、デュアルアレイプローブを組み合わせて使用することもできるようになりました。どちらのオプションも、最大1 mm×1 mmの分解能が可能です。

ラスタースキャンの生産性を最適化するために、HydroFORMシステムには効率を高めるさまざまな特長が備わっています。

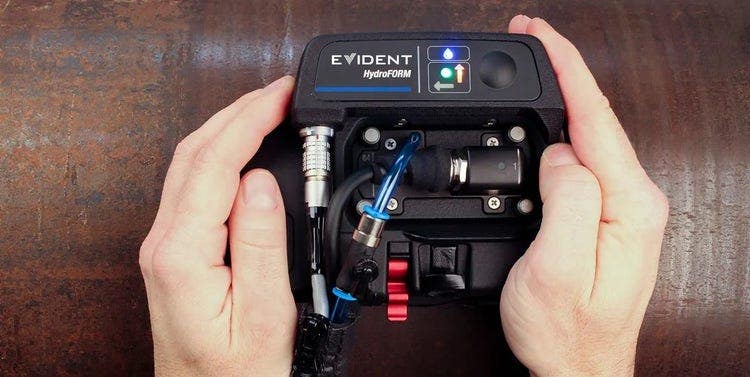

本体一体型のXY軸エンコーダー
スマートインデックスボタン

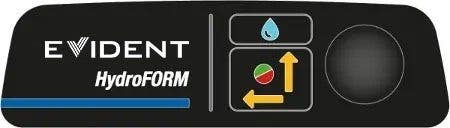

インデックス位置と音響カップリングインジケータLED
スキャン速度チェック
効率の良い気泡管理（I8リニアプローブ使用時）
インデックス軸方向の移動が容易な磁気ホイール（REX2 DLAプローブ使用時）
ブレーキシステム

外径4インチ（101 mm）以上の曲面に簡単に適応このPAソリューションは、以下を含む幅広い用途に適しています。

腐食、摩耗、浸食による減肉のモニタリング
水素誘起のブリスターや製造時に発生するラミネーションなどの内部のきずの検出、またこうしたきずと減肉部との明確な判別

https://adobeassets.evidentscientific.com/content/dam/tnm/videos/HydroForm_LowRes.mp4

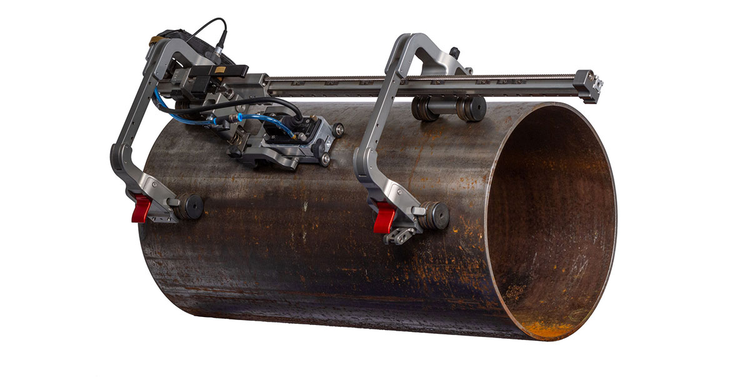

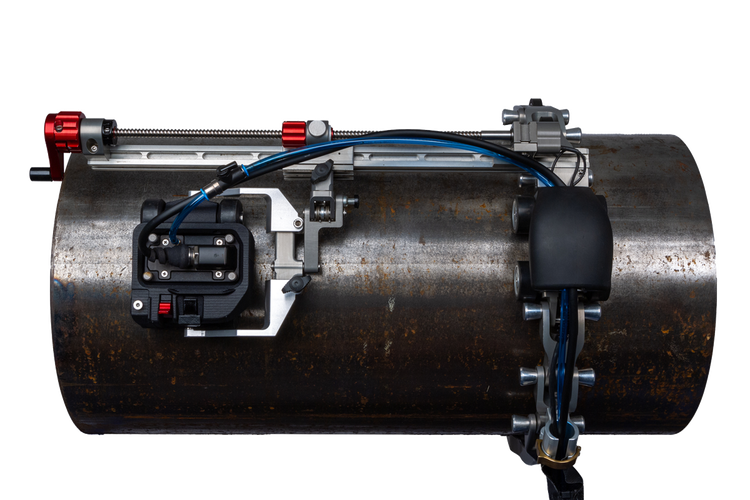

HydroFORMとChainSCANNERによるパイプのXYマッピング例。

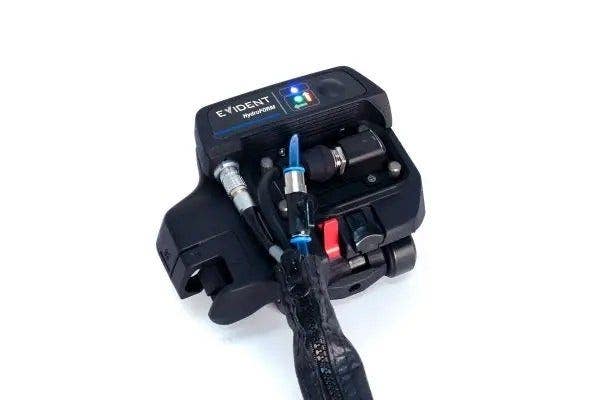

I8局部水浸探傷システムによる粗面・凹凸面の高性能腐食マッピング

カップリング状態の安定性を心配することなく水槽試験装置レベルの高品質なフェーズドアレイ検査が達成できます。発泡樹脂製ガスケットを備えたHydroFORMスキャナーの独自の低フロー水柱設計は、検査対象の表面にフィットします。ウエッジは不要です。

HydroFORMの局部水浸システムのその他の革新的な特徴：

音響カップリングチェック用LEDが水の供給不足を表示
ガスケットプロテクタにより長期間の耐用年数を実現

REX2 DLAプローブによる容易な高解像度腐食マッピング

REX2デュアルリニアアレイ™プローブを選択することで、HydroFORMスキャナーによる腐食マッピングの汎用性と効率が向上します。

ルーフ角をつけた送受信アレイにより、高い表面近傍分解能を実現しているため、より表面の近くで重要なきずを見ることができます。
位相コヒーレンスイメージング（PCI）およびトータルフォーカシングメソッド（TFM）イメージングに最適化され、H2Sなどの腐食メカニズムの検出を向上。
ハードウェッジサスペンションシステムは、外部給水ポンプの必要性をなくし、ロープアクセスや高所など、アクセスが困難な場所での検査を容易にします。
ホイールの安定化により、よりスムーズなスキャニングが可能（カーバイドシステムと比較）。

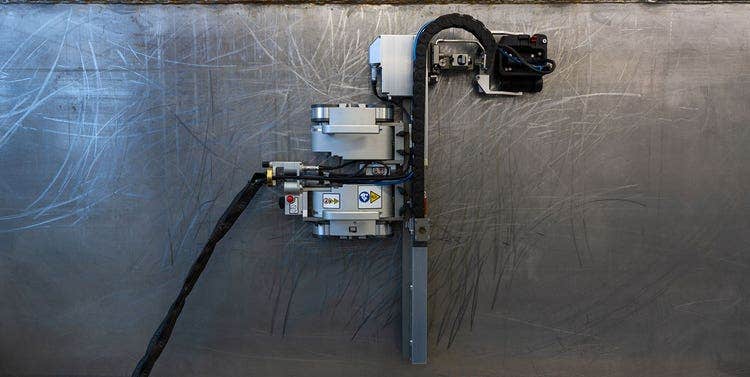

長さ64 mmの開口幅と広いカバレッジ（デュアル64素子またはデュアル32素子）により、データ取得に要する時間が短縮され、モーター駆動のMapROVERスキャナーや遠隔操作のSteerROVERスキャナーなどの自動スキャナーによる高スループットスキャンが可能になります。
