QuickScan iX ECA

QuickScan iX ECAデータ収集装置は、材料生産環境の表面探傷専用に設計されています。実証済みのQuickScan iX PAデータ収集装置と同様に、信頼できる24 V I/O工業規格に適合する設計です。装置あたり最大8台のプローブを接続できます。プローブ数や速度に関して要求の厳しい構成には、複数台の装置を結合可能です。

工程内表面探傷向けの強力な渦流アレイソリューション

QuickScan iX ECAデータ収集装置は、材料生産環境の表面探傷専用に設計されています。実証済みのQuickScan iX PAデータ収集装置と同様に、信頼できる24 V I/O工業規格に適合する設計です。装置あたり最大8台のプローブを接続できます。プローブ数や速度に関して要求の厳しい構成には、複数台の装置を結合可能です。

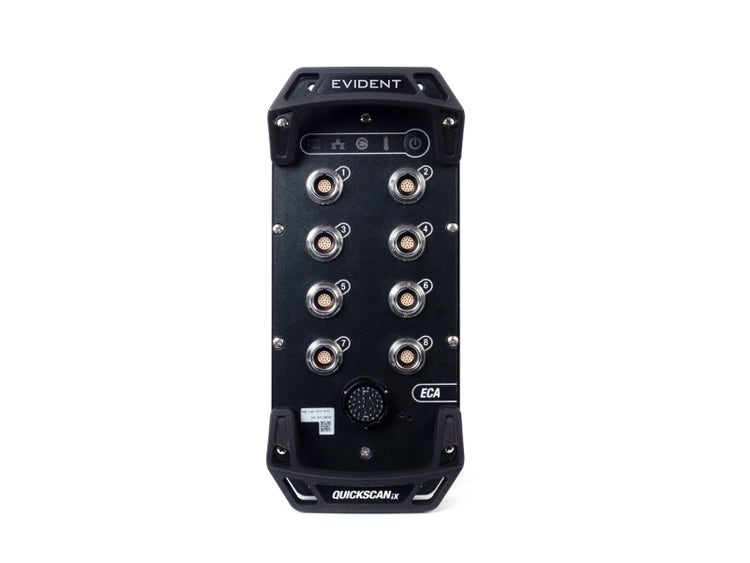

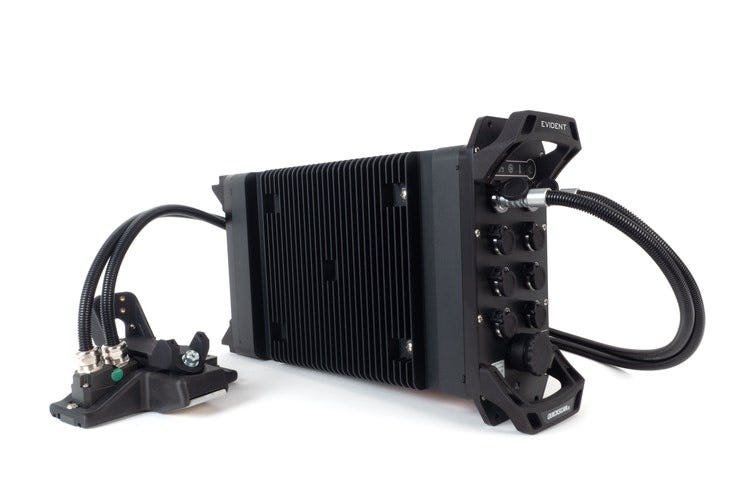

QuickScan iX ECAデータ収集装置

工業要求に耐える設計

QuickScan iX ECAは、工業用探傷システム向けに開発された最新の渦流データ収集装置です。IP55に準拠しており、工業環境に問題なく適応することができます。

自動リフトオフ補正

最大

8

装置あたりの入力数

高速検査ニーズに合わせて拡張可能

装置あたり最大8台のプローブを接続できます。より多くのプローブ、より高速の要件を含む要求の厳しい構成には、複数台の装置を結合可能です。

最大

40kHz

データ収集速度

50kHz～2MHz

周波数範囲

仕様

コイルドライブ信号
励起モード
単一または多周波モード
多重化モードでは最大2つの同時周波数の時間多重化が可能
コイルドライブ数
2つの独立パルサー出力
入力数/タイムスロット
スマートプローブコネクターあたりの最大入力数2
従来のコネクター用の最大入力数8
装置用の合計入力数8、それぞれのタイムスロット数32、合計タイムスロット数256
周波数範囲
50kHz～2MHz
出力インピーダンス（ISO 15548-1 Section 6.2.3による）
480kHzで< 1.5 Ω（代表値）、電流制限あり
最大出力負荷（ISO 15548-1 Section 6.2.5による）
480kHzで最大9W（代表値）
プローブ入力
入力インピーダンス、16ピンコネクター（ISO 16-1 Section 6.3.2による）
850kΩ（代表値）
入力容量、16ピンコネクター
250pF（代表値）
入力インピーダンス、41ピンコネクター
1MΩ（代表値）
入力容量、41ピンコネクター
220pF（代表値）
絶対最大許容入力電圧（ISO 15548-1 Section 6.3.1による）
±10V（20V p-p）
データ収集入力
ゲイン
調整範囲：−26dB～76dB
A/Dコンバーター
24ビット分解能
デジタルフィルター
プログラム可能なデジタルローパスおよびハイパスフィルター
最大データ収集レート
40kHz
規格
規格
DIN EN ISO 15548
ネットワークインターフェース
1000BASE-T x-coded 1 Gb
外形寸法（W×H×D）
295mm×133mm×473mm
質量
8.7kg
防塵防滴性能
IP55
合計ピーク電力消費量
85W
DC入力
24 VDC
温度範囲
使用時：0 °C～45 °C、
保管時：–20 °C～70 °C
デジタルI/O & エンコーダー

デジタル入力数8（プログラム可能）

デジタル出力数8（プログラム可能）、エンコーダー入力数2（インクリメンタル、A相とB相）

観察・検査事例一覧

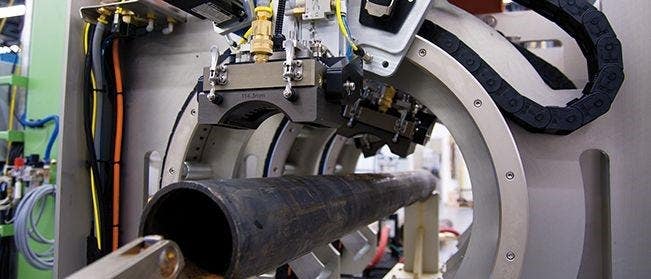

Tube Inspection Systems

Tube Inspection Systems

Seamless and welded tube inspection systems use ultrasonic phased array and X-ray fluorescence spectroscopy technologies for comprehensive inspection.

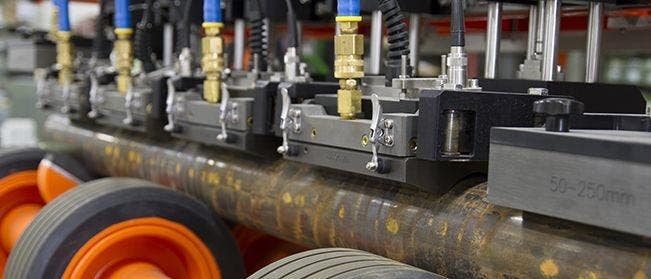

Bar Inspection Systems
