AeroView
Phased Array UT Data Acquisition and Analysis Software for Aerospace

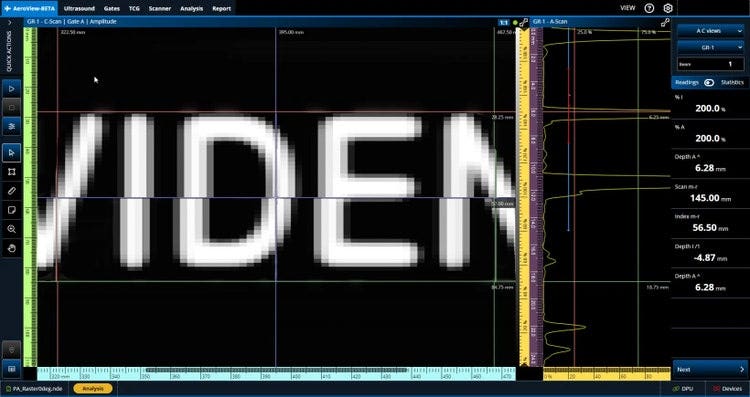

AeroView™ software enables you to acquire and analyze phased array and ultrasonic testing (PAUT) data of inspections performed at 0 degrees with an overlap. This software is specially designed to facilitate the analysis of aviation and aerospace inspection data, for both manufacturing and maintenance applications. It provides you with optimized layout and readings management and advanced analysis tools to ease interpretation of the acquired data and help ensure compliance with the specifications.
-
Software Downloads:
AeroView
AeroView Inspection ソフトウェアでワークフローを効率化
AeroView Inspection ソフトウェアのライセンスにより、超音波フェーズドアレイ探傷器 OmniScan X4 を介して PC へ直接 PAUT（超音波フェーズドアレイ探傷） データを取り込めます。データ転送の手間を省き、より効率的な検査運用を実現します。 AeroView Inspection は、1 台の PC で 2 つのインスタンスを同時に開くことができるます。検査済み部品の解析と次の部品のスキャンを並行して行えるため、検査ワークフローの効率化と生産性向上を実現します。
OmniScan X4 は、OmniScan Black Box アプリを使用することでデータ収集ユニットとして動作し、検査および解析は AeroView Inspection をインストールした PC 上で実行されます。 ScanPlan ソフトウェアを使用して、レイアウトやカラーパレットを自由に設定し、お客様の運用に合わせた検査セットアップを作成できます。 テストブロックでシステムを校正すれば、すぐに検査を開始できます。 取得したデータはすべて PC に保存されます。
AeroView Inspection は、超音波フェーズドアレイ探傷器 OmniScan X4の全モデルおよび、 QuickScan iX PA+収集ユニットに対応しています。
AeroView ソフトウェアプラットフォーム
AeroView Analysis ソフトウェアは、.nde データ形式に対応しています。 以下の製品およびソフトウェアを使用することで、屈折角 0 度（オーバーラップ有り）で取得した PAUT データを本ソフトウェアで解析できます。
- 超音波フェーズドアレイ探傷器 OmniScan X3（全モデル）
- 超音波フェーズドアレイ探傷器 OmniScan X4（全モデル）
- AeroView Inspection ソフトウェア（OmniScan X4 使用時）
航空宇宙検査向けに最適化されたソフトウェア機能

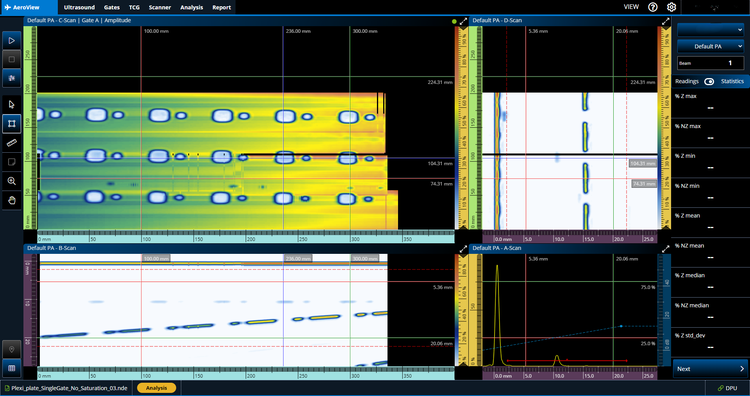

レイアウト、表示項目、カラーパレットを用途に合わせて自由にカスタマイズできます。

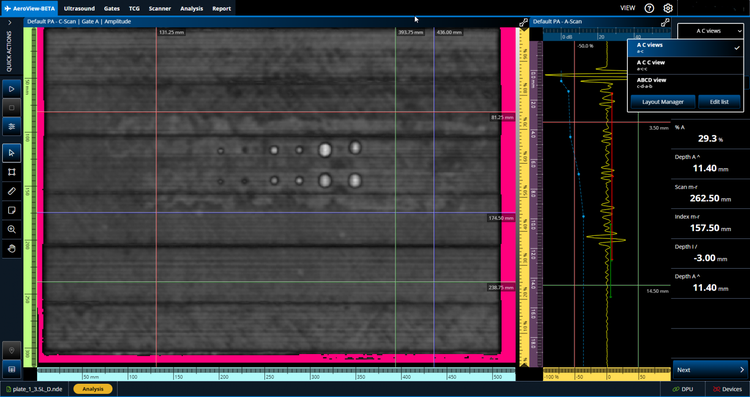

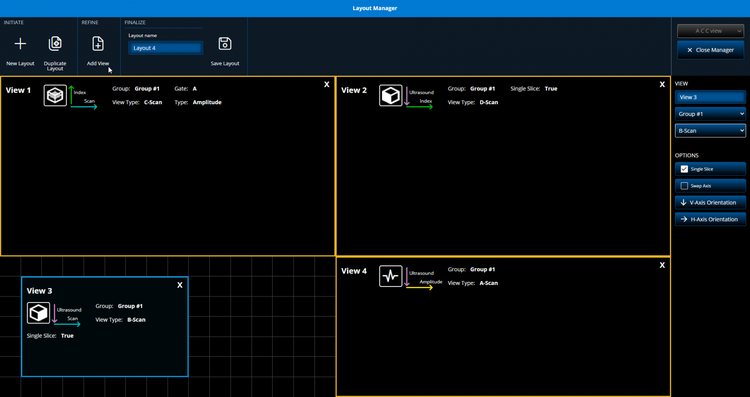

レイアウトマネージャー
メニューからレイアウトを簡単に切り替えることができます。

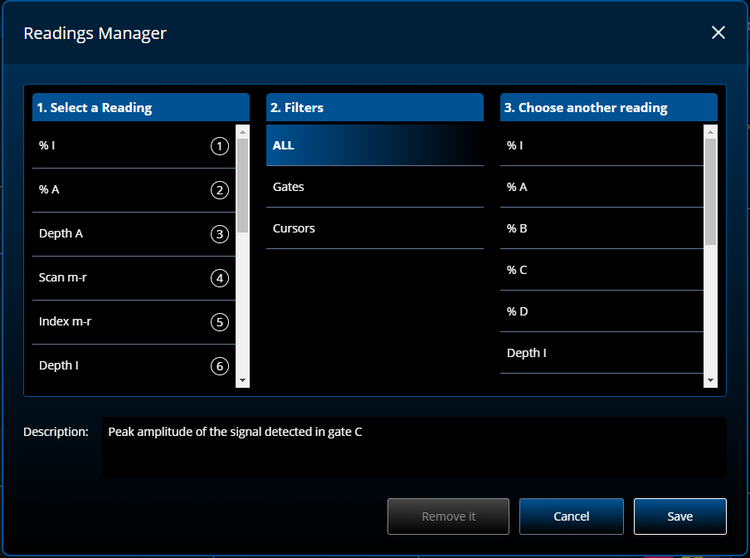

測定値マネージャー
画面右の測定値ペイン内で表示したい測定値を選択してください。

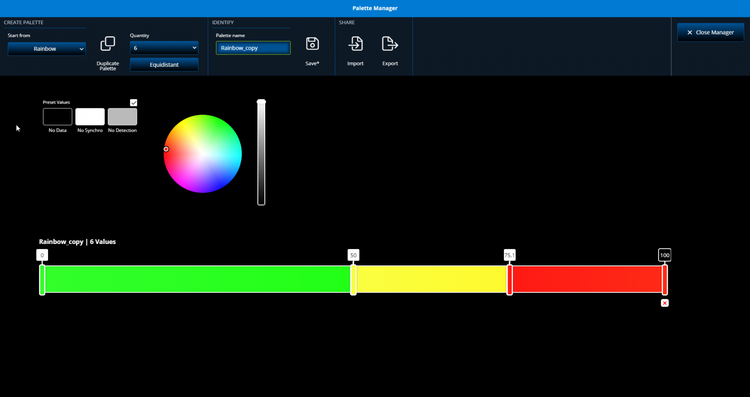

パレットマネージャー
カラーパレットをカスタマイズできるほか、パレットのインポートや保存も可能です。
用途やメーカーの検査仕様に合わせて、カスタマイズしたレイアウトを編集・保存できます。
信頼性の高い判定を支える詳細解析機能
ソフトウェアの解析ツールを活用することで、欠陥指示の評価能力を向上できます。
解析時のゲイン調整

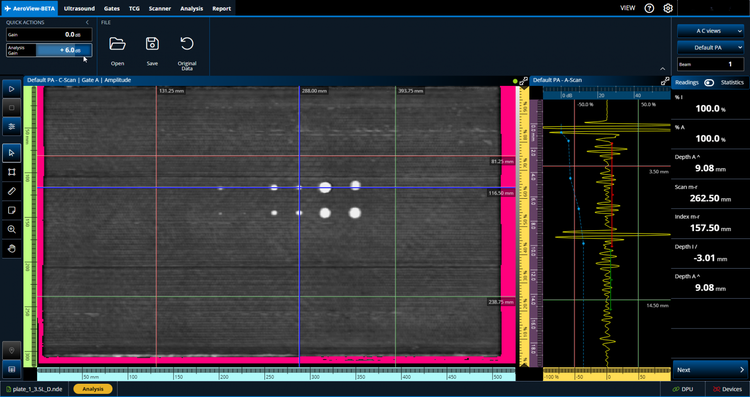

Analysis Gain 機能を使用すると、解析中にゲインを増減させ、取得データを微調整できます。

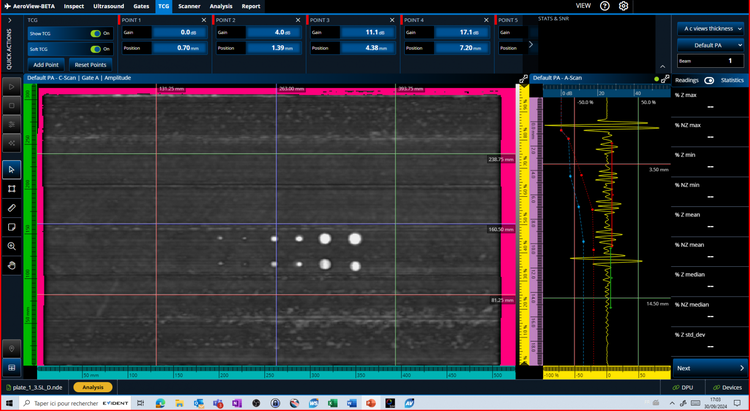

ソフト TCG 機能

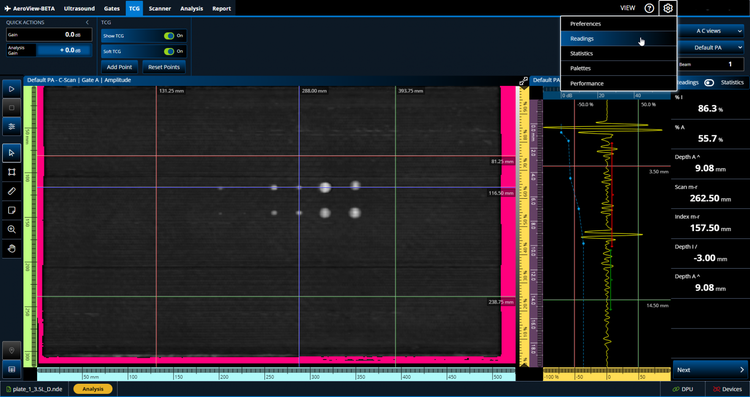

ソフト TCG 機能により、データ解析中に TCG ポイントの追加や削除を行うことができます。 また、ソフトウェア上で適用されるゲイン補正のオンとオフを簡単に切り替えることができます。

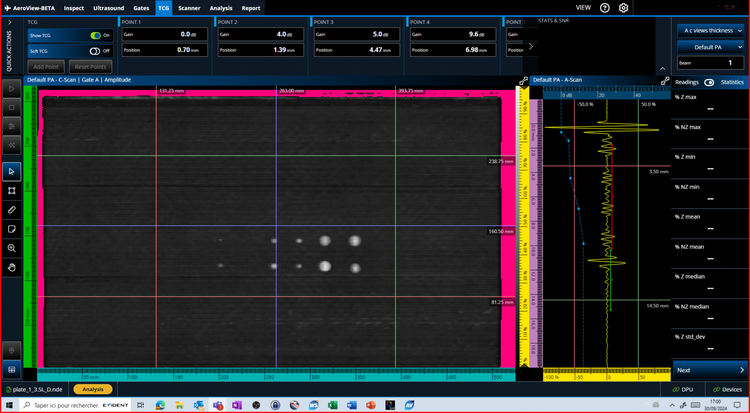

こちらはデータ取得時に適用された TCG（青色のポイントおよび点線）です。
データの詳細解析
データ表示を画面いっぱいに拡大したり、C スキャンを 1：1 比率で表示したりすることで、各指示の詳細を確認し、評価精度の向上に役立てることができます。
全画面表示モード
通常表示モード
標準比率で表示した C スキャン
全画面表示した C スキャン
1：1 比率表示を有効化

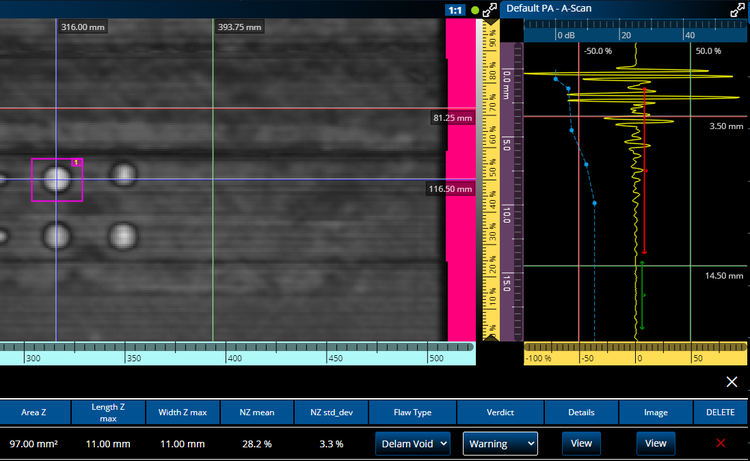

レポート用の指示一覧表を作成

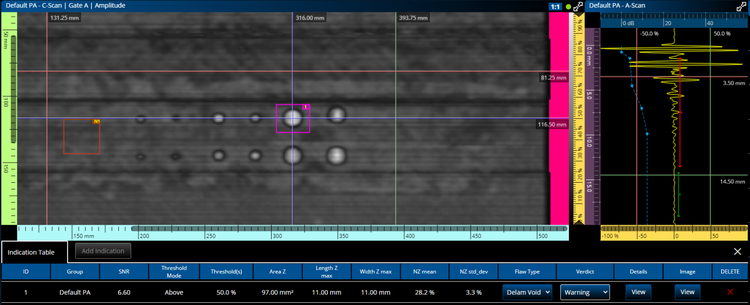

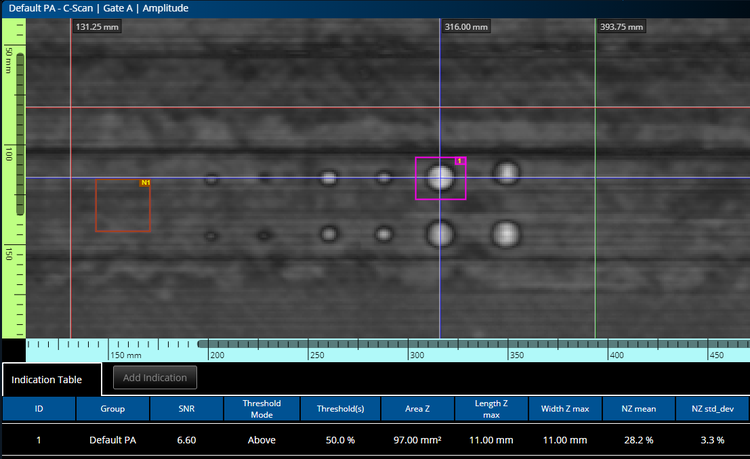

きずの種別、測定値、しきい値、判定結果など、必要なパラメーターに応じてカスタマイズした指示一覧表を作成できます。 指示一覧表のデータは、各指示のスナップショット画像とともに保存され、レポート作成に活用できます。

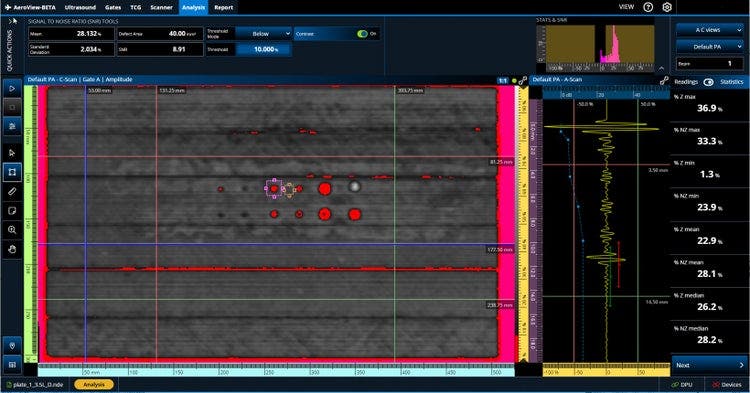

S / N 比（SNR）計算
航空機メーカーが要求する S / N 比算出要件に対応しながら、0° PAUT 検査の生産性向上を支援します。
S / N 比計算ツールには以下の機能が含まれます。
ノイズゾーン（NZ）
S / N 比計算（欠陥領域）

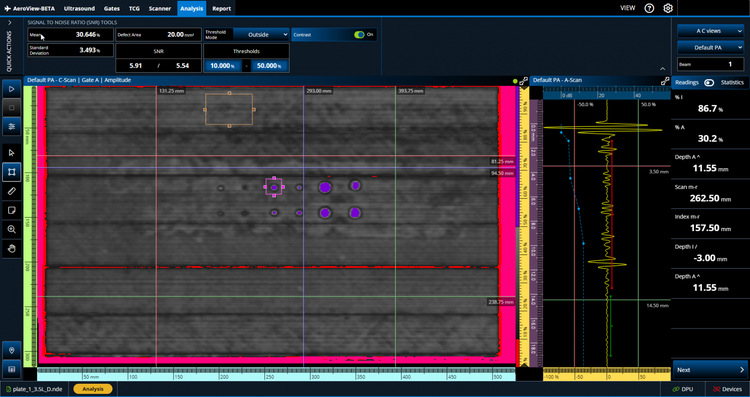

右クリックでノイズゾーン（茶色のボックス）を作成すると、振幅値に対するピクセルの標準偏差が計算されます。
左クリックで欠陥周囲にピンク色のボックスを描画すると、設定したしきい値以下のピクセル数が自動的に計算されます。

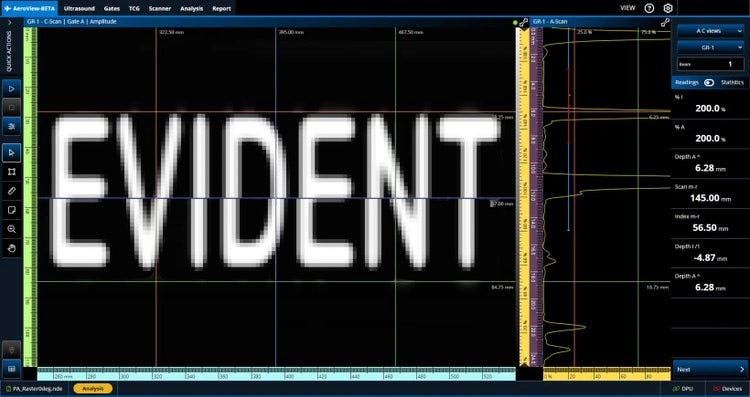

自動コントラスト

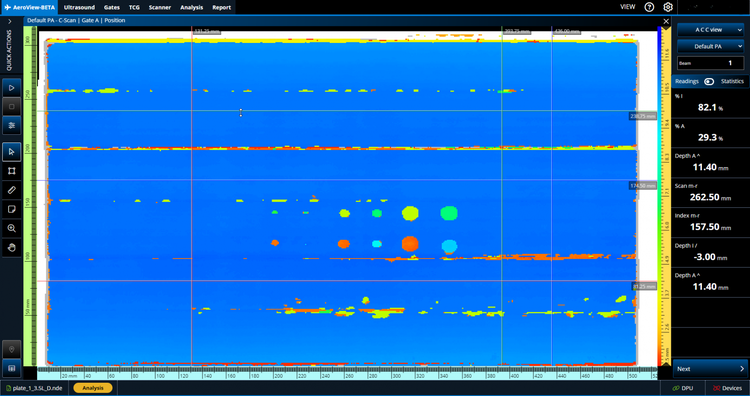

基準試験片の欠陥に対して適切なしきい値を設定した後、自動コントラスト機能を有効にすることで、判定基準を超える指示を容易に識別できます。
この例では、カスタムパレットにより、振幅 20 % 未満のピクセルを赤色（左）、振幅 60 % 超のピクセルを紫色（右）で表示しています。
動作要件
AeroView ソフトウェアの最小動作環境は以下のとおりです。
- CPU： Intel Core i7 または Xeon E3
- RAM メモリー： 32 GB（DDR3 またはそれ以上）
- データストレージドライブ： SSD 1 TB
- ネットワークアダプター： ギガビットイーサネットカードおよび cat 5 ケーブル
- NVIDIA GPU（演算性能 6.1 以上）
- 4 : 3 ディスプレイで 1600 × 1200（16 : 9 ディスプレイで 1920 × 1080）以上の解像度に対応したディスプレイアダプターおよびモニター
- キーボードおよびポインティングデバイス
- Microsoft Windows 10 オペレーティングシステム（2022 年版）
