Magna-Mike 8600 Thickness Gauge

Name: Magna-Mike 8600 ポータブル厚さ計 | Evident | Evident Scientific
Brand: Evident
SKU: magna-mike-8600
Availability: InStock

Magna-Mike 8600はシンプルな磁気式厚さ計で、非磁性材料の肉厚を高精度に繰り返し測定することができます。操作は非常に簡単で、ターゲット材と言われる小型のボールやディスク、ワイヤーを、測定物の中に投入または片側に設置し、反対側から測定物を挟むように磁気式プローブを接触させスキャンします。ホール効果を利用したセンサーがプローブ先端部とターゲット材の間の距離を計測し、測定値をリアルタイムに大型ディスプレイに表示します。

Magna-Mike 8600

主な特長

耐久性を備えた3種類のプローブ：
ストレート(標準)プローブ、直角プローブ、薄型湾曲プローブ付け替え可能なウェアキャップ：
86PR-1および86PR-2プローブ用の標準、チゼルチップ、拡張タイプのウェアキャップ
従来のターゲットボール、ターゲットディスクに加えて、幅広い選択肢から選べるターゲット材：
・4.76mmおよび6.35mmマグネチックターゲットボール
・直径1.14mm、0.66mmワイヤーターゲット
厚さ測定範囲：25.4mmまで拡大
大型カラーVGAディスプレイ
RS-232、USB、VGA対応
最速更新速度：60Hz
拡張英数字データロガー

校正ファイルの保存と保存済みファイルの呼出
microSDメモリーカードにTXTまたはCSV形式ファイルでエクスポート可能
アクセサリーキット(校正キット)
・標準範囲：9.1mmまで
・拡張範囲：25.4mmまで
・ターゲットディスクキット
・ワイヤーターゲットキット
・薄型湾曲プローブキット

3種類のプローブと付け替え可能なウェアキャップ

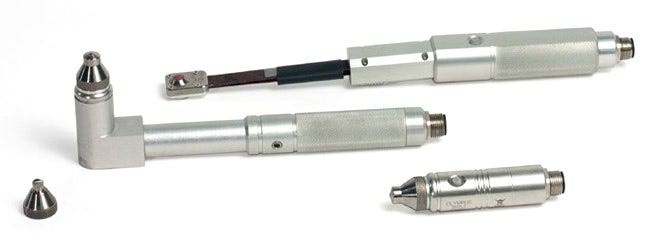

Magna-Mike 8600には、ストレート(標準)、直角、薄型湾曲の3種類のプローブタイプがあります。86PR-1および86PR-2プローブのウェアキャップは、消耗した場合などに交換が可能なので、プローブを長期間使用することができます。

MagnaMike8600キャップ

MagnaMike8600 caps

標準タイプのウェアキャップ 86PR1-WC

MagnaMike8600 caps

拡張タイプのウェアキャップ 86PR1-EWC

MagnaMike8600 caps

チゼルチップタイプのウェアキャップ 86PR1-CWC

Low-profile probe-8600

86PR-3薄型湾曲プローブ

0.001mmから 25.4mmまでの肉厚を測定

Magna-Mike 8600は、多彩なターゲットオプションを用意しているので、さまざまな用途に対応できます。

ターゲット材	最小肉厚測定値	最大肉厚測定値	校正精度(標準タイプのウェアキャップ付き)
ターゲット材	最小肉厚測定値	最大肉厚測定値	基本校正	マルチポイント
86PR-1および86PR-2プローブ用
1.58mm(1/16インチ)ボール(80TB1)	0.001mm	2.03mm	4%	3%
3.17mm(1/8インチ)ボール(80TB2)	0.001mm	6.1mm	4%	2%
4.76mm(3/16インチ)ボール(80TB3)	0.001mm	9.1mm	3%	1%
6.35mm(1/4インチ)ボール(80TB4)	0.001mm	9.1mm	3%	1%
4.76mm(3/16インチ)マグネチックボール(86TBM3)	4.06mm	19.05mm	3%	1%
6.35 mm(1/4インチ)マグネチックボール(86TBM4)	4.06mm	25.4mm	3%	1%
12.7mm(0.500インチ)フラットエッジ型ディスク(80TD1)	0.001mm	9.1mm	3%	2%
6.35mm(0.250インチ)Vエッジ型ディスク(80TD2)	0.001mm	6.0mm	3%	2%
直径1.14mm(0.045インチ)ワイヤー(86TW1)	0.001mm	12.7mm	3%	2%
直径0.66mm(0.026インチ)ワイヤー(86TW2)	0.001mm	6.1mm
86PR-3薄型湾曲プローブ用
1.59mm(1/16インチ)ボール(80TB1)		2.0mm	4%	3%
3.17mm(1/8インチ)ボール(80TB2)		4.1mm	4%	2%
直径0.66mm(0.026インチ)ワイヤー(86TW2)		4.1mm	3%	2%

注： 86PR-1および86PR-2プローブの測定許容誤差 = [(精度 x 肉厚)+ 0.003mm]。86PR-3プローブの測定許容誤差 = [(精度 x 肉厚)+ 0.025mm]

英数字データロガー内蔵

Magna-Mike 8600は英数字データロガーを備えており、測定値を簡単に保存･転送することができます。

測定値の保存に使用可能なファイル形式は、インクリメンタル、シーケンシャル、カスタムポイント付きシーケンシャル、2-Dグリッドです。

WINXL経由で測定値を直接Excelスプレッドシートに出力またはファイル送信が可能
SPCプログラムにデータ送信可能
USB出力およびRS-232出力
取り外し可能なmicroSDメモリーカードにファイルをTXTまたはCSV形式でエクスポート
レポート作成機能を搭載

Excelスプレッドシートに直接出力

Magna-Mike 8600にはRS-232コネクターおよびUSBコネクターが付いているため、データをExcelスプレッドシートに直接送信することができます。付属のWINXLインターフェースプログラムを使用して、厚さ測定値をコンピューターに出力したり、ファイルとして送信することができます。

WINXL interface program

WINXLインターフェースプログラム

仕様

一般仕様	外形寸法(W x H x D)	236 x 167 x 70mm
	質量	1.68kg(オプションのリチウムイオンバッテリー含む)
	キーパッド	日本語、英語、中国語、国際記号
	言語	日本語、英語、スペイン語、フランス語、ドイツ語、中国語、ポルトガル語、スウェーデン語、オランダ語、ポーランド語、ロシア語、ハンガリー語、チェコ語、イタリア語
	データ保存	内蔵メモリー：2GB、さらにオプションの取り外し可能なmicroSDメモリーカード(2GB)使用可
	バッテリー稼動時間	16時間(オプションのリチウムイオンバッテリー使用時)
	電源	AC電源：100V～240V、50Hz/60Hz、1.7A 充電式リチウムイオンバッテリー(オプション)
	ディスプレイタイプ	フルVGA(640 x 480 ピクセル)、半透過型カラーLCD
	ディスプレイ寸法 (W x H、対角線)	117 x 89mm、146mm
	最小値／最大値モード	測定更新速度：60Hz
	表示更新速度	4、8、16、20Hz
	アラーム	HighおよびLowアラーム
	分解能	0.1mm、0.01mm、0.001mm(厚さ測定範囲に依存)
	データロガー	ファイルベースの英数字データロガー内蔵
プローブ	86PR-1	ストレートプローブ(標準タイプ)：全長82.3mm、直径18.6mm
	86PR-2	直角プローブ：全長178.6mm、高さ58.8mm、直径18.6mm
	86PR-3	薄型湾曲プローブ：全長241.3mm
耐環境仕様	耐振動性	MIL-STD-810G, Method 514.6, Procedure I 準拠
	耐落下	MIL-STD-810G, Method 516.6, Procedure IV 準拠
	Shock	MIL-STD-810G, Method 516.6
	防塵・防水性能	IP67準拠
	使用温度	–10°C～50 °C
入力／出力	USB	USB 2.0周辺機器用ポート
	RS-232	対応
	メモリーカード	オプションの取り外し可能なmicroSDメモリーカード(2GB)使用可
耐環境仕様	ビデオ出力	VGA出力標準搭載
耐環境仕様	フットスイッチ(オプション)	プログラム可能(保存、送信、測定、またはQ-Cal)

プローブとスタンド(下記3種類のプローブより、いずれかを選択)

86PR-1 (U8470020): ストレートプローブ(標準タイプ)
86PRS1 (U8771043): ストレートプローブ用スタンド
86PR-2 (U8470028): 直角プローブ
86PRS2 (U8771044): 直角プローブ用スタンド
86PR-3 (Q7800004): 薄型湾曲プローブ
86PRS3 (Q7800006): 薄型湾曲プローブ用スタンド
86PC (U8801410): 86PR-1および86PR-2用プローブケーブル
WinXL (U8774010): Excel対応インターフェ―スプログラム

校正キット(下記3種類の校正キットより、いずれかを選択)

86ACC-KIT (U8771068): 標準校正キット
86ACC-ER-KIT (U8771069): 測定範囲延長校正キット
86ACC-PR3-KIT (Q7800005): 薄型湾曲プローブ校正セット
EP-MCA: ACチャージャー
8600-MAN-CD (U8778535): ユーザーズマニュアルCD(複数言語対応)
600-TC (U8780294): プラスチック製キャリーケース

PC通信ケーブル(下記2種類のケーブルより、いずれかを選択)

600-C-RS232-5 (U8780299): RS-232ケーブル
EPLTC-C-USB-A-6 (U8840031): USBケーブル

標準付属品は、国や地域によって異なります。詳しくは、お近くのオリンパスまでお問い合わせください。

別売アクセサリー

86PR-3 (Q7800004): 薄型湾曲プローブ
600-C-VGA-5 (U8780298): VGA出力ケーブル
600-BAT-L-3 (U8051431): 充電式リチウムイオンバッテリー
85FSW (U8780127): リモートフットスイッチ
86PR-2 (U8470028): 直角プローブ
86PRS2 (U8771044): 86PR-2プローブ用スタンド
86PCC (U8780323): 86PR-1および86PR-2用コイルケーブル
86PR1-WC (U8780324): 86PR-1および86PR-2用ウェアキャップ(標準タイプ)
86PR1-CWC (U8780326): 86PR-1および86PR-2用ウェアキャップ(チゼルタイプ)
86PR1-EWC (U8780344): 86PR-1および86PR-2用拡張ウェアキャップ
80TB1 (U8771030): 1.58mmターゲットボール
80TB2 (U8771031): 3.17mmターゲットボール
80TB3 (U8771032): 4.76mmターゲットボール
80TB4 (U8771022): 6.35mmターゲットボール
80TD1 (U8771034): フラットエッジ型ターゲットディスク
80TD2 (U8771035): Vエッジ型ターゲットディスク
86TBM3 (U8771039): 4.76mmマグネチックターゲットボール
86TBM4 (U8771040): 6.35mmマグネチックターゲットボール
86TW1 (U8771041): 1.14mmワイヤーターゲット
86ACC-ER-KIT (U8771069): 測定範囲延長校正キット
86ACC-W-KIT (U8771070): ワイヤーターゲット校正キット
86ACC-D-KIT (U8771071): ターゲットディスク校正キット
86ACC-PR3-KIT (Q7800005): 薄型湾曲プローブ校正セット
80CAL-NIS (U8771011): NISTに基づく校正用標準試験片(6個で1セット)

すべての仕様は予告なく変更されることがあります。

用途/事例

非磁性材料のホール効果厚さ計測

Magna-Mike™ 8600ホール効果厚さ計は、シンプルな磁気的方法によりプラスチックボトル、包装、その他の非磁性体素材を高い信頼性と再現性で測定します。

包装、プラスチックボトル、ガラス瓶

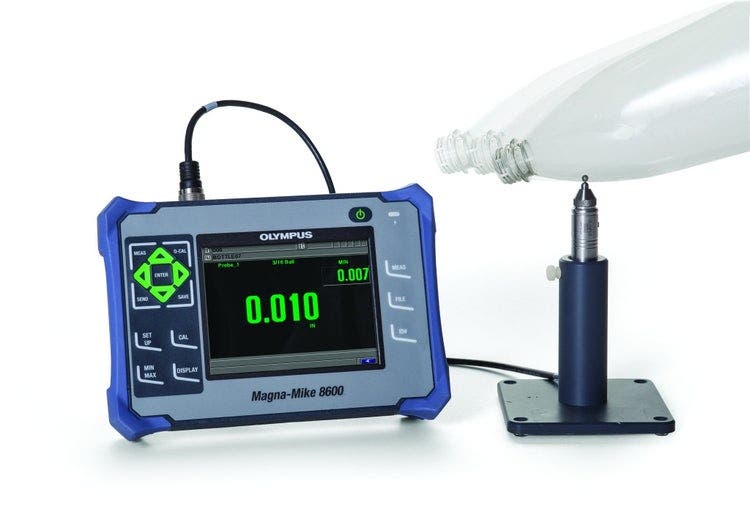

Magna-Mike 8600厚さ計は、各種工業用途に使用される包装、プラスチック容器およびガラス容器の厚さ測定で使用できます。小型のターゲットボールを容器の中に落とします。磁気プローブで容器の外側からターゲットボールを引き寄せます。表面または屈曲部に沿ってプローブを動かすと、小型のターゲットボールが追随します。厚さ計のMinモード機能では、測定中の厚さ値と最小値の両方を継続して表示することができます。

関連コンテンツ：

ガラスの厚さ測定

金属製の缶、容器、および筐体の肉厚測定

ブロー成形（中空成形）製品の肉厚測定

自動車

2種類のディスクターゲットのうちいずれかとチゼルウエアキャップを装着したプローブを使用し、自動車用エアバッグカバーのティアなど、細い溝の厚さ測定に適応します。

関連コンテンツ：

自動車用エアバッグカバーのティアシーム厚さ測定

航空宇宙

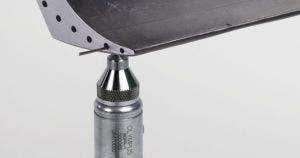

Magna-Mike 8600厚さ計は、複合材や非磁性体素材からなる航空宇宙用部品{の品質管理用途で使用できます。ワイヤーターゲットをタービンブレードの冷却孔に挿入したり、大型のマグネチックボールを使用しジェットエンジン部品の肉厚測定（最大肉厚25.4 mm（1 in.）まで）を行うことができます。

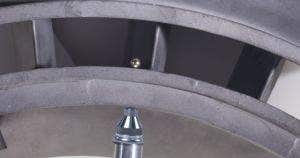

航空宇宙用鋳造部品24.1mm（0.950 in.）の測定
