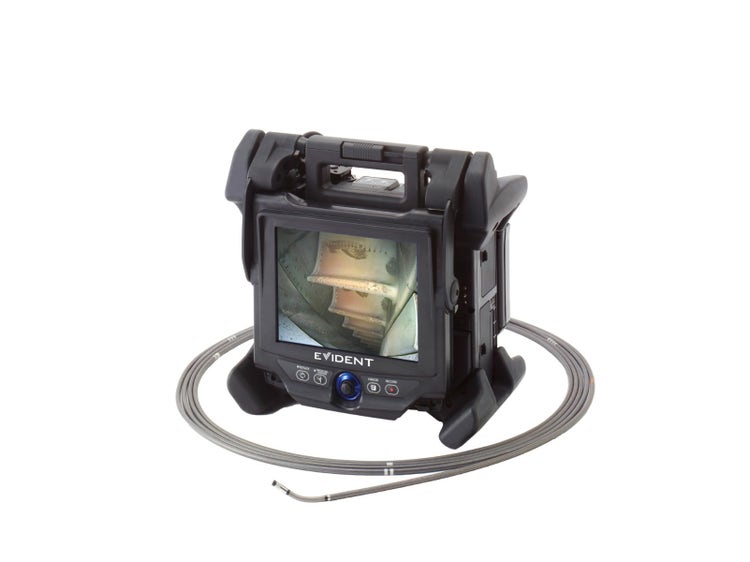

IPLEX NX Videoscope
圧倒的な高画質と進化を遂げた計測機能を備えたIPLEX NXは、プロフェッショナルの高度な期待に応え、検査効率の向上に貢献します。
IPLEX-NX
概要
計測点の指定をさらに確実に
計測対象を3D表示することで、2Dの画像では確認しにくい部位も、あらゆる角度から確認できます。計測したい範囲の指定をより確実に行えることで、計測結果の確からしさが高まるのと同時に、やり直しの低減につながります。
- 目視検査
- ビデオスコープ
この一台がすべてを変える
IPLEX™ One ビデオスコープ ソリューション
10 世代目の IPLEX システムとして、IPLEX One は統合性と拡張性を兼ね備え、内視鏡検査を新たなステージに導きます。現在の検査をよりシンプルに、将来のアップグレードにもシームレスに対応します。革新的な Swoptix™ テクノロジーをはじめ、計測・表示機能の進化、安全なワイヤレス接続、そして従来から高く評価されてきたイメージング性能。IPLEX One は、単なる“次世代”にとどまりません。より良い未来へとつながる、新しい始まりです。
計測対象を一目で確認
検査の効率化には、計測のやり直しをいかに低減するかが大きな要素となります。
3D表示機能により、計測対象の全体像を一目で把握できます。計測点の指定がイメージしやすく、適切に行えるのでやり直しが少なくなり、検査時間の短縮化を図れます。
基準線設定の妥当性アップ
欠損部位の計測に基準線を引く際、設定がずれていれば、計測結果の信頼性は低下します。
3D表示機能により、例えば航空機エンジンのタービンブレードのエッジ部に、狙い通りに基準線が指定されているか、さまざまな角度から確認できるので、計測結果の安定性が高まります。
基準面の信頼性を視覚化
面基準で深さを計測する際、基準面を適切に設定することが、安定した計測結果を得るには重要です。
3D表示で視覚化することで基準面の状態を簡単に確認し、安心して計測点を指定できます。
「圧巻」高品質な画像で鮮明に視覚化
高解像度CCD技術、高輝度レーザーダイオード光源、革新的なPulsarPicプロセッサーと
独自のレンズとのシナジーにより、圧倒的な高画質と明るさを実現。
不具合のある部位の特定もすばやく行え、検査における適切な判断にお役立てします。
もっと鮮明に

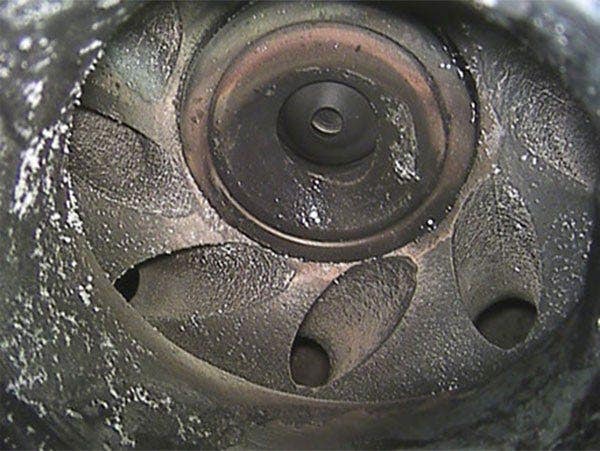

革新的な画像処理技術が微細な傷までも鮮明に表示します。
もっと明るく
レーザーダイオード照明により、従来比4倍の明るさで、広い内部空間も観察可能です。
「革新」進化を遂げた計測機能
IPLEX NXは新たに設計した光学システムとアルゴリズムにより、計測機能が大幅に進化。
検査可能な領域が拡大され、検査効率がさらに高まります。
広視野計測で効率的な検査を
従来比約4倍*の広範囲を一度に計測できるスーパーステレオ計測を搭載。これにより大きな傷の計測も可能になりました。
*直径6.0mmのスコープに直視ステレオ光学アダプターを付け従来品と比較した場合
スケーラー計測
- スケーラー計測機能により、アダプターを計測用に交換することなく、基準線を用いた手軽な方法で計測を行うことができます。
表面の凹凸がライブでわかるマルチスポットレンジング
内視鏡先端から被検体までの距離をライブで表示する、スポットレンジング機能を搭載。計測ポイントが5点にマルチ化しているので、被検体が傾いている状況や表面の高低差もリアルタイムで把握でき、計測ポイントを指定する前の当たりづけを効果的に行えます。
大型で操作性に優れたタッチスクリーンモニター
IPLEXシリーズ最大の8.4インチのモニターを採用。従来機種の6.5インチモニターと比較し、面積比で約1.7倍大きいので、不具合の判定がしやすくなります。
メニュー操作はタッチスクリーンですばやく行え、検査対象に関わらず効率的な検査が可能です。
検査効率
「実感」IPLEX NXの検査効率
操作がシンプルで簡単なIPLEX NX。着脱式スコープユニットとTrueFeel電動湾曲機構により、快適な操作性を実現。長時間に及ぶ検査での疲労も軽減できます。
検査環境に柔軟に対応する、マルチポジションデザイン

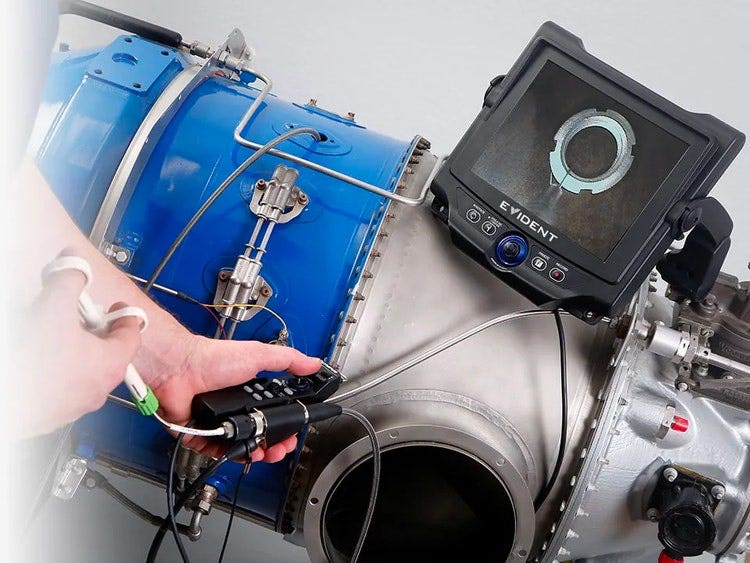

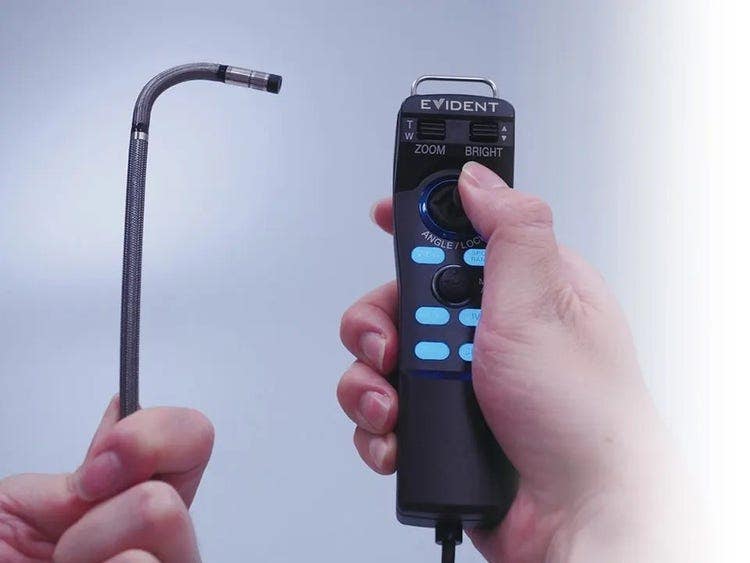

IPLEX NXは検査環境に合わせ、６つのバリエーションで設置可能です。モニター部は本体から取り外しても、単体で内視鏡の全ての操作が可能で、ロングLCD ケーブル（オプション）を追加することにより、さらに柔軟にポジショニングできます。また、オプションのリモートコントロールユニットを使用すれば本体と独立して操作ができるため、検査作業の自由度が増し、作業効率と安全性の向上、疲労の軽減が図れます。
チャンネル内蔵型スコープ
検査部位の異物回収に活躍する、着脱式のチャンネル内蔵型スコープは、標準的なスコープと同等の機能と実力を備えていますので、いざという時のバックアップとしても有効です。
着脱式の外径6.2mmチャンネル内蔵型スコープ
内部検索ツール
6種類のチャンネル内蔵型処置具をご用意。検査部位の異物回収や、航空機エンジンのhook-and-drag 検査に活用できます。
アリゲータ
グラスパ
バスケット
マグネット
スネアー
フックアッセンブリー
TrueFeelで狙い通りの湾曲操作を
新しい電動湾曲機構の採用で従来（メカニカル湾曲）の利点である、軽やかな動きと繊細な湾曲操作で定評のあるTrueFeelの操作感を実現。軽いタッチで思いのままにスコープをコントロールでき、長時間の作業でも快適です。
着脱式スコープユニットで幅広い検査に対応

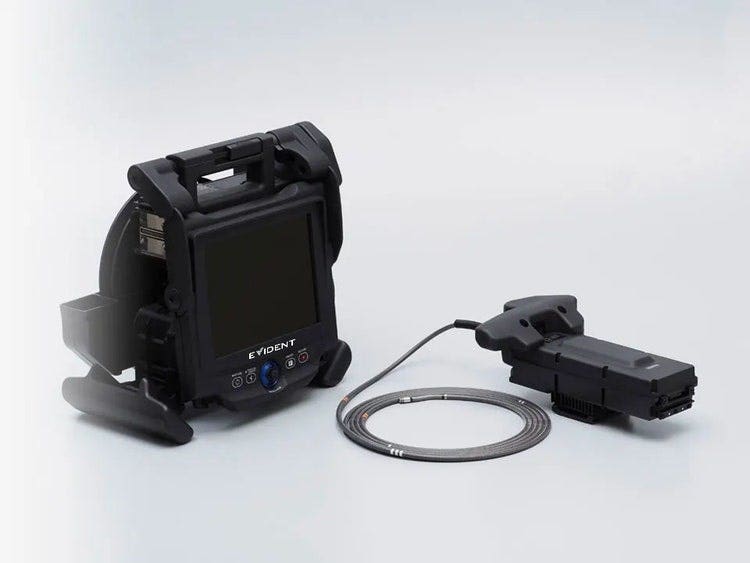

スコープユニットは着脱式なので、本体ひとつに複数のスコープを組み合わせることができ、幅広い検査に対応します。直径4.0mmのスコープは、3.5mまたは5.0m。直径6.0mmのスコープは、3.5m、5.0m、7.5mの長さから選択可能です。
画像サンプルの比較に便利なゴースト機能
画像サンプルの比較・評価に役立つゴースト機能を搭載。合格サンプルや過去の画像にライブ画像を重ね合わせることで、合否判定や経時変化の確認等に活用できます。
その他の機能
- ノイズリダクション（NR）アルゴリズムの制御
- 挿入性に優れたTapered Flex蛇管
- ファインモード湾曲速度調整
- InHelp検査支援ソフトウエア
- 同時観察（オプション）
仕様
スコープユニット
| スコープ型番 | IV9435N | IV9450N | IV9635N | IV9650N | IV9675N | IV9635X1N | |
| 挿入部 | 外径 | Φ4.0 mm | Φ6.0 mm | ø6.2 mm | |||
| 有効長 | 3.5 m | 5.0 m | 3.5 m | 5.0 m | 7.5 m | 3.5 m | |
| 外装 | 特殊強化加工タングステンブレード | ||||||
| 軟性部構造 | 挿入部先端からスコープユニット側まで 一定の硬さの蛇管 |
挿入部先端に行くに従って徐々にやわらかくなるTapared Flex蛇管 | |||||
| 光学系 | 視野角 | 光学アダプターにより変更。ステレオ計測用のアダプターも装着可能 | |||||
| 視野方向 | |||||||
| 照明方式 | 超高輝度レーザーダイオード | ||||||
| 湾曲部 | 湾曲角度（4方向） | 130° | 180° | 150° | 130° | ||
| 湾曲操作 | TrueFeel方式によるジョイスティック電動湾曲操作 | ||||||
ベースユニット
| 型番 | IV9000N | ||||||

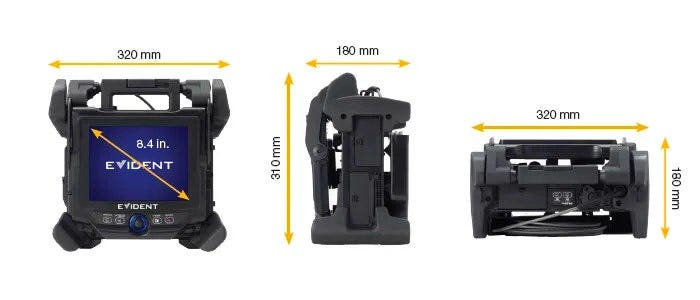

| 外形寸法（W x H x D） | 320 mm × 310 mm × 180 mm | ||||||
| 質量（スコープユニット、バッテリー、SDHCカード含む） | 7.1 kg | 7.2 kg | 7.3 kg | 7.4 kg | 7.6 kg | 7.5 kg | |
| LCD液晶パネル | 8.4型（インチ）TFT、デイライトビュー、クリアータイプ、タッチスクリーンLCD | ||||||
| 入出力端子 | 入力端子 | S-ビデオ | |||||
| 出力端子 | VGA | ||||||
| USBコネクター | A端子、USB準拠 | ||||||
| 電源 |
バッテリー：14.8Vで約100分間駆動。 AC電源：100V～240V、50/60Hz（ACアダプター接続による） |
||||||
| 記録媒体 | SDHCカード、USBメモリー(静止画記録のみ） | ||||||
| 静止画記録 | 解像度 | H768 × V576 (ピクセル) | H1024 × V768 (ピクセル) | H768 × V576 (ピクセル) | |||
| 記録方式 | JPEG圧縮（Exif2準拠）で記録 | ||||||
| 動画記録 | 解像度 | H768 × V576 (ピクセル) | H1024 × V768 (ピクセル) | H768 × V576 (ピクセル) | |||
| 記録方式 | MPEG-4 AVC (H.264) 形式 Windows Media Playerで再生可能 （Windows Media Player 12以降がインストールされている必要があります） |
||||||
| ステレオ計測機能 | 2点間計測 | 指定した2点間の距離を算出 | |||||
| 線基準計測 | 2点間を結んだ基準線から任意のポイントまでの距離を算出 | ||||||
| 面基準計測 | 3点間を結んだ基準面から任意のポイントまでの深さ・高さを算出 | ||||||
| 面積／全長計測 | 複数点（最大20点）で囲まれた部分の面積と連結距離を算出 | ||||||
| 3D表示機能 | 断面表示、X/Y/Z軸 3D表示切替、カラーマップモード ×2 | ||||||
| スケーラー計測 | 検査画面内の既に分かっている長さを基準に被検体の長さを計測 | ||||||
光学アダプター仕様
4.0mmスコープ用光学アダプター
| AT80D/FF-IV94N | AT120D/NF-IV94N | AT120D/FF-IV94N | AT100S/NF-IV94N | AT100S/FF-IV94N | AT70D/70D-IV94N | AT50S/50S-IV94N | ||
| 光学系 | 視野角 | 80° | 120° | 120° | 100° | 100° | 70°/70° | 50°/50° |
| 視野方向 | 直視 | 直視 | 直視 | 側視 | 側視 | 直視 | 側視 | |
| 観察深度*1 | 35 ～ ∞ mm | 2 ～ 200 mm | 17 ～ ∞ mm | 2 ～ 15 mm | 8 ～ ∞ mm | 5 ～ 200 mm | 3 ～ 150 mm | |
| 先端部 | 外径*2 | ø4.0 mm | ø4.0 mm | ø4.0 mm | ø4.0 mm | ø4.0 mm | ø4.0 mm | ø4.0 mm |
| 先端硬質部長*3 | 20.1 mm | 20.2 mm | 20.1 mm | 22.9 mm | 22.9 mm | 22.3 mm | 26.7 mm | |
6.0mmスコープ用光学アダプター
| AT50D/FF-IV96N | AT80D/FF-IV96N | AT120D/NF-IV96N | AT120D/FF-IV96N | AT120S/NF-IV96N | AT120S/FF-IV96N | AT90D/90D-IV96N | AT70S/70S-IV96N | ||
| 光学系 | 光学系 | 50° | 80° | 120° | 120° | 120° | 120° | 90°/90° | 70°/70° |
| 視野方向 | 直視 | 直視 | 直視 | 直視 | 側視 | 側視 | 直視 | 側視 | |
| 観察深度*1 | 50 ～ ∞ mm | 20 ～ ∞ mm | 7 ～ 300 mm | 19 ～ ∞ mm | 4 ～ 150 mm | 20 ～ ∞ mm | 5 ～ 250 mm | 4～250mm | |
| 先端部 | 外径*2 | ø6.0 mm | ø6.0 mm | ø6.0 mm | ø6.0 mm | ø6.0 mm | ø6.0 mm | ø6.0 mm | Φ6.0mm |
| 先端硬質部長*3 | 21.3 mm | 21.3 mm | 21.4 mm | 21.4 mm | 26.6 mm | 26.6 mm | 25 mm | 31.2mm | |
6.2mmスコープ用光学アダプター
| AT80D-IV96X1N | AT120D/NF-IV96X1N | AT120D/FF-IV96X1N | AT80S-IV96X1N | AT120S-IV96X1N | AT70D/70D-IV96X1N | AT60S/60S-IV96X1N | ||
| 光学系 | 視野角 | 80° | 120° | 120° | 80° | 120° | 70°/70° | 60°/60° |
| 視野方向 | 直視 | 直視 | 直視 | 側視 | 側視 | 直視 | 側視 | |
| 観察深度*1 | 35 ～ ∞ mm | 2 ～ 200 mm | 17 ～ ∞ mm | 30 ～ ∞ mm | 8 ～ ∞ mm | 5 ～ 200 mm | 3 ～ 150 mm | |
| 先端部 | 外径*2 | ø6.2 mm | ø6.2 mm | ø6.2 mm | ø6.2 mm | ø6.2 mm | ø6.2 mm | ø6.2 mm |
| 先端硬質部長*3 | 20.6 mm | 20.6 mm | 20.6 mm | 24.4 mm | 24.4 mm | 22.7 mm | 28.3 mm | |
*1 観察深度は、観察像が鮮明に写る距離の範囲を示します。
*2 挿入部に取り付けた状態で、φ4.0mm、φ6.0mmまたはφ6.2mmの穴に挿入できます。
*3 挿入部に取り付けたときの先端部の硬質部長を示します。
使用環境
| 使用温度 | 挿入部 | 空気中：-25～100 °C 水中：10～30 °C |
| 挿入部以外 | 空気中：-21～49 °C （バッテリー使用時） 空気中：0～40 °C（ACアダプター使用時） |
|
| 使用環境温度 | 全部位 | 15～90%（相対湿度） |
| 耐液体性 | 全部位 | マシン油、軽油、5% 塩水が付着しても支障はありません。 |
| 防水性 | 挿入部（IV9635X1Nを除く） | 防水構造です。光学アダプターを装着した状態で、水中での使用が可能です。 ただし、水中でのステレオ計測はできません。 耐圧水深：IV94シリーズ 5.0m／IV96シリーズ 7.5m |
| 挿入部以外 | 防滴構造です。水中では使用できません。 ただし、バッテリーカバーなどを開けた場合は、防滴構造ではありません。 |
MIL-STD適合性
IPLEX NXは、以下のMIL-STD-810GおよびMIL-STD-461F/G（米国国防軍用規格）に準拠しています。
ただし全ての状況において、無破損、無故障を保証するものではありません。詳しくは弊社の販売代理店や営業部門へお問合せください。
外形寸法
ソフトウェア
ViSOL™ 目視検査ワークフローソリューション
さらなるつながりを提供します
ViSOLを使って目視検査を効率化しましょう。ViSOLは検査データを直感的に整理、分析、報告できるように設計されており、高度な分析機能、明快なビジュアル表示、シームレスなコラボレーションを通じて実践的なインサイトを提供します。このクラウド型ソフトウェアソリューションは、様々な規模で個人や企業のデジタル変革をサポートすることが可能です。
