IPLEX One
10 世代目の IPLEX システムとして、IPLEX One は統合性と拡張性を兼ね備え、内視鏡検査を新たなステージに導きます。現在の検査をよりシンプルに、将来のアップグレードにもシームレスに対応します。革新的な光学技術、モジュール式の拡張性、そして堅牢な設計を融合し、内視鏡検査の可能性を新たな次元へと切り拓きます。
革新的な Swoptix™ テクノロジーをはじめ、進化した計測・表示機能、安全なワイヤレス接続、そして従来から高く評価されてきたイメージング性能。IPLEX One は、単なる“次世代”にとどまりません。より良い未来へと続く、新たな幕開けです。
ソフトウェアで進化する、統合型プラットフォーム
この一台がすべてを変える。
IIPLEX One は、ソフトウェア、挿入チューブ、光学アダプターを 1つの共通プラットフォームに統合した、拡張性の高いシステムです。
Plus、Expert、Prime の 3 つのグレードは、すべて共通のハードウェアを採用。ソフトウェアによるアップグレードに対応しているため、ハードウェアを変更することなく、ニーズに合わせてシステムを柔軟に拡張できます。
ニーズに合わせて進化するシステム
IPLEX Oneは、単なる製品ではなく、進化し続けるプラットフォームです。現在の検査をよりシンプルにしながら、将来の新たなニーズにも柔軟に対応できるよう設計されています。
- ソフトウェアで柔軟に機能を拡張： 必要な機能から導入し、ニーズに応じて3Dモデリングや計測などの高度な機能を、モジュール式のソフトウェアライセンスによって追加できます。ハードウェアを交換する必要はありません。
- 豊富な組み合わせで、無駄のない導入を実現： ニーズに応じて必要な機能だけ導入でき、将来の拡張にも柔軟に対応。コストを抑えながらカスタマイズ性と拡張性を両立します。
- デジタルワークフローとのシームレスな連携： ViSOL™ワークフローソリューションや他社製アプリケーションに対応し、既存のデジタルワークフローにスムーズに組み込むことができます。データ取得やレポート作成、情報共有をより効率的に行えます。
観察・分析・計測をさらにスピーディーに
画期的な光学技術と計測技術により、検査の流れを妨げることなく、優れた視認性、精度、スピードを実現します。
-
業界初の Swoptix™ マルチビューテクノロジー： スコープを引き抜くことなく、近距離と遠距離のフォーカス、直視と側視を瞬時に切り替えることができます。検査時間を短縮するとともに、光学アダプターの摩耗を軽減。従来の工業用内視鏡と比較して、疲労や摩耗を半減しながら、最大 2 倍の生産性を実現します。
-

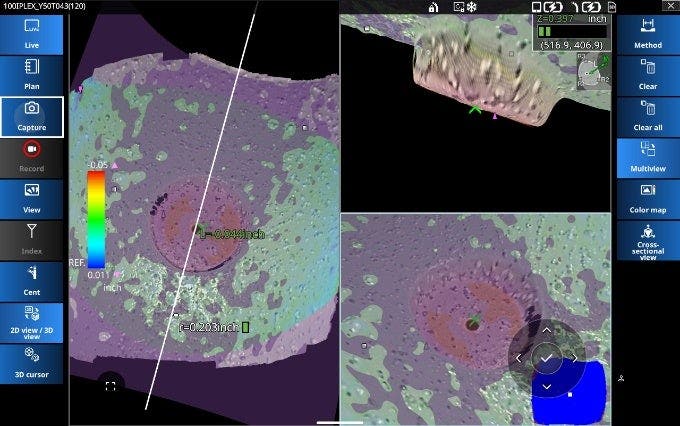

3DAssist™ による 3D モデリング：

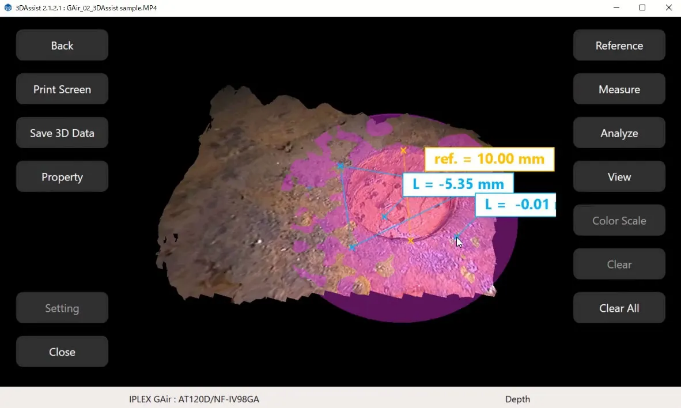

当社独自の 3DAssist™ ソフトウェアにより、ステレオ光学アダプターを使用することなく、1 つの光学系から詳細な 3D 画像を作成できます。
-
Swoptix™ シングルスクリーン計測： 4 mm および 6 mm のフルフレーム計測をその場で実行。検査作業の中断を抑え、よりスピーディーな計測を可能にします。
-

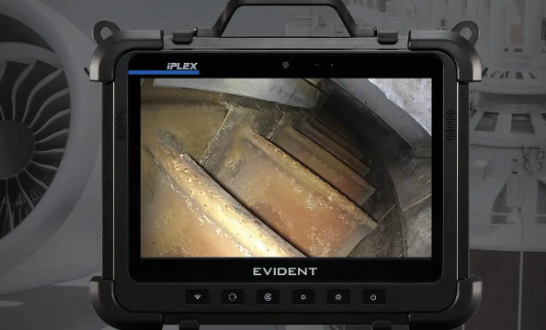

画面全体を鮮明に表示： ディスプレイ全体に高解像度の画像をリアルタイムで表示。欠陥をより正確に識別し、迅速な判断をサポートします。
-
スプリットスクリーン表示： 画像を並べて比較したり、計測結果を重ねて表示したりすることで、1 つの画面上でより詳細な検査・確認を行えます。
Swoptix™ マルチビューテクノロジーにより、近距離と遠距離のフォーカス、直視と側視を瞬時に切り替え
現場の使いやすさを追求した設計

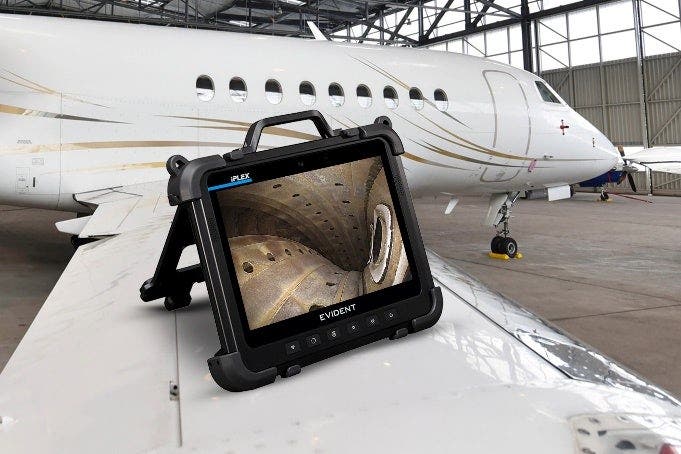

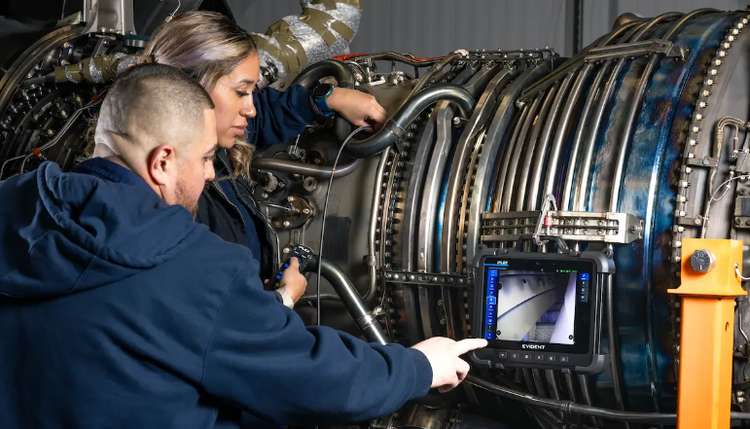

航空・宇宙、発電、石油・ガス、セキュリティなど、さまざまな分野での使用を想定して設計された IPLEX One。持ち運びやすく、さまざまな検査環境に柔軟に対応します。

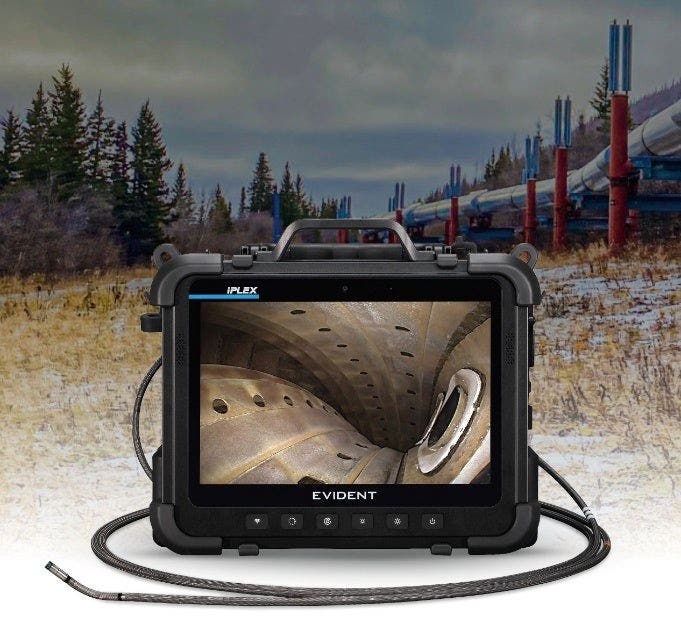

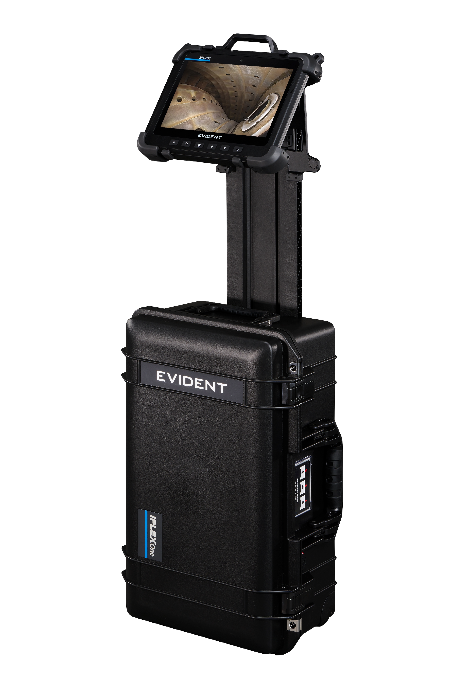

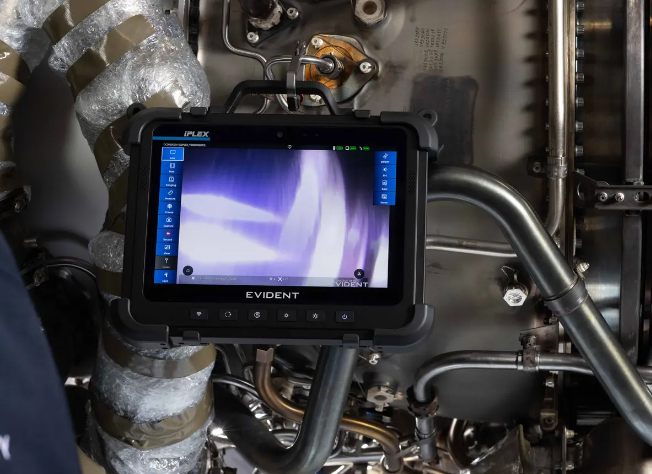

- よりコンパクトで軽量、持ち運びも簡単：従来の IPLEX シリーズよりもコンパクトな設計に、明るく見やすい 10 inch ディスプレイを搭載。狭い場所や高所にも持ち運びやすく、スムーズな検査をサポートします。
- ケーブルに縛られないモジュール設計： ワイヤレスリモート操作とモジュール構成により、ケーブルなどの物理的な制約を受けることなく、作業環境や用途に合わせて柔軟に構成できます。
- 検査現場に適したワイヤレス接続： 超低遅延のピアツーピア通信により、有線接続が不要になり、より柔軟な検査が可能です。高いセキュリティが求められる環境向けに、無線通信を無効にしたモデルも選択できます。
- 離れた場所からでも快適に操作： ワイヤレスコントロールユニットにより、スコープから離れた場所でも操作できます。複雑な検査環境でも作業者の負担を軽減し、無理のない姿勢での操作を可能にします。
- 過酷な環境にも対応する設計： 雨や雪、厳しい温度環境にも耐える全天候型設計。広視野角の AR コーティングを施した反射防止モニターにより、強い日差しの下でも画面を確認しながら作業できます。
現場で培われた、確かな堅牢性
IPLEX One は、衝撃やほこり、水分に強く、激しい振動下でも安定した性能を発揮します。人間工学に基づいた設計と 10 inchの反射防止タッチスクリーンにより、長時間の検査作業にも対応します。
- 厳しい試験で実証された信頼性： IPLEX One は、MIL-STD 規格に準拠した落下試験、IP 規格に基づく防塵・防水性能の評価に加え、第三者機関による試験を実施。さまざまな検査現場で求められる高い信頼性を備えています。
- 摩耗を抑え、損傷リスクを軽減： 先端部を短くすることで、狭い場所でもスムーズな挿入が可能です。さらにSwoptix™ テクノロジーにより、検査中に光学アダプターが引っ掛かったり損傷したりするリスクを軽減するとともに、光学アダプターと IPLEX One 本体の摩耗を抑えます。
- グローバルなサポート体制： 先端部を短くすることで、狭い場所でもスムーズな挿入が可能です。さらにSwoptix™ テクノロジーにより、検査中に光学アダプターが引っ掛かったり損傷したりするリスクを軽減するとともに、光学アダプターと IPLEX One 本体の摩耗を抑えます。
ソフトウェア
ViSOL™ 内視鏡検査ワークフローソリューション
拡張性に優れたクラウドベースの ViSOL™ ソフトウェアにより、IPLEX One を使用した検査業務をさらに効率化できます。高度な分析、可視化、情報共有機能を活用して、工業用内視鏡による検査データの整理、分析、レポート作成を直感的に行えます。
3DAssist™ ソフトウェア
IPLEX One の光学アダプターと 3DAssist™ ソフトウェアを組み合わせることで、高度な 3D 画像生成と 3D 比較計測が可能になります。工業用内視鏡による検査の精度を高めながら検査時間を短縮し、検査品質のさらなる向上に貢献します。
仕様
スコープユニット
| 型番 | IV10420 | IV10435 | IV10620 | IV10630 | IV10635 | IV10650 | IV10675 | IV106100 | |
| 挿入チューブ | スコー プ径 |
φ4.0mm | φ6.0mm | ||||||
| 有効長 | 2.0 m | 3.5 m | 2.0 m | 3.0 m | 3.5 m | 5.0 m | 7.5 m | 10.0 m | |
| 外装 | 特殊強化加工タングステンブレード | ||||||||
| 軟性部構造 | 挿入部先端からスコープユニット側まで一定の硬さの蛇管 | 挿入部先端に行くに従って徐々にやわらかくなるTapared Flex蛇管 | |||||||
| 姿勢センサ | - | 挿入状況検知用の姿勢センサを先端部に装備 | |||||||
| 光学系 | 視野 | 光学アダプターにより変更可能。 | |||||||
| 視野方向 | |||||||||
| 照明 | レーザーダイオード、白色LED、紫外線LED（365nm）、赤外線LED（950nm） | ||||||||
| 屈曲部 | 湾曲角度（４方向） | 160° | 180° | 150° | 130° | ||||
| 湾曲操作 | TrueFeel方式によるジョイスティック電動湾曲操作 | ||||||||
メインユニット
| 型番 | IV10000、オペレーションユニット | ||||||||
| 外形寸法 （WｘHxD) | 305 mm × 220 mm × 154 mm (突起部含まず) *ケーブル部を除く | ||||||||
| システム重量 | IV10420取付時: 6.40kg | IV10435取付時: 6.46kg | IV10620取付時: 6.48kg | IV10630取付時: 6.56kg | IV10635取付時: 6.60kg | IV10650取付時: 6.72kg | IV10675取付時: 6.92kg | IV106100取付時: 7.12kg | |
| LCD液晶パネル | 10.1型（インチ）WUXGA (1920 × 1200), IPS ハイコントラスト | ||||||||
| 入出力端子 | Type A HDMI 2.0 | ||||||||
| マイク入力/オーディオ出力 | Bluetooth®ヘッドセット/マイクと互換性あり | ||||||||
| USBコネクター | 有線接続・電⼒供給に使⽤。3カ所。 すべてUSB3.2 Gen1規格、USB PD3.0規格準拠、外部映像⼊出⼒対応のUSB TYPE-C®コネクターに対応。 接続機器︓ベースユニット、リモートコントロールユニット、専⽤ACアダプタ―、モバイルバッテリ―、USBメモリー、ターニングツール、など汎⽤的な活⽤を想定。 |
||||||||
| 電源仕様 | 専⽤ACアダプター (100〜240V、50/60Hz)、または、専⽤バッテリー (10.8V) により駆動する。 | ||||||||
| 記録媒体 | SSD (256 GB） または USB メモリー | ||||||||
| タイトル入力 | 51文字表示 | ||||||||
| 画質調性 | ズーム （デジタルシームレスズーム 最大5倍）、 ゲイン （7段階調整）、 WiDER （5段階調整）、コントラスト調整 （4段階調整）、 複数枚ノイズリダクション （3段階調整）、 ブライトネス （オート: 16段階調整、 マニュアル: 24段階調整）、 シャープネス （16段階調性）、 色調整 （21段階調整）、 赤強調、 色温度 （2000K~12000K、21段階調整）、 シーン設定、、アドバンス調整、画像反転 | ||||||||
| 静止 画記録 |
解像度 | 解像度H960 x V752 (Pixel) IPLEX TX Iスコープユニット接続時解像度H512 x V512 (Pixe ＊解像度は使用される光学アダプターにより変動する可能性があります |
|||||||
| 記録フォーマット | JPEG（.JPG）、PNG（.PNG） | ||||||||
| 動画記録 | 解像度 | 解像度H960 x V752 (Pixel)、IPLEX TX Iスコープユニット接続時解像度H392 x V392(Pixel)、 | |||||||
| 記録方式 | MPEG 4 AVC/H.264 (Baseline Profile準拠)、フレームレート60または30fpsで記録。Windows Media Player12以降で再生可能。 | ||||||||
| Wi-Fi | 2.4GHz (802.11 b/g/n/ax) x 2ch (Operation unit内蔵） IV10000にWiFiドングルを接続する事でIV10000を無線接続可能 |
||||||||
| Bluetooth® | Bluetooth® 5.2 × 1 | ||||||||
Bluetooth® のワードマークおよびロゴは、Bluetooth SIG, Inc. が所有する登録商標です。当社は、これらの商標およびロゴをライセンスに基づいて使用しています。その他の商標および登録商標は、それぞれの所有者に帰属します。
光学アダプター仕様
| φ4.0 mmオプティカルアダプター | ||||||||
| AT80D/FF-IV104 | AT120D/NF-IV104 | AT120D/FF-IV104 | AT120S/NF-IV104 | AT120S/FF-IV104 | AT80D/80D-IV104 | AT60S/60S-IV104 | ||
| 光学系 | 視野 | 80° | 120° | 120° | 120° | 120° | 80°/80° | 60°/60° |
| 視野方向 | 前方 | 前方 | 前方 | 側面 | サイド | 前方 | 側面 | |
| 被写界深度*1 | 40 mm to inf | 3 to 300 mm | 17 mm to inf | 2 to 40 mm | 8 mm to inf | 4 to 280 mm | 3 to 250 mm | |
| 遠位端 | 外径*2 | φ4.0 mm | φ4.0 mm | φ4.0 mm | φ4.0mm | φ4.0mm | φ4.0 mm | φ4.0 mm |
| 遠位端*3 | 20.9 mm | 20.4 mm | 20.5 mm | 21.1 mm | 21.1 mm | 22.3 mm | 24.7 mm | |
| φ4.0 mm Swoptix 3D Measurement | φ4.0 mm Swoptix Multiview | ||||||
| AT100DD-IV104 | AT80SS-IV104 | AT110DN/F-IV104 | AT100D/S-IV104 | ||||
| 光学系 | 視野 | 100° | 80° | 120°/110° | 100° | ||
| 視野方向 | 前方 | 側視 | 前方 | 前方 | 側 | ||
| 被写界深度*1 | 4 to 150 mm | 4 to 150 mm | 3 to 25 mm | 20 mm to inf | 6 mm to inf | 5 mm to inf | |
| 遠位端 | 外径*2 | φ4.0 mm | φ4.0 mm | φ4.0 mm | φ4.0 mm | ||
| 遠位端*3 | 21.0 mm | 23.2 mm | 20.9 mm | 22.4mm | |||
| φ6.0 mm オプティカルアダプター | ||||||||
| AT80D/FF-IV106 | AT120D/NF-IV106 | AT120D/FF-IV106 | AT120S/NF-IV106 | AT120S/FF-IV106 | AT90D/90D-IV106 | AT70S/70S-IV106 | ||
| 光学系 | 視野 | 80° | 120° | 120° | 120° | 120° | 90°/90° | 70°/70° |
| 視野方向 | 前方 | 前方 | 前方 | 側視 | サイド | 前方 | 側視 | |
| 被写界深度*1 | 18 mm to inf | 5 to 330 mm | 17 mm to inf | 2 to 50 mm | 8 mm to inf | 4 to 280 mm | 3 to 250 mm | |
| 遠位端 | 外径*2 | φ6.0 mm | φ6.0 mm | φ6.0 mm | φ6.0 mm | φ6.0 mm | φ6.0 mm | φ6.0 mm |
| 遠位端*3 | 20.8 mm | 20.9 mm | 20.5 mm | 21.6 mm | 21.6 mm | 22.7 mm | 26.7 mm | |
| φ6.0 mm Swoptix 3D Measurement | φ6.0 mm Swoptix Multiview | ||||||
| AT120DD-IV106 | AT100SS-IV106 | AT110DN/F-IV106 | AT100D/S-IV106 | ||||
| 光学系 | 視野 | 120° | 100° | 120°/110° | 100° | ||
| 視野方向 | フォワード | 側 | フォワード | 前方 | 側 | ||
| 被写界深度*1 | 4 to 150 mm | 3 mm to 150 | 3 to 25 mm | 20 mm to inf | 6 mm to inf | 5 mm to inf | |
| 遠位端 | 外径*2 | φ6.0 mm | φ6.0 mm | φ6.0 mm | φ6.0 mm | ||
| 遠位端*3 | 21.6 mm | 25.0 mm | 20.6 mm | 22.3 mm | |||
*1 観察深度は、最適な焦点が得られる距離の範囲を示します。
*2 スコープに取り付けた状態で、Φ 4.0 mm および Φ 6.0 mm の穴に挿入できます。
*3 スコープに取り付けた状態での先端部の硬質部長を示します。
動作環境
| 動作温度 | 挿入チューブ | 空気中：-25 ℃～100 ℃ (-13 °F to 212 °F) |
| 水中：10℃～30℃ (50°F～86°F) | ||
| タブレット | 空気中：-21 ℃～49℃（-5.8 °F～120.2 °F）（リチウムイオンバッテリー使用時） | |
| 空気中：0 ℃～40 ℃（32 °F～104 °F）（AC電源アダプター使用時） | ||
| システム | 空気中：-21 ℃～49℃（-5.8 °F～120.2 °F）（リチウムイオンバッテリー使用時） | |
| 空気中：0 ℃～40 ℃（32 °F～104 °F）（AC電源アダプター使用時） | ||
| 相対湿度 | 全ての部品 | 15～90% |
| 液体耐性 | 全ての部品 | 機械油、ライトオイル、5%の食塩水にさらされても作動可能 |
| 防水 | 挿入チューブ | 観察用先端アダプタ装着時は水中で使用可能 ステレオ測定用先端アダプタ装着時は水中で使用できません IV104シリーズ:最大10.0メートル（33.0フィート）までの深さ IV106シリーズ：最大10.0メートル（33.0フィート）まで |
| 挿入部以外 | IP65に対応 防滴構造。水中では使用できません。 ただし、バッテリーカバーなどを開けた場合は、防滴構造ではありません。 |
MIL-STD準拠
以下の MIL-STD-810H および MIL-STD-461G に基づき、使用環境における性能を確認しています。
なお、あらゆる条件下で損傷しないことを保証するものではありません。詳細については、当社の営業担当者までお問い合わせください。
| タイプ | 方法 |
| 低大気圧環境 | MIL-STD-810H, Method 500.6 Procedure I |
| 高温 | MIL-STD-810H, Method 501.7 Procedure I |
| 低温 | MIL-STD-810H、方式502.7手順I |
| 雨および吹きつける雨 | MIL-STD-810H, Method 506.6 Procedure I |
| 湿度 | MIL-STD-810H, Method 507.6 |
| 塩霧・腐食性環境 | MIL-STD-810H, Method 509.8 |
| 粉じん（ブローイングダスト） | MIL-STD-810H, Method 510.7 Procedure I |
| 爆発性雰囲気 | MIL-STD-810H, Method 511.7 Procedure I |
| 振動 | MIL-STD-810H, Method 514.8 Procedure I |
| ショック | MIL-STD-810H、方式 516.8 Procedure IV |
| 着氷・凍雨 | MIL-STD-810H、方式 521.4 |
| 伝導感受性、電源リード線 | MIL-STD-461G、CS101（システム） |
| 伝導感受性、バルクケーブルインジェクション | MIL-STD-461G、CS114（システム） |
| 伝導感受性、バルクケーブルインジェクション、インパルス | MIL-STD-461G、CS115（システム） |
| 伝導感受性、減衰正弦波過渡現象、ケーブルおよび電源リード線 | MIL-STD-461G、CS116（システム） |
| 伝導感受性、人体による静電気放電（ESD） | MIL-STD-461G、CS118（システムおよびワイヤレスリモート） |
| 放射エミッション（磁界） | MIL-STD-461G、RE101（システムおよびワイヤレスリモート） |
| 放射エミッション（電界） | MIL-STD-461G, RE102 デッキ上（システムおよびワイヤレスリモート） |
| 放射感受性磁界（RS101） | MIL-STD-461G, RS101（システムおよびワイヤレスリモート） |
| 電磁干渉（EMI） | MIL-STD-461G, RS103 デッキ上（システムおよびワイヤレスリモート） |
*IPLEX Oneは、当社が製造しています。
