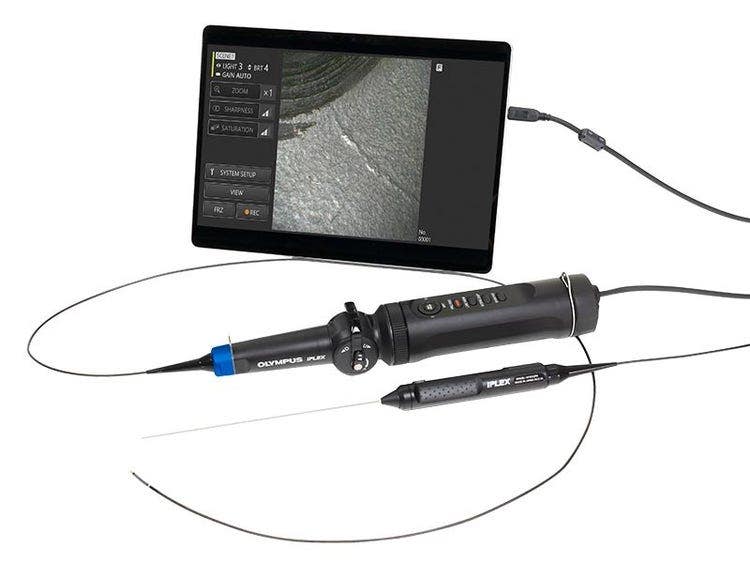

IPLEX TX II

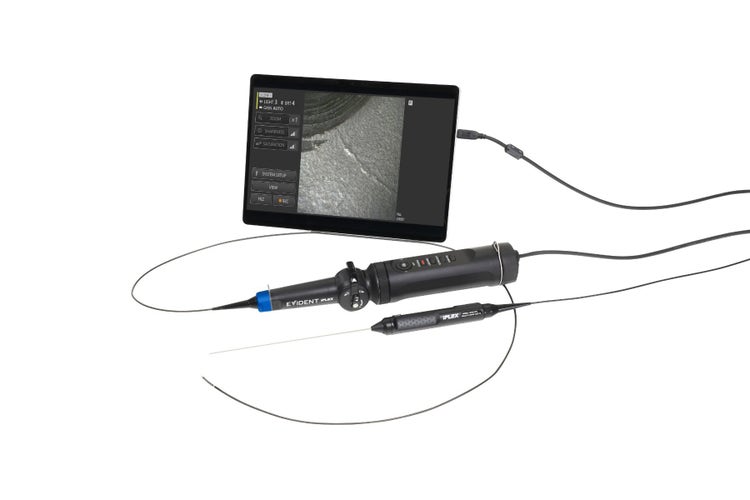

極細径のIPLEX TX II ビデオスコープは、外径2.2mmのフレキシブルスコープ、または1.8mmのリジットスコープでご利用いただけます。フレキシブルスコープを使用すれば、わずかな空間でも広い視野が得られ、より迅速な検査や意思決定に貢献します。高画質で快適な操作性を備えたIPLEX TX IIビデオスコープは、鋳造部品、金型、および小さな空洞を持つ部品などの検査工程において、効率的な検査を実現します。
IPLEX TX II 工業用内視鏡（ファイバースコープ）
狭い空間でも高品質なイメージングを
極細径のIPLEX TX II ビデオスコープは、外径2.2mmのフレキシブルスコープ、または1.8mmのリジットスコープでご利用いただけます。フレキシブルスコープを使用すれば、わずかな空間でも広い視野が得られ、より迅速な検査や意思決定に貢献します。高画質で快適な操作性を備えたIPLEX TX IIビデオスコープは、鋳造部品、金型、および小さな空洞を持つ部品などの検査工程において、効率的な検査を実現します。
- 目視検査
- ビデオスコープ
この一台がすべてを変える

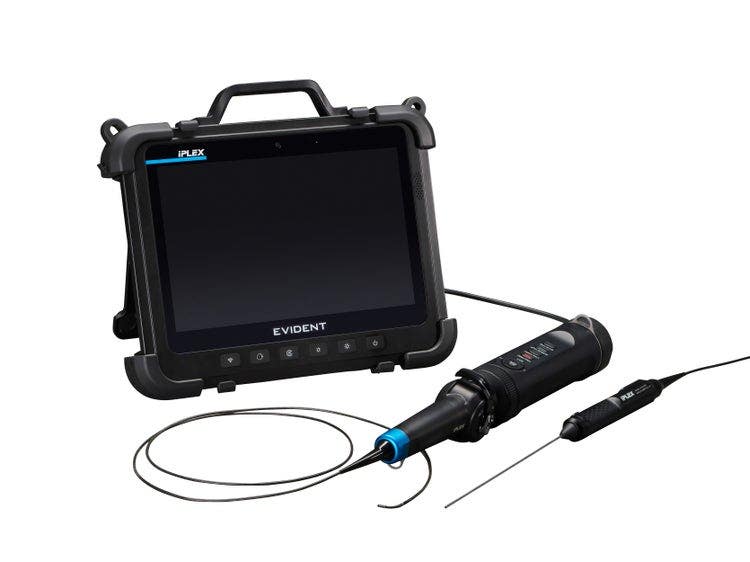

IPLEX™ One ビデオスコープ ソリューション
10 世代目の IPLEX システムとして、IPLEX One は統合性と拡張性を兼ね備え、内視鏡検査を新たなステージに導きます。現在の検査をよりシンプルに、将来のアップグレードにもシームレスに対応します。革新的な Swoptix™ テクノロジーをはじめ、計測・表示機能の進化、安全なワイヤレス接続、そして従来から高く評価されてきたイメージング性能。IPLEX One は、単なる“次世代”にとどまりません。より良い未来へとつながる、新しい始まりです。
安定した検査結果
IPLEX TX IIビデオスコープは、従来機種と比べて簡単に挿入できるため、すばやく検査エリアにアクセス可能です。また、高画質により、検査中の判断も容易です。

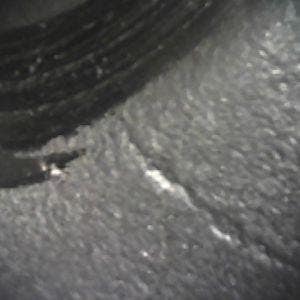

IPLEX TX（従来機種）
進化した「見える化」
- 120度の視野角で一度に広い範囲を観察でき、検査の迅速化に貢献
- 高画素CMOSセンサーの搭載により高画質を提供
- 狭い箇所から広い空間まで対応する明るい照明
- 画像チューニングやハレーション低減などの画像調整機能を搭載。クリアでノイズの少ない画像により、検査中の適切な判断をサポート
- シーンモードで画像設定を2種類プリセット。検査中でもボタンひとつで、設定のスムーズな切り替えが可能

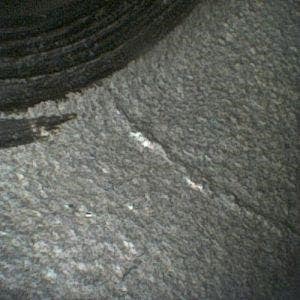

IPLEX TX II
狭い空間の検査も容易に
- 外径2.2mmのフレキシブルスコープで、わずかな隙間へのアプローチも簡単に
- 従来製品比で先端硬質部長が2mm短縮。耐久性と湾曲性の改善により、狭い空間における挿入性が向上
- 挿入部の外蛇管には保護機能を高めるタングステンブレードを採用。挿入時における引っかかりを低減
- リジットスコープのエアーインジェクター機能を用い、エアーでレンズ表面に付着した液体を除去することで、クリアな画像の確保が可能※
※オプションのIV10212TR用保護スリーブ装着時に使用可能
長時間の検査も快適に

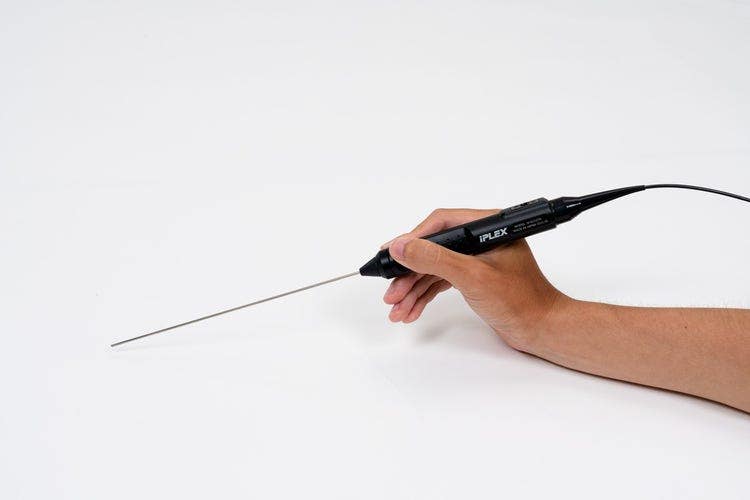

リジットスコープは非常に軽量で、長時間握っていても手首への負担は蓄積しにくい設計
グリップエクステンダーを併用し、検査対象に近い位置でスコープを保持することで、より微細なコントロールも可能
スコープからの映像はタブレットに表示。タブレットを任意の位置に設置し、快適な姿勢での作業が可能
高い耐久性と柔軟性
- フレキシブルスコープの湾曲部に、新設計の湾曲機構を採用。全体的な耐久性が向上
- 湾曲部は金属ブレードで覆われ、つぶれや摩耗耐性が強化。耐久性と機動性をバランスよく兼ね備え、検査箇所へのスムーズなアクセスを実現
- さまざまな用途に応じて、リジットスコープも選択可能。高品質な画像を確保しつつ、1.8mmもの狭い空間における検査にも対応
- レンズ先端にCMOS イメージングセンサーを搭載。挿入部がわずかに損傷しても、継続して検査画像の取得が可能
フレキシブルスコープユニット

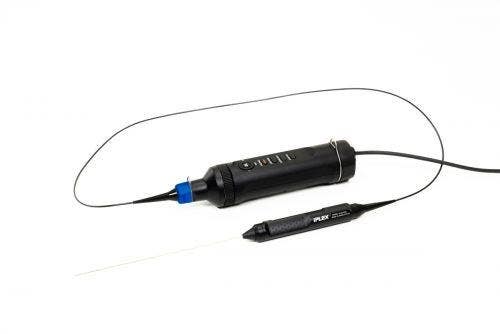

リジッドスコープユニット
仕様
| 型番 | フレキシブルスコープユニット：IV10212TF | リジッドスコープユニット：IV10212TR | |
| 挿入部 | 外径 | Φ2.2 mm | Φ1.8 mm |
| 有効長 | 1.2 m (3.9 ft) | 180 mm (0.59 ft) | |
| 先端硬質部長*1 | 7.85 mm (0.31 in.) | - | |
| 外装 | 特殊強化加工樹脂含侵金属ブレード | - | |
| 軟性部構造 | 挿入部先端から操作部側まで一定の硬さの蛇管 | - | |
| 光学系 | 視野角 | 直視 | |
| 視野方向 | 120° | ||
| 観察深度*2 | 3–80 mm | ||
| 湾曲部 | 湾曲角度（2方向） | 120° (up/down) | - |
| 湾曲操作 | アングルレバーによる湾曲操作 | - | |
| 質量 | 255 g (0.56 lb) | 182 g (0.4 lb) | |
基本機能：コントロールユニット
ソフトウエア機能
| ズーム/明るさ調整機能 | 2倍デジタルズーム / 12ステップ（Manual）もしくは 8ステップ（Auto）デジタル明るさ調整 | |
| ゲイン調整機能 | 2モード（Manual、Auto) | |
| シャープネス調整機能 | 3ステップ調整 | |
| カラー調整機能 | 3モード調整（白黒、標準、濃い） | |
| プリントスクリーン機能 | 日付/時刻、ロゴ、各種セッティング項目を画像に上書き可能 | |
| 静止画像記録 | 解像度 | H500 × V500 (pixels) |
| 記録方式 | JPEG圧縮 | |
| 動画記録 | 解像度 | H392 × V392 (pixels) |
| 記録方式 | MPEG-4 AVC/H.264 | |
| フレームレート | 30 fps | |
使用環境
*1 挿入部に取り付けたときの先端部の硬質部長を示します。
*2観察深度は、観察像が鮮明に写る距離の範囲を示します。
アクセサリー
IV10212TF用保護ブレード
IV10212TR用保護スリーブ
IV10212TR用延長グリップ
48 × 14 mm (1.9 × 0.6 in.)
保護ボックス
（突起部含まず）
キャリングケース
動作確認済みタブレット
・他のソフトウェアとの組み合わせによっては動作しない場合があります。
・上記以外のタブレットでIPLEX TXⅡソフトウェアの使用を希望される場合は、下記「タブレット推奨動作環境」を参照ください。
・ご不明な点は販売地域の担当者へお問い合わせください。
タブレット推奨動作環境
・上記を満たす、すべてのタブレットでIPLEX TX IIソフトウェアが動作することを保証するものではありません。
