석유 및 가스 응용 분야 업데이트 – 트러니언 검사

트러니언(Trunnion)이란?

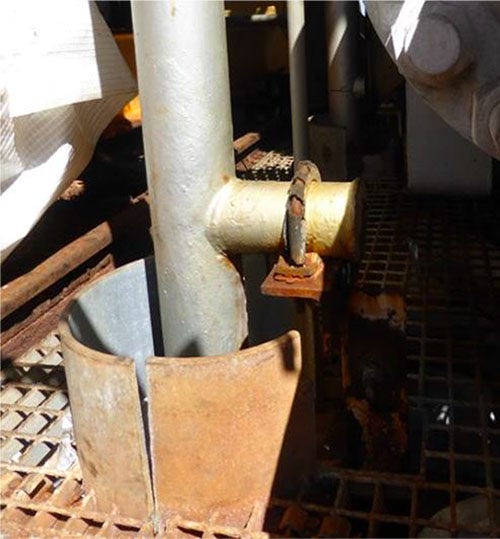

^{덱 관통 관 위에 있는 일반적인 트러니언}

트러니언(Trunnion)은 대부분의 배관 유형에서 광범위하게 사용되는 일종의 파이프 지지대입니다. 이 지지대는 부착된 스풀의 무게를 지지하고, 배관의 올바른 배치를 지원하고, 과도한 진동과 응력을 방지하기 위한 것입니다. 트러니언은 일반적으로 파이프 스풀에 직접 용접하여 연결합니다.

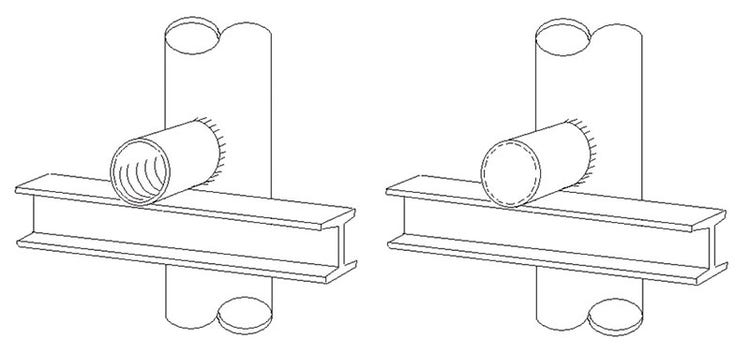

^{일반적인 트러니언 구성을 보여주는 자료}

뜨거운 가스가 배출되도록 보통 용접 전에 통풍구(weep hole)를 트러니언에 추가합니다. 이러한 통풍구는 물이 유입되지 않도록 밀폐되지만 대부분이 개방 상태를 유지합니다. 이 공간, 특히 트러니언에 물이 유입되어 고인 물이 상위 스풀과 접촉할 경우 부식 속도가 빨라지는 환경이 조성될 수 있습니다. 파이프 스풀의 밀폐된 영역은 코팅되지 않는 경우가 많아 부식 문제가 더욱 심각해집니다. 일반적으로 파이프 스풀에 문제가 생겨 누출이 발생할 때까지 이러한 부식 문제를 모르는 경우가 많습니다.

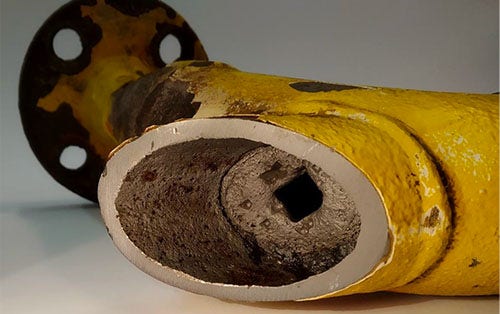

^{파이프 스풀 문제로 누출이 발생할 수 있습니다.}

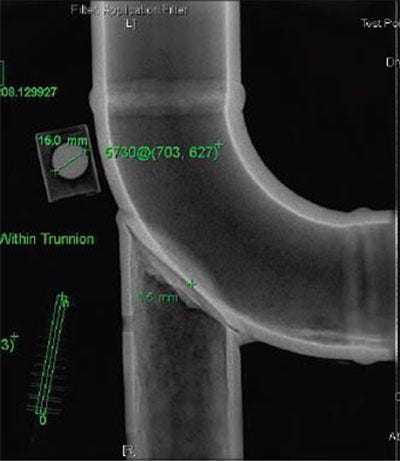

^{트러니언을 촬영한 방사선 사진}

특정 NDT 기법(특수 초음파 방법 또는 방사선 촬영)을 사용하여 나머지 벽 두께를 평가할 수는 있지만, 시간이 많이 걸리고 비용이 많이 들며 한계점이 있습니다. 산업 단체 HOIS는 트러니언을 위한 여러 가지 검사 방법을 비교하면서 보어스코프에 대해 다음과 같이 말합니다.

트러니언 검사 방법

빠른 스크리닝 도구인 보어스코프는 이러한 검사 유형을 위한 가장 간편하고 빠른 솔루션을 제공합니다. 내부 육안 검사는 추가로 살펴보아야 할 수 있는 문제를 지적하여 전반적인 검사 작업의 속도를 높입니다. 한계점으로는 남은 벽 두께를 측정할 수 없고, 퇴적물이 많이 있는 경우 상태를 평가하기 어렵다는 것입니다. 아래 내용을 참조하세요.

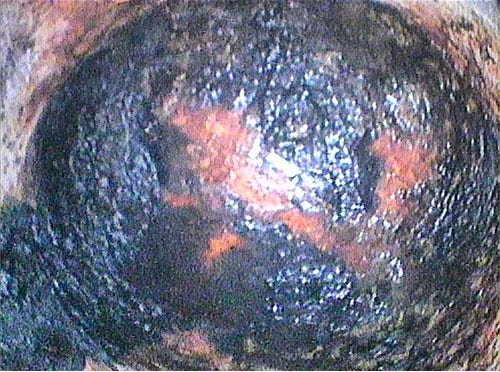

^{공정 파이프를 보여주는 내부 보어스코프 사진.}

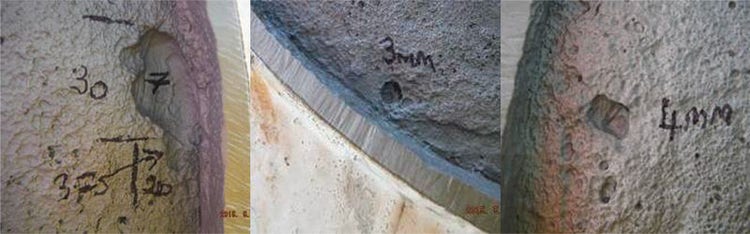

^{제거 후 여러 피팅과 공정 배관의 표면 준비 상태를 보여주는 자료}

Evident의 솔루션

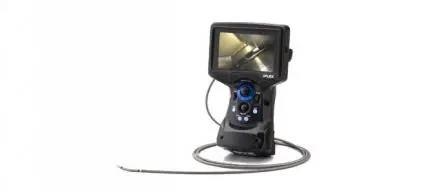

IPLEX G-Lite 시스템

Evident의 IPLEX G-Lite 시스템은 이러한 검사 유형에 매우 적합한 것으로 현장에서 검증된 최고의 시스템입니다. 작은 폼 팩터와 최소의 무게 덕분에 접근이 어려운 공간에 접근할 수 있으며 높은 곳에서 작업할 때도 쉽게 조작하고 사용할 수 있습니다.

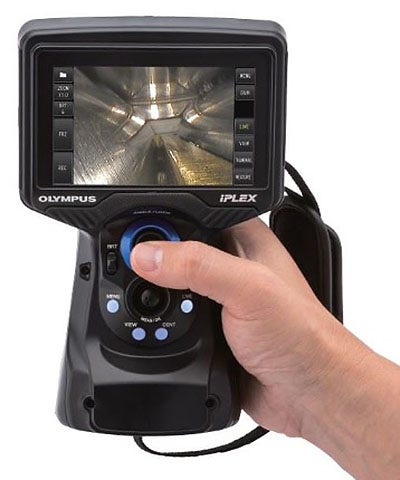

^{IPLEX G-Lite 비디오스코프}

G-Lite의 장점

• 물이 유입될 경우 표준 관찰 팁이 있어 물속에서 삽입 튜브를 작동할 수 있음
• 탁월한 이미지 품질과 WIDER 소프트웨어가 부식 때문에 잘 볼 수 없는 부분을 볼 수 있도록 지원
• 외부 퇴적물이 거의 또는 전혀 없는 경우 스테레오 측정을 통해 부식 피트 측정이 가능
• 3D Assist가 3차원으로 표면 상태를 신속하게 모델링할 수 있으므로 과도한 부식 또는 퇴적물이 있는 영역을 평가할 때 일반 비스테레오 렌즈 어댑터만 사용하면 되고 2D 이미지에 대한 의존도를 줄일 수 있음
• 내유성 코팅이 있는 텅스텐 브레이드 삽입 튜브를 사용하므로 내구성이 향상되고 손상 확률이 낮아짐

관련 문서 및 링크

HOIS 트러니언 검사 지침: https://esrtechnology.com/wp-content/uploads/2023/12/HOIS-OGTC-Guidance-on-trunnion-pipe-support-inspection-and-management-Issue-1.pdf

트러니언 검사 관련 UK HSE 안전 자료: 유해 물질을 포함한 배관의 트러니언 지지대의 부식

트러니언 구성 및 구축에 관한 추가 지침은 ASME 코드 b31.3에서 확인할 수 있습니다.
