iPLEX G Lite 비디오 보어스코프

IPLEX G Lite 산업용 비디오스코프는 작지만 견고한 본체에 강력한 이미징 기능을 탑재하고 있습니다.가벼운 무게와 어디든 가져갈 수 있는 휴대성 덕분에, 까다로운 분야에서 작업하는 사용자는 뛰어난 이미지 품질과 사용 편의성을 갖춘 원격 육안 검사 도구를 사용하여 작업을 완수할 수 있습니다.

풍력 타워 나셀의 좁은 공간에서 검사하는 경우, 강력한 이미징 기능과 휴대성을 겸비한 IPLEX G Lite 비디오스코프의 풍력 버전을 사용하면 더 쉽게 작업할 수 있습니다.

IPLEX G Lite/G Lite-W

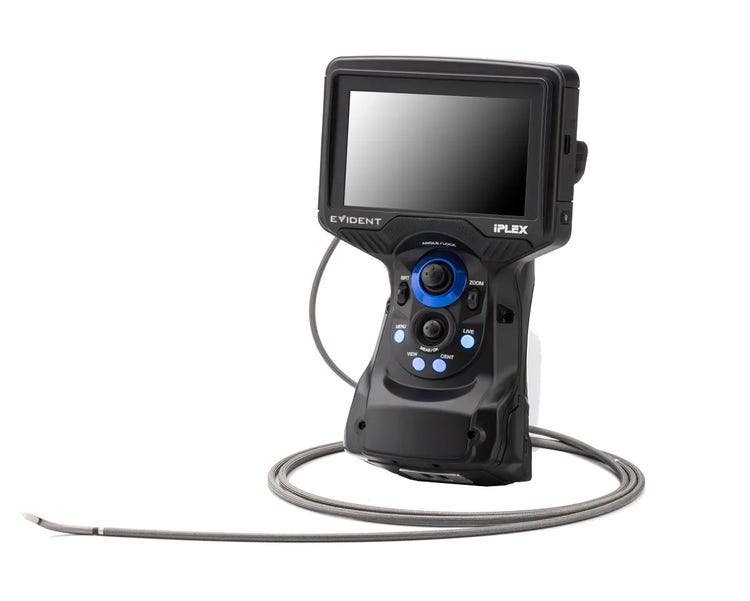

IPLEX G Lite 소형 비디오스코프

강력한 휴대용 비디오스코프

견적 요청

작은 보어스코프가 필요한 어려운 검사를 위해 IPLEX G Lite 산업용 비디오스코프는 작지만 견고한 본체에 강력한 이미징 기능을 탑재하고 있습니다. 가벼운 무게와 휴대성 덕분에 장치를 쉽게 사용할 수 있으며 뛰어난 이미지 품질로 작업을 완수할 수 있습니다.

  • 영상 검사
  • 비디오 내시경

One의 힘을 경험하세요

IPLEX™ One 비디오 내시경 솔루션

IPLEX 비디오 내시경 시스템의 10세대인 IPLEX One은 통합된 소프트웨어 기반 플랫폼으로, 더 빠르게 작업하고, 더 잘 보고, 앞서 나갈 수 있도록 지원합니다. 획기적인 Swoptix 3D 측정 기술과 영상 및 분석 기능 업그레이드, 모듈형 확장성을 결합한 IPLEX One은 원격 시각 검사의 가능성을 새롭게 정의합니다.

자세히 알아보기

풍력 에너지용 IPLEX G Lite-W 소형 비디오스코프

더 우수한 풍력 터빈 검사

풍력 타워 나셀의 좁은 공간에서 검사하는 경우, 작은 본체에 강력한 이미징 기능을 탑재하고 휴대성까지 갖춘 IPLEX G Lite 비디오스코프의 풍력 버전을 사용하면 더 쉽게 작업할 수 있습니다.

뛰어난 휴대성

이 인체공학적으로 설계된 소형 비디오스코프는 거의 모든 작업 현장에서 편안하게 사용할 수 있습니다.

  • 경량: IPLEX G Lite 비디오스코프는 무게가 1.15kg(2.5lb) 밖에 되지 않으며, IPLEX G Lite-W 비디오스코프는 1.16kg(2.6lb)에 불과합니다.

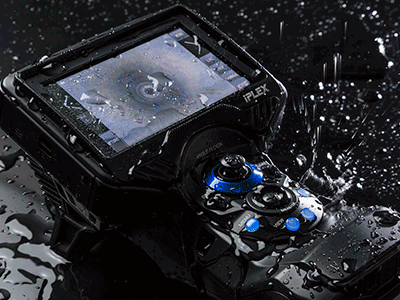

  • 내구성: 작지만 튼튼한 IPLEX G Lite/IPLEX G Lite-W 비디오스코프는 IP65 표준을 충족하고 미국방부 검사(MIL-STD)를 통과하도록 설계되었습니다.
  • 작업에 맞는 범위 선택: 2m 및 3.5m(4mm/6mm) 그리고 10m(6mm만 해당) 범위 중에서 선택할 수 있습니다.
  • 이동성: 비디오스코프와 액세서리는 비행기 좌석 아래에 들어갈 정도로 작은 여행용 경량 케이스에 딱 맞게 들어갑니다.

생생한 이미지

이제는 더 이상 고품질 이미지를 위해 휴대성을 포기하지 마십시오. IPLEX G Lite 및 IPLEX G Lite-W 소형 비디오스코프는 대형 비디오스코프에서 볼 수 있는 여러 이미징 기능을 작고 휴대성이 뛰어난 기기에 포함하고 있습니다.

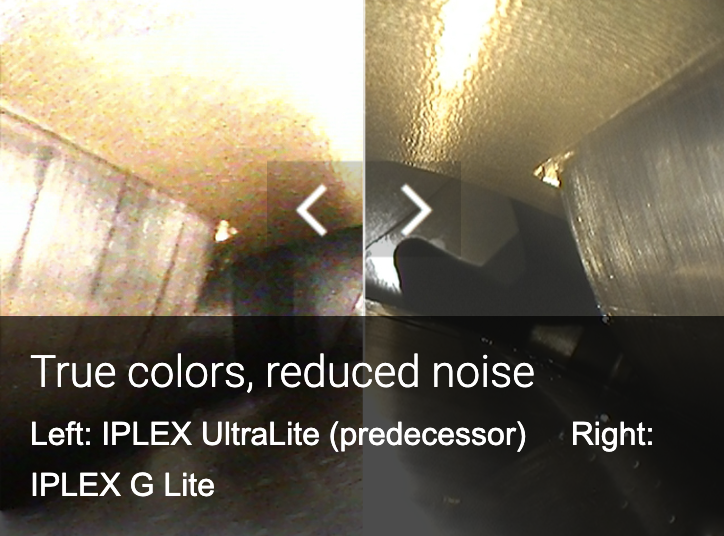

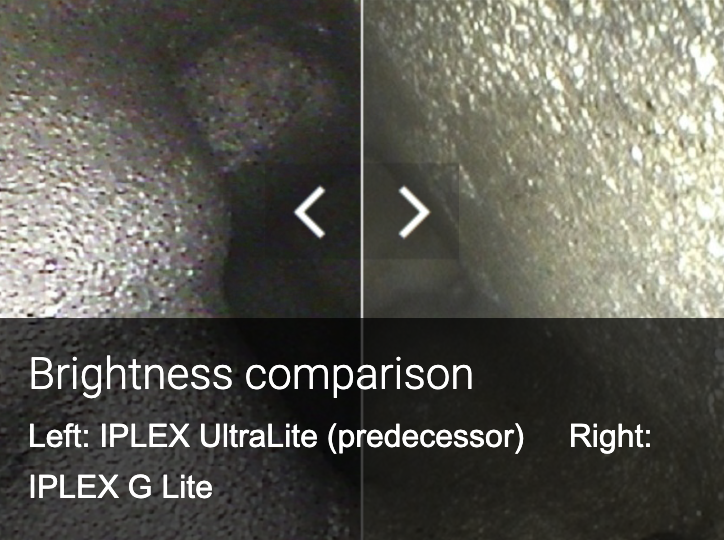

  • 밝은 조명, 노이즈 감소: LED 광원은 이전 모델(IPLEX UltraLite)에 비해 2배 더 밝아졌으며 새로운 노이즈 감소 알고리즘을 채택하여 어두운 영역에서도 문제와 결함을 찾아내는 데 도움을 줍니다.
  • 60fps 비디오: 비디오스코프의 높은 프레임률로 매끄럽게 전환되는 비디오를 캡처합니다. 움직이는 물체를 녹화하는 경우 끊김 현상 없는 선명한 비디오를 얻을 수 있습니다.

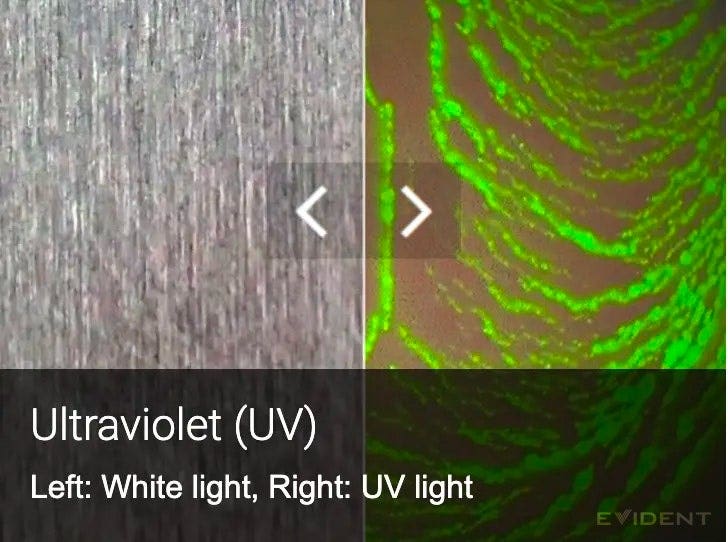

  • 유연한 자외선 및 적외선 조명 옵션: 눈에 보이지 않는 미세한 균열을 탐지할 때는 자외선(UV) 조명을 사용하고, 어두운 영역의 물체를 볼 때는 적외선(IR) 조명을 사용합니다. 교체식 LED 광원으로 비디오스코프의 기능을 확장할 수 있습니다.*
  • 손가락 터치로 효과적으로 측정: 이 소형 비디오스코프에는 표준 기능으로 스칼라 측정이 갖춰져 있어, 참조 결함을 사용해 물체의 크기를 표시할 수 있습니다. 더 많은 고급 기능을 이용하려면 정밀한 3차원 좌표를 사용해 물체의 크기를 표시하는 스테레오 측정 옵션으로 업그레이드하십시오.

*IPLEX G Lite에만 해당

빠르고 손쉬운 사용

이 소형 비디오스코프는 신속하고 효율적인 검사를 위해 인체공학과 견고함을 유용한 기능과 결합합니다.

  • 반응형 조이스틱, 정확한 움직임: 반응형 TrueFeel 관절 덕분에 정확한 움직임으로 스코프의 팁을 제어하여 빠르게 목표 영역을 찾아갈 수 있습니다.
  • 정지 이미지와 비디오를 동시에 녹화: 버튼 하나만 누르면 비디오를 녹화하는 동안 정지 이미지를 캡처할 수 있습니다.
  • 북마크: 북마크를 추가하여 비디오 검토 중에 시간을 절약하고 중요한 순간을 빠르게 찾습니다.
  • 연속 비디오: 중요한 검사 녹화본을 유실할 걱정이 없습니다. 이 소형 비디오스코프는 깜박하고 녹화 버튼을 누르지 않았을 때도 검사의 마지막 30분을 자동으로 녹화합니다.

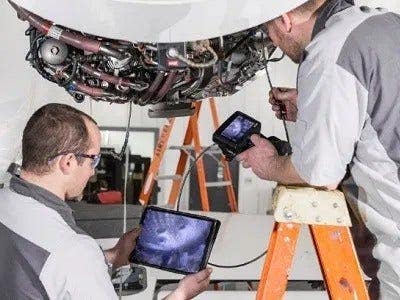

  • 검사 이미지 스트리밍: 권장 USB 무선 LAN 어댑터를 사용하면 검사 중 태블릿을 통해 동료와 이미지를 공유할 수 있어 다른 검사자의 도움을 받고 문제를 더 쉽고 빠르게 진단할 수 있습니다.
  • 손쉬운 데이터 공유: IPLEX 데스크탑 앱을 사용하여 PC에 무선으로 저장된 이미지와 비디오를 안전하게 전송할 수 있습니다.

더 우수한 풍력 터빈 검사

IPLEX G Lite의 풍력 버전인 IPLEX G Lite-W 비디오스코프에는 다음과 같은 풍력 타워 검사용으로 특수 설계된 기능이 탑재되어 있습니다.

*옵션

더 빠르게 검사 완료

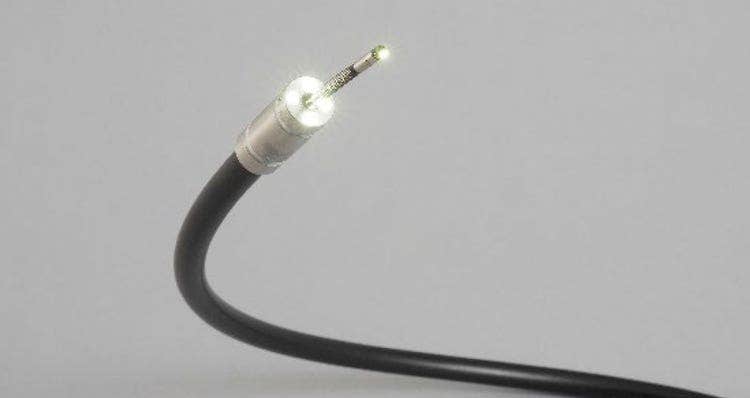

이 소형 비디오스코프의 밀봉된 오일 제거 팁 어댑터를 사용하면 기어박스 같은 기름기 많은 환경에서 더 명확하게 볼 수 있습니다. 오일 제거 팁의 채널이 모세관 작용을 통해 렌즈에서 오일을 제거하며 밀봉된 팁은 오일이 어댑터로 침투하는 것을 방지합니다. 이제 스코프를 분리하고 팁에서 오일을 제거하는 시간을 줄여 더 빠르게 검사할 수 있습니다.

IP65 표준을 충족하고 미국 국방부 검사(MIL-STD)를 통과하도록 제작된 IPLEX G Lite-W 비디오스코프는 풍력 타워 나셀 내의 높은 곳에서 작업할 때의 문제를 해결하여 가동 시간이 최대가 되도록 해줍니다. 스코프가 손상되기 쉬운 좁은 공간에서도 삽입 튜브의 튼튼한 관절 메커니즘은 이런 경우에 스코프를 보호할 수 있습니다.

풍력 터빈 검사를 위한 맞춤형 설계

풍력 터빈 검사를 위한 맞춤형 설계

풍력 터빈 검사를 위한 맞춤형 설계

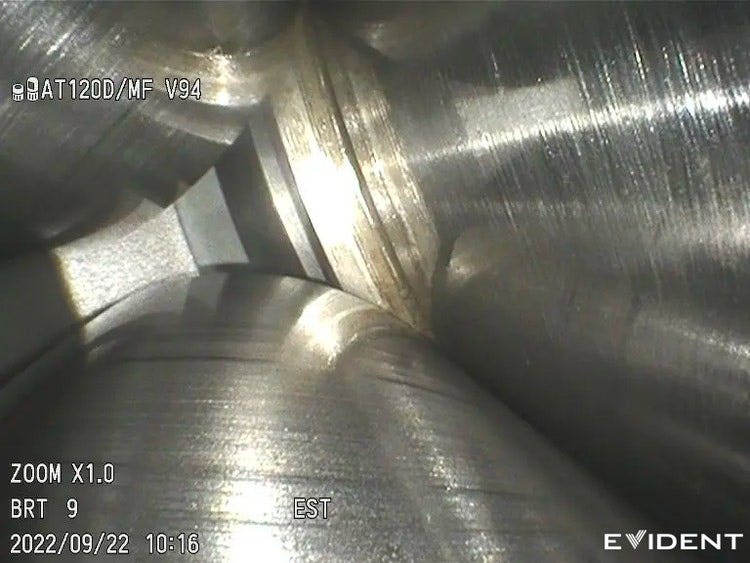

IPLEX G Lite-W 비디오스코프는 베어링과 기어 톱니 등 풍력 터빈의 영역을 가까이서 봐야 하는 필요성과 넓은 공간에서 결함을 찾아야 하는 필요성의 균형을 맞추도록 특별히 설계된 광학 장치를 갖추고 있으며, 손상을 발견하기 위해 터빈 베어링 사이의 공간에 들어갈 만큼 작습니다.

옵션인 LED 가이드 튜브는 풍력 터빈 검사용으로 설계되었습니다. 이 가이드 튜브의 충분한 조명 덕분에 기어박스 같은 크고 어두운 공간에서 결함을 더 빨리 찾아낼 수 있어 우수한 이미지를 얻는 데 필요한 시간이 단축됩니다. 조작해야 할 때 반유연성 가이드 튜브를 사용하면 필요한 이미지를 캡처하려는 위치에 쉽게 배치할 수 있습니다. 한 손으로 4mm 스코프를 쉽게 제어하고 조작하여 접근하기 어려운 기어박스 영역을 볼 수 있습니다.

간편한 휴대, 간편한 세척

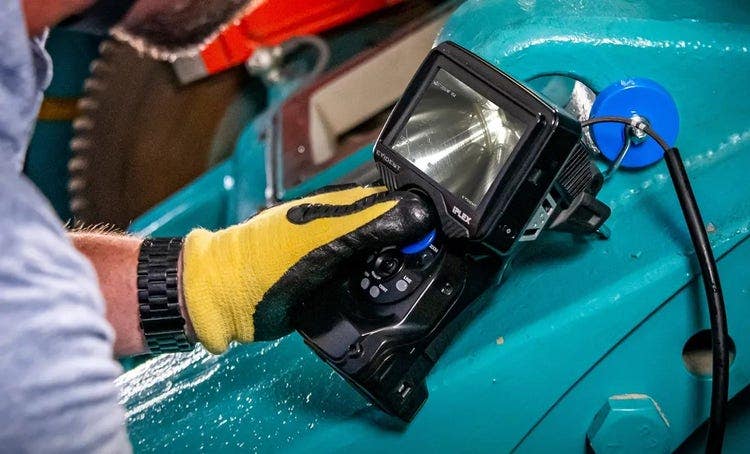

무게가 1.16kg(2.56lb)에 불과한 소형 IPLEX G Lite-W 비디오스코프는 나셀의 맨 윗부분 같은 까다로운 위치로 쉽게 이동시킬 수 있습니다. 시중에서 구입할 수 있는 마그네틱 후크와 암을 사용하여 본체와 스코프를 가장 편리한 위치에 배치할 수 있습니다. 인체 공학적인 휴대용 디자인과 반응성이 뛰어난 터치스크린을 사용하여 나셀의 좁은 공간에서 장갑을 낀 상태로 비디오스코프를 사용하고 제어할 수 있습니다.

스코프의 매끄러운 내유성 코팅 덕분에 비디오스코프를 청소하기가 간단합니다. 삽입 튜브에 오일이 묻어도 깨끗한 천으로 쉽게 닦이므로 작업 후 빠르게 사무실로 복귀할 수 있습니다.

통합 3D 분석으로 검사 정밀성 향상

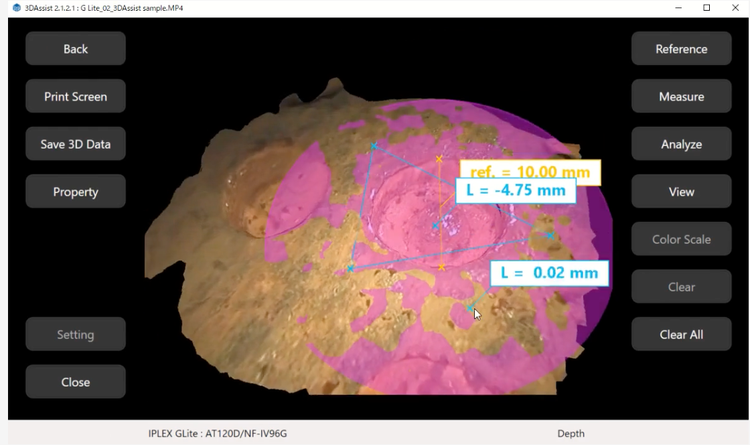

표준 광학 어댑터를 Evident의 3DAssist™ 소프트웨어*와 함께 사용하여 고급 3D 모델링과 비교 측정을 수행할 수 있습니다. 이러한 강력한 통합을 통해 검사 품질을 대폭 높이는 동시에 검사 시간을 상당히 줄일 수 있습니다.

*IPLEX G Lite-W는 3DAssist 소프트웨어와 호환되지 않습니다.

사양

IPLEX G Lite 및 IPLEX G Lite-W 사양

기본 기능

모델 번호 IV9420GL IV9420GL-W IV9435GL IV9620GL IV9635GL IV96100GL
삽입 튜브 스코프 직경 Φ4.0mm Φ6.0mm
스코프 길이 2.0m(6.6ft) 3.5 m(11.5 ft) 2.0m(6.6ft) 3.5 m(11.5 ft) 10.0 m(32.8 ft)
외부 내유성 코팅 처리된 고내구성 텅스텐 브레이드(세척하기 쉬운 외부 브레이드)
튜브 유연성 균일한 강성 TaperedFlex 튜브, 선단부로 갈수록
서서히 유연성 증가
온도 센서 고온 경고용 2단 표시기
관절부 관절 각도
위쪽/아래쪽/오른쪽/왼쪽		 130° 150° 110°
관절 작동 전자식 관절이 있는 TrueFeelTM 스코프 팁 관절
대략적인 시스템 무게(배터리 포함) 1.15kg(2.5lbs) 1.16kg(2.6lb) 1.21kg(2.6lbs) 1.23kg(2.7lbs) 1.34kg(2.9lbs) 1.83kg(4.0lbs)
치수(W × D × H) 128mm × 203mm × 110mm(4.9in. × 8in. × 4.3in.)
휴대용 케이스 치수(W × D × H) 455mm × 330mm × 185mm(17.9in. × 13in. × 7.3in.) 돌출부는 포함되지 않음
기체가 좁은 항공기에 반입 가능한 수하물 크기
조명 LED 조명. ECO 모드 조명 제어를 사용하여 배터리 수명 연장 가능
디스플레이 4.3인치 데이라이트 뷰, 광시야 WVGA LCD(800 × 480픽셀) 및 정전식 터치패널
전원 공급 장치 AC 전원 100V~240V, 50/60Hz(제공된 AC 어댑터 포함)
배터리 7.4V 공칭, 대략치(제공된 배터리 포함)
배터리 작동 시간: 약 90분
비디오 출력 표준 HDMI 유형 C HDMI 1.4
헤드셋 단자(마이크 입력/오디오 출력) Φ3.5mm 미니 플러그 CTIA
무선 라이브 스트리밍 권장 USB 무선 LAN 어댑터를 사용하여 유형 A USB 커넥터에 연결하십시오. IPLEX Image Share 앱을 통해 iOS 기기에서 사용할 수 있습니다.
무선 파일 전송 권장 USB 무선 LAN 어댑터를 유형 A USB 커넥터에 연결하십시오. IPLEX 데스크탑 앱을 통해 PC에서 사용할 수 있습니다.

소프트웨어 기능

이미지 기능 5X 디지털 줌, 16단 밝기 제어
*BRT 12 이상에서 장노출 작동(최대 2초)
게인 제어 4단 조정 가능 게인 제어(수동, 자동, WiDER 1, WiDER 2)
동적 노이즈 감소 사용 가능(GUI 메뉴 선택: 켜짐/꺼짐)
텍스트 표시 옵션 30자 제목 표시
주석 30자 텍스트, 마크, 자유형 그리기
이미지 표시 기능 라이브 이미지의 좌우 반전, 상하 반전, 180도 회전 가능

녹화 관리 기능

녹화 매체 Norma SDHC(제공된 SDHC 포함)
연속 비디오 microSDHC(권장 부품 사용)
*연속 비디오 기능을 ON으로 설정
내부 메모리 사용 가능(정지 이미지 녹화 중에만 가능)
오버레이 날짜, 시간, 광학 팁, 로고 및 시스템 설정이 포함된 30자 제목 선택 가능
썸네일 이미지 표시 녹화된 이미지를 썸네일로 표시 가능
정지 이미지 녹화 해상도 H768 × V576(픽셀)
녹화 형식 압축 JPEG 형식
동영상 녹화 해상도 H768 × V576(픽셀)
녹화 형식 MPEG 4 AVC/H.264
기준 프로필에 맞춤, Windows Media Player 12와 호환 가능
인덱스 기능 1개의 동영상 파일에 최대 100개의 인덱스
프레임률 60fps/30fps 선택 가능

측정 기능

스칼라 측정 기준 길이를 사용해 물체 길이 측정

스테레오 측정 기능 – 선택사양 기능 필요시 업그레이드(IPLEX G Lite에만 해당)

거리 두 점 간의 거리
점-선 거리 점과 사용자 정의 선 간의 수직 거리
깊이 점과 사용자 정의 평면 간의 직각 깊이/높이 거리
면적/선 다중 점 원주 및 면적 측정

작동 환경

작동 온도 삽입 튜브 공기 중: -25℃~100℃(-13°F~212°F), 수중: 10℃~30℃(50°F~86°F)
기타 부품 공기 중: -10℃~40℃(14°F~104°F)(배터리 포함)
공기 중: 0℃~40℃(32°F~104°F)(AC 전원 어댑터 및 충전된 배터리 포함)
상대 습도 모든 부품 15~90%
방액 모든 부품 기계유, 경유 또는 5% 식염수에 노출된 경우에도 작동 가능
방진 및 방수 삽입 튜브 시야 팁 어댑터를 장착한 경우 수중에서 작동 가능
스테레오 측정 팁 어댑터가 있는 경우 수중 작동 불가능
IV94 시리즈 — 3.5m(11.5ft)에 해당하는 최대 깊이
IV96 시리즈 — 10 m(32.8 ft)에 해당하는 최대 깊이
기타 부품 IP65. 수중에서 작동 불가능(배터리 및 기타 덮개는 닫아야 함)

MIL-STD 준수

작동 환경 성능은 다음 MIL-STD-810G 및 MIL-STD-461G를 통해 확인되었습니다.
어떠한 조건에서도 손상되지 않음을 보증하지 않습니다. 자세한 내용은 현지 Evident 담당자에게 문의하십시오.

유형 방법
진동 MIL-STD-810G、METHOD 514.7 Procedure I(일반 진동 시험)
충격 MIL-STD-810G、METHOD 516.7 Procedure IV(수송 낙하 시험)
방수 MIL-STD-810G、METHOD 506.6 Procedure I(비바람 시험)
습도 MIL-STD-810G、METHOD 507.6 Procedure II
염무 MIL-STD-810G、METHOD 509.6
모래와 먼지 MIL-STD-810G、METHOD 510.6 Procedure I(날림 먼지 시험)
착빙/우빙 MIL-STD-810G、METHOD 521.4
폭발성 대기 MIL-STD-810G、METHOD 511.6 Procedure I(폭발성 대기에서의 작동 시험)
전자기 간섭(EMI) MIL-STD-461G、RS103 갑판 위 모든 선박

광학 팁 어댑터 사양

IPLEX G Lite용 4.0mm 시야 팁 어댑터

AT80D/FF-IV94G AT120D/NF-IV94G AT120D/FF-IV94G AT100S/NF-IV94G AT100S/FF-IV94G
광학 시스템 시야 80° 120° 120° 100° 100°
시야 방향 정면 측면
피사계 심도*1 35~∞mm 2~200mm 17~∞mm 2~15 mm 8~∞mm
선단부 외경*2 Φ4.0mm
선단부*3 19.0mm 21.7 mm
오일 제거 사용 가능 ー

IPLEX G Lite용 6.0mm 시야 팁 어댑터

AT40D-IV96G AT80D/NF-IV96G AT80D/FF-IV96G AT120D/NF-IV96G AT120D/FF-IV96G
광학 시스템 시야 40° 80° 80° 120° 120°
시야 방향 정면
피사계 심도*1 200~∞mm 9~∞mm 35~∞mm 2~200mm 19~∞mm
선단부 외경*2 Φ6.0mm
선단부*3 18.4 mm 18.9 mm 18.8 mm 18.9 mm 18.8 mm
오일 제거 사용 가능
AT80S-IV96G AT120S/NF-IV96G AT120S/FF-IV96G AT220D-IV76 AT100D/100S-IV76
광학 시스템 시야 80° 120° 120° 220° 100°/100°
시야 방향 측면 정면 정면/측면
피사계 심도*1 15~∞mm 1~25 mm 3~∞mm 1.6~∞mm 2.0~∞mm
선단부 외경*2 Φ6.0mm Φ8.4mm Φ6.0mm
선단부*3 24.2 mm 21.1 mm 29.5 mm
오일 제거 ー

IPLEX G Lite용 스테레오 팁 어댑터(4.0mm 및 6.0mm)

AT50D/50D-IV94 AT50S/50S-IV94 AT60D/60D-IV96 AT60S/60S-IV96
광학 시스템 시야 50°/50° 60°/60°
시야 방향 정면 측면 정면 측면
피사계 심도*1 5~∞mm 4~∞mm 5~∞mm 4~∞mm
선단부 외경*2 Φ4.0mm Φ6.0mm
선단부*3 24.3 mm 28.4 mm 24.9 mm 31.3 mm

IPLEX G Lite-W의 광학 사양

광학 시스템
시야 120°
시야 방향 정면
피사계 심도*1 4~∞mm
선단부
외경*2 Φ4.0mm
선단부*3 19.7 mm
오일 제거 설계
사용 가능

액세서리: LED 가이드 튜브 MAJ-2535

사양

선단부 외경 Φ17.9mm
튜브 외경 Φ13mm
튜브 길이 889mm(35in.)
본체 외경(돌출부 포함) Φ50mm × 240mm(2in. × 9.4in.)
무게(배터리 포함) 500g(1.1lb)
전원 공급 장치 IEC62133-1을 준수하는 AAA 크기 니켈 금속 수소 배터리 4개
정격 전원 공급 장치 4.8V(1.2V × 4 직렬)
연속 조명 시간 일반 모드: 약 3시간, 이코노미 모드: 약 6시간

작동 환경

작동 온도 튜브: -25℃~100℃(-13°F~212°F)
본체: -10℃~40℃(14°F~104°F)(공기 중)
작동 환경 습도 15~90%(상대 습도)
방액 기계유, 경유 또는 5% 식염수에 노출된 경우에도 작동 가능
방진 및 방수 IP55. 수중에서 작동 불가능(배터리 덮개는 닫아야 함)

*1. 최적의 초점이 적용된 가시거리를 나타냅니다.
*2. 스코프에 장착하면 ø4.0mm, ø6.0mm 및 ø8.4mm 홀에 어댑터를 삽입할 수 있습니다.
*3. 장착 시 스코프의 선단부에 있는 단단한 부분의 길이를 나타냅니다.

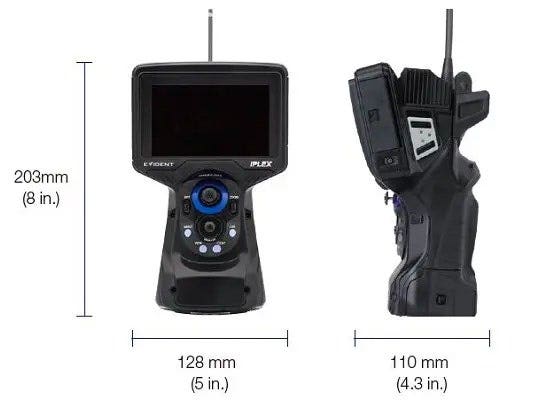

IPLEX G Lite/IPLEX G Lite-W 비디오스코프 치수
