OmniScan™ X3 및 OmniPC™ 소프트웨어를 최신 상태로 유지하는 것에는 항상 이점이 있습니다.저희는 소프트웨어 기능을 지속적으로 개선하고 새로운 기능을 제공하여 설정부터 분석까지 검사 워크플로를 개선하고 있습니다.

이제 OmniScan X3을 보유하고 있을 경우, 지금쯤은 이미아마 최신 릴리스인 MXU 5.16으로 업데이트하셨을 것입니다.새로운 버전이 출시될 때마다 사용자에게 직접 연락하는 것뿐만 아니라 소셜 미디어를 통해 해당 소식을 알려드립니다.Evident Industrial을 팔로우하시면 관련 공지를 쉽게 확인하실 수 있습니다.

MXU 최신 버전의 새로운 소식기능은 무엇인가요?

각 업데이트마다 OmniScan 팀은 보통 주요 개선 사항을 요약하는한 “MXU의 새로운 기능소식” 영상을 제작합니다.5.16 릴리스에 대한 영상도 준비 중입니다.

그 전까지는, 여기에서 “OmniScan™ X3 온보드 소프트웨어 MXU 5.14 및 5.15 업데이트의 새로운 기능소식”을 시청하시기 바랍니다.

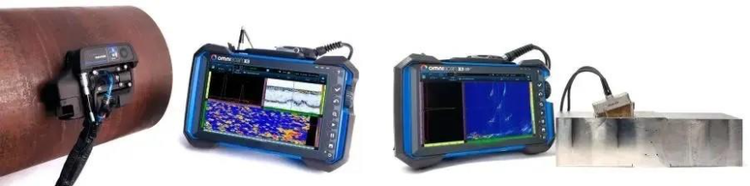

이 블로그 게시물에서는 OmniScan X3 온보드 소프트웨어의 5.15 및 5.16 업데이트에 대해 상세히 알아봅니다.용접 및 부식 검사 응용 분야의 이점별로 나누어진 워크플로 개선 사항에 대한 개요를 살펴보려면 계속 읽어보십시오!

HydroFORM™ 스캐너를 사용한 부식 모니터링에 최적화

다음은 부식 검사를 수행할 때 MXU 5.15 및 5.16을 통해 OmniScan X3 결함 탐상기를 HydroFORM 스캐너와 함께 더욱 편리하게 사용할 수 있는 6가지 방법입니다.

1.간편한 부품 설정 및 검사 영역의 방향 설정

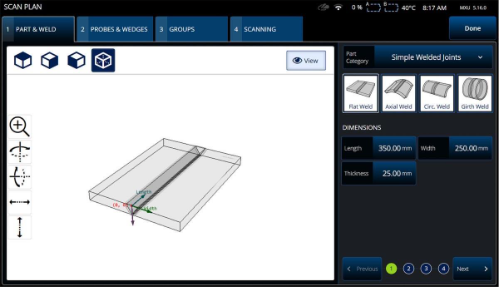

스캔 계획 마법사의 부품 및 용접 탭에서 시작하여 간단한 형상의 부품과 용접이 없는 부품의 매개변수를 쉽게 정의할 수 있습니다.3D 표현은 부품 영역의 길이와 너비를 정의할 때 부품의 규격에 대한 명확한 시각적 참조 자료를 제공합니다.

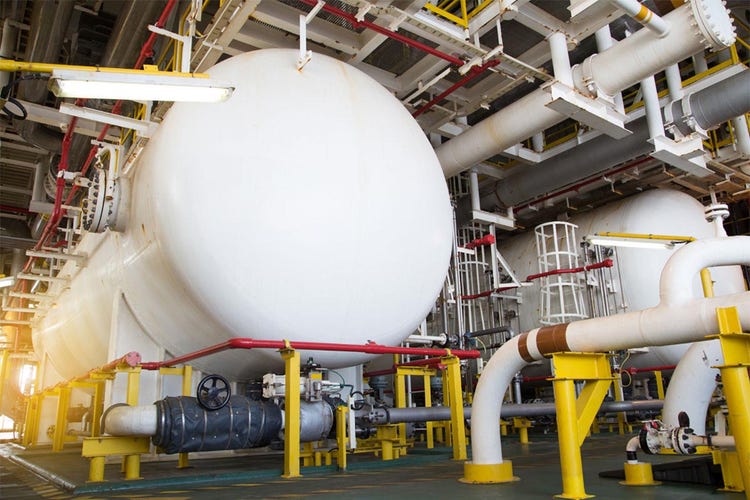

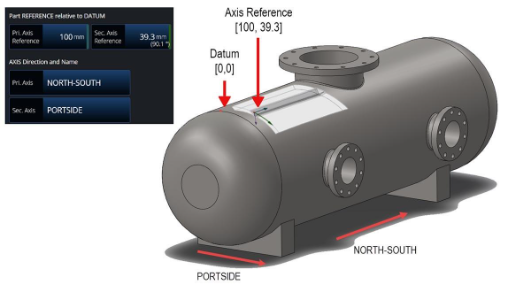

전체 자산항목 내에서 검사 영역의 방향을 설정하는 데 도움이 되도록 도식에 정의된 스캐닝 원점에서 자산해당 항목의 데이텀기준 위치까지의 거리를 입력할 수도 있습니다.대상 내에서 검사 영역의 위치를 설정하는 데 추가로 도움을 주기 위해서는 MXU를 통해 스캐닝 축의 이름을 실제 참조 자료에 맞게 사용자 지정할 수 있습니다.

2.HydroFORM 프로브의 자동 탐지

HydroFORM 스캐너를 연결하고 탐지 프로브 를 누르면, OmniScan X3 소프트웨어에서 프로브 모델(차세대 HydroFORM 스캐너의 경우에는 I8 시리즈)이 자동으로 입력된 다음 호환 가능한 웨지의 목록(기본값은 HydroFORM SI8)을 제안합니다.이렇게 하면 프로브 및 웨지 탭에서 스캔 계획을 설정하는 것이 매우 쉬워집니다.필요한 모든 프로브 및 웨지 사양이 제공됩니다.

스캐너에 어떤 모델이 있는지 확인하거나 각 사양을 수동으로 입력할 필요가 없으며, 이를 통해 귀중한 설정 시간을 절약할 수 있습니다.또한 실수로 잘못된 매개변수를 입력하여 설정의 정확도에 영향을 미치는 상황을 방지할 수도 있습니다.

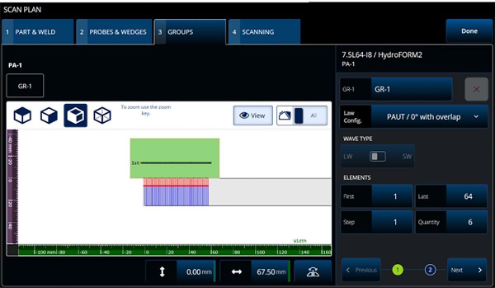

3.0° 오버랩 모드에 대한 초점 법칙 구성 개선 사항

HydroFORM I8 시리즈와 같은 위상 배열 프로브의 경우, 0° 오버랩 법칙 구성 모드는 매우 편리합니다.그룹 탭에서 이 모드를 선택하면 첫 번째 요소가 부품 가장자리에 고정되어 실제 물리적 특성을 나타냅니다.

그룹을 차세대 HydroFORM 구성에 맞게 설정할 때는 엘리베이션이 더 희박하기 때문에 조리개(수량)를 약 4~6개의 요소로 설정해야 합니다.

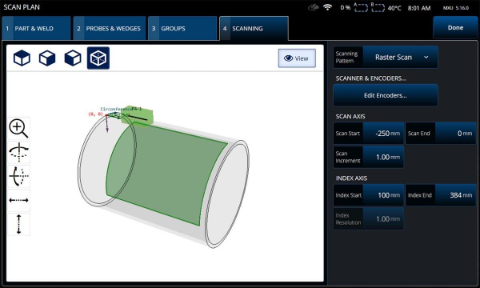

4.스캐닝 탭의 스캔 계획에서 스캐닝 매개변수에 직접 액세스

이제 스캔 계획 마법사에서 모든 매개변수에 직접 액세스할 수 있게 되어 스캐닝 매개변수 설정이 더욱 빠르고 편리해졌습니다.새로운 스캐닝 탭에서 스캐너를 선택하고(인코더 편집...) 양 스캔 축의 스캐닝 거리를 정의하면 3D 표현이 동적으로 업데이트됩니다.

5.인덱스 축 방향 설정을 전환할 수 있습니다

스캔 계획에서 인덱스 축의 방향 설정을 변경하여 검사 부품의 실제 스캐닝 패턴을 반영할 수 있습니다.C 스캔 축 버튼은 C 스캔에서 인덱스 축의 방향 설정을 전환하여 C 스캔과 S 스캔의 인덱스 축을 일치시킵니다(선형 0° 스캔의 경우).이 방식으로 인덱스 축 방향 설정을 변경하면 데이터 해석을 훨씬 직관적으로 수행할 수 있습니다.

부품의 형태나 위치로 인해 제약되어 기존 방향 설정에서 다른 패턴으로 이동해야 할 때 구성 요소를 스캐닝하는 데 있어 실용적인 기능입니다.

6.ScanDeck™ 모듈에서의 스캔 속도 경고

스캐닝 속도가 최대 획득 속도를 초과할 경우 HydroFORM 스캐너와 OmniScan X3 소프트웨어 간 양방향 통신을 통해 ScanDeck™ 모듈의 LED 표시등이 사용자에게 경고를 표시합니다.최적의 스캐닝 속도를 유지하면 누락되는 데이터가 생기지 않으므로 재스캔할 필요가 없으며 전반적인 데이터 품질을 개선할 수 있습니다.

PAUT 용접 검사를 위한 더 빠르고 간편한 스캔 계획

다음의 4가지 주요 개선 사항 덕분에 OmniScan X3 스캔 계획을 통해 용접의 위상 배열 검사를 위한 최적의 구성을 달성하는 것이 더욱 쉬워졌습니다.

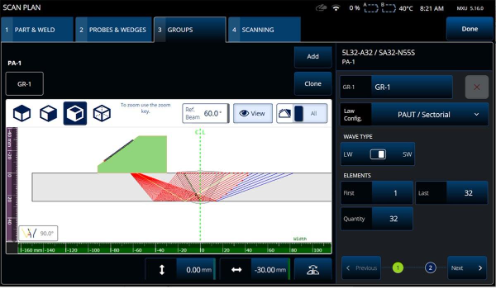

1.스캔 계획 모델링 도구의 근거리 음장 시각화

이중 및 선형 PA 프로브의 섹터별, 선형 및 복합 그룹 구성의 경우, 이제 근거리 음장 디스플레이 를 켤 수 있습니다.이 도구는 프로브의 초점 조절 능력에 대한 명확한 시각적 참고 자료를 제공하며, 그룹 탭에서 프로브 및 웨지 조합과 법칙 구성 매개변수를 조정할 때 동적으로 변경됩니다.

최적의 프로브 및 웨지 조합을 달성하고 인덱스, 요소 수량, 첫 번째 요소, 시작 및 끝 각도 등의 프로브 매개변수를 구성하는 것이 더욱 간단해졌습니다.OmniScan X3 스캔 계획에서 모든 초점 법칙을 직접 구성하고 타사 소프트웨어를 사용하여 미리 설정 파일을 준비하고 가져오지 마십시오.

2.베벨경사 입사각을 보여주는 참조 빔 디스플레이

또 다른 실용적인 스캔 계획 도구는 참조빔 디스플레이 입니다.이 기능을 켜면 용접 베벨개선에 대한 빔 입사각의 규정 준수를 확실하게 검증할 수 있습니다.참조 빔은 빔 시뮬레이션 모델에서 노란색으로 강조 표시되며 입사각의 값 또한 제공됩니다.

이 정보를 갖고 있으면 굴절각과 베벨경사 입사각을 정확하게 결정할 수 있으며, 필요한 모든 조정을 수행하여 처음부터 최적의 규정 준수 결과를 달성할 수 있습니다.

3.TCG 보정 속도를 높이고 최적화하는 새로운 도구

MXU 5.16부터 시간 보정 게인(TCG)을 위한 PAUT 용접 보정에 프로세스를 더욱 편리하고 효율적으로 만드는 새로운 기능 2가지가 추가되었습니다.

1. 인덱스 시작 과 인덱스 끝 매개변수를 설정할 경우, 점선(인덱스 리미터)이 S 스캔 보기에서 실시간으로 이동하므로 TCG 보정을 위해 관심 영역을 분리할 수 있습니다.이렇게 하면 개별적이고 관련 없는 각도에 대한 TCG 보정을 수행할 필요가 없어지므로 시간을 절약하고 이중 및 선형 위상 배열 프로브의 프로세스를 간소화할 수 있습니다.
2. 검사 규정은 용접된 영역 내부에 대한 보정만 필요하므로, S 스캔의 새로운 용접 오버레이를 사용하면 신속하게 관심 영역을 식별하고 보정에 사용할 최적의 깊이를 검증할 수 있습니다.

4.맞춤형 모델을 포함한 모든 Evident PA 프로브의 강력한 자동 탐지

용접 응용 분야뿐만 아니라 부식 검사에도 유용한 프로브 자동 탐지 기능은 Evident 프로브에 관련된 모든 구성의 설정을 가속화합니다.이 기능은 표준 규격 모델뿐만 아니라 사용자 지정 프로브에서도 지원됩니다.

프로브를 연결하고 프로브 탐지 버튼을 누르면 소프트웨어가 필요한 모든 프로브 사양을 제공하므로여 시간이 오래 걸리는 수동 입력 프로세스가 불필요해집니다.사용자 지정 프로브의 경우 소프트웨어가 가장 유사한 사양을 제안하며, 그런 다음 사용자가 사양에 필요한 조정을 수행할 수 있으므로 여전히 상당한 시간을 절약할 수 있습니다.

프로브 자동 탐지는 또한 잘못된 프로브 매개변수를 입력하여으로 빔 모델링 투사에 오류가 발생할 수 있는 상황을 방지하므로 검사 품질을 보장하는 데에도 도움이 됩니다.

이상으로 MXU 5.15 및 5.16 개선 사항에 대한 개요를 마치겠습니다.다음 업데이트를 지켜봐 주십시오.MXU 5.17을 통해 몇 가지 중요하고 유익한 방식으로 스캔 계획 워크플로를 더욱 개선하고 간소화할 계획입니다.계속 확인해 주십시오!

OmniScan 제품군 라인에 대해 질문 또는 문의 사항이 있을 경우 언제든지 문의하시기 바랍니다.
