OmniScan X3 위상 배열 결함 감지기
OmniScan ™ X3 시리즈의 모든 결함 탐상기는 완전한 위상 배열 툴박스입니다. 혁신적인 TFM 및 고급 PA 기능은 강력한 소프트웨어 도구와 간단한 워크 플로우로 생산성을 향상시키는 동시에 결함을 확실하게 식별하는 데 도움이됩니다.
-
Product Availability:
OmniScan X4가 이 단종된 제품을 대체했습니다.
OmniScan X3 및 OmniScan X3 64 두께 및 결함 검사 솔루션
개요

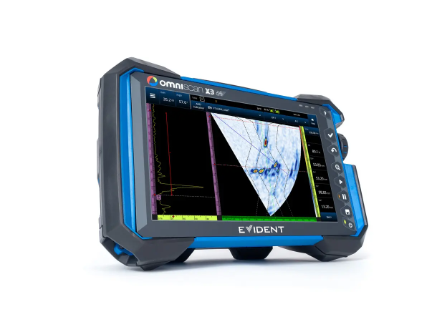

고급 기능을 탑재한 OmniScan™ X3 64 위상 배열 및 TFM 결함 탐상기
휴대형 탐상 능력
OmniScan X3 64 탐상기의 강력한 포커싱 기능은 현장에서 검증된 견고하고 휴대가 간편한 OmniScan X3 외장에 포함되며, 대용량 소자 개구부의 기능을 통해 64개 소자 위상 배열 프로브와 128개 소자 개구부 TFM을 최대한 활용할 수 있습니다. 강화된 성능을 활용하여 두꺼운 감쇠 재료의 검사 문제를 해결하고, 더 광범위한 응용 분야에 적합한 새로운 절차를 개발할 가능성을 제공합니다.
혁신적인 TFM을 탑재한 OmniScan™ X3 위상 배열 결함 탐상기
뛰어난 신뢰성
OmniScan X3 결함 탐상기는 완벽한 위상 배열 장비입니다. TFM(Total Focusing Method) 이미징 및 고급 시각화 기능을 포함한 강력한 장비는 높은 이미지 품질이 동반되어 검사를 더욱 확실하게 완료할 수 있습니다.
혁신적이고 효율적인 TFM
TFM 빔 커버리지를 사전에 확인
AIM(Acoustic Influence Map) 도구는 TFM 모드, 프로브, 설정, 시뮬레이션된 리플렉터를 토대로 시각적인 감도 모델을 즉시 제공합니다.
AIM 도구는 스캔 계획을 작성하는 과정에서 추측을 배제하여 파형 세트의 효과(TFM 모드)를 시각화하고, 감도가 중지된 위치를 확인하여 그에 따라 스캔 계획을 조정할 수 있습니다.
PCI에 대해 몰랐던 사실 확인하기
당사의 혁신적인 실시간 위상 일관성 영상(PCI)은 진폭과 무관하며, 작은 결함에 대한 감도와 잡음이 있는 재료의 투과율을 개선하면서 동시에 설정이 간단하며 크기 측정 절차를 간소화합니다.OmniScan X3 64 결함 탐상기의 MXU 5.10 업데이트부터 사용할 수 있습니다.
빠르고 개선된 보정
OmniScan X3 교정기는 신호를 빠른 속도로 추적합니다. 몇 분 안에 다중 그룹 보정을 수행합니다.
온보드 스캔 계획으로 작업에 빠르게 착수
다중 프로브, 다중 그룹 및 TFM 영역 구성 도구를 포함한 온보드 스캔 계획을 사용하여 시간을 절약합니다. 간단한 워크플로 한 번으로 보정 및 설정을 계획하고 시각화하고 검증합니다.
친숙하면서도 개선된 OmniScan 경험
OmniScan을 사용하거나 교육을 받은 사용자는 OmniScan X3 결함 탐상기로 쉽게 전환할 수 있으며 신규 사용자는 쉽게 배울 수 있습니다.
자세한 내용 보기
64개 펄스 위상 배열의 이점
OmniScan X3 64 결함 탐상기를 사용하여 64개 소자 위상 배열 프로브의 잠재력을 최대한 활용하면 향상된 초점 해상도를 얻을 수 있습니다.
오른쪽 이미지: 64개 소자 프로브(5L64-A32 모델)가 있는 32채널 OmniScan X3 장치로 획득한 S-스캔은 고품질 이미지이지만 해상도는 중간의 32개 소자만 초점 법칙에 사용할 수 있다는 사실이 해상도에 반영됩니다.
왼쪽 이미지: 전체 64개 소자 개구부(5L64-A32 프로브)를 사용하는 OmniScan X3 64 탐상기는 초점에서 PA 해상도가 월등하므로 가까이 있거나 클러스터에 있는 표시를 더 쉽게 구별할 수 있습니다.
완전한 128개 소자 개구부 TFM의 활용
차세대 전자 장비로 실현된 TFM 영상은 작은 표시에 대한 초점 기능을 제공하고 신호 대 잡음비(SNR) 를 개선합니다. 128개 소자의 개구부 용량을 갖춘 OmniScan X3 64 모델은 이미지 선명도가 향상되었습니다.
오른쪽 이미지: 이 TFM 이미지는 OmniScan X3 32채널 모델을 사용하여 128개 소자 프로브(3.5L128-I4 모델) 중 64개의 소자를 활용하여 획득했습니다.
왼쪽 이미지: 여기에서는 OmniScan X3 64 결함 탐상기로 3.5MHz, 128개 소자 I4 프로브의 전체 128개 소자 개구부를 적용하였습니다. 향상된 해상도와 줄어든 배경 잡음에 주목하십시오.
최대 4배 더 빠른 TFM 획득
64개 소자로 구성된 프로브를 사용하면 TFM(Total Focusing Method) 획득 속도가 최대 4배 빨라집니다. OmniScan X3 64 결함 탐상기는 32개의 펄스가 있는 모델에 비해 뛰어난 개구부 성능 덕분에 효율성이 크게 향상되었습니다.
개선된 위상 배열
- OmniScan MX2 결함 탐상기 대비 3배 빨라진 성능(최대 펄스 반복 주파수)
- 워크플로 가속 보정을 위한 단일 TOFD 메뉴
- 800% 고진폭 범위로 재스캔 필요성 감소
- 온보드 Dual Linear Array™ 및 Dual Matrix Array™를 통한 설정 구성 가속화
위상 배열을 사용한 간편한 부식 모니터링
위상 배열을 사용하여 부식을 검사하면 우수한 적용 범위와 해상도를 비롯한 많은 이점이 있습니다. 그렇지만 위상 배열 기술에 능숙해지기는 어려울 수 있습니다. OmniScan X3 결함 탐상기는 게이트 동기화 등 고급 기능과 신중하게 설계된 소프트웨어 및 간소화된 메뉴를 결합하여 정확한 데이터를 더 쉽게 얻을 수 있습니다. A-스캔 동기화 처리와 수동 TCG(시간 보정 게인) 덕분에 설정을 빠르게 구성할 수 있습니다.
OmniScan X3 시리즈
| 모델 | OmniScan X3 | OmniScan X3 64 | ||
| 구성 | 16:64PR | 16:128PR | 32:128PR | 64:128PR |
| 응용 분야 | 부식 모니터링, 파이프라인 무결성, 수동 PA/TFM, TOFD, 소형 배관 | 다중 그룹의 얇은 고생산성 용접 PA 및 TOFD, 풍력발전용 블레이드 제조, 합성물 | 다중 그룹의 두꺼운 고생산성 용접 PA 및 TOFD, 오스테나이트/CRA/이종 금속 용접, TFM | 다중 그룹의 매우 두꺼운 고생산성 용접 부위 PA 및 TOFD, 오스테나이트/CRA/이종 금속 용접, 고생산성 TFM, 고온 수소 침습(HTHA), 고급 응용 분야 개발 |
| 펄스(PA) | 16 | 16 | 32 | 64 |
| 수신기 | 64 | 128 | 128 | 128 |
| TFM 소자 | 32 | 32 | 64 | 128 |
| UT 채널(P/R) | 2 | 2 | 2 | 2 |
| 그룹 | 최대 2개(PA, UT/TOFD, TFM) 또는 TOFD 1개가 있는 PA 2개 |
최대 총 8개 TFM: 최대 4개 |
최대 총 8개 TFM: 최대 4개 |
최대 총 8개 TFM: 최대 4개 |
| 대역폭 주파수 | 0.5~18MHz | 0.2MHz~26.5MHz | ||
| 최대 펄스 폭(PA) | 500ns | 1000ns | ||
| 전압 PA | 40V, 80V, 115V/단극(음극) | 10Vpp, 20Vpp, 40Vpp, 80Vpp, 120Vpp, 및 160Vpp/양극 스퀘어 펄스 | ||
| 내부 SSD 저장 용량 | 64GB | 1TB | ||
| 그 밖의 모든 기능 및 사양 | 동일 | |||
NDT 워크플로를 위한 완벽한 솔루션
MXU
OmniScan X3 결함 탐상기의 MXU 온보드 소프트웨어는 검사 워크플로를 안내합니다.

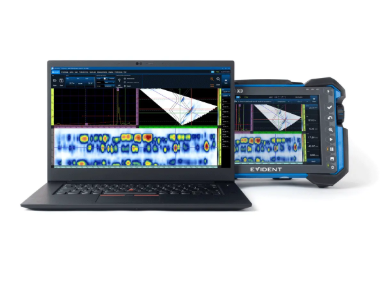

OmniPC
무료 OmniPC™ 컴퓨터 기반 분석 소프트웨어는 OmniScan X3, OmniScan MX2 및 OmniScan SX 데이터 파일과 호환됩니다.

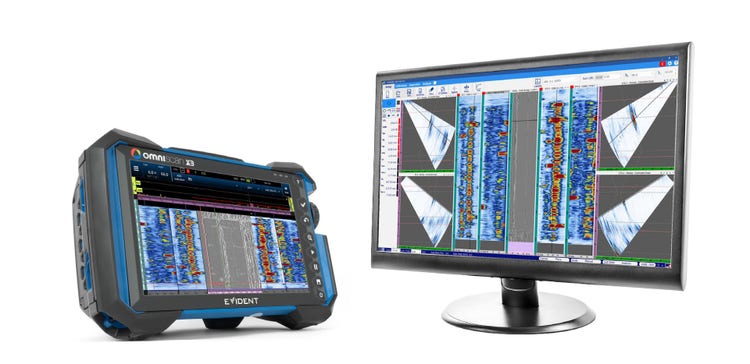

WeldSight
WeldSight™ 고급 분석 및 획득 PC 소프트웨어는 OmniScan X3 결함 탐상기와 호환됩니다. 생산성을 향상하려면 획득 장치에 설치된 WeldSight 원격 연결 앱을 사용하여 WeldSight 소프트웨어를 통해 전체 검사 워크플로를 수행할 수 있습니다.
어플리케이션
어플리케이션

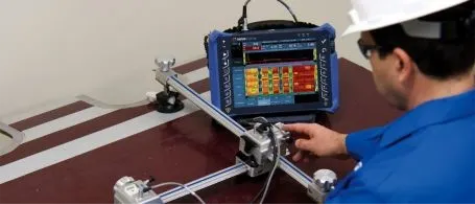

산업용 스캐너
검사되는 표면에 따라 프로브를 정확하게 배치하는 능력은 검사 품질에 큰 영향을 미칩니다. Evident는 검사관의 작업을 지원하기 위해 다양한 산업용 스캐너와 액세서리를 제공합니다. 스캐너는 수동 또는 전동식 모션이 있는 하나 또는 두 개의 인코딩된 축을 포함하여 다양한 구성으로 제공됩니다.

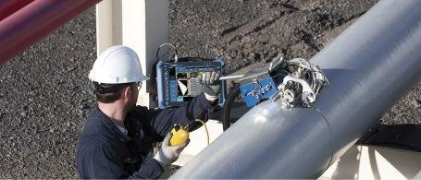

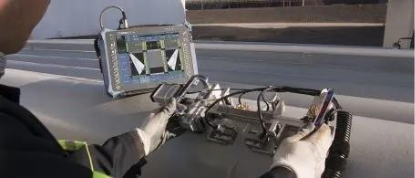

용접 검사 솔루션
Evident의 다목적 용접 솔루션은 생산적이고 효율적인 검사를 위해 다양한 기술과 스캔 도구를 사용합니다. 위상 배열, TOFD 및 기존 초음파 기술을 단독으로 사용하거나 조합해서 높은 검출 확률로 전체 용접 범위를 달성할 수 있습니다.

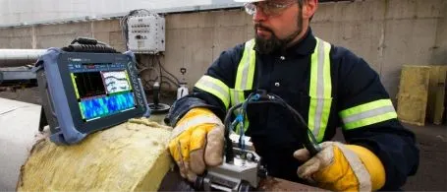

부식 검사 솔루션
Evident는 수동 또는 자동화 검사가 필요한 전형적인 응용 분야인 내부 부식된 금속관 및 저장 탱크, 고온의 표면, 대형 가압식 운반선의 부식 매핑, 응력 부식균열에 대한 수동 또는 자동화 검사를 위한 첨단 기술을 활용한 광범위한 혁신적인 제품을 보유하고 있습니다.
복합 검사 솔루션
당사의 복합 검사 솔루션은 강력하고 빠른 휴대용 및 통합 검사 장비를 포함합니다. 여러 유형의 복합재 및 벌집 구조 부품을 검사하는 옵션을 사용할수 있습니다. 초음파 및 접합 검사 기술은 다양한 유지 보수 또는 제조 산업 요구 사항을 충족하기 위해 응용 분야별 스캐너 및 프로브와 함께 제공됩니다.

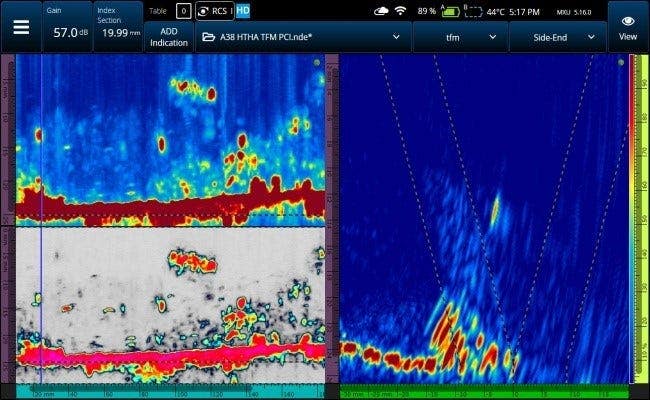

HTHA 및 고감도가 필요한 응용 분야
Evident의 고감도 다중 요소 프로브와 데이터 수집 기기의 첨단 이미징 기능을 결합하여 고온수소침식(HTHA)과 같이 복잡한 손상 메커니즘을 확실하게 감지하고 정의할 수 있습니다.
이 신뢰할 수 있는 솔루션은 고해상도 이미지를 통해 감지 가능성을 높여 자산의 무결성을 유지하는 데 필수적인 정밀한 심각도 평가를 수행할 수있습니다.
온보드 소프트웨어
MXU
PAUT, TOFD, TFM 검사 및 분석 소프트웨어
OmniScan X3 결함 탐상기의 MXU 온보드 소프트웨어는 간소화된 메뉴와 직관적인 고급 도구를 통해 UT, PA, TOFD 및 TFM 방법을 사용하는 검사 워크플로를 설정부터 보고까지 안내합니다.
기본 제공 도구로 NDT 워크플로 간소화
1. 스캔 계획
1단계, 2단계, 3단계에 따라 장비에서 직접 검사 설정
2. 보정
내장된 도구를 사용하여 규격을 완벽히 준수하는 보정 실시
3. 획득
검사 중 실시간 스캔 결과 확인
4. 분석
데이터를 신속하고 확실하게 해석
실시간 TFM 포락선 처리
결함 특성화 및 크기 파악 용이
고유한 포락선 처리 기능으로 고해상도 TFM 이미지를 출력합니다. 표시는 깨끗하고 선명하게 나타나며 배경 잡음이 있어도 더욱 명확하게 보입니다. 최대 4개의 TFM 모드로 정확한 해석과 크기 파악이 가능합니다.
PA 및 TFM 기능 확장
고객의 문제를 해결하고 광범위한 응용 분야에 맞는 새로운 절차를 개발할 수 있는 있습니다. Dual Liner Array™, Dual Matrix Array™ 프로브, 맞춤형 프로브와 같은 첨단 PA 프로브를 구동하여 음향적으로 까다로운 재료의 고품질 영상을 달성할 수 있습니다.

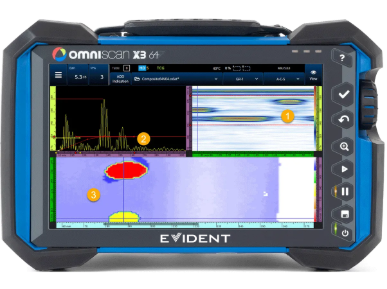

정밀도가 가장 중요할 때
저주파와 넓은 대역폭으로 선명하게 보기
- 64채널 모델은 고주파, 저주파에 대한 대역폭에서 32채널 모델에 비해 신호 대 잡음비(SNR)가 더 높습니다.
- 더 큰 펄스 폭으로 더 낮은 주파수를 구동할 수 있는 OmniScan X3 64 결함 탐상기는 합성물과 같은 감쇠 재료의 향상된 신호 해상도를 제공합니다.
- 64채널 모델은 C-스캔에서 높은 해상도와 SNR로 많은 형상을 세밀하게 표시하기 때문에 필요할 때 더 높은 정밀도를 얻을 수 있습니다.
PAUT 및 TOFD의 데이터 품질과 안정성 향상이 적용되어 오류가 발생하기 전에 수정이 가능합니다.
ScanDeck™ 모듈의 실시간 커플링 및 스캔 속도 표시기와 결합된 OmniScan X3 탐상기의 커플링 검사 채널 기능은 검사자가 파일을 저장하기 전에 데이터 품질을 모니터링하는 데 도움이 됩니다.* 커플링 품질 데이터는 기록되어 추후에 검토할 수 있습니다.
*2020년 7월을 기해 AxSEAM 스캐너와 같은 특정 스캐너에서 ScanDeck 모듈을 사용할 수 있습니다.
광범위한 표시에서 신호 포화 방지
800% 진폭 범위로 손쉽게 게인 조정
불필요한 스캔 반복을 제거하여 검사 효율성을 높입니다. 진폭 범위가 800%로 높아서 융합 부족과 같은 광범위한 표시의 게인을 사후 처리의 참조 레벨로 조정할 수 있으므로 다시 스캔할 필요가 없습니다.
TFM 빔 커버리지를 미리 확인
AIM(Acoustic Influence Map) 도구가 TFM 모드, 프로브, 설정, 시뮬레이션된 리플렉터를 토대로 감도의 온보드 시각 모델을 생성합니다. AIM 도구를 사용하면 추측을 배제한 채 스캔 계획을 만들고 조정할 수 있습니다.
- 예상되는 최고 감도 영역에 대한 명확한 데이터를 얻습니다.
- 관심 영역에 가장 잘 적용되는 TFM 모드를 확인하여 적용할 수 있습니다.
- 감도 지수가 높을수록 신호 대 잡음비(SNR) 예상치가 향상됩니다.
- 구형 또는 평면 결함에 대한 TFM 모드 감도를 시뮬레이션합니다.
사용자의 편의를 위한 OmniScan 완벽 하위 호환
이전 버전의 OmniPC 소프트웨어에 있는 데이터 파일과 OmniScan MX2, SX 및 MX 결함 탐상기의 설정 파일을 재사용합니다. 전환을 용이하게 하기 위해 OmniScan .ops 설정 파일은 OmniScan X3 결함 탐상기와 호환되며 .opd 데이터 파일은 OmniPC 5 및 WeldSight 소프트웨어와 호환됩니다.
TOFD 측면 파형 처리
측면 파형 동기화는 TOFD(Time-of-Flight Diffraction) 데이터의 판독률을 향상합니다.
- 보다 직선적인 측면 파형이 더욱 정확한 깊이 평가와 결함 크기 조정을 제공합니다.
- 측면 파형 제거 기능을 사용하여 표면에 더 가까운 표시를 검출합니다.
- 측면 파형 처리는 섹션별로 수행할 수 있어 유연성이 높습니다.

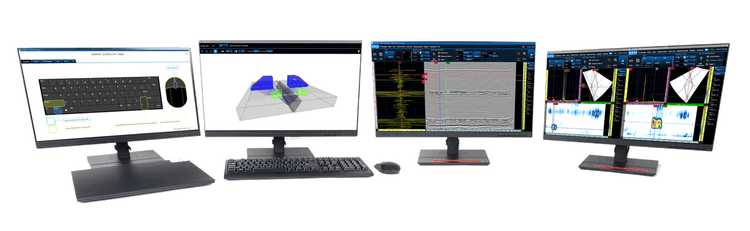

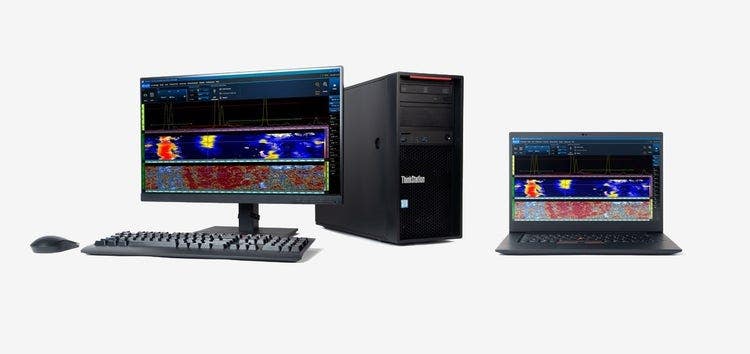

OmniPC 5 소프트웨어
위상 배열 및 초음파 검사 데이터 분석 PC 소프트웨어
OmniPC 분석 소프트웨어는 OmniScan X3 결함 탐상기를 위한 컴퓨터 기반 도우미 소프트웨어입니다. 검사자들이 개발한 검사 도구인 OmniPC 소프트웨어는 모든 기본 데이터 분석과 보고 요구사항을 처리할 수 있는 능력과 성능을 갖추고 있습니다.
왜 OmniPC인가?
NDT 검사자에게 최적화
OmniScan X3 결함 탐상기의 온보드 소프트웨어와 마찬가지로, OmniPC 소프트웨어는 UT, PA, TOFD, TFM을 사용하는 검사자가 PC나 노트북에서 분석과 보고를 효율적으로 수행할 수 있도록 해줍니다.
OmniScan 결함 탐상기를 위한 무료 도우미 소프트웨어
OmniPC 소프트웨어를 여기에서 구독하면 다운로드와 업데이트가 무료입니다.
- HASP 키 없음
- 제품 키 없음
- 갱신 결제 없음
편리한 단축키, 다양한 방법을 사용할 수 있는 유연성, 컴퓨터 하나에서 여러 세션 열기를 비롯한 사용자 친화적인 기능으로 분석 효율성이 올라갑니다.
친숙한 OmniScan 사용자 인터페이스
OmniPC 소프트웨어의 사용자 인터페이스는 OmniScan X3 온보드 소프트웨어와 유사하여 쉽게 익힐 수 있습니다.

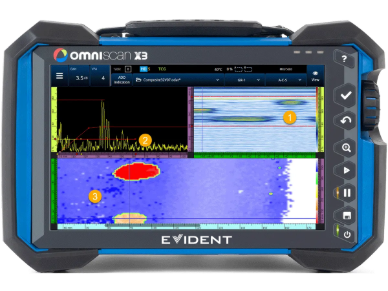

PAUT 및 TOFD 데이터 분석을 용이하게 하는 유연한 도구
Correct Oversights Made during Acquisition
OmniPC software’s Skew, Scan Offset, and Index Offset can be changed during post-inspection analysis to improve data accuracy and avoid reacquisition.
Adjustable Gates and Dynamic Readings
Gates A, B, and I are available with various lists of readings (for corrosion inspections).
Replay the Acquisition
At any time, adjust the Gain, apply the Auto 80%, and slide the Data cursors.
지표 식별 용이
True Depth 또는 Sound Path에서 게이트를 사용하거나 줌 팔레트를 변경하여 지표를 더 빨리 찾을 수 있습니다.
TOFD 재보정
TOFD 파일에서 웨지 지연 및 PCS를 재보정합니다. 필요에 따라 측면 파형을 동기화하고 제거합니다.
보고서용 데이터를 쉽게 추출하여 내보내기
보고 요구사항을 충족하기 위해 다양한 내보내기 옵션을 사용할 수 있습니다.
사양
OmniScan® X3 시리즈 사양
이 사양은 모든 OmniScan X3 및 OmniScan X3 64 모델에 적용됩니다.
OmniScan X3 64: 내부 1TB SSD
외부 USB 드라이브로 확장 가능
NTFS 및 FAT32 형식과만 호환됨.
ISO-22232-1:2020
수직: −85°~85°
UT: 2, 4, 8, 16, 32, 64
PA 채널(OmniScan X3 64): 대역 필터 9개 및 고역 필터 7개
UT 채널: 저역 필터 8개, 대역 필터 6개, 고역 필터 4개(TOFD에서 구성된 경우 추가 필터 3개)
UT: 0.1dB 스텝당 100 dB
UT: 40dB/10ns
음향 사양
24Ω, 피치-캐치
9MHz에서 100Ω ± 10%, 피치-캐치
50Ω, 펄스-리시브 모드
OMNIX3-PATFM16128PR = 16개의 요소
OMNIX3-PATFM32128PR = 32개의 요소
OMNIX3-PATFM16128PR = 128개의 수신 요소
OMNIX3-PATFM32128PR = 128개의 수신 요소
TFM/FMC
셀프 탠덤: LL-L, TT-T, TT-L, TL-T, LT-T, TTT-TT 및 TL-L
64요소 확장형 조리개(32:128PR만 해당)
16:64PR 및 16:128PR용 32요소 확장형 조리개
64:128PR용 128요소 확장형 조리개
작동 환경
−20°C~70°C(−4°F~158°F)(내부에 배터리 미포함)
