최초 게시일: 2021년 5월 4일

다음은 WeldSight 소프트웨어와 그 장점과 관련된 일반적인 질문에 대한 답변입니다.

질문: WeldSight 소프트웨어와 OmniPC™ 소프트웨어의 차이점은 무엇인가요?

답: WeldSight 소프트웨어에는 OmniPC 소프트웨어와 차별화되는 고급 분석 도구가 있습니다. 이 추가 기능을 통해 사용자의 데이터와 이미지를 더욱 심층적으로 분석할 수 있어 판정의 규모와 정도에 대해 자세하고 분명한 결론을 내릴 수 있습니다.

WeldSight 소프트웨어는 효과적인 분석과 보고를 위해 사용자 인터페이스와 데이터 표시를 개인에 맞게 설정할 수도 있으며, 모두 사용자의 활용도나 작업 과정에 부합하도록 적절하게 구성되어 있습니다.

WeldSight 소프트웨어에서 독점적으로 제공하는 고급 분석 도구는 다음과 같습니다.

• 데이터 파일 병합
• 형체 S-스캔(긴 솔기)
• 형체 C-스캔
• 단일 디스플레이에서 다수 그룹 병합
• 원주 수정형 삼각법
• 3D 이미지화
• 개인화된 보고 및 레이아웃

주요 차이점은 WeldSight™ 소프트웨어와 OmniPC™ 소프트웨어—무엇이 다른가요 블로그 게시물에 서술되어 있습니다.

질문: 이 제품은 수준급의 분석가만 사용할 수 있나요?

답: 이 소프트웨어는 사용자를 고려하여 설계되었습니다. 조작이 손쉽기 때문에 초보자와 고급 사용자 모두 다양한 고급 기능을 쉽게 사용할 수 있습니다.

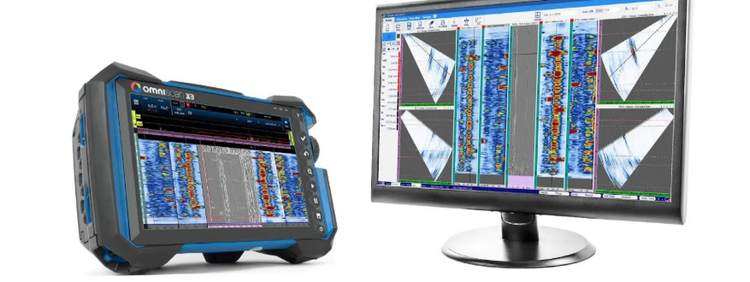

질문: OmniScan X3과 함께 데이터 수집에 사용할 수 있나요?

답: OmniScan X3 결함 탐상기에 WeldSight™ 무선 연결 앱을 설치하면 WeldSight 소프트웨어를 사용하여 데이터 수집을 구성하고 제어할 수 있습니다. 단, WeldSight Inspection 소프트웨어 패키지가 있어야 합니다. 분석 패키지는 OmniScan X3 데이터의 고급 수집 후 분석을 위해 특별히 고안되었습니다.

질문: WeldSight 소프트웨어에 OmniScan X3 결함 탐상기와 함께 사용할 수 있는 ES BeamTool이 포함되나요?

답: 경우에 따라 다릅니다. WeldSight 분석 소프트웨어 패키지(오프라인 데이터 분석용)의 경우, ES BeamTool을 통합해도 추가적인 이점이 제공되지 않습니다. OmniScan X3 결함 탐상기에는 용접 검사를 위한 종합적인 스캔 계획 생성 도구가 자체적으로 탑재되어 있습니다. 따라서 ES BeamTool은 이 패키지에 포함되지 않습니다.

하지만, OmniScan X3 데이터 수집을 제어할 목적으로 WeldSight Inspection 소프트웨어 패키지를 사용하는 경우 필요에 따라 ES BeamTool을 포함할 수 있습니다. 이를 통해 컴퓨터 또는 노트북에서 전체적인 작업 흐름을 수행할 수 있어 효율성이 높아집니다. 또한 제작 부호 및 다음과 같은 다양한 용접 특성과 부품 특성을 포함하는 정교한 구성의 스캔 계획을 생성하도록 ES BeamTool을 최적화할 수 있습니다.

• 베벨 설계
• 오스테나이트계 및 페라이트계 재료
• 부품 피복
• 이질 금속
• 프로브 접근
• •기계적 고려 사항

WeldSight 소프트웨어를 사용하여 OmniScan X3 장비를 제어하려면 WeldSight 무선 연결 앱이 필요합니다. 여기, WeldSight 아래에서 앱을 다운로드할 수 있습니다.

질문: 용접 검사 분석 전용 도구로는 무엇을 포함하고 있나요?

답: 용접 분석을 향상시켜 주는 기능들은 다음과 같습니다.

• 동적 소프트웨어 게이트: 게이트를 조정할 수 있으며, 이와 관련한 보기가 지연이나 재계산할 필요 없이 갱신됩니다.

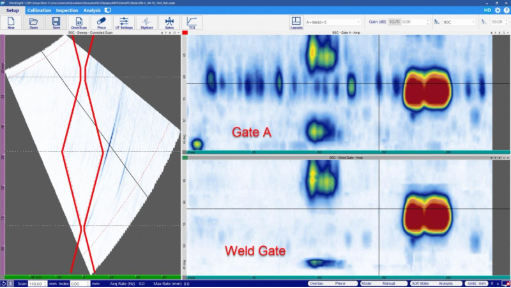

• 용접 게이트: 용접 내부 및 열영향부의 데이터만으로 C-스캔을 생성하는 기하학 기반 게이트입니다.
• 최대 진폭 추적: 데이터를 스크롤하는 동안 소프트웨어가 데이터 커서를 자동으로 최대 진폭 지점에 옮겨, 최대 진폭을 찾는 번거로운 과정을 생략합니다.
• 최대 진폭 스냅 데이터 커서를 사용자가 지정한 구역 내의 최대 진폭 지점에 자동으로 옮깁니다.
• 형체 수정 C-스캔 (처리 불필요): 레이아웃 목록에서 형체가 정확한 상단 보기를 추가 절차 없이 볼 수 있습니다.

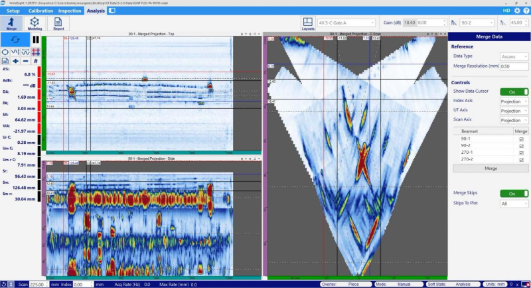

• 데이터 파일 병합: 각각 수집한 데이터 파일을 하나로 통합하여 전체 부품을 단일 파일로 분석할 수 있습니다.
• 단일 디스플레이에서 다수 그룹 병합: 더욱 효율적인 분석과 종합적인 보고를 위해, 여러 검사 데이터 파일 그룹을 형체가 정확한 하단, 상단, 측면 보기로 통합합니다.

이 비디오에서는 선임 애플리케이션 엔지니어 Brandon Reitz가 끌어 놓기로 사용자가 지정할 수 있는 레이아웃을 포함하여, 소프트웨어의 몇 가지 실용적인 기능을 소개해 드립니다.

질문: WeldSight 소프트웨어는 부식을 분석하는 데 도움이 되나요?

답: WeldSight 소프트웨어는 원래 경사각 빔 데이터를 사용하여 용접부를 검사하기 위한 고급 분석 플랫폼으로 제작되었습니다. 이후 계속해서 0도 검사 데이터를 이용한 부식 모니터링에 특화된 몇 가지 도구가 추가되었습니다.

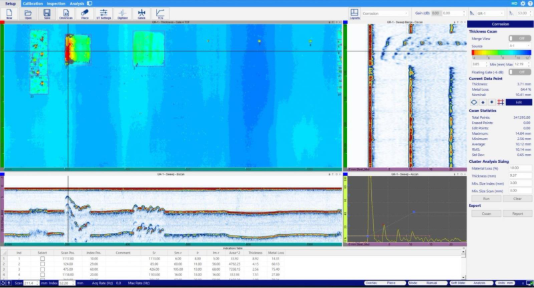

부식 관리자는 부품의 부식 데이터를 안정적으로 모니터링하고 기록하는 데 필요한 모든 보기와 통계 데이터를 제공합니다.

WeldSight 소프트웨어는 다음을 포함한 부식 모니터링 및 보고를 용이하게 하는 기능을 갖추고 있습니다.

• 두께 C-스캔
• C-스캔 통계
• 클러스터 분석 크기 조정
• 보고서로 내보내기

WeldSight 소프트웨어는 표적 영역의 최소 두께 및 클러스터 판정을 자동으로 탐상하여 사용자를 위해 탐상된 최소 두께에 커서를 위치시킵니다. 또한 재료 손실 비율을 포함해 클러스터 크기 조정 통계를 계산하여 표시합니다.

질문: 어떤 검사 기술을 지원하나요?

답: 사용자는 WeldSight 소프트웨어를 사용하여 위상 배열(PA), 회절파 시간(TOFD) 및 기존 초음파 테스트(UT) 검사 데이터의 분석을 최적화할 수 있습니다.

질문: 내 WeldSight 데이터 파일을 고객들과 공유할 수 있나요?

답:: 물론입니다! 당사의 무료 WeldSight 뷰어 소프트웨어를 사용하면 고객들이 OmniScan X3 결함 탐상기에서 생성한 데이터 파일(.odat)과 WeldSight 소프트웨어에서 생성한 데이터 파일뿐만 아니라 일부 OmniScan 시리즈 데이터 파일(.opd)을 볼 수 있습니다. 소프트웨어 라이선스는 필요하지 않으며, 소프트웨어 다운로드 페이지에서 최신 소프트웨어 버전을 다운로드하기만 하면 뷰어가 기본적으로 설치됩니다. 데이터 파일 호환성에 대한 전체적인 세부 정보는 이 페이지에 제공되어 있습니다.

질문: 새로운 기능을 추가할 예정인가요?

답: 네, 물론입니다! 기대할 만한 새로운 기능을 준비하고 있습니다. WeldSight의 도구와 애플리케이션 개발에 관한 향후 공지를 기대해 주세요.
