비파괴 검사(NDT)는 항공기의 구조적 무결성, 감항성, 그리고 장기적인 안전을 유지하는 데 매우 중요한 역할을 합니다. 주요 부품 및 조립품은 항공기의 운용 기간 내내 적절한 기능과 규정 준수 여부를 확인하기 위해 지속적으로 검사됩니다. 항공기 설계가 복합 재료의 사용 증가, 복잡한 형상, 첨단 접합 기술에 의해 진화함에 따라, 이러한 새로운 과제에 대응하기 위해 검사 기술도 병행하여 발전해야 합니다.

OmniScan X4 다중 기술 위상 배열 결함 탐지기 (항공우주 비파괴 검사(NDT)용)

항공우주 산업에서는 제조 현장이나 가동 중 유지보수 작업 등 어디에서든 정확하고 적응성이 뛰어나며 효율적인 검사 솔루션이 필요합니다. Evident의 최근 웨비나 “OmniScan™ X4: “항공우주 응용 분야를 위한 휴대용 위상 배열의 발전”에서는 OmniScan X4 위상 배열 초음파 검사(PAUT) 플랫폼이 이러한 요구 사항을 어떻게 지원하는지 살펴보았습니다. 이번 세션에서는 시스템의 다중 기술 기능, 고급 이미징 기술 및 통합 소프트웨어 워크플로우를 강조하여 OmniScan X4가 항공우주 제조, 최종 조립 및 유지 보수 검사를 어떻게 지원하는지 보여주었습니다.

웨비나는 비파괴검사(NDT) 수석 응용 엔지니어인 Florin Turcu와 비파괴검사 제품 응용 리더인 Benoit Cabirol이 진행했습니다. 이들의 발표는 플랫폼에 대한 기술적 개요와 실무 적용 사례를 결합하여, 향상된 휴대성, 영상 성능 및 디지털 분석이 더 신뢰할 수 있고, 재현성 있으며, 효율적인 항공우주 검사에 어떻게 기여하는지 입증했습니다.

항공우주 검사 현황 및 비파괴 검사(NDT) 도전 과제

항공우주 검사(점검)는 항공기의 전체 생애 주기에 걸쳐 이루어지며, 원자재 검증과 부품 제조에서 최종 조립 및 운용 중 유지보수까지 포함합니다. 검사관은 알루미늄 또는 티타늄 합금, 탄소섬유 강화 폴리머(CFRP), 하이브리드 구조와 같은 소재에서 부식, 균열, 박리, 층간 분리, 두께 변화 및 기타 불연속성을 정기적으로 감지해야 합니다.

이러한 다양한 검사 시나리오에 대응하기 위해, 항공우주 검사자는 여러 초음파 검사 방법에 숙달하고 일관된 성능, 다용성 및 작동 용이성을 고려하여 설계된 장비를 사용해야 합니다. Florin과 Benoit가 강조했듯이, 와전류 및 와전류 어레이와 같은 다른 검사 기법들도 항공우주 분야의 다양한 검사 과제를 해결하는 데 사용할 수 있습니다. 그러나 OmniScan X4 결함 탐지기는 다양한 위상 배열 또는 초음파 프로브, 스캐너, 그리고 여러 검사 기법을 활용하여 많은 응용 분야를 지원하도록 설계되었습니다.

“항공우주 검사에서는 다양한 재료, 결함 유형, 그리고 검사 단계에 대응해야 하므로 단일 검사 방법만으로는 거의 충분하지 않습니다.”

OmniScan X4: 항공우주 분야를 위한 휴대용 위상 배열 플랫폼

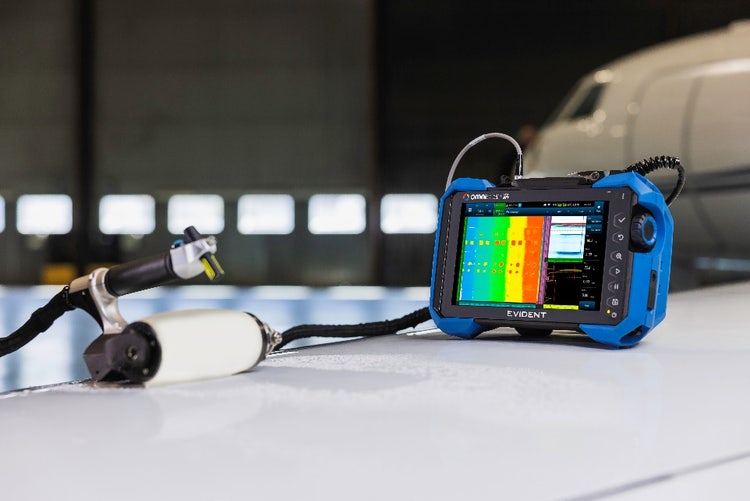

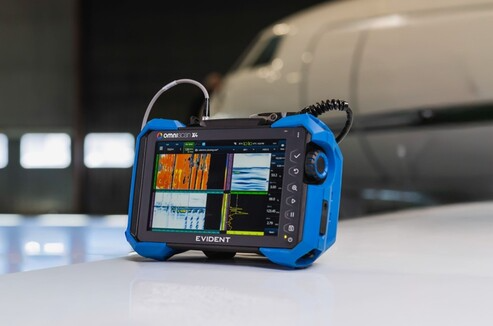

Evident의 OmniScan X4 휴대용 위상 배열 결함 탐지기가 웨비나의 핵심 초점이었습니다. 수동 및 자동 검사 모두를 위해 설계된 이 플랫폼은 고성능 전자 장치, 다채널 기능, 고급 이미징 모드를 견고한 현장용 형태로 통합합니다.

플로린과 베누아는 OmniScan X4가 한 가지 용도에만 제한되지 않는다고 밝혔습니다. 대신, 이는 제조 품질 관리, 최종 조립 검사, 예방 또는 교정 유지보수에 맞게 유연하게 적용될 수 있는 검사 플랫폼으로 기능합니다. 이러한 적응성은 항공기 기체, 엔진 및 구조 부품에 따라 검사 요구 사항이 크게 달라지는 항공우주 환경에서 특히 유용합니다.

RollerFORM과 국소 침수 기법을 활용한 CFRP 복합 패널 검사

현대 항공기에는 복합 구조물이 점점 더 많이 사용되고 있으며, 검사 시 여러 가지 어려움이 발생합니다. 웨비나의 주요 세션은 복합 패널 검사에 중점을 두었으며, 제조업체들이 복합 재료 사용을 지속적으로 확대함에 따라 그 중요성이 커지고 있음을 반영합니다.

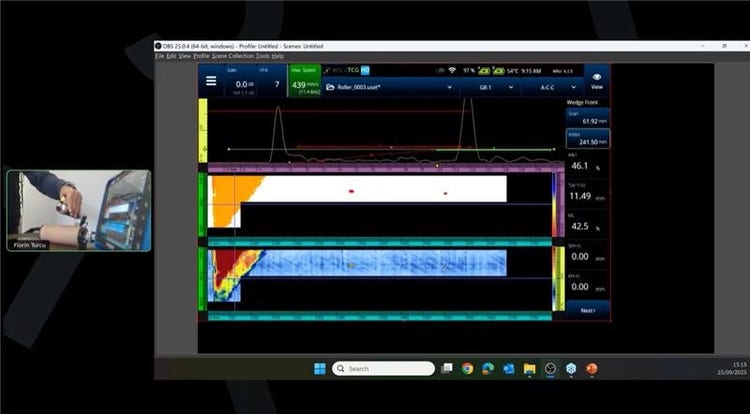

라이브 데모에서 Florin은 RollerFORM 스캐너와 OmniScan X4를 함께 사용하여 국부 침지 기법을 시연했습니다. 기존의 침수 시스템과는 달리, 이 방식은 스캐너 휠에 통합된 밀폐형 물 기둥을 사용합니다. 이 설계는 물 사용량을 최소화하면서 일관된 음향 결합을 제공하므로 생산 환경과 항공기 정비 작업 모두에 실질적인 이점이 있습니다. 이 기술은 박리 및 접착 불량을 신뢰성 있게 감지할 수 있을 뿐만 아니라 넓은 면적에 걸쳐 두께 측정도 지원합니다.

시연에서는 향상된 근접 표면 해상도, 64개 또는 128개 요소 프로브를 활용한 대형 개구부 지원, 일반적으로 1~5MHz 범위의 작동 주파수, 그리고 넓은 복합 재료 표면의 효율적 커버리지 등 이 접근 방식의 여러 기술적 이점이 소개되었습니다.

“X4와 RollerFORM을 활용한 국부 침수 방식은 특히 항공우주 제조 및 유지보수 환경에서 완전 침수 방식의 실용적이고 효율적인 대체 방법입니다.”

데이터 수집에서 인사이트 도출까지: AeroView 분석 소프트웨어

고품질 검사 데이터를 확보하는 것은 항공우주 검사 과정의 일부일 뿐입니다. 해당 데이터에 대한 효과적인 분석, 해석 및 보고 역시 매우 중요합니다.

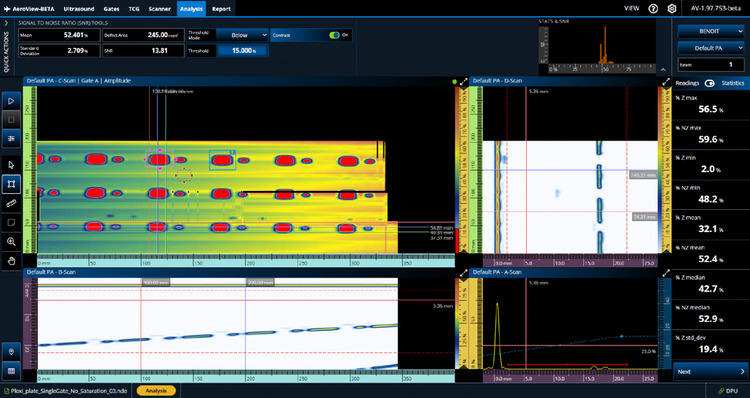

웨비나의 일환으로, Benoit는 초음파(UT) 위상 배열(PAUT) 데이터 분석을 위한 Evident의 소프트웨어 환경인 AeroView™-Analysis를 소개했습니다. 항공우주 검사 워크플로우를 지원하기 위해 개발된 AeroView-Analysis는 정밀 평가와 표준화된 보고서 작성을 위한 도구를 제공합니다. 주요 기능으로는 맞춤형 레이아웃과 색상 팔레트, 분석 게인 및 소프트 시간 보정 게인(TCG), 자유롭게 크기를 조정하고 주석을 달 수 있는 도구, 통계 요약이 포함된 표시표, 신호 대 잡음비(SNR) 분석 도구, 그리고 자동 보고서 생성이 있습니다. 또한, 이 소프트웨어는 모든 뷰를 1:1 비율로 표시할 수 있어 검사자가 결함의 크기와 위치를 평가할 때 공간적 정확성을 유지할 수 있도록 지원합니다.

AeroView-Inspection 실제 적용 사례

Benoit는 OmniScan X4에 연결된 Evident의 PC 소프트웨어인 AeroView-Inspection을 사용하여 반복적이거나 대용량의 데이터를 획득하는 시연을 했습니다.

이번 시연에는 Glider XY 스캐너에 장착된 벽면 근접 프로브를 이용한 검사가 포함되었습니다. 이 구성은 표면 근처 해상도에 최적화되어 있으며 얇은 외피, 접합 구조물 및 표면 아래 결함을 검사하는 데 매우 적합합니다. 또한 표면 근처의 사각지대를 최소화하고 수동 및 자동 검사 설정을 모두 지원하도록 설계되었습니다.

"AeroView-Inspection, 벽면 근접 프로브 및 특수 웨지를 함께 사용하면 항공우주 검사관은 표면 근처의 사각지대에 가려져 발견하기 어려울 수 있는 작은 결함을 감지할 수 있습니다."

항공우주 분야를 위한 첨단 이미징: TFM 및 위상 일관성 이미징

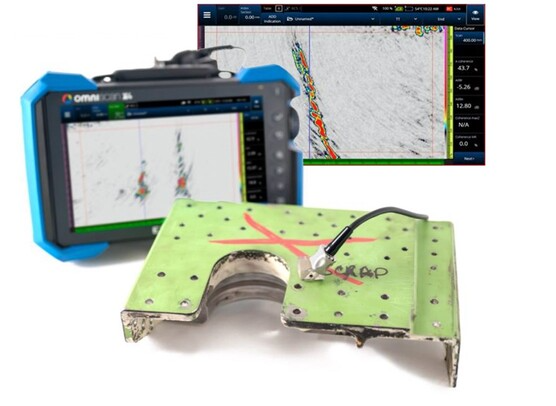

웨비나의 최종 기술 세션에서는 고급 이미징 기술, 특히 위상 코히런스 이미징(Phase Coherence Imaging, PCI)에 초점을 맞추었습니다. 기존의 진폭 기반 영상화 방법과 달리, PCI는 위상 정보를 활용하여 균열 끝부분과 분기점의 가시성을 향상시킵니다. 이 기능은 노후 항공기군에서 흔히 발생하는 알루미늄 구조물의 피로 균열 평가에 특히 유용합니다.

Benoit와 Florin은 PCI가 OmniScan X4에 통합되어 있음을 시연했습니다. 또한, 장치에 내장된 애플리케이션 사전 설정 기능을 통해 검사관은 이 새로운 이미징 기술을 더욱 확신 있게 사용할 수 있습니다. 위상 코히런스 이미징(PCI)이 제공하는 향상된 대비와 선명도는 보다 정확한 결함 특성 파악과 유지보수 의사 결정에 도움이 될 수 있습니다.

항공우주 비파괴검사 워크플로우의 일원화된 접근 방식

OmniScan X4 웨비나에서 얻은 핵심 메시지는 통합된 비파괴검사(NDT) 생태계의 중요성이었습니다. Evident의 하드웨어, 프로브, 스캐너, 그리고 소프트웨어는 OmniScan X4를 통한 데이터 획득부터 AeroView 소프트웨어를 이용한 분석 및 보고에 이르기까지 일련의 통합된 워크플로우로 구현하도록 설계되었습니다.

첨단 복합재 검사 기술부터 통합 분석 워크플로우까지, OmniScan X4 생태계는 더욱 연결되고 일관된 항공우주 검사 프로세스로의 변화를 보여줍니다. 항공우주 조직의 경우, 이러한 접근 방식은 검사 반복성 향상, 결함 검출 및 특성화 개선, 교육 및 배치의 효율화, 그리고 추적성과 문서화의 향상을 가능하게 합니다.

항공우주 비파괴검사(NDT)의 진정한 가치는 다용도성에 있습니다—검사 요구가 변화함에 따라 다양한 재료를 검사할 수 있도록 여러 위상 배열 초음파 검사(PAUT) 방법과 워크플로우를 지원하는 하나의 시스템이 바로 그 예입니다.

최근 휴대용 위상 배열 기술의 발전이 항공우주 검사에 미치는 영향과 OmniScan X4가 점점 더 복잡해지는 항공우주 구조물 검사를 어떻게 지원하는지에 대해 심층적으로 알아보려면 이 온디맨드 웹 세미나를 시청하세요.
