두께 및 결함 검사 솔루션

이점 및 특징

• 복잡한 초점 법칙을 지원하는 고급 펄스-수신(PR) 배선
  • 전체집속기법(TFM)
  • 위상 일관성 이미징(PCI)*
• 최적의 표면 해상도를 위해 인터페이스-에코 진폭을 줄이는 피치-캐치 기술
• 최적화된 빔 발사 기능
• OmniScan™ X3 결함 탐상기의 온보드 초점 법칙 파일
• OmniScan X3 및 OmniScan X3 64 결함 탐상기 사용 시 극대화된 기능
• 펄서/수신기 모듈을 갖춘 장비와의 호환성
• WeldSight™ 고급 검사 및 분석 소프트웨어와의 호환성
• 표면 아래 1mm(0.04인치) 정도의 얕은 결함 감지
• 최대 30mm(1.18인치)의 넓은 빔 범위
• 탄소강에서 1~80mm의 일반적인 검사 깊이
• 4인치부터 평면까지 직경에 맞게 조정되는 빠른 조정 시스템
• 교체형 지연선, 내장형 관개 및 내구성이 뛰어난 카바이드 마모 플레이트

*PCI는 OmniScan X3 64 결함 탐상기에서만 사용할 수 있습니다.

일반적인 응용 분야

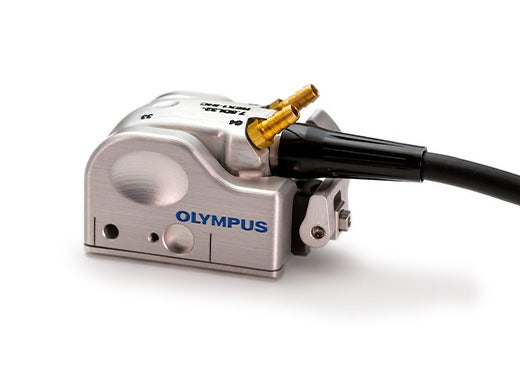

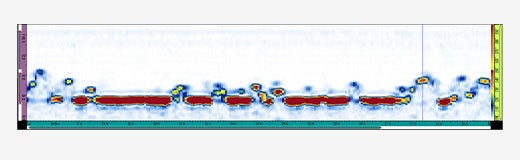

DLA REX1 PR 프로브는 빠르고 효율적인 수동, 자동 또는 반자동 검사를 수행할 수 있도록 하며 고품질 이미징을 제공하여 결함을 정확하게 측정할 수 있습니다. 부식 모니터링은 물론 피팅, 크리프 손상, 수소 유도 균열(HIC)에 대한 중요 결함 평가에 선호되는 도구입니다.

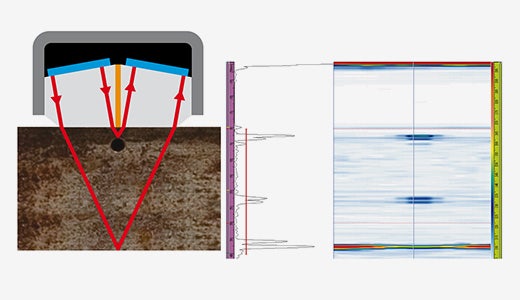

이중 배열 피치-캐치 기술

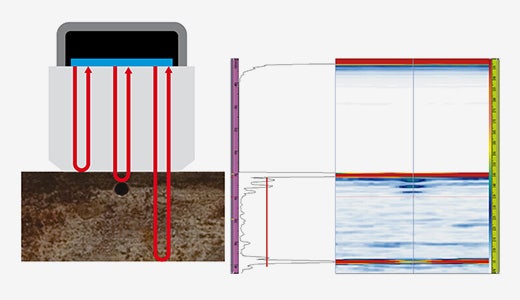

이중 요소 UT 프로브와 마찬가지로 DLA 프로브에는 비스듬히 절단된 지연선에 장착된 별도의 송수신 요소가 통합되어 있습니다. 이 구성은 시험편 표면 아래에 초점을 맞추는 빔을 생성하여 표면 반사의 진폭을 상당히 감소시킵니다. 이로 인해 표면 근처 해상도가 향상되어 피팅, 크리프 손상 및 HIC(수소 유도 균열)와 같은 중요 결함에 대한 탐지 확률(POD)이 증가합니다.

새로운 기능, 새로운 가능성

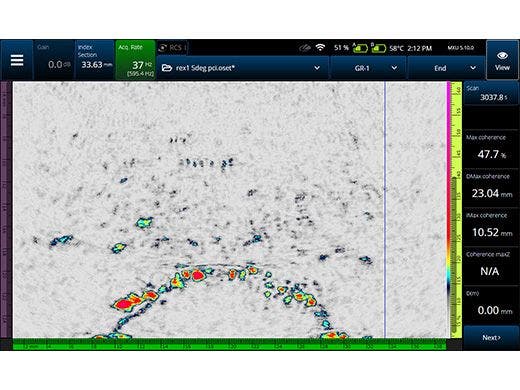

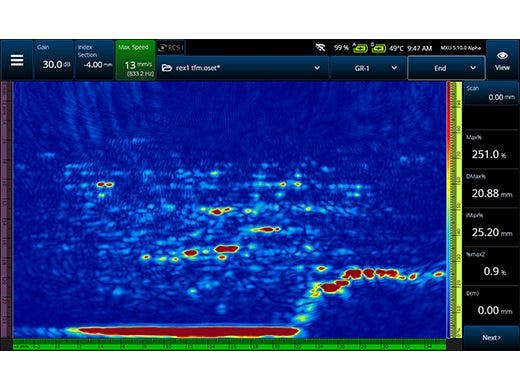

전체집속기법(TFM) 및 위상 일관성 이미징(PCI)과 같은 최신 고급 초음파 기술에는 표준 이중 선형 프로브¹의 발사 능력을 넘어서는 복잡한 발사 시퀀스가 포함됩니다. REX1 DLA PR 모델은 TFM이 있는 OmniScan™ X3 장치와 PCI 및 TFM이 있는 OmniScan X3 64 결함 탐상기의 복잡한 초점 법칙 요구 사항을 지원하도록 최적화되었습니다.

강철의 수소 유도 부식(HIC)에 대해 수집한 데이터의 이러한 예에서 볼 수 있듯이 REX1 DLA PR 프로브는 고품질 PA 이미징뿐만 아니라 효율적인 TFM 및 PCI 스캐닝을 가능하게 합니다.

¹ 요청 시 DLA 프로브의 레거시 비-PR REX1 및 ULT1 버전을 계속 사용할 수 있습니다. 이러한 레거시 DLA 프로브는 홀수/짝수로 연결되며(1-2,3-4 등) 펄서/수신기 모듈이나 통합 펄서/수신기 기능이 없는 장비와 가장 잘 호환됩니다(예: OmniScan MX2). 이러한 프로브는 현재 OmniScan X3 스캔 계획의 프로브 라이브러리에서 사용할 수 있지만 비-PR 버전은 TFM 또는 PCI 등의 고급 스캔 계획에서 사용할 수 없습니다.

호환성을 극대화하기 위해 OmniScan X3 시리즈는 DLA 프로브 사양으로 사전 구성되어 있어 검사 설정을 빠르고 쉽게 할 수 있습니다. TFM 또는 PCI 스캔 계획을 생성할 때 프로브 목록에서 간편히 DLA 모델을 선택하고 장비에서 직접 초점 법칙 구성을 진행하면 됩니다.

DLA 프로브, OmniScan X3 시리즈, TFM 및 PCI의 기능에 대해 자세히 알아보십시오.
