EPOCH 6LT

검사 품질을 희생할 필요는 없습니다. EPOCH® 6LT 휴대용 결함 탐상기는 강력한 초음파 결함 탐상 장치의 기능성을 고휴대성 용도 및 로프 위라는 환경을 염두에 둔 폼 팩터에 결합한 결과물입니다.

EPOCH 6LT 휴대용 결함 탐상기검사의 수준을 한 단계 높여 드립니다

검사 품질을 희생할 필요는 없습니다. EPOCH® 6LT 휴대용 결함 탐상기는 강력한 초음파 결함 탐상 장치의 기능성을 고휴대성 용도 및 로프 위라는 환경을 염두에 둔 폼 팩터에 결합한 결과물입니다.

Evident Connect Cloud

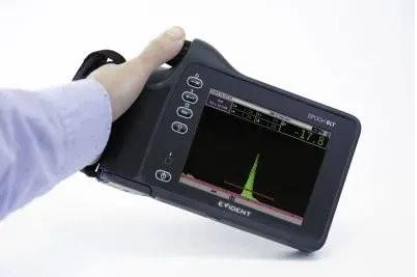

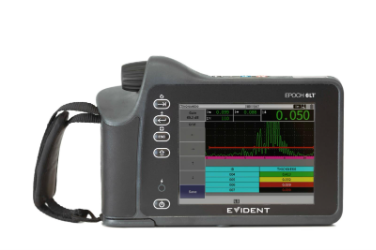

손바닥 위의 신뢰성 높은 결함 탐상기

휴대성과 편의성이 높은 EPOCH 6LT 결함 탐상기는 인체공학적이면서 견고하고 보다 오랫동안 검사 업무가 가능합니다.

  • 손목 피로를 최소화하는 한 손 작업을 위한 그립형 중량 분산 기능 덕분에 중량은 단 1.95파운드(890g)입니다.
  • 회전식 노브와 단순한 버튼 디자인으로 장갑을 낀 상태에서도 쉽게 사용 할 수 있습니다.
  • IP65/67 등급으로 설계 되었고 낙하 시험을 통과 했습니다.
  • 밝고 선명한 화면으로 어떤 조명 환경에서도 A-스캔을 판독 할 수 있습니다.

https://evidentscientific.com/content/dam/tnm/videos/6LT_ROPEACCESSVIDEO_SUBTITLEMASTER(3).mp4

이동 중에 누리는 더 많은 기능

EPOCH 6LT 결함 탐상기는 간단하며 직관적인 방식으로 작동합니다. 크기가 작으면서 거의 모든 일반적 초음파 검사 용도의 요건을 충족하는 특징과 기능을 갖추었습니다.

  • 작고 휴대성 높은 폼 팩터에 EPOCH 650의 핵심 기능을 모두 갖추었습니다.
  • ISO-22232:2010 요건을 충족합니다.
  • 부식 소프트웨어(선택사항) 및 센터핀 트랜스듀서 ID를 지원합니다.
  • 무선 네트워크 접속이 가능합니다(선택사항).

로프 접근형 초고휴대성 응용 분야를 염두에 두고 태어났습니다.

어려운 로프 위 환경에서 작업해야 하는 검사관에게 EPOCH 6LT 결함 탐상기는 안전성을 보장하는 기능을 제공합니다.

  • 로프용 액세서리 키트(선택사항)를 이용하면 끈으로 다리나 하니스에 고정하여 자유로이 양손을 쓸 수 있습니다.
  • 가로에서 세로로 화면을 돌려 A-스캔 및 판독값을 적절하게 볼 수 있습니다.
  • 1/4-20 스레드 인서트로 유연성이 확장되어 결함 탐상기를 다양한 Evident 및 타사 액세서리에 연결 할 수 있습니다.
high portable rope access flaw detection

Software Features

한 손 검사에 최적화된 강력한 기능

EPOCH® 6LT 휴대용 결함 탐상기는 다양한 측정 용도에 적합한 표준 및 선택사항 소프트웨어 기능을 제공합니다.

저장된 검사 파일을 쉽게 내보낼 수 있습니다. BMP, CSV, PDF 등 편리한 파일 포맷으로 검사 결과를 USB 메모리로 내보내서 필요한 곳에 바로 활용할 수 있습니다.

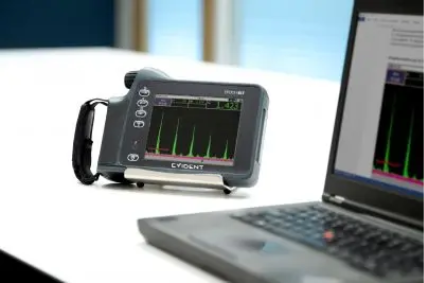

커넥티드 및 클라우드 지원

무선 LAN 접속이 가능하므로(선택사항) Evident Scientific Cloud에 장비를 연결하고 아래와 같은 강력한 클라우드 기능을 이용할 수 있습니다.

  • 무선 펌웨어 업그레이드
  • 파일 백업 및 아카이브
  • 원격 파일 접근 및 관리

클라우드 파일 관리 기능은 EPOCH 6LT 파일 형식을 모두 지원하므로 편리하게 검사 결과를 전달, 보고할 수 있습니다.

Evident Connect Cloud에 대해 자세히 알아보세요.

신뢰성 높은 결함 크기 파악이 가능한 표준 소프트웨어 기능

동적 DAC/TCG: 신호 진폭을 시간 가변 게인에 고정된 DAC 곡선 또는 기준 에코 진폭과 비교하며 데시벨 비율로 계산할 수 있으며, DAC 버전에는 표준, 맞춤형 DAC 경고 곡선, 20~80% 보기가 있습니다.

DGS/AVG: 에코 신호를 에코 높이, 결함 크기, 트랜스듀서와의 거리 간 관계를 나타내는 DGS/AVG 다이어그램과 비교, 평가할 수 있습니다.

AWS D1.1 및 1.5: 다양한 AWS 용접부 등급 용도를 위한 동적 리플렉터 표시 등급 기능을 제공합니다. 이를 통해 수작업 계산을 할 필요가 없어 검사 효율이 크게 높아집니다.

다목적성 강화: 소프트웨어 기능(선택사항)

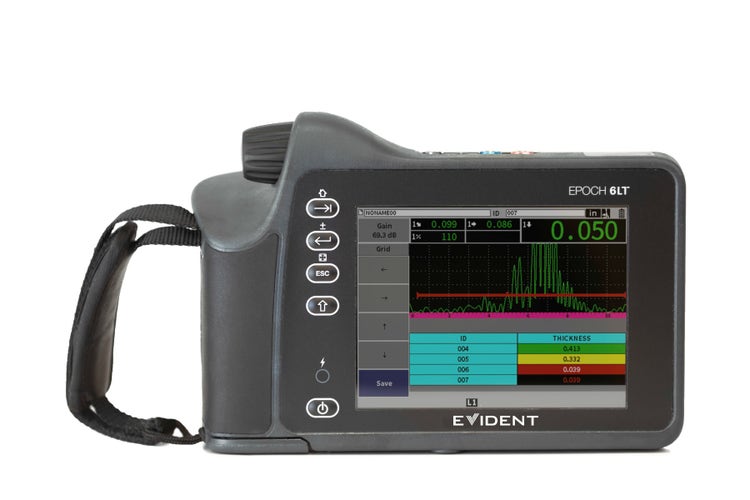

부식 모듈: 부식 검사 시 이 기능을 통해 표준 Evident 부식 듀얼 트랜스듀서, 자동 게인 제어(AGC), 두께 게이지 측정 알고리즘, 진정한 V 패스 보정, 자동 영점 기능(“Do Zero”)을 이용한 트랜스듀서 마모 보상 등이 가능하며 자동 프로브 인식을 통한 트랜스듀서 선택을 바탕으로 자동 초음파 셋업이 가능합니다. 이 모드에서는 색상형 그리드 화면으로 부식 보고 기능이 개선됩니다.

뒷벽 에코 감쇠(BEA): 게이트 2로 정의된 화면 영역으로 검사 부분의 뒷벽을 감쇠합니다. BEA 소프트웨어를 이용하여 뒷벽 드롭 오프를 모니터링하면서 높은 게인에서 스캔이 가능합니다.

Specifications

일반사항

사용자 인터페이스 언어
영어, 스페인어, 프랑스어, 독일어, 일본어, 중국어, 포르투갈어, 러시아어, 이탈리아어
트랜스듀서 연결
LEMO 00
데이터 저장
100,000 ID( 온보드)
배터리 종류 및 수명
단일 리튬이온 충전식 표준 배터리 6시간 사용
전원 요건
AC 메인: 100VAC~120VAC, 200VAC~240VAC, 50Hz~60Hz
디스플레이 유형
풀 VGA (640 × 480픽셀) 트랜스플렉티브 컬러 LCD, 업데이트 속도 60Hz
디스플레이 치수(W × H, 대각선)
117mm × 89mm, 146mm(4.62in. × 3.49in., 5.76in.)

기기 입력/출력

USB
(1) USB 1.1 풀스피드 호스트(A형)
(1) USB 2.0 풀스피드 호스트(미니 B형)
비디오 출력
디지털 비디오 출력 1개

환경 등급

IP 등급
IEC 60529-2004(인클로저 사용에 의한 보호 강도 - IP 코드)에 따른 IP67(방진 및 침수), IP65(방진 및 분무수). 이 등급은 당사 내부 설계 검증을 통해 확인한 것입니다.
폭발 대기 환경
MIL-STD-810F, 511.4 방식 절차 1.
충격 시험 통과
MIL-STD-810F, 516.5 방식 절차 1, 축당 6주기, 15g, 11ms 하프 사인.
진동 시험 통과
MIL-STD-810F, 514.5 방식 절차 1, 부록 C 그림 6 일반 노출: 축당 1시간.
사용 온도
-10°C~50°C(14°F~122°F)
배터리 보관 온도
0°C~50°C(32°F~122°F)

펄서

펄서
회전식 구형파
PRF
10Hz~2000Hz(10Hz씩 증가)
에너지 설정
100V, 200V, 300V 또는 400V
펄스폭
PerfectSquare™ 기술로 25nsec~5,000nsec 조절 가능(0.1MHz)
댐핑
50, 400Ω

리시버

최대 입력 신호
20Vp
리시버 입력 임피던스
400Ω ± 5%
리시버 대역폭
-3dB에서 DC~26.5MHz(표준 버전)
-3dB에서 0.2~26.5MHz(ISO-22232 준수 버전)
디지털 필터 설정
8개 디지털 필터 세트(표준 버전)
7개 디지털 필터 세트(ISO-22232 준수 버전)
정류
전파, 포지티브 반파, 네거티브 반파, RF
시스템 선형성
수평: ± 0.5% FSW
해상도
0.25% FSH, 증폭기 정확도 +/- 1dB
리젝트
0~85% FSH(1% 증가 위치)
진폭 측정
1.25%~110% 풀스크린 높이
측정 속도
전체 모드에서 PRF에 준함(싱글샷)

교정

자동 교정
속도, 제로 오프셋
직선빔(1차 뒷벽 또는 에코 투 에코)
앵글빔(소리 경로 또는 깊이)
시험 모드
펄스 에코, 듀얼 또는 투과 전송
단위
mm, in, ms
범위
5,900m/s(0.2320in./μs)에서 4.31mm~6,700mm(0.2320in./μs)
속도
635m/s~15240m/s(0.0250in./μs~0.6000in./μs)
제로 오프셋
0~750μs
디스플레이 딜레이
-10ms~2203ms
굴절각
0°~85°(0.1°씩 증가 후 90°로 점프)

게이트

측정 게이트
완전 독립 결함 게이트 2개
게이트 시작
전체 표시 범위에 걸친 가변형
게이트 폭
전체 표시 범위에 걸친 가변형
게이트 높이
2~95% 풀스크린 높이 가변형(1%씩 증가)
알람
포지티브 및 네거티브 임계치/곡선, 최소 깊이(게이트 1, 2)

측정

측정치 디스플레이 위치
5개 위치 사용 가능(수동 또는 자동 선택)
게이트(1, 2)
두께, 소리 경로, 돌출, 깊이, 진폭, 비행시간, 최소/최대 깊이, 최소/최대 진폭, 모드 기반 크기 파악 측정
측정치 디스플레이 위치
사용자가 게이트에서 표시할 최대 4개 측정치를 선택하거나 실시간 화면에 표시.
에코-투-에코
표준 게이트 2 – 게이트 1
DAC/TCG
표준, 최대 50 포인트, 110dB 동적 TCG 범위
특수 DAC 모드
맞춤형 DAC(최대 6개 곡선), 20~80% 보기
곡선형 표면 보정
앵글빔 측정치에 대한 표준 OD 또는 막대 보정

Applications

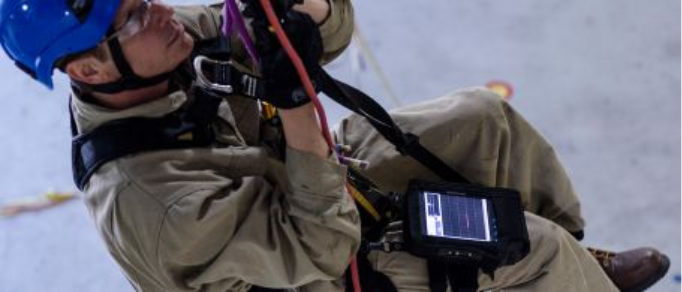

로프 접근 검사용 EPOCH 6LT

로프 접근 검사를 보다 쉽게 하고 검사관을 안전하게 보호하도록 설계된 기능을 갖춘 EPOCH 6LT 결함 탐상기는 한 손 작업에 최적화되어 있으며, 사용자의 다리 또는 안전 장치에 쉽게 부착할 수 있습니다.

자세히 알아보기

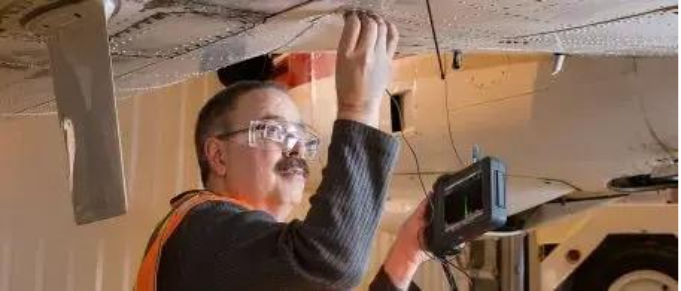

고휴대성 응용 분야용 EPOCH 6LT

높은 휴대성 업계에서 일하는 NDT 검사관은 업무 수행에 필요한 기능을 갖춘 경량 장비가 필요합니다. EPOCH 6LT 결함 탐상기는 이러한 요구를 충족합니다. 한 손으로 잡기 편리하고, 다른 장비와 함께 가방에 넣을 수 있을 만큼 작습니다.

자세히 알아보기
