NORTEC™ 700은 하나의 통합 플랫폼에서 기존 와전류 검사(ECT)와 첨단 와전류 어레이(ECA) 기술을 손쉽게 사용할 수 있도록 제공합니다. 차세대 고성능 프로브 기술과 고해상도 이미징을 통해 이중 주파수 검사 및 볼트 홀 검사를 직관적으로 수행할 수 있으며, 학습 시간을 단축하고 검사 비용 효율성을 그 어느 때보다 높여줍니다. 실제 현장의 요구를 반영하여 개발된 이 혁신적인 솔루션은 프리미엄 검사 기술의 새로운 표준을 제시합니다.
NORTEC 700 와전류 어레이 결함 탐지기: 당신을 위한 간결함
사용하기 간편하고 통합된 와전류 검사 솔루션인 NORTEC™ 700 와전류 어레이 결함 탐지기는 직관적인 조작 방식과 차세대 프로브 기술, 고화질 이미징 기능을 결합하여, 규모에 상관없이 모든 팀이 신속하게 작업에 적응하고 가장 까다로운 환경에서도 자신 있게 작업할 수 있도록 지원합니다. 스마트하고 확장성이 뛰어나며 비용 효율적인 NORTEC 700 와전류 배열 결함 탐지기는 사용자가 편리하게 사용할 수 있는 세 가지 모델로 제공됩니다:
N700: 단일 주파수 검사를 위한 기존 와전류 검사(ECT)
N700D: 향상된 이중 주파수 및 볼트 구멍 기능으로 다용도성이 확대되었습니다

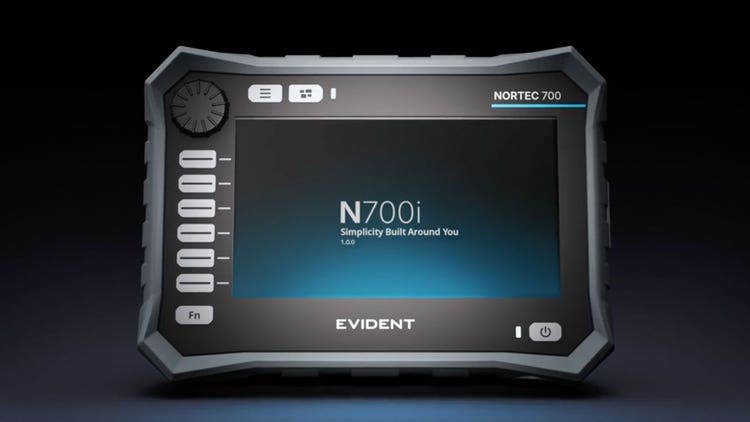

N700i: ECT와 고급 와전류 어레이(ECA), 그리고 층별 검출
검증된 NORTEC 600 시리즈를 기반으로 한 이 세 가지 모델은 모두 사용자 친화적인 설계, 간소화된 워크플로우, 디지털 생태계와의 호환성을 공유하여 원활한 교육 진행과 간편한 장비 표준화를 보장합니다.
고급 자동 레이어 감지 기능과 프리즈 모드는 볼트 구멍 및 다층 검사에서 새로운 수준의 정밀도를 제공합니다.
지능형 신호 해석 기술을 통해 N700i는 패스너 층과 배면 재료 층, 그리고 실제 결함 신호를 정확하게 구분할 수 있어 오탐을 줄이고 재작업량을 최소화합니다.

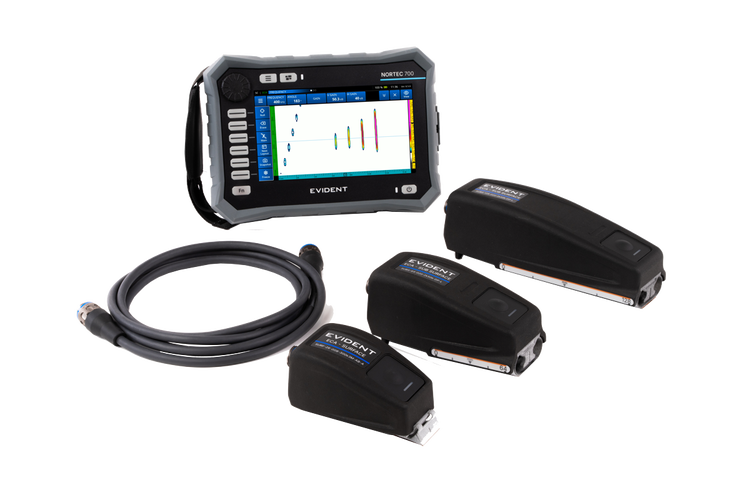

결함 뷰어 기능은* 직접 구멍 뷰와 MiniMite™ 스캐너 오버레이 이미지를 활용하여 결함 위치를 쉽게 파악할 수 있도록 도와줍니다.
*특허 출원 중
비파괴 검사의 새로운 기준
단순함과 성능을 동시에 갖춘 NORTEC 700은 항공우주, 방위, 산업 및 제조 분야의 다양한 검사 요구를 충족하기 위해 세 가지 다목적 모델로 제공됩니다. 추가 기능도 원격으로 활성화할 수 있습니다.
특징 및 모델
N700
항공우주 분야 이외의 업무에서 ECT의 기존 기법을 활용한 간단한 검사를 수행해야 하는 사용자를 위해:
표면 및 표면하 균열 감지
전도도 측정
N700D
기존 N700에 듀얼 주파수 시스템을 추가하여 더 많은 기능을 제공합니다. 이미지 없이도 ECT의 모든 성능을 그대로
표면 및 표면하 균열 감지
전도도 측정

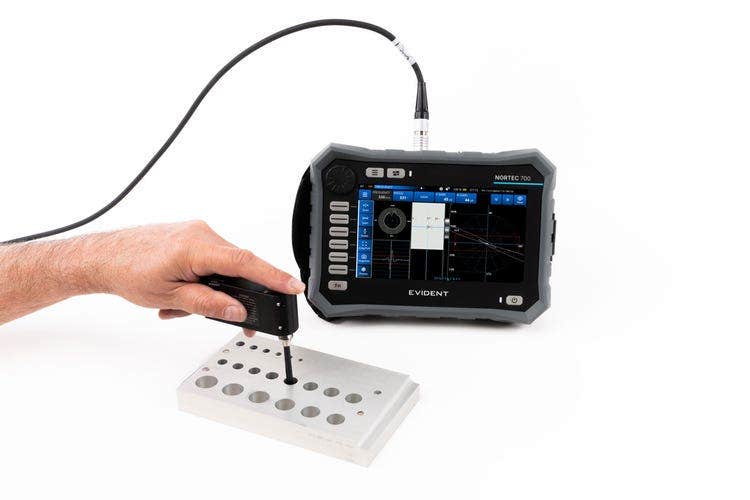

볼트홀(회전식 스캐너) 검사
이중 주파수 기능
N700i

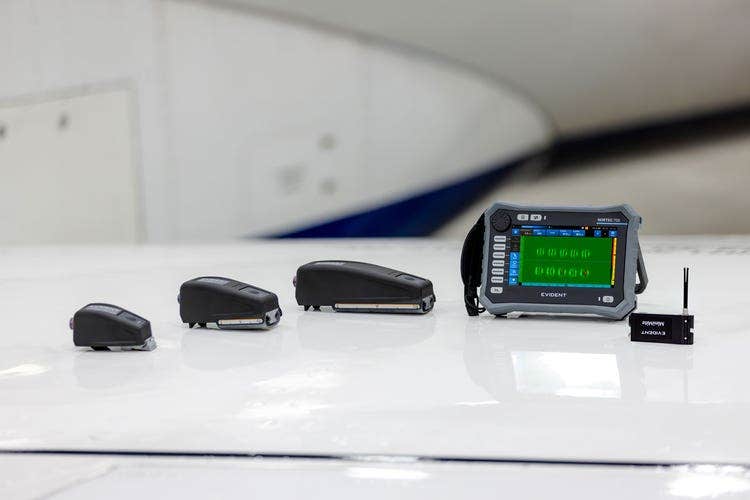

기존 모드나 어레이 모드에서 모두 와전류 검사의 생산성이 향상됩니다. 와전류 어레이 프로브를 사용하여 더 넓은 영역을 검사하고, 결함 판독 시 더 명확하고 직관적인 시각적 정보를 제공합니다
표면 및 표면하 균열 감지
전도도 측정
볼트홀(회전식 스캐너) 검사
이중 주파수 기능
와전류 어레이(ECA)의 응용 분야
결함 뷰어 (볼트홀 검사)
자동 레이어 감지 (볼트홀 검사)
4개의 커넥터

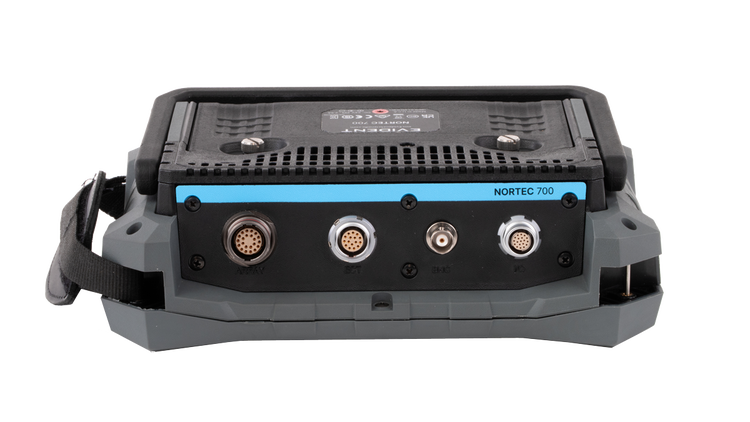

모든 NORTEC 700 모델에는 표준 LEMO® 16핀 범용 커넥터, BNC ECT 커넥터(내부 자동 밸런싱 기능), ECA 커넥터 및 I/O 커넥터(시스템 통합용)가 기본으로 제공되며, 사용자 친화적인 인터페이스에서 원하는 커넥터를 간편하게 선택할 수 있습니다.
NORTEC 700의 LEMO 커넥터는 POWERLINK™ NORTEC 프로브 기술(볼트 구멍 및 전도도 검사 전용)을 지원하며, 자동 프로브 인식과 장비 프리셋 기능을 통해 더욱 빠른 설정이 가능합니다.
탁월한 시각적 선명도가 검사를 원활하게 지속할 수 있도록 지원합니다.

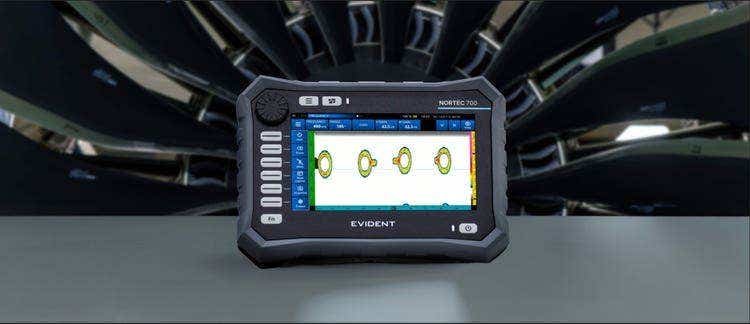

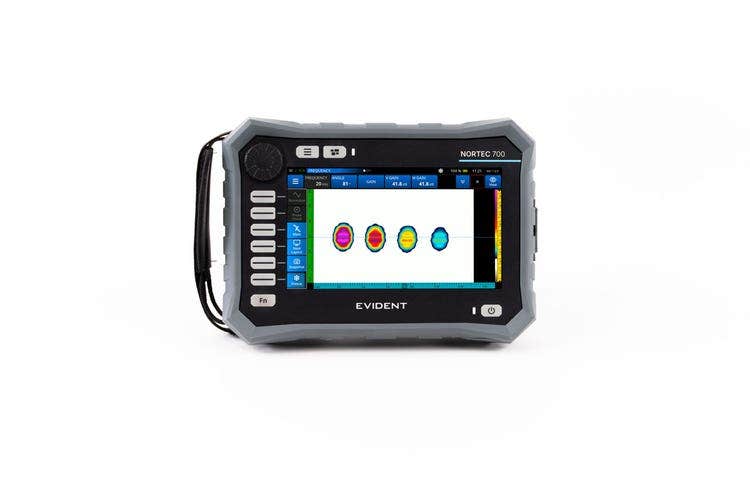

NORTEC 700은 탁월한 화질로 결과를 더 빠르고 확실하게 해석할 수 있도록 도와줍니다. 고휘도, 고해상도 7인치 디스플레이는 직사광선 아래에서도 선명함과 가독성을 유지하여 실내든 활주로든 일관된 시인성을 보장합니다. 향상된 색상 매핑과 실시간 이미징은 표면 하 결함과 표면 균열을 선명하게 드러내어 즉시 식별 가능한 패턴을 제공합니다.
반응형 인터페이스부터 정교한 대비와 밝기까지 모든 뷰잉 요소는 해석 정확도를 향상시키고 눈의 피로를 줄이며 검사를 간편하고 효율적으로 만들어줍니다.
빠른 레이아웃 선택
NORTEC 700에서는 ‘다음 레이아웃(Next Layout)’ 바로 가기 키를 사용하여 레이아웃 보기를 쉽게 변경할 수 있습니다. 레이아웃은 사용자가 선택할 수 있으며, 검사 요구 사항에 맞게 디스플레이를 최적화할 수 있습니다. 다양한 디스플레이 중에서 선택하세요:

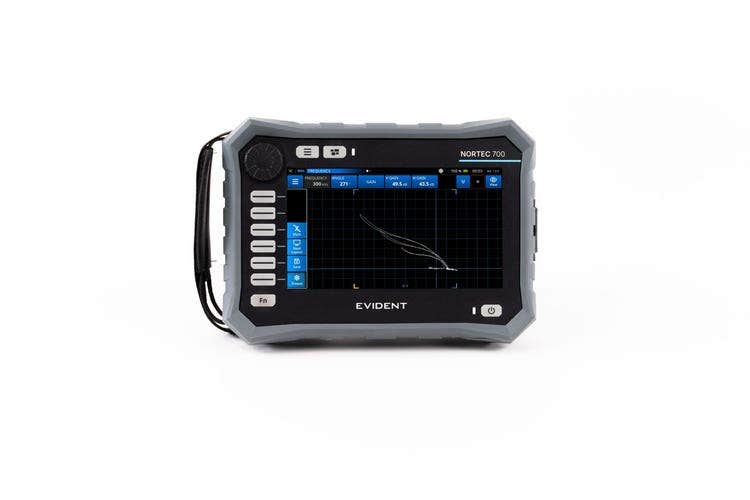

단일 임피던스 평면
이중 임피던스 평면
스윕 (스트립 차트)
일대일 보기
C-scan

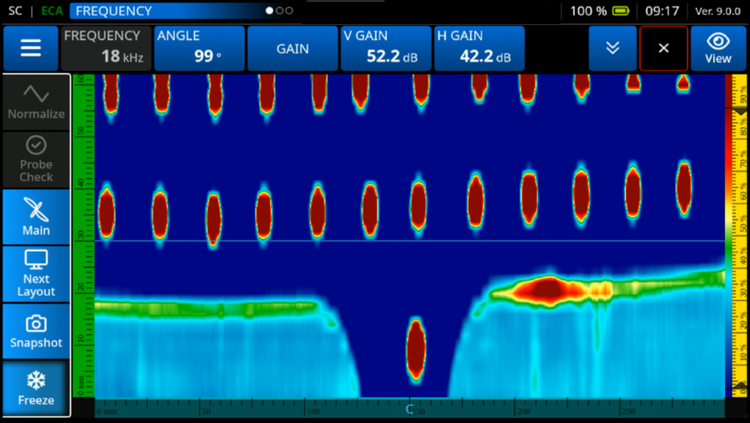

C-scan 워터폴
분할 화면 (스윕 + 임피던스)
최대 3개의 구성 가능한 트레이스를 지원하는 올인원 디스플레이
원활한 와전류 통합
NORTEC 700은 모든 통합 와전류 탐지 시스템에 완벽하게 통합되어, 가장 까다로운 환경에서도 일관된 결함 탐지를 보장합니다.
IP65 등급
-10°C ~ 50°C(14°F ~ 122°F)의 상대 습도 80%에서 작동 온도 범위
연속 영점 필터

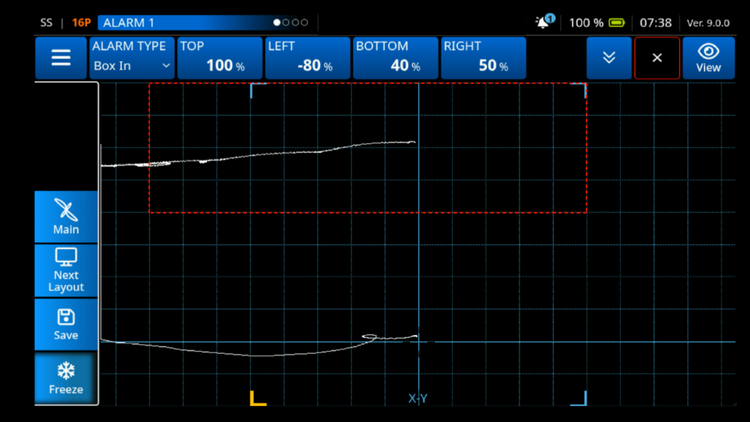

스윕 알람이 포함된 스트립 차트 보기
30 kHz 측정 속도
NORTEC PC 소프트웨어를 통한 원격 제어
알람 및 디지털 입력
표준 임피던스 평면 뷰, 스윕 모드(스트립 차트), C-스캔, 분할 화면, 조정 가능한 영점, 십자선, 개선된 필터 응답, 기준 신호 표시 및 기타 유용한 기능들이 모두 NORTEC 700 패키지에 포함되어 있습니다.
정확성을 보장하는 간편 보고
NORTEC 700은 빠르고 안정적인 도구를 통해 전체 보고 프로세스를 간소화하며, 추가 하드웨어, 소프트웨어 또는 복잡한 데이터 처리 없이 검출기에서 직접 검사 결과를 기록할 수 있습니다.
검사 스냅샷, 설정 매개변수 및 신호 데이터를 캡처하여 저장할 수 있으므로, 모든 결과가 정확하게 기록되고 검토할 수 있도록 준비됩니다.
애플리케이션 기반 지능형 사전 설정

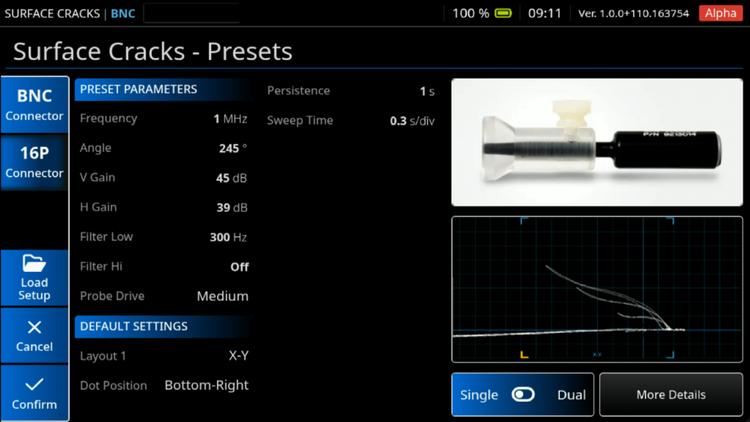

NORTEC 700은 복잡한 검사 설정을 단계별 안내가 제공되는 직관적인 프로세스로 바꿔줍니다. 각 사전 설정은 선택한 프로브 및 검사 유형에 대한 주요 매개변수를 자동으로 구성하여 추측을 없애고 설정 시간을 몇 초로 단축합니다.
사전 구성된 설정을 통해 현장 작업팀은 매개변수가 정확성과 규정 준수를 위해 이미 최적화되어 있음을 확인한 후, 최소한의 교육만으로 점검을 시작할 수 있습니다. 이러한 내장형 지능형 기능은 운영자와 교대 근무 간 일관성을 보장하고, 규정 준수를 강화하며, 운영자의 실수를 획기적으로 줄여줍니다.
직관적인 파일 관리

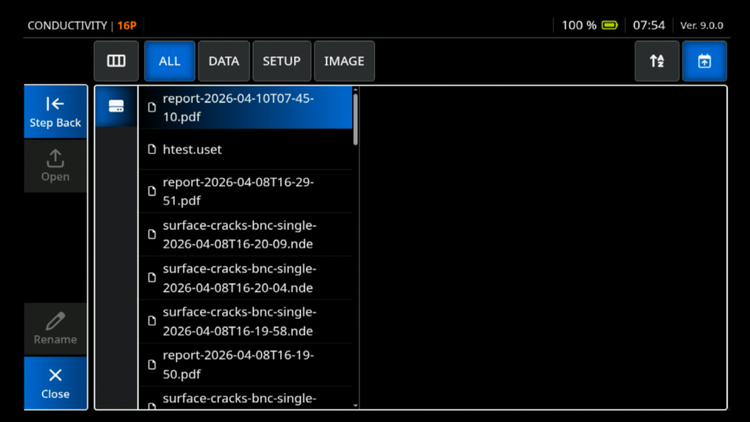

NORTEC 700의 파일 관리자 메뉴를 사용하여 파일을 간편하게 미리 보고, 편집하고, 덮어쓰고, 삭제할 수 있습니다. 파일 미리보기 기능을 통해 다양한 파일을 간편하게 탐색할 수 있습니다. 파일을 찾으면 언제든지 편리하게 불러올 수 있습니다. 내장된 텍스트 편집기를 사용하면 현장에서 파일 이름, 사용자 및 장비 정보를 간단히 수정하고 메모를 추가할 수 있습니다.
응용 분야
항공우주

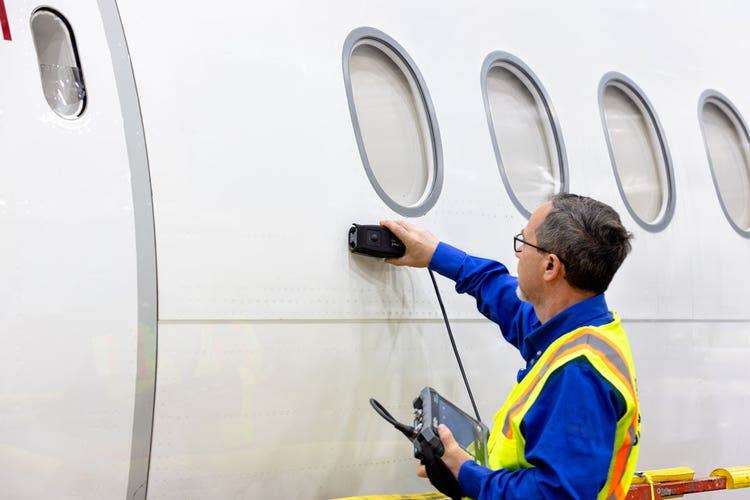

NORTEC 700은 빠르고 안정적인 도구를 통해 전체 보고 프로세스를 간소화하며, 추가 하드웨어, 소프트웨어 또는 복잡한 데이터 처리 없이 검출기에서 직접 검사 결과를 기록할 수 있습니다.
검사 스냅샷, 설정 매개변수 및 신호 데이터를 캡처하여 저장할 수 있으므로, 모든 결과가 정확하게 기록되고 검토할 수 있도록 준비됩니다.
국방
지구상에서 가장 혹독한 환경 속에서도 NORTEC 700은 그 어떤 상황에도 견딜 수 있도록 설계된 임무 수행용 검사 장비입니다. 표면 균열 탐지부터 볼트 구멍 및 체결 부품 점검에 이르기까지, NORTEC 700은 유지보수 팀이 장시간 근무 및 원격 배치 상황에서도 항공기, 지상 차량, 해군 함정 및 중요 장비를 철저히 관리할 수 있도록 지원합니다.

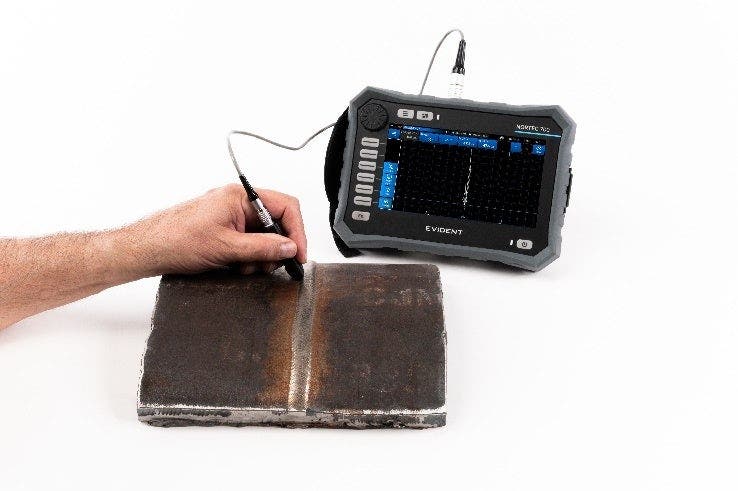

산업
NORTEC 700은 산업 현장 검사팀이 작업 장소에 관계없이 결함을 정확하고 효율적으로 탐지할 수 있도록 뛰어난 신호 품질, 견고성 및 유연성을 제공합니다. NORTEC 700은 다양한 산업용 부품 및 소재의 용접 검사와 표면 및 부식 검사에 이상적으로 적합합니다.
표면/지하 검사 (N700, N700D, N700i)
고성능 전자 장치와 선명한 디스플레이가 지상 및 지하 검사 시 탁월한 신호 품질을 제공합니다. 중~고주파 검사용 모든 표준 기능이 포함되어 있습니다. 임피던스 평면도, 10×10 격자, 스윕(스트립 차트), 다양한 경보 설정 및 자동 리프트오프. 추가 기능으로는 널 포인트 십자선, 정밀(확장) 및 웹 그리드, 그리고 자동 내부 밸런스 회로(BNC 커넥터용) 등이 있습니다.
볼트홀 검사 (N700D, N700i)

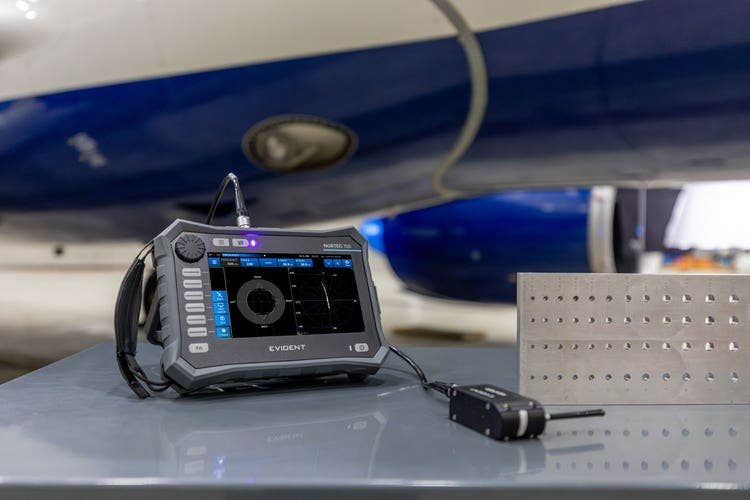

간소화된 구성과 개선된 필터 시스템 덕분에 NORTEC 700은 볼트홀(회전식 스캐너) 검사에 이상적입니다. 필터는 기본적으로 “그림 6” 응답으로 설정되어 있습니다. 필요에 따라 필터를 "8자형" 응답으로 설정할 수도 있습니다. 보다 간편한 설정을 위해 작업자는 링크 옵션을 활성화할 수 있으며, 이 옵션은 스캐너의 속도 설정에 따라 필터 설정을 자동으로 조정합니다.
전도도 및 코팅 두께 측정 (N700, N700D, N700i)

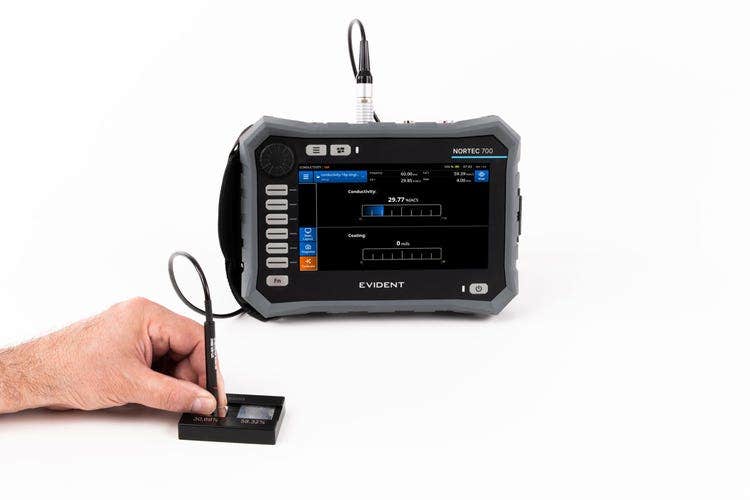

NORTEC 700의 전도도 모드에는 사용자가 정의할 수 있는 전도도 및 코팅 두께 기준을 포함한 간편한 교정 마법사가 있습니다. NORTEC 700은 비자성 재료의 전도도 및 최대 0.64mm(0.025인치) 두께의 비전도성 코팅 두께를 측정할 수 있습니다.
중요 홀 검사(N700D, N700i)

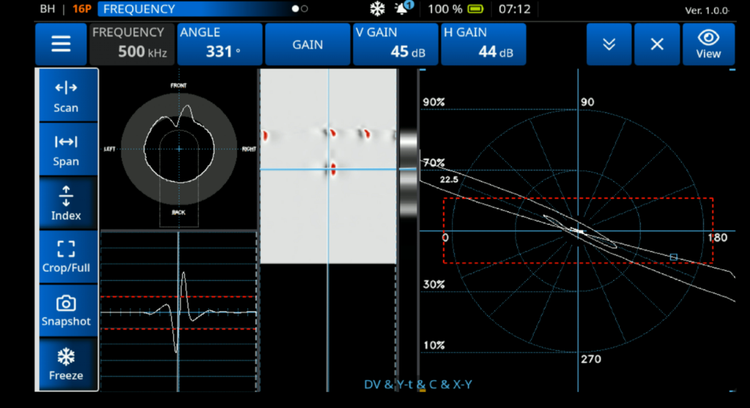

NORTEC 700을 사용하면 중요한 홀을 간편하고 확실하게 검사할 수 있습니다. NORTEC 700은 대부분의 산업용 볼트홀 스캐너를 지원하며, 개선된 C-스캔 워터폴 디스플레이와 레이어 커서 기능을 통해 층상 구조 내 결함 위치를 손쉽게 파악할 수 있습니다. 이러한 기능 외에도 N700i 모델에는 레이어 감지 기능, 결함 뷰어 및 C-스캔 뷰가 포함되어 있습니다.

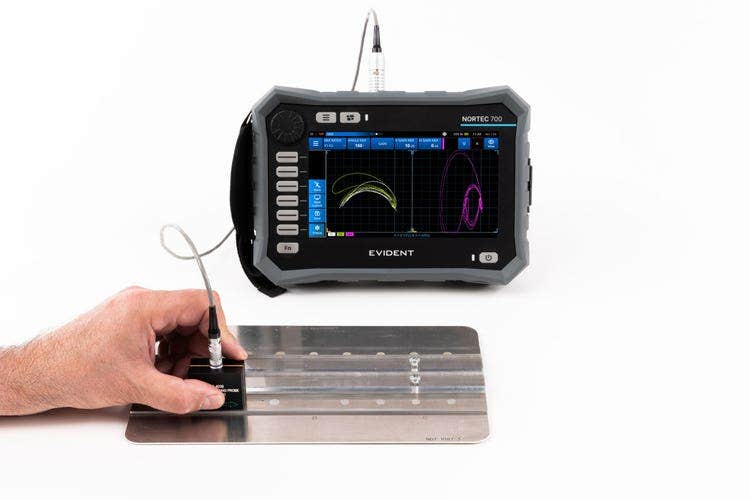

이중 주파수 검사 (N700D, N700i)
올인원 디스플레이 올인원 디스플레이는 주파수 1, 주파수 2 및 혼합 채널을 위해 최대 3개의 구성 가능한 트레이스를 제공합니다. 각 채널은 임피던스 차트 또는 스트립 차트로 표시할 수 있으며, 표시 위치를 개별적으로 조절할 수 있습니다.
실시간 측정값 실시간 측정값 매개변수를 사용하면 표준 모드 또는 전체 화면 모드에서 최대 두 개의 실시간 신호 측정값을 표시하도록 선택할 수 있습니다. 다양한 측정값을 표시하면 신호의 다양한 진폭 및 위상 특성을 확인할 수 있습니다.
세 가지 피크 투 피크 진폭 측정값 중 선택 (수평, 수직 또는 진도)
영점으로부터의 수평 또는 수직 최대 거리
신호의 피크 대 피크 각도(위상) 측정
사양
NORTEC 700 기본 사양
자세한 사양을 확인하시려면 다음 링크에서 NORTEC 700 전체 사용자 설명서를 다운로드해 주십시오.ims.evidentscientific.com.
MIL-STD-810F, Method 516.5 절차 I, 각 축에서 6개 주기, 15G, 11ms 하프 사인 충격 테스트.
진동 테스트 완료
MIL-STD-810F, 방법 514.5, 절차 I, 부록 C, 그림 6, 일반 노출, 각 축 1시간 진동 테스트
Filters
로우 패스: 10 Hz~2,000 Hz 및 광대역 하이 패스: 꺼짐 또는 5 Hz ~ 1000 Hz, 사용자가 “6자형” 또는 “8자형” 필터 유형 중 하나를 선택할 수 있습니다
구동 전압
2 V p-p, 4 V p-p, 8 V p-p (낮음, 중간, 높음)
데이터 해상도
32비트
샘플링 속도
최대 30kHz
연결성
USB-C 주변기기 포트 (USB 2.0, USB 3.0, USB 대체 모드를 통한 디스플레이 포트, 별도 외부 어댑터 사용 시 USB 2.0을 통한 이더넷 지원)
Wi-Fi/블루투스
19핀 LEMO I/O 커넥터
프로브 유형
절대형과 차동형 프로브는 브리지 또는 반사 구성 모두에서 사용 가능합니다. 이 장비는 NORTEC PowerLink 프로브는 물론 다른 주요 프로브 및 액세서리 공급업체의 제품과도 완벽하게 호환됩니다.
