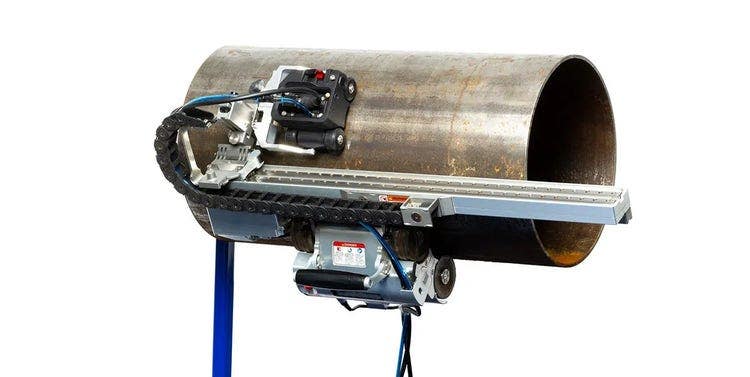

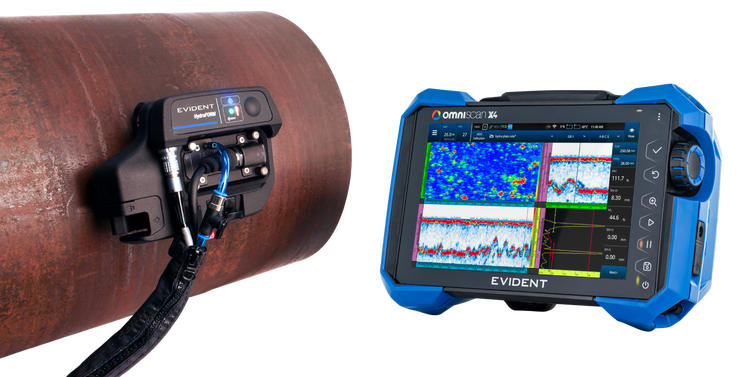

HydroFORM 반자동 스캐너
설치가 간편한 2축 인코딩 PA 솔루션인 HydroFORM 반자동 스캐너는 넓은 표면의 고해상도 데이터를 빠르고 안정적으로 획득할 수 있습니다.래스터 스캐닝을 간편화하기 위해 X 및 Y 인코더, 고유한 물기둥 시스템, 결합 확인 및 위치 표시기가 장착되어 있습니다.
간편하게 배치할 수 있는 2축 인코딩 위상 배열(PA) 솔루션인 반자동 HydroFORM™ 스캐너는 대형 표면의 고해상도 데이터를 빠르게 획득하여 신속하고 신뢰성 높은 벽 두께 매핑과 중간층 손상 검출을 가능하게 합니다. 표준 HydroFORM 패키지에는 검증된 위상 배열 선형 프로브와 국소 침수 시스템이 기본으로 제공되지만, 이제 이중 배열 프로브 구성도 선택할 수 있습니다. 두 옵션 모두 최대 1 mm × 1 mm의 해상도를 지원합니다.
래스터 스캔의 생산성 최적화를 위해 HydroFORM 시스템에는 여러 효율 향상 기능이 탑재되어 있습니다:
- 통합 X 및 Y 축 엔코더
- 스마트 인덱싱 버튼
- 인덱스 위치 및 결합 상태 표시기
- 스캔 속도 확인
- 효율적인 기포 관리 (I8 선형 프로브 사용)
- 인덱싱이 용이한 자석식 휠(REX2 DLA 프로브 포함)
- 브레이크 시스템

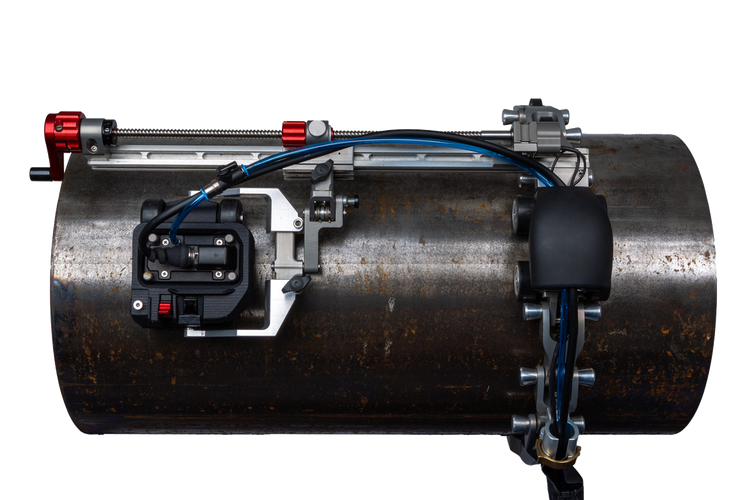

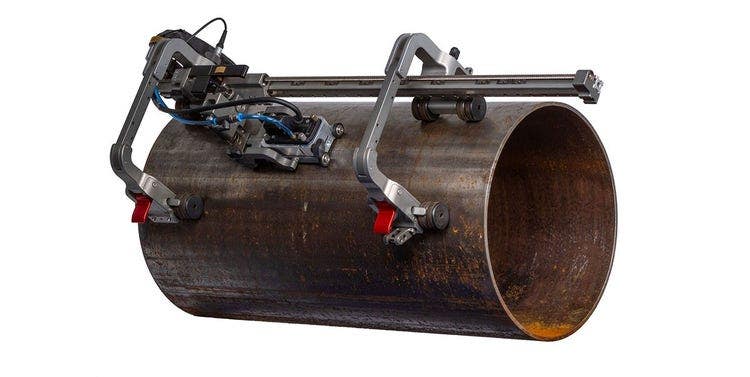

4인치(101 mm) 이상의 외경 곡면에 쉽게 적응하는 이 PA 솔루션은 다양한 응용 분야에 활용할 수 있습니다.
- 부식, 마모, 침식으로 인한 벽 두께 감소를 모니터링
- 수소로 인한 블리스터링이나 제조 공정에서 발생한 적층과 같은 중벽 손상을 탐지하고, 이러한 이상 현상을 벽 두께 감소와 구분합니다.
거칠고 불균일한 표면을 위한 고성능 부식 맵핑

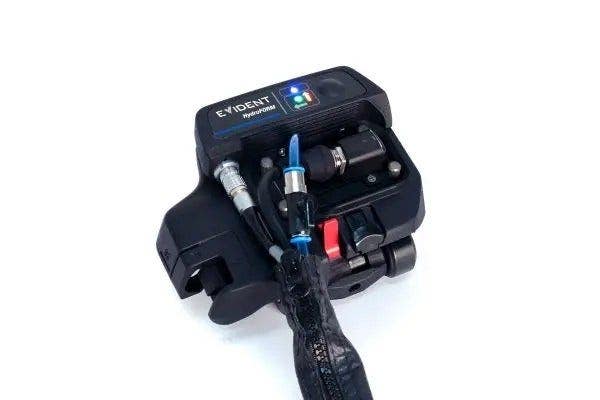

물 결합에 대한 걱정 없이 침지조 수준의 위상 배열 검사를 구현할 수 있습니다. HydroFORM 스캐너의 독특한 저유량 워터 컬럼 설계와 폼 개스킷은 표면에 밀착되어 웨지의 필요성을 없앱니다.
HydroFORM 수중 결합 시스템의 기타 혁신적인 기능:
- 물 공급이 너무 낮을 때 결합 상태 확인 LED가 켜집니다.
- 가스켓 보호대는 사용 수명을 연장합니다.
HydroFORM Polymer System: 수중 결합 검사를 넘어선 부식 매핑
HydroFORM 폴리머 시스템은 기존의 워터 지연선을 특수 설계된 폴리머 지연선으로 대체함으로써 HydroFORM 스캐너의 검사 범위를 확장합니다. 이 혁신적인 옵션은 물 지연선을 유지하기 어렵거나, 비현실적이거나 및 불가능한 온도 조건 및 검사 환경에서도 신뢰할 수 있는 부식 맵핑을 가능하게 합니다.
HydroFORM 스캐너의 입증된 성능과 사용 편의성을 기반으로 구축된 이 폴리머 시스템은 고온 또는 저온 검사에 최적화된 두 가지 특수 배합으로 제공되어 HydroFORM의 작동 범위를 −20°C에서 175°C(−4°F에서 347F까지)로 확장합니다.
거칠거나 고르지 않거나 매우 불규칙한 표면에는 표준 수중 지연선이 여전히 선호되는 솔루션이지만, 폴리머 시스템은 다음과 같은 상당한 이점을 제공합니다:
• 자산 냉각이 바람직하지 않거나 불가능한 운전 중 검사.
• 영하의 온도에서 작동하는 저온 공정 장비 및 옥외 자산.
• 기존의 급수 결합 방식이 어렵거나 비실용적인 검사 환경.

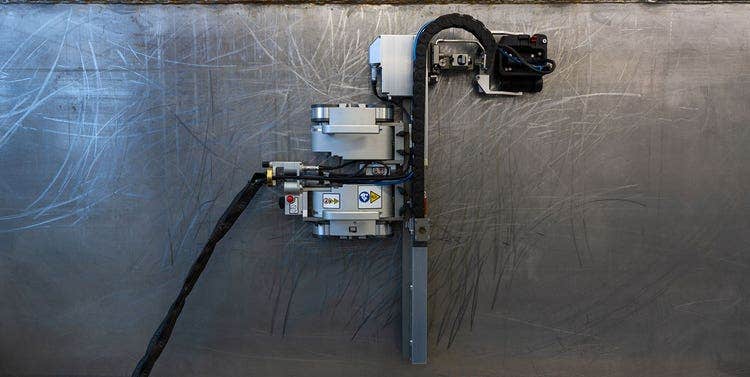

• 지속적인 물 공급을 없애면 설치가 간소화되는 로프 접근 및 고소 검사.

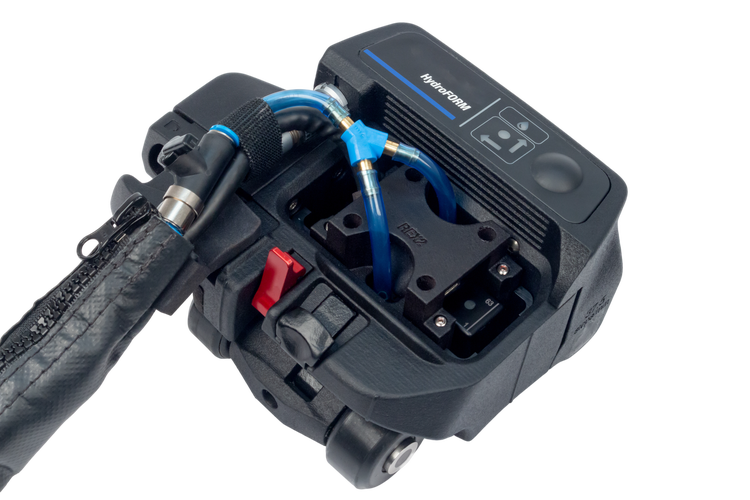

혁신적인 Polymer Delay Line Technology
HydroFORM 폴리머 시스템은 고성능 폴리머 지연선과 보호막을 결합하여 기존 폴리머 기반 지연선의 여러 한계를 극복하면서 신뢰성 높은 초음파 성능을 제공합니다.
폴리머 지연선은 최적의 음향 성능을 제공하도록 신중하게 선정되었으며, 보호막은 결합의 일관성을 보장하고 폴리머와 검사 대상 표면 사이의 직접적인 접촉을 방지하는 보호 장벽 역할을 합니다. 이 설계는 스캔 과정에서 폴리머가 표면에 달라붙거나 마모되는 위험을 방지하여 내구성과 사용 편의성을 모두 향상시킵니다.
최대 175°C 고온 설비에 대한 신뢰할 수 있는 부식 매핑
물 기반 지연선은 온도가 상승할수록 사용하기가 점점 더 어려워집니다. 표면 온도가 100°C에 가까워지면, 물이 끓으면서 초음파 전송을 방해하고 데이터 품질을 저하시키는 증기 기포가 생성될 수 있습니다.
HydroFORM 고온 폴리머 시스템은 특수 배합된 내열 폴리머를 사용하여, 최대 175°C까지의 표면에서 냉각 없이 최대 30분간 안정적인 부식 매핑을 구현합니다.
최저 −20°C까지 저온 검사 (−4°F)
수성 지연선은 추운 환경에서 동결로 인해 신뢰할 수 있는 작동이 제한됩니다.
이 문제를 해결하기 위해 Evident는 저온 서비스 검사를 위해 특별히 설계된, 음향 특성이 최적화된 저온용 폴리머를 사용하고 있습니다. 이 구성은 −20°C (−4°F)에서 50°C (122°F)까지 검사를 수행할 수 있도록 합니다.

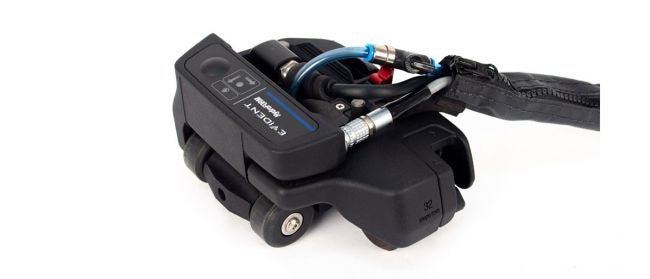

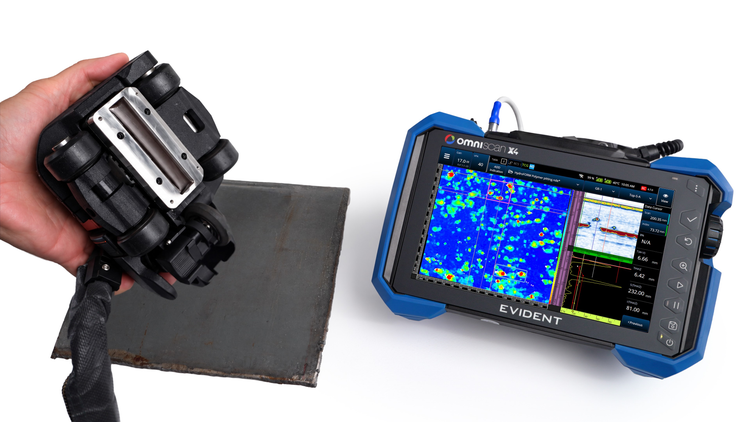

REX2 DLA 프로브를 이용한 간편하고 고해상도 부식 매핑
HydroFORM 스캐너에 REX2 Dual Linear Array™ 프로브를 사용하면 부식 매핑의 다양성과 효율성이 향상됩니다.
- 각도로 설계된 송신기-수신기 배열이 제공하는 높은 근표면 해상도 덕분에 표면에 더 가까운 주요 결함을 확인할 수 있습니다.
- 위상 간섭 영상(PCI)과 전체 초점 방식(TFM) 영상에 최적화되어, H2S와 같은 부식 메커니즘을 효과적으로 감지할 수 있습니다.
- 견고한 쐐기형 현가 시스템은 외부 물 펌프가 필요 없으므로, 로프 접근이나 고소 작업과 같은 접근이 어려운 검사도 쉽게 수행할 수 있습니다.
- 휠 안정화 기능으로 인해 카바이드 시스템에 비해 더욱 부드럽게 스캔할 수 있습니다.
- 64 mm 길이의 활성 영역과 확장된 검사 범위(듀얼 64소자 또는 듀얼 32소자)는 데이터 수집을 가속화하여, 모터 구동식 MapROVER 스캐너 및 원격 제어식 SteerROVER 스캐너와 같은 자동 스캐너를 통한 고속 스캔을 가능하게 합니다.

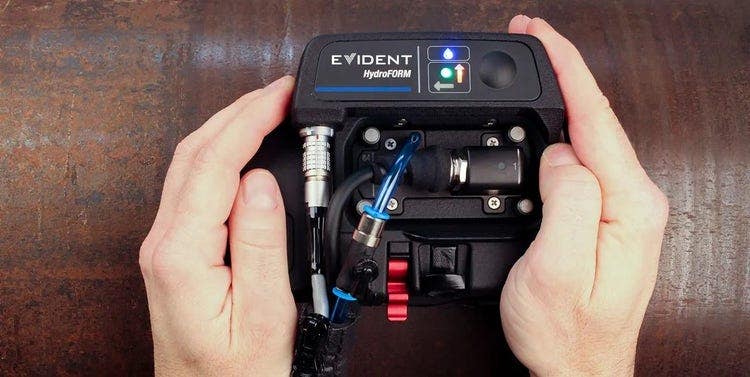

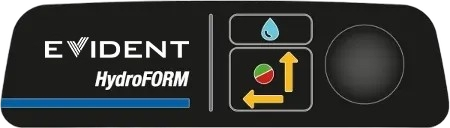

ScanDeck™ 모듈
통합 제어 및 상태 표시기
ScanDeck 모듈은 스캐닝 대시보드와 같습니다 – HydroFORM 스캐너를 작동할 때 사용자의 시선에 직접 위치합니다. HydroFORM과 OmniScan™ X4 솔루션을 함께 사용하면 ScanDeck 모듈의 모든 기능을 완전히 활용할 수 있습니다.
제어 버튼:
- OmniScan X4 장치에서 데이터 획득 시작
- 가이드 스캔 모드와 자유 스캔 모드 간 전환
- 인덱스 축과 스캔 축 전환
LED 표시등:
- 인덱스 위치 안내
- 결합 부족 경고
- 최대 스캔 속도 초과 경고
- 활성 인코더(X 또는 Y)

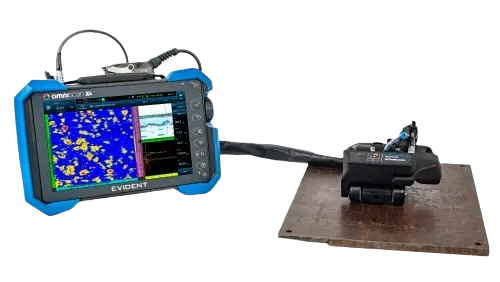

완전한 PA 솔루션

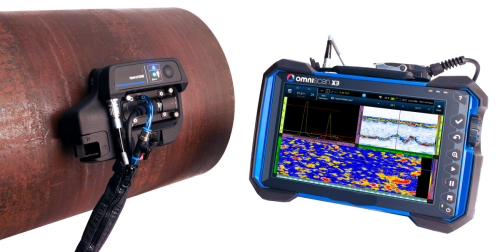

HydroFORM 스캐너 및 OmniScan X4 다중기술 결함 탐지기
OmniScan X4 소프트웨어에서 제공되는 인터페이스 에코에 대한 게이트 동기화와 워터 컬럼 시스템을 결합함으로써, HydroFORM 스캐너는 업계 최고 수준의 신호 품질, 신뢰할 수 있는 잔여 벽 두께 측정, 그리고 기존 초음파 탐상(UT) 대비 결함 특성화 및 이미징에서 대폭적인 개선을 제공합니다.
구성
HydroFORM 사양
150mm(38mm 지연선)
