SteerROVER Motorized Scanner

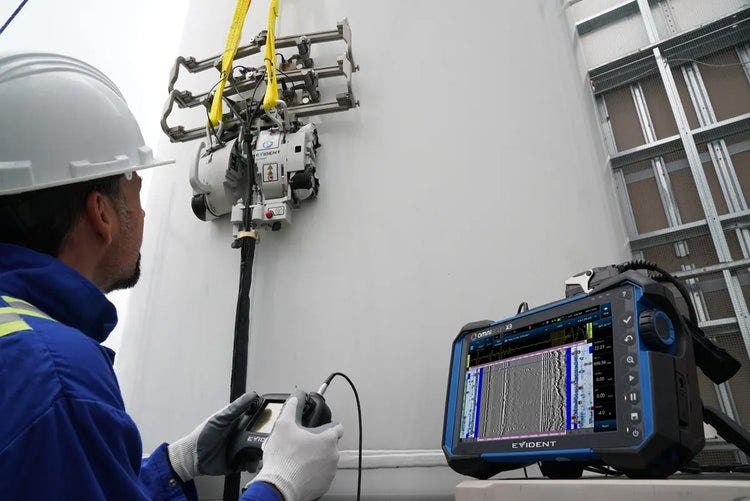

견고하고 휴대 가능한 SteerROVER™ 모터식 스캐너는 작동이 쉽고 조향 가능한 자기 스캐닝 솔루션입니다.읽기 쉬운 터치스크린을 갖춘 견고한 휴대용 리모컨을 사용하여 먼 거리에서 스캐너를 조향할 수 있습니다.SteerROVER 스캐너를 활용하면 압력 용기 및 탱크와 같은 대형 강자성 표면에 대한 검사를 간소화하고 도달하기 어려운 영역에 대해 안정적인 위상 배열(PA) 초음파 테스트를 수행할 수 있습니다.
용접 검사 및 부식 매핑을 위한 SteerROVER™ 스캐너
견고하고 휴대 가능한 SteerROVER™ 모터식 스캐너는 작동이 쉽고 조향 가능한 자기 스캐닝 솔루션입니다.읽기 쉬운 터치스크린을 갖춘 견고한 휴대용 리모컨을 사용하여 먼 거리에서 스캐너를 조향할 수 있습니다.SteerROVER 스캐너를 활용하면 압력 용기 및 탱크와 같은 대형 강자성 표면에 대한 검사를 간소화하고 도달하기 어려운 영역에 대해 안정적인 위상 배열(PA) 초음파 테스트를 수행할 수 있습니다.
구성
SteerROVER 스캐너는 응용 분야(용접 또는 부식)에 따라, 그리고 여러 래스터 암과 케이블 길이 옵션을 조합하여 다양한 구성으로 주문할 수 있습니다.

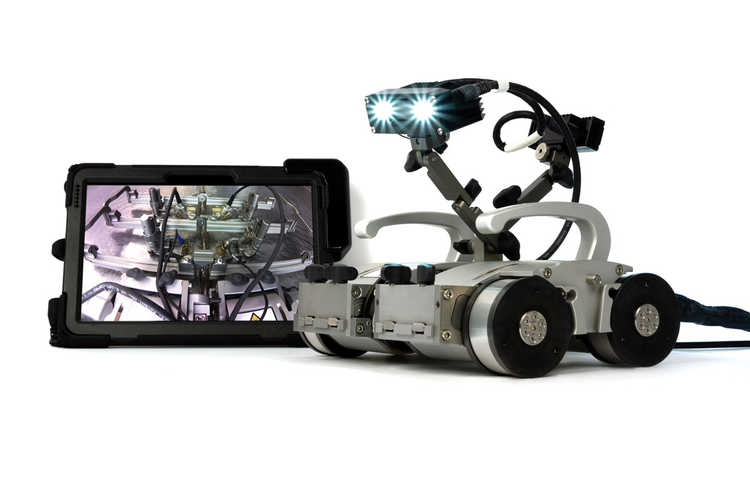

2개의 카메라가 있는 RECON 키트를 SteerROVER 스캐너에 추가하면 먼 거리에서 탐색하고 용접 위치를 중앙에 유지하며 프로브가 표면과 계속 접촉되어 있도록 하는 데 도움이 됩니다.

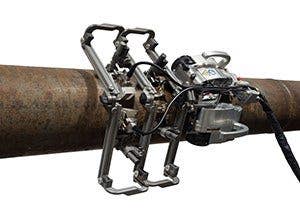

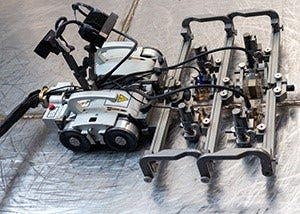

SteerROVER 스캐너 및 프로브 홀더 랙은 세로 방향 용접부를 검사하기 위해 구부릴 수 있습니다.

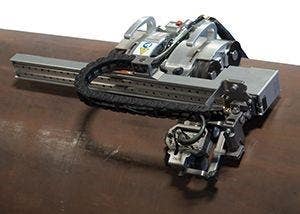

SteerROVER 스캐너는 모터식 래스터 암이 장착된 경우 원격 위치에서 부식 검사를 할 수 있는 강력한 솔루션이 됩니다.
특징
- 조향 가능 스캐너는 독립형 모터가 달린 2개의 포드와 강자기 휠 4개로 구성되었습니다.
- 2개의 조이스틱이 있는 터치스크린 리모컨.스캐너를 움직이려면 일정한 사용자 입력(조그)이 필요하거나 한 입력으로 스캐너가 시작하고 두 번째 입력으로 스캐너가 멈추도록 구성할 수 있습니다.
- 두 가지 자동 래스터 스캔 패턴을 사용할 수 있습니다.
- 부식 검사를 위한 모터식 래스터 암 또는 4개의 프로브가 포함된 용접 검사용 프로브 홀더 랙(옵션형 프로브 홀더가 있으면 프로브 6개로 증가) 등 서로 다른 옵션과 함께 주문할 수 있습니다.
- 스캐너 및 전원 컨트롤러에 있는 비상 정지 버튼.
- 분리형 케이블 제대 도관은 케이블을 보호하고 유연한 구성을 제공합니다.

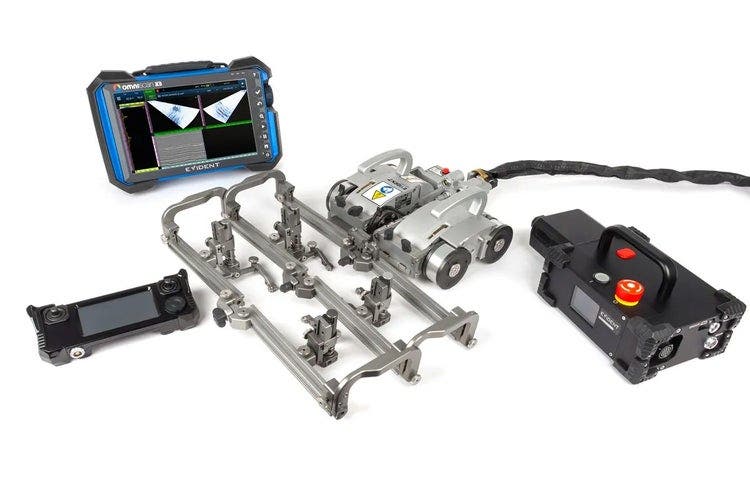

표준 포함항목
- 조향 가능한 모터식 스캐너.
- 터치 스크린 리모컨.
- 전원 컨트롤러.
- 분리형 보호 슬리브가 있는 탈착식 제대 케이블.
- OmniScan 시리즈 결함 탐상기(현재 세대) 및 FOCUS PX 장비에 연결되는 인코더 케이블.
- 관개 튜빙.
- 운반함.
- 모터식 래스터 암 또는 프로브 홀더 랙(구성에 따라 다름).

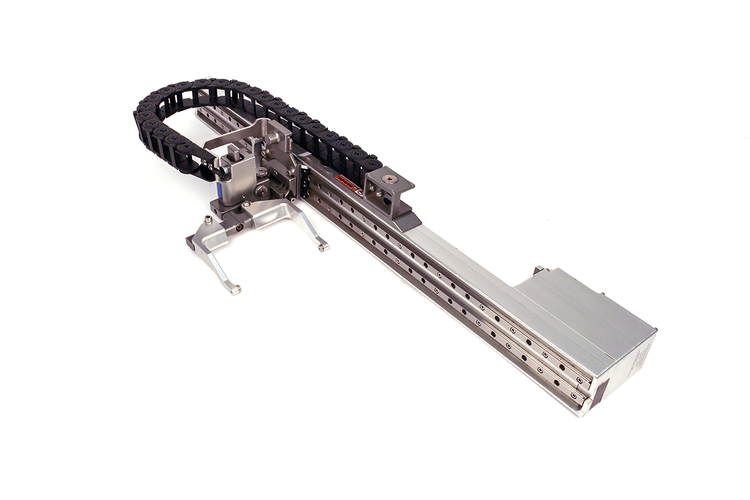

모터식 래스터 암:
- HydroFORM™ 스캐너, Dual Linear Array™ 부식 프로브 및 IHC(관개, 구멍 및 카바이드)가 장착된 대부분의 위상 배열 웨지와 호환되는 스프링 장착 프로브 홀더.

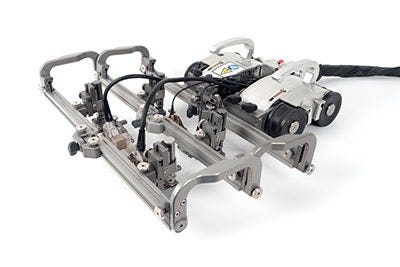

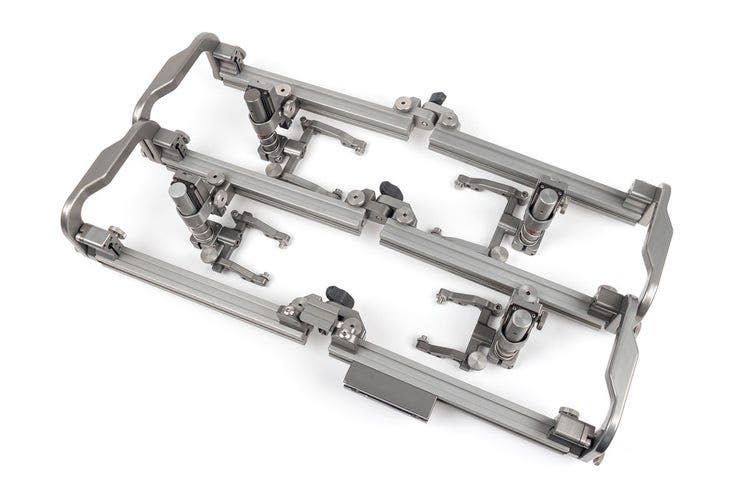

피봇팅 프로브 홀더 랙:
- 스프링식 프로브 홀더 4개.
- 위상 배열 프로브 고정용 조절식 요크 2개(최대 폭 57.6mm, 길이 48.5mm)
- TOFD-P/E 프로브 고정용 조절식 요크 2개(최대 폭 45mm, 길이 36.8mm)
RECON 카메라 시스템:
- 카메라 2개(메인 및 위성).
- RECON Studio 소프트웨어가 설치된 태블릿 및 충전기.
- 카메라를 태블릿에 연결하는 30m 케이블.
- 위성 카메라를 메인 카메라에 연결하는 짧은 케이블.
- 카메라를 SteerROVER 스캐너에 장착하는 브래킷.
