QuickScan iX PA+
Evident는 대부분의 까다로운 고객의 요구 사항을 충족하는 완전한 고급 위상 배열(PA) 통합 솔루션을 제공합니다. 이 솔루션은 QuickScan iX™ PA+ 데이터 획득 기기, 유연한 통합을 위해 설계된 고성능 위상 배열 장치, 다양한 시스템 설정, 획득 및 데이터 관리 옵션을 제공하는 다기능 소프트웨어 제품군을 포함하여 다양한 업계 요구 사항을 충족합니다.
첨단 위상 배열 계측 기술로 생산성을 극대화하세요
Evident는 가장 까다로운 검사 요구 사항을 충족하도록 설계된 완전한 첨단 위상 배열(PA) 통합 솔루션을 제공합니다. 이 솔루션에는 유연한 통합을 위해 설계된 고성능 PA 장치인 QuickScan iX™ PA+ 데이터 수집 장치와, 다양한 산업 분야에서 시스템 설정, 데이터 취득 및 관리 과정을 간소화할 수 있는 다용도 소프트웨어 제품군이 함께 제공됩니다.
고품질 위상 배열 검사 결과

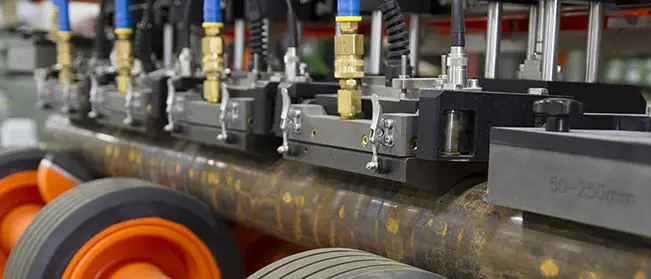

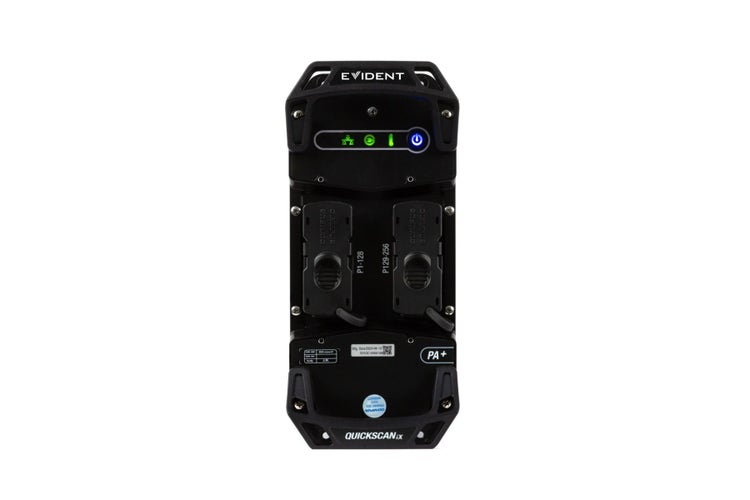

첨단 Evident 위상 배열 기술로 제작된 QuickScan iX PA+ 데이터 수집 장치는 우수한 신호 대 잡음비를 제공하여 신뢰성 높고 고품질의 검사 결과를 실현합니다.
|
최대 256최대 256개 위상 배열 채널(64개 펄스 발생기) |
최대 4기기당 병렬 어퍼처 수 |
귀하의 검사 요구 사항에 맞춰 확장 가능한 다목적 솔루션

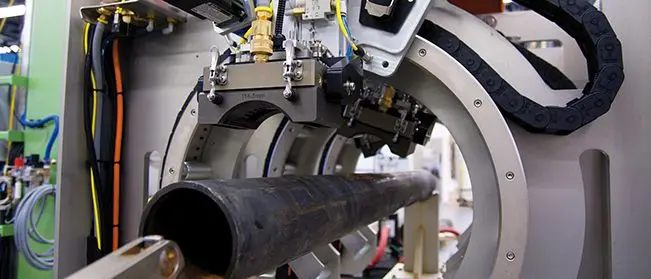

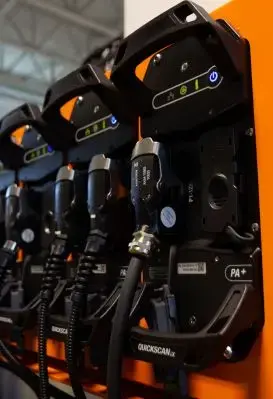

QuickScan iX PA+ 단일 유닛은 최대 4개의 위상 배열 개구를 동시에 운용할 수 있어 검사 처리량이 향상됩니다. 더 높은 처리량이 필요하다면, 여러 대의 QuickScan iX PA+ 장치를 동시에 운용할 수 있습니다. 구성 옵션을 알아보려면 Evident 담당자에게 문의하세요.
|
최대 25 kHz취득 속도 |
최대 90 MB/s데이터 처리량 |
사양
| QuickScan iX PA+ 모델들 | QSiX PA+ 64:256 | QSiX PA+ 64:256 UT 적용 |
| 위상 배열 채널 | 256 | |
| 위상 배열 펄서의 수 | 64 PP (32 PR) | |
| 컨벤셔널 UT 펄서 수 | N/A | 2 PR |
| 병렬 어퍼처 | 4×16 PP | 2×32 PP | 1×64 PP | |
| ||의 수신기 수 | 32채널 어퍼처가 2개 | |
| 취득 속도(PRF) | 최대 25kHz | |
| 정류 | FW, HW+, HW−−, 및 RF | |
| 필터링 | 디지털 대역통과 필터, 고역통과 필터 및 저역통과 필터 | |
| 위상 배열 전압(고임피던스) | 150 Vpp (바이폴라) | |
| 기존 UT 전압(고임피던스) | N/A | 295 V (단극성 음극성) |
| 위상 배열 이득 | 0~80 dB (아날로그 44 dB + 디지털 36 dB) | |
| 기존 UT 이득 | N/A | 0-120 dB (디지털) |
| 펄스폭 | 30ns~1,000ns(5ns 스텝) | |
| 대역폭 (−−3 dB) | 0.68 MHz~22.0 MHz | |
| 페이즈드 어레이 빔 수 | 최대 1024 | |
| 게이트 수 | 감지 게이트 4개 + 동기화 게이트 1개 | |
| 네트워크 인터페이스 | 1000BASE-T X-코드 1 Gb | |
| 크기(W × H × D) | 295 mm × 133 mm × 473 mm | |
| 중량 | 13.4 kg (29.5 파운드) | |
| IP 등급 | IP55 | |
| 총 최대 전력 소비량 | 170 W | |
| DC 입력 | 24 V~36 V | |
| 온도 범위 | 동작: -20°C ~ 45°C(-4°F ~ 113°F) 보관: -20°C ~ 70°C(-4°F ~ 158°F) |
|
| 디지털 I/O 및 인코더 | 디지털 입력 8개(프로그래밍 가능) 디지털 출력 8개(프로그래밍 가능) 인코더 입력 2개(증분형, A 및 B 위상) |
