Evident delivers a compact and efficient phased array (PA) integration solution designed to meet diverse application requirements. The solution includes the QuickScan iX PA data acquisition unit—a lightweight, PA device designed for flexible integration—paired with a versatile software suite that enables streamlined system setup, acquisition, and data management across a wide range of industry applications.

두께 및 결함 검사 솔루션

QuickScan iX PA+

연락처

개요

강력한 PA 기기로 높은 생산성 요구 충족

Evident는 대부분의 까다로운 고객의 요구 사항을 충족하는 완전한 고급 위상 배열(PA) 통합 솔루션을 제공합니다. 이 솔루션은 QuickScan iX™ PA+ 데이터 획득 기기, 유연한 통합을 위해 설계된 고성능 위상 배열 장치, 다양한 시스템 설정, 획득 및 데이터 관리 옵션을 제공하는 다기능 소프트웨어 제품군을 포함하여 다양한 업계 요구 사항을 충족합니다.

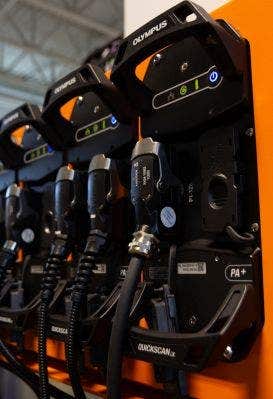

QuickScan iX PA 기기

고품질 PA 결과

QuickScan iX PA+ 데이터 획득 기기는 탁월한 신호 대 잡음비를 달성하는 Evident의 고급 위상 배열 기술을 사용합니다.

최대

12dB

SNR 개선

최대

4개의

병렬 조리개, 기기당

검사 요구 사항에 맞춰 성장하는 확장 가능한 다기능 제품

한 대의 QS iX PA+ 기기는 최대 4개의 위상 배열 조리개를 병렬로 사용할 수 있는 용량을 제공합니다. 여러 QuickScan iX PA+ 기기를 병렬로 구성하여 검사 용량을 더욱 확장할 수 있습니다. 가능한 구성에 대해서는 Evident 담당자에게 문의해 주세요.

최대

25kHZ

획득 속도

최대

90MB/s

데이터 처리량

사양

위상 배열 채널

256개의

펄서 수

64:256
4×16 또는 2×32 또는 1×64

| 내 Rx의 수

32개의 조리개당 2개

획득 속도(PRF)

최대 25kHz

정류

FW, HW+, HW− 및 RF

필터링

디지털 대역 통과, 고역, 저역 필터

전압

PA: Ω50 | 90V(양극) 단위

게인

0~80dB

펄스 폭

30ns ~ 1000ns(5ns 단위)

대역폭(−3dB)

2.5MHz ~ 21.8MHz

빔 수

최대 1024개

게이트 수

3개의 감지 게이트 + 1(동기화용)

네트워크 인터페이스

1000BASE-T x-코딩 1Gb

크기(너비 × 높이 × 깊이)

295 mm × 133 mm × 473 mm

중량

13.4kg(29.5lb)

IP 등급

IP55

총 피크 전력 소비

170 W

DC 입력

24V ~ 36V

온도 범위

작동 온도: 0°C~45°C(32°F~113°F),
보관 온도: -20 °C~70 °C(-4 °F~158 °F)

디지털 I/O 및 인코더

8개의 디지털 입력(프로그래밍 가능)
8개의 디지털 출력(프로그래밍 가능)
2개의 인코더 입력(증분, A 및 B 위상)

어플리케이션

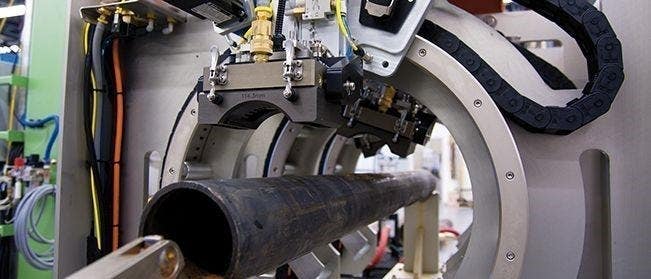

Tube Inspection Systems

Seamless and welded tube inspection systems use ultrasonic phased array and X-ray fluorescence spectroscopy technologies for comprehensive inspection.

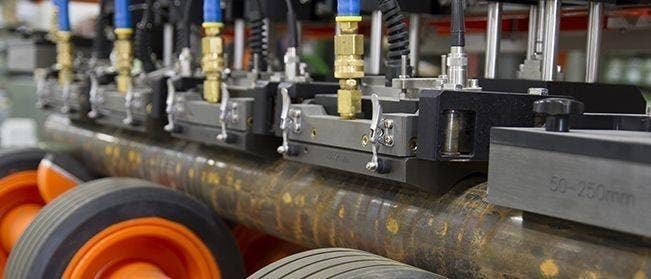

Bar Inspection Systems

Bar inspection systems use advanced technologies, such as ultrasonic phased array, eddy current array, and X-ray fluorescence spectroscopy, to inspect the full volume and surface of round or square bars and pipes.
