Magna-Mike 8600 두께 측정기

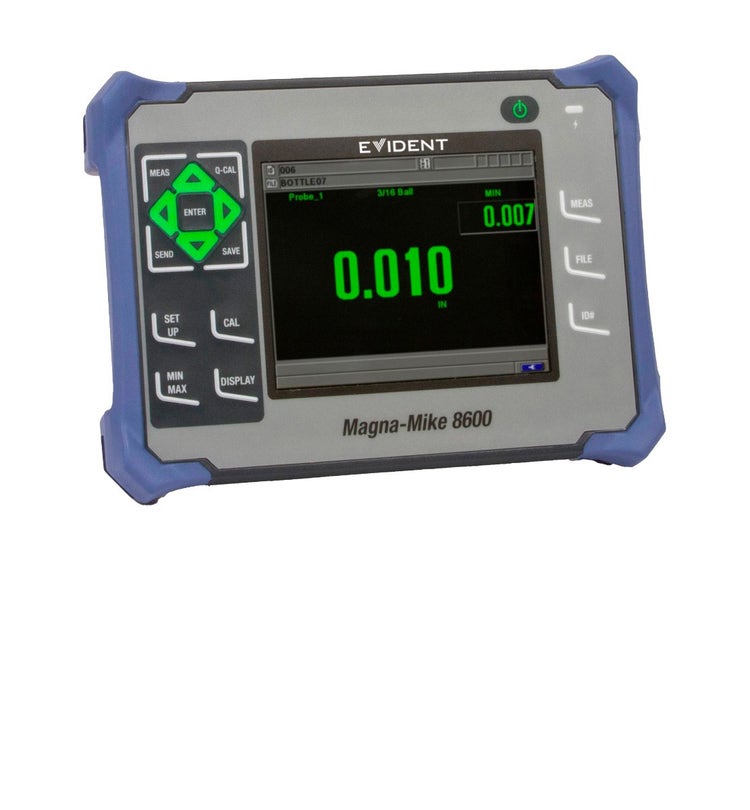

Magna-Mike® 8600은 간단한 자석 방식을 사용하여 비철 재료에 대해 신뢰할 수 있고 반복 가능한 측정을 수행하는 휴대용 두께 게이지입니다. Magna-Mike 작동은 매우 간단합니다. 시험 재료의 한쪽에서 자석 프로브가 고정되거나 스캔되고 작은 표적 볼(또는 디스크 또는 와이어)가 반대 쪽에 놓이거나 용기 안쪽에 떨어질 때 측정이 수행됩니다. 프로브의 홀 효과 센서는 프로브 팁과 표적 볼 사이의 거리를 측정합니다. 측정치는 대형 색상 두께 디스플레이에 즉시 읽기 쉬운 디지털 두께 판독값으로 표시됩니다.
Magna-Mike 8600
Magna-Mike® 8600은 간단한 자석 방식을 사용하여 비철 재료에 대해 신뢰할 수 있고 반복 가능한 측정을 수행하는 휴대용 두께 게이지입니다. Magna-Mike 작동은 매우 간단합니다. 시험 재료의 한쪽에서 자석 프로브가 고정되거나 스캔되고 작은 표적 볼(또는 디스크 또는 와이어)가 반대 쪽에 놓이거나 용기 안쪽에 떨어질 때 측정이 수행됩니다. 프로브의 홀 효과 센서는 프로브 팁과 표적 볼 사이의 거리를 측정합니다. 측정치는 대형 색상 두께 디스플레이에 즉시 읽기 쉬운 디지털 두께 판독값으로 표시됩니다.
새로운 특징
- 세 가지 새로운 내구성 강한 프로브 설계:
--직선, 직각 및 LP(Low-profile) 관절형교체형 마모 캡
--표준, 끌 팁 및 연장 마모(86PR-1 및 86PR-2 전용) - 확장된 표적 선택
--3/16 및 1/4인치 자기 표적 볼
--0.045인치(1.14mm) 0.026인치(0.66mm) 직경 와이어 표적 - 최대 25.4mm(1.00인치)의 두께 범위 확장
- 대형 컬러 VGA 디스플레이
- RS-232, USB 및 VGA 출력
- 빠른 측정 업데이트 속도 60Hz
- 확장된 영숫자 데이터 로거
- 저장된 보정 파일 저장 및 재호출
- .txt 및 CSV 형식의 MicroSD 카드로 파일 내보내기 기능
- 새 액세서리 키트(보정 키트)
--최대 9.1mm(0.360인치)의 표준
--최대 25.4mm(1인치)의 범위 확장
--디스크 키트
--와이어 표적 키트
--LP(Low-Profile) 프로브 키트
세 가지 새로운 프로브 설계
Magna-Mike는 직선, 직각 및 LP(low-profile) 관절형 자기 프로브로 사용할 수 있습니다. 86PR-1과 86PR-2는 교체형 마모 캡이 있어 프로브의 내구성을 연장하고 교체 비용을 절감할 수 있습니다.
탈착식 표준 마모 캡 86PR1-WC
탈착식 연장 마모 캡 86PR1-EWC
탈착식 끌 팁 마모 캡 86PR1-CWC
86PR-3 LP(Low-profile) 관절형 프로브
0.001mm(0.0001인치)부터 25.4mm(1인치)까지 측정
Magna-Mike는 확장된 표적 옵션 목록을 제공하여 측정 기능을 대폭 확장합니다.
| 표적 | 최소 두께 | 최대 두께 | 정확성 | |
| 기본 보정 | 멀티포인트 | |||
| 86PR-1 및 86PR-2 | ||||
| 1/16인치(1.58mm) 볼(80TB1) | 0.0001인치(0.001mm) | 0.080인치(2.03mm) | 4% | 3% |
| 1/8인치(3.17mm) 볼(80TB2) | 0.0001인치(0.001mm) | 0.240인치(6.1mm) | 4% | 2% |
| 3/16인치(4.76mm) 볼(80TB3) | 0.0001인치(0.001mm) | 0.360인치(9.1mm) | 3% | 1% |
| 1/4인치(6.35mm) 볼(80TB4) | 0.0001인치(0.001mm) | 0.360인치(9.1mm) | 3% | 1% |
| 3/16인치(4.76mm) 자기 볼(86TBM3) | 0.160인치(4.06mm) | 0.750인치(19.05mm) | 3% | 1% |
| 1/4인치(6.35mm) 자기 볼(86TBM4) | 0.160인치(4.06mm) | 1.00인치(25.4mm) | 3% | 1% |
| 0.500인치(12.7mm) 플랫 디스크(80TD1) | 0.0001인치(0.001mm) | 0.360인치(9.1mm) | 3% | 2% |
| 0.250인치(6.35mm) V-엣지 디스크(80TD2) | 0.0001인치(0.001mm) | 0.240인치(6.0mm) | 3% | 2% |
| 0.045인치(1.14mm) 직경 와이어(86TW1) | 0.0001인치(0.001mm) | 0.500인치(12.7mm) | 3% | 2% |
| 0.026인치(0.66mm) 직경 와이어(86TW2) | 0.0001인치(0.001mm) | 0.240인치(6.1mm) | ||
| 새로운 86PR-3 LP(Low-profile) 관절형 프로브 | ||||
| 1/16인치(1.58mm) 볼(80TB1) | 0.080인치(2.0mm) | 4% | 3% | |
| 1/8인치(3.17mm) 볼(80TB2) | 0.160인치(4.1mm) | 4% | 2% | |
| 0.026인치(0.66mm) 직경 와이어(86TW2) | 0.160인치(4.1mm) | 3% | 2% | |
참고: 86PR-1 및 86PR-2 프로브의 경우 측정 공차 = [(정확성 x 두께) +0.0001인치 또는 0.003mm)]이고, 86PR-3의 경우 측정 공차 = [(정확성 x 두께) + (0.001인치 또는 0.025mm)]입니다.
내부 영숫자 데이터 로거
Magna-Mike®에는 두께 판독값을 쉽게 저장하고 전송하도록 설계된 광범위한 파일 기반 영숫자 데이터 로거가 있습니다.
두께 판독값을 증분, 순차, 사용자 지정 포인트 포함 순차, 2D 그리드의 네 가지 파일 형식 중 하나로 저장할 수 있습니다.
- WINXL을 사용하여 Excel 스프레드시트로 직접 단일 전송 또는 파일 전송
- 다른 SPC 프로그램으로 데이터 전송
- USB 및 RS-232 출력 모두
- .txt 및 CSV 형식의 이동식 MicroSD 카드로 파일 내보내기
- 온보드 보고서 생성
Excel 스프레드시트에 직접 인터페이스
Magna-Mike 8600에는 계측기가 데이터를 직접 Excel 스프레드시트로 전송할 수 있는 RS-232 및 USB 출력이 있습니다. 포함된 WINXL 인터페이스 프로그램을 사용하면 두께 판독값을 단일 전송하거나 파일로 전송할 수 있습니다.
WINXL 인터페이스 프로그램
Specifications
| 일반 | 전체 치수 | 236mm x 167mm x 70mm (9.3인치 x 6.57인치 x 2.76인치) |
| 무게 | 1.68kg(3.72lb), 리튬 이온 배터리 포함 | |
| 키패드 | 영어, 일본어, 중국어, 국제 | |
| 언어 | 영어, 스페인어, 프랑스어, 독일어, 일본어, 중국어, 포르투갈어, 스웨덴어, 노르웨이어, 네덜란드어, 폴란드어, 러시아어, 헝가리어, 체코어, 이탈리아어 | |
| 데이터 저장 장치 | 온보드 및 이동식 2GB MicroSD 카드 | |
| 배터리 수명(옵션형) | 16시간(리튬이온) | |
| 전원 요구사항 | AC 주 전원: 100VAC~120VAC, 200VAC~240VAC | |
| 디스플레이 유형 | 전체 VGA(640 x 480픽셀) 반투과형 컬러 LCD | |
| 디스플레이 치수(W x H, 대각선) | 117mm x 89mm, 146mm (4.62인치 x 3.49인치, 5.76인치) |
|
| 최소/최대 캡처 모드 | 60Hz 측정 속도로 캡처 | |
| 디스플레이 업데이트 속도 | 4, 8, 16 및 20Hz | |
| 알람 | 높음 및 낮음 알람 | |
| 해상도 | 0.1mm(0.01인치), 0.01mm(0.001인치), 0.001mm(0.0001인치) (두께 범위에 따라 달라짐) | |
| 데이터 로거 | 내부 파일 기반 영숫자 데이터 로거 | |
| 프로브 | 86PR-1 | 표준 직선 프로브 길이 82.30mm(3.24인치) 및 직경 18.62mm(0.733인치) |
| 86PR-2 | 직각 프로브 헤드 58.84mm x 18.62mm, 길이 178.57mm(2.32인치 x 0.733인치 직경, 길이 7.030인치) | |
| 86PR-3 | LP(Low-profile) 관절형 프로브 241.3mm(9.5인치) 길이 | |
| 환경 테스트 | 진동 | MIL-STD-810G, 방법 514.6, 절차 I |
| 강하 | MIL-STD-810G, 방법 516.6, 절차 IV | |
| 충격 | MIL-STD-810G, 방법 516.6 | |
| IP67용으로 설계됨 | 예 | |
| 입력/출력 | USB | USB 2.0 주변 포트 |
| RS-232 | 예 | |
| 메모리 카드 | 최대 용량: 2GB 이동식 MicroSD 메모리 카드 | |
| 비디오 출력 | VGA 출력 표준 | |
| 풋 스위치(옵션형) | 프로그래밍 가능(저장, 전송, 측정 또는 Q-Cal) | |
| 작동 온도 | -10°C~50°C(14°F~122°F) |
표준 포함항목
프로브 및 스탠드(직선, 직각 또는 LP(Low-profile)) 선택:
- 86PR-1(U8470020): 표준 프로브 포함 항목
86PRS1(U8771043): 2파트 프로브 스탠드 - 86PR-2(U8470028): 직각 프로브 포함 항목
86PRS(U8771044): 2파트 직각 프로브 스탠드 - 86PR-3s(Q7800004): LP(Low-profile) 프로브 포함 항목
86PRS3(Q7800006) 및 2파트 LP(Low-profile) 프로브 스탠드 - 86PC(U8801410): 86PR-1 및 86PR-2용 프로브 케이블
- WinXL(U8774010): Excel로 프로그램 인터페이스
다음 중에서 하나를 선택합니다.
- 86ACC-KIT(U8771068): 표준 보정 키트,
86ACC-ER-KIT(U8771069) 확장 범위 보정 키트 또는
86ACC-PR3-KIT(Q7800005) LP(Low-profile) 보정 키트 - EP-MCA: 충전기 포함 외부 전원 공급장치
- 8600-MAN-CD(U8778535): 설명서 포함 CD(모든 언어)
- 600-TC(U8780294): 플라스틱 운반함
- 다음 중에서 하나를 선택합니다.
- 600-C-RS232-5(U8780299): RS-232 케이블
- EPLTC-C-USB-A-6(U8840031): USB 케이블
표준 포함 항목은 해당 위치에 따라 달라질 수 있습니다. 해당 지역 판매업체에 문의하십시오.
옵션형 액세서리
- 86PR-3(Q7800004): LP(Low-profile) 관절형 프로브
- 600-C-VGA-5(U8780298): VGA 출력 케이블
- 600-BAT-L-3(U8051431): 충전형 리튬이온 배터리
- 85FSW(U8780127): 원격 풋스위치
- 86PR-2(U8470028): 직각 프로브
- 86PRS2(U8771044): 86PR-2용 2파트 프로브 스탠드
- 86PC(U8780323): 86PR-1 및 86PR-2용 코일 케이블
- 86PR1-WC(U8780324): 86PR-1 및 86PR-2 프로브용 교체형 마모 캡
- 86PR1-WC(U8780326): 86PR-1 및 86PR-2 프로브용 끌 팁 마모 캡
- 86PR1-EWC(U8780344): 86PR-1 및 86PR-2 프로브용 연장 마모 캡
- 80TB1(U8771030): 표적 볼 1.58mm(1/16인치)
- 80TB2(U8771031): 표적 볼 3.17mm(1/8인치)
- 80TB3(U8771032): 표적 볼 4.76mm(3/16인치)
- 80TB4(U8771033): 표적 볼 6.35mm(1/4인치)
- 80TD1(U8771034): 표적 디스크 플랫 엣지
- 80TD2(U8771035): 표적 디스크 V-엣지
- 86TBM3(U8771039): 자기 표적 볼 4.76mm(3/16인치)
- 86TBM4(U8771040): 자기 표적 볼 6.35mm(1/4인치)
- 86TW1(U8771041): 와이어 표적 1.14mm(0.045인치)
- 86ACC-ER-KIT(U8771069) 연장 보정 키트
- 86ACC-W-KIT(U8771070): 와이어 표적 보정 키트
- 86ACC-D-KIT(U8771071): 표적 디스크 보정 키트
- 86ACC-PR3-KIT(Q7800005) LP(Low-profile) 프로브 보정 키트
- 80CAL-NIS(U8771011): NIST 추적 보정 표준(6개입 세트)
*모든 사양은 통지 없이 변경될 수 있습니다.
Applications
비철 재료의 홀 효과 두께 측정
Magna-Mike™ 8600 홀 효과 두께 계측기는 단순 자기 방법을 사용하여 플라스틱병, 포장, 및 다른 비철 재료에 대한 신뢰성 있고 반복 가능한 결과를 제공합니다.
포장 및 플라스틱병/유리병

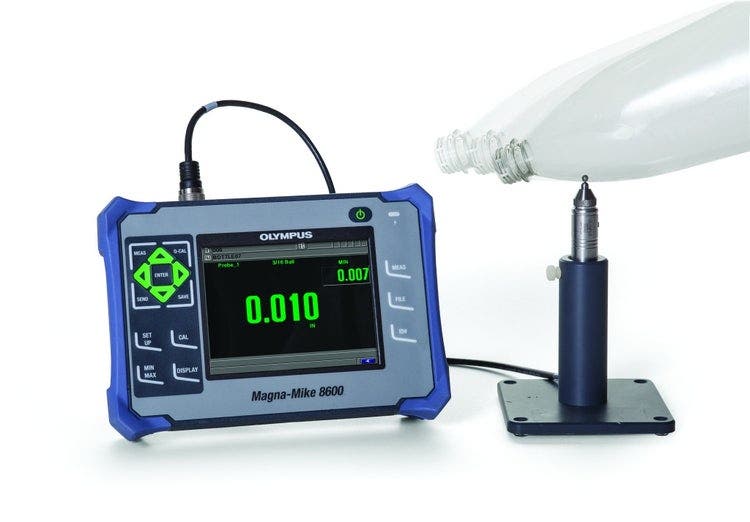

Magna-Mike 8600 계측기는 다양한 산업의 응용 분야에서 사용되는 포장 및 플라스틱 용기/유리 용기의 두께를 측정합니다.용기 안에 작은 표적 볼을 떨어뜨리기만 하면 됩니다.용기 외부에 고정된 자기 프로브가 표적 볼을 끌어당깁니다.표면 또는 임계 모서리를 따라 프로브를 스캔할 때 작은 강철 표적 볼이 따라갑니다.최소 모드 기능에서 계측기는 지속적으로 실제 두께와 가장 낮은 두께 판독값을 모두 표시합니다.
관련 콘텐츠:
유리 두께 측정
금속 캔, 용기 및 외함의 벽 두께 측정
블로 몰딩 산업에서 벽 두께 측정
자동차
표준 프로브에 두 개의 표적 디스크 중 하나와 교체형 끌 마모 캡을 함께 사용하면, Magna-Mike 8600 계측기는 얇은 채널 또는 홈에서 측정해야 하는 대부분의 자동차 전개부 응용 분야에 이상적입니다.
관련 콘텐츠:
자동차 에어백 커버 전개부의 두께 계측
항공우주
Magna-Mike 8600 계측기는 복합재와 비철 재료로 만들어진 항공 우주 부품을 측정하도록 품질 관리 프로그램에 성공적으로 통합되었습니다.와이어 표적을 터빈 블레이드의 냉각 구멍에 삽입할 수 있는 반면, 더 큰 자석 표적 볼을 사용하여 최대 25.4mm(1인치) 두께의 제트 엔진 부품을 측정할 수있습니다.

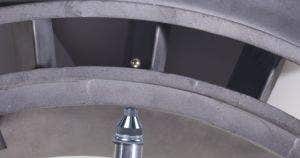

24.1mm(0.950인치)의항공우주 주조 측정

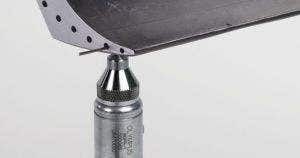

와이어 표적을 사용한 터빈 블레이드 측정
관련 콘텐츠
항공우주 복합재의 두께 측정
기타 활용 사례
Magna-Mike 8600 계측기는 플라스틱 파이프, 고무호스, 고무 시트, 왁스 몰드, 및 비철 주조를 포함한 다양한 다른 응용 분야의 플라스틱 용기 및 다른 비철 재료의 두께를 측정할 수 있습니다.
