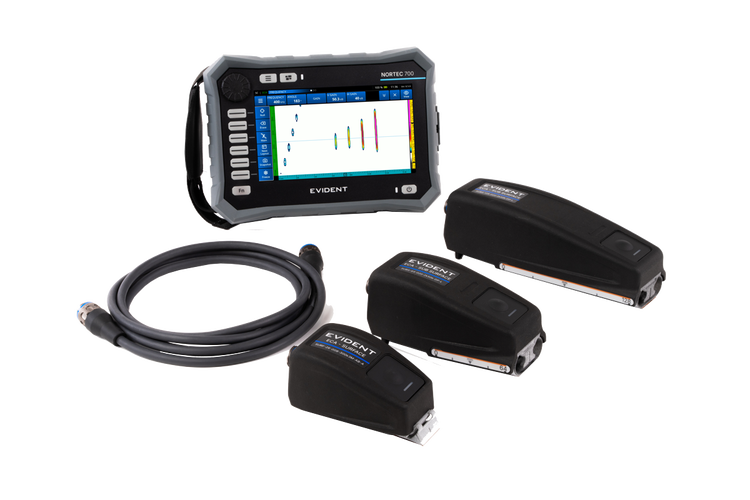

新一代涡流阵列探头，带来更快、更可靠的无损检测
发现我们的新一代涡流阵列 (ECA) 探头。 这些探头可在严苛的检测环境下工作，采用先进的 PCB 技术、嵌入式编码器、新型楔块设计、可编程远程开关，能够可靠地检测表面与近表面缺陷。
新一代 ECA 探头系列兼容 NORTEC 700，支持自动配置、接口类型相同、可拆卸探头电缆、集成报警 LED 指示、易于更换的特氟龙胶带耐磨保护层。
主要创新技术包括：
- 可编程远程开关，可以擦除数据或冻结设备
- 全新楔块设计，可轻松适应各种几何形状的表面
- 嵌入编码器，分辨率为 12 步/毫米
- 统一的接口类型，简化探头管理
- 基于 PCB 的传感器技术，具有出色的信号均匀性
- 探头上直接集成报警 LED
- 可拆卸探头电缆
- 易于更换的特氟龙胶带耐磨保护层
- 使用 NORTEC 700 探伤仪自动配置
ECA 探头型号
SURF-25-008-300k3M-DP-A
手册编号： Q2700082
这款高分辨率表面 ECA 探头可以检测极小的表面裂纹。
典型应用
- 紧固件周围裂纹检测
- 划片槽检验
- 高分辨率检测微小缺陷
- 表面裂纹缺陷检测
技术规格
| 技术规格 | 值 |
| 覆盖范围 | 25毫米 |
| 分辨率 | 0.8毫米 |
| 频率范围 | 300 kHz ～ 3 MHz |
| 传感器数量 | 32 |
| 探测能力 | 360° 裂纹 |
| 编码器分辨率 | 12步进/毫米 |
| 最后一个传感器到探头尖端/边缘 的距离 |
距探头尖端为1.1毫米，距探头侧边为 1.35毫米 |
SUBS-64-020-2k50k-DP-L
手册编号： Q2700079
这款紧凑型近表面 ECA 探头非常适合空间受限、需要较小尺寸探头的场合。
典型应用
- 导电材料下腐蚀检测，包括铝搭接接头下
- 导电材料下裂纹检测
- 补强板边缘检测
技术规格
| 技术规格 | 值 |
| 覆盖范围 | 64毫米 |
| 分辨率 | 2.0毫米 |
| 频率范围 | 2 kHz ～ 50 kHz |
| 传感器数量 | 32 |
| 探测能力 | 纵向和体积缺陷 |
| 编码器分辨率 | 12步进/毫米 |
| 最后一个传感器到探头尖端的距离 | 5.5毫米 |
SUBS-128-020-2k50k-DP-L
手册编号： Q2700080
这款覆盖范围广的近表面 ECA 探头适用于快速扫描较大区域。
型应用
- 导电材料下腐蚀检测，包括铝搭接接头下
- 导电材料下裂纹检测
- 补强板边缘检测
- 适用于需要快速扫描的大面积检测
技术规格
| 技术规格 | 值 |
| 覆盖范围 | 128毫米 |
| 分辨率 | 2.0毫米 |
| 频率范围 | 2 kHz ～ 50 kHz |
| 传感器数量 | 64 |
| 探测能力 | 纵向和体积缺陷 |
| 编码器分辨率 | 12 步/毫米 |
| 最后一个传感器到探头尖端的距离 | 5.5毫米 |
为您的检测选择合适的 ECA 探头
| 型号 | 高度适配 | 覆盖范围 | 分辨率 |
| SURF-25-008-300k3M-DP-A | 高分辨率表面裂纹检测 | 25毫米 | 0.8毫米 |
| SUBS-64-020-2k50k-DP-L | 受限空间内近表面检测 | 64毫米 | 2.0毫米 |
| SUBS-128-020-2k50k-DP-L | 快速大面积近表面扫描 | 128毫米 | 2.0毫米 |
可靠的涡流阵列检测性能
无论您需要对紧固件周围进行高分辨率裂纹检测、划片槽检测、导电材料下腐蚀检测，还是需要快速近表面扫描，我们全新的涡流阵列探头系列都能为现代无损检测提供所需的灵活性和性能。
这些 ECA 探头集成编码、PCB 传感器技术、NORTEC 700 自动配置以及以操作人员为本的人体工程学设计，可以提高检测一致性、减少设置时间并提高生产力。
