最初发表于2021年5月4日

以下是有关WeldSight软件及其优势特性的一些常见问题和解答。

问：WeldSight软件和OmniPC软件有什么区别?

答：WeldSight软件的高级分析工具是有别于OmniPC软件的不同之处。这些附加功能可使您更深入地探索数据和图像，以便对缺陷指示的大小和严重程度做出详实而具有决定性的判断。

WeldSight软件还允许您定制用户界面和数据视图，以便更顺利地分析数据和制作报告，而且您可以根据具体应用或程序的要求对界面和视图进行有效地配置。

WeldSight软件独有的高级分析工具包括：

• 数据文件融合
• 纵向焊缝的体积S扫描
• 体积C扫描
• 在单一显示中合并多个组
• 圆周校正三角测量法
• 3D成像
• 自定义报告和自定义布局

博客文章 WeldSight软件与OmniPC软件有何不同？ 概述了两种软件的主要区别。

问：我必须是高级分析员才能使用这个软件吗?

答：该软件的设计考虑到了不同用户的需求。其控件易于访问，初学者和高级用户都可以通过这些控件使用多种高级功能。

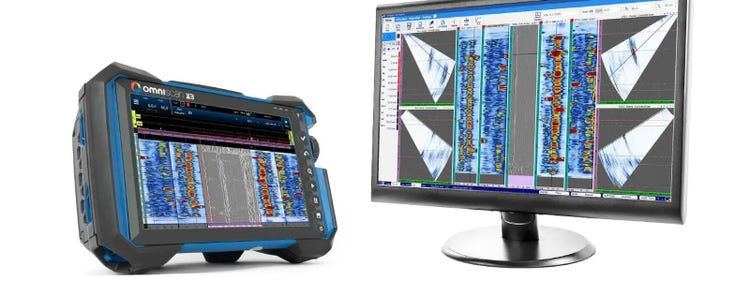

问：我可以将软件与OmniScan X3相控阵探伤仪一起使用进行数据采集吗?

答：在您的OmniScan X3探伤仪上安装了WeldSight Remote Connect（远程连接）APP后，您就可以使用WeldSight软件设计和控制探伤仪的数据采集了。不过，您还需要拥有WeldSight Inspection（检测）软件包。WeldSight Analysis（分析）软件包专门用于对OmniScan X3探伤仪采集的数据进行高级采集后分析。

问：ES BeamTool是否包含在WeldSight软件中，是否也可与OmniScan X3探伤仪一起使用?

答：也是，也不是。答：在使用WeldSight Analysis（分析）软件包进行离线数据分析时，将ES BeamTool包含在WeldSight软件内不会带来任何额外的好处。OmniScan X3探伤仪配备有自己的综合扫查计划创建工具，用于焊缝检测。所以答案是否定的，即ES BeamTool未包含在WeldSight软件包中。

但是，当您打算使用WeldSight Inspection（检测）软件包控制OmniScan X3的数据采集时，则可以根据您的要求将ES BeamTool包含在内。这样您就可以在您的计算机或笔记本电脑上执行整个工作流程，从而提高工作效率。您还可以优化ES BeamTool，以创建具有复杂配置的扫查计划，这些配置包含制造代码和各种焊缝和工件特性，例如：

• 坡口设计
• 奥氏体和铁素体材料
• 堆焊层
• 异种金属焊缝
• 探头接触
• 机械方面的考虑因素

请注意，要使用WeldSight软件控制OmniScan X3探伤仪，需要有WeldSight Remote Connect（远程连接）APP。您可以在此处，WeldSight的下方，下载该APP。

问：软件中有哪些专门用于焊缝检测分析的工具?

答：用于加强焊缝分析的功能如下：

• 动态软件闸门：闸门可以调整，所有相关视图都会得到更新，没有任何滞后，也无需重新计算。

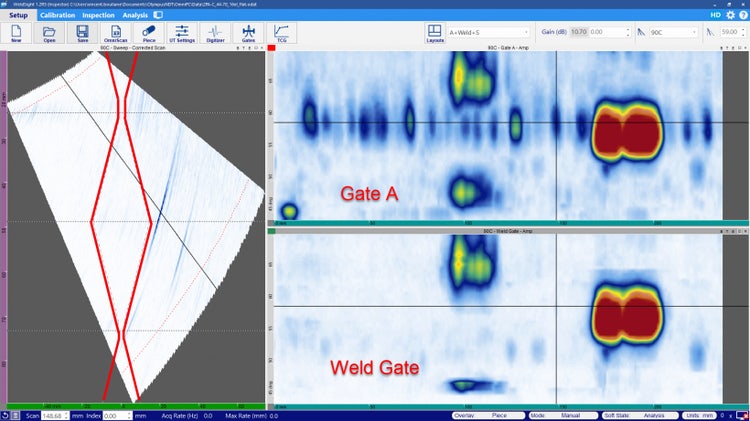

• 焊缝闸门：这是一种基于几何形状进行分析的闸门，只使用来自焊缝和热影响区内的数据生成C扫描。
• 最大波幅跟踪：滚动数据时，软件会自动将数据光标定位到具有最大波幅的点上，从而消除了寻找最大波幅的繁琐过程。
• 移动到最大波幅：将数据光标自动定位在用户定义区域内的最大波幅位置。
• 体积校正C扫描（未经处理）：无需额外步骤，即可从布局列表中获得一个体积准确的俯视图。
• 数据文件合并：将独立获取的数据文件拼接在一起，因此可以在单个文件中分析整个被测工件。

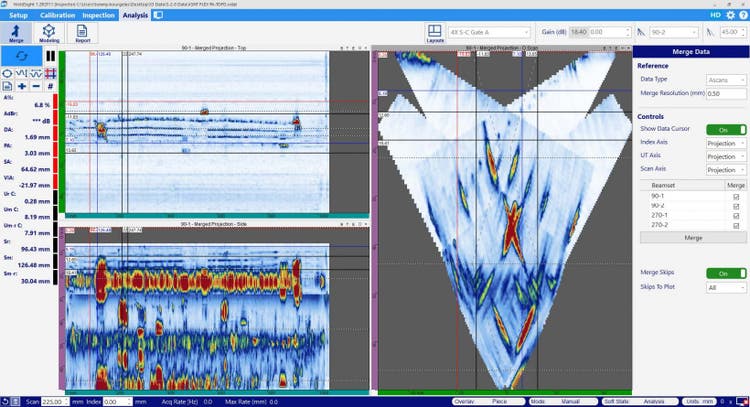

• 在单个显示中合并多个组：一个检测数据文件的多个组可以在体积准确的端视图、俯视图和侧视图中合并到一起，以便更有效地进行分析并制作综合性报告。

在下面的视频中，高级应用工程师Brandon Reitz演示了WeldSight软件的一些实用功能，包括可拖放的自定义布局。

问：WeldSight软件是否有利于腐蚀分析?

答：开发WeldSight软件的最初目的是作为一个高级分析平台，在焊缝检测中对角度声束数据进行分析。不过，自开发以来，WeldSight软件已经添加了多种工具，可以专门通过使用零度检测数据对腐蚀进行监测。

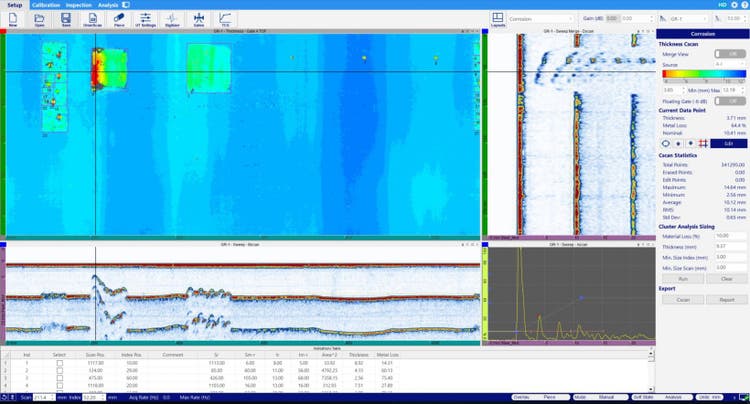

腐蚀管理器提供了您所需要的各种视图和统计数据，以可靠地监测和记录被测工件的腐蚀数据。

WeldSight软件的以下功能方便了腐蚀监测和报告：

• 厚度C扫描
• C扫描统计
• 聚类分析定量
• 导出到报告

WeldSight软件会自动探测到目标区域中的最小厚度和聚类缺陷指示，并将光标定位在探测到的最小厚度处。聚类定量统计数据也被计算和显示出来，包括材料损失百分比。

在下面的视频中，高级应用工程师Curtis Dickinson介绍了用于腐蚀应用的功能和工具：

问：WeldSight软件支持哪些检测技术?

答：WeldSight软件可使用户优化对相控阵（PA）、衍射时差（TOFD）和传统超声（UT）检测数据的分析。

问：我可以与我的客户分享我的WeldSight数据文件吗?

答： 可以! 我们免费的WeldSight Viewer（查看器）软件可使您的客户查看由OmniScan X3相控阵探伤仪（.odat）和WeldSight软件生成的数据文件，以及一些有限的OmniScan系列数据文件（.opd）。您不需要软件许可证，只要从我们的软件下载页下载新版本的软件，Viewer（查看器）就会被默认安装。软件下载页中提供了有关数据文件兼容性的详尽信息。

问：软件中是否会添加新功能?

答：是的，一点没错! 我们正在为软件开发一些令人兴奋的新功能。因此，请继续关注即将发布的有关WeldSight的工具和应用程序开发的公告。
