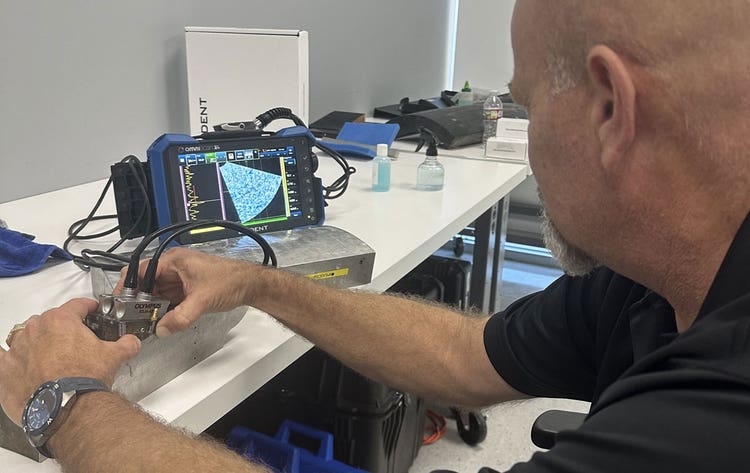

Paul Hayes，Sinewave Solutions（赛恩维夫解决方案）的所有者，拥有超过25年的无损检测支持经验，服务于核能、发电、航空航天及其他安全关键行业。凭借其丰富的现场经验和在先进超声波技术领域的工作，Paul分享了他对相控阵技术以及如OmniScan™ X4 128:128PR（超声波缺陷检测仪）等高通道仪器如何重塑复杂检测流程的看法。

_{*专利申请中}

问：Paul，能否请你谈谈在你的职业生涯中，超声波检测技术是如何发展的，以及这些变化对你所服务的行业产生了哪些影响？

A：自上世纪90年代中期以来，我一直在核电站和其他关键行业工作。我的第一份核能工作是在 1996 年的九英里角核电站，当时我们所有的工作都是使用传统的 A扫描设备完成的。现在回想起来，我们用如此有限的工具竟然能完成那么多工作，也有许多缺陷是我们根本 无法 看到的。

从 A扫描到相控阵，再到如今强大的 128:128 平台（如 OmniScan™ X4 128:128PR），这一技术演变已经彻底改变了我们在核能、发电、航空航天甚至增材制造领域应对最具挑战性的检测的方式。

如今，如果没有那种成像能力，我根本不会想去处理这些应用。

从“艺术形式”到影像：利用相控阵技术解决IGSCC问题

我职业生涯中最早期的重大挑战之一是 IGSCC（晶间应力腐蚀开裂）。这些缺陷极难检测，尤其是使用老式A-scan扫描仪时。

在 A 扫描中，IGSCC 指示通常表现为一个尖锐、狭窄的信号，看起来几乎与几何信号完全相同。裂纹通常出现在304/316不锈钢的焊根处或其附近，而焊根本身已产生很强的信号。所以，你会看到一个很大的根响应，而 唯一 能提示可能存在裂纹的线索，就是该信号的微小变化。或许回声稍微移动了一下，或许形状稍微改变了一点。

我们错过了很多。大家也是如此。

当我们首次采用相控阵技术时，我们发现检测性能有了显著提高。我们不再凝视单个A扫轨迹，试图解释一个小信号，而是可以在图像中真正 看到 焊缝体积。在 A 扫描中可能完全被忽略的根部轻微偏移，在图像中却突然直观地显示为“不该出现的东西”。

另一个重要因素是动态范围。早期的相控阵系统仍然存在局限性，通常其振幅范围为100%或200%，在焊根的高幅值信号下会出现饱和。你无法将信号幅度调整得足够低，以看清实际情况。借助当今的 16 位系统和高达 800% 的扩展振幅范围（如现代 OmniScan 平台所具备），您终于可以控制这些大信号了：

• 将屏幕上的强几何信号降低

• 避免饱和

• 打开根部周围的视图，以查看实际缺陷。

对于 IGSCC，高动态范围和 真实成像 的结合，使得核电领域中最难的检测之一变得可重复、可辩护，并且对“经验”和直觉的依赖大大降低。

异种金属焊接和堆焊：128:128 真正发挥作用的地方

如果你问我整个职业生涯中最难的检验是什么，异种金属焊接（DMW）和 堆焊 绝对名列前茅。

在核工业中典型的异种金属焊接中，可能会出现以下情况：

• 不锈钢管

• Inconel 182 堆焊

• Inconel 焊缝金属

• 更多打底堆焊

• 然后是碳钢

每个界面都可能使声束发生弯曲、散射，或产生看起来与裂纹极为相似的反射。早期，我们对其中一些焊缝使用了自动A扫描系统。数据看起来像素化且噪点很多。我们能察觉到“某种东西”在那里，但除非非常明显，否则几乎不可能确信自己的观察结果。

我记得有一次在停机检修时，数据看起来很可疑，我们离开时心里想着也许真的有问题，也许什么问题也没有。到下一个检修期时，那道焊缝已经开始在地板上漏水了。我们意识到，我们原本以为没什么大不了的，实际上是一条裂缝。

这种经历令人谦卑。

这正是现代相控阵技术发挥巨大作用的地方。

• 你可以聚焦 更大、更低频率的探针以穿透多个界面和高噪声的因科镍合金材料。

• 能够在深处更高效地聚焦声波，提高对裂缝尖端的灵敏度，即使它埋在覆盖层和多层焊缝及涂抹层之下。

• 您可以运行 多个组同时，在不同的焦深、不同的角度，甚至不同的偏转角度，而无需重新扫描。

在堆焊覆盖方面，情况变得更加有趣。在许多工厂，泄漏的DMW通常的修复方法就是进行堆焊覆盖。在原有的焊缝和管道上再堆焊一层厚厚的 Inconel（因科镍合金）焊层。从结构上来说是可行的，但从超声检测的角度来看，你实际上让问题变得更加困难。现在裂纹尖端可能深达1.5英寸或更深，穿过高衰减材料，并具有复杂的界面。

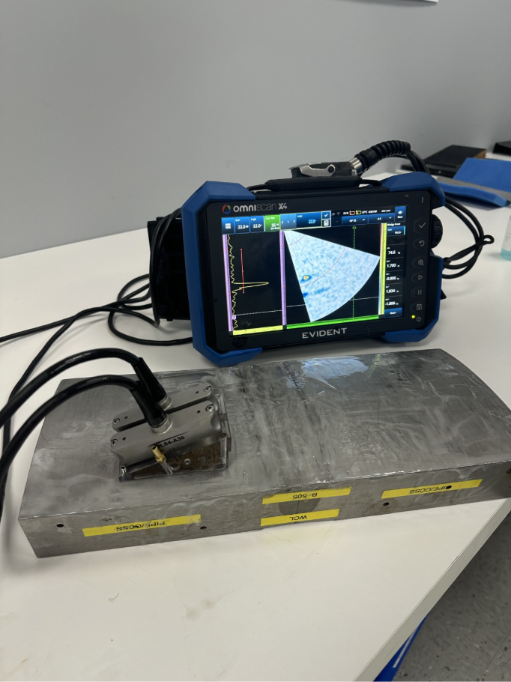

这时，像 OmniScan X4 128:128PR 这样拥有更多通道和更大孔径的系统就显得尤为重要。

• 你可以驱动 大孔径在 低频率下，以足够的能量穿透覆盖层，并且仍然能够看到裂纹尖端。

• 您可以设置 倾斜和聚焦组，以捕捉偏离轴线或方向异常的裂缝。

• 您可以通过使用相控阵实现自动化覆盖层检测，而不是采用手动方法，越来越多的工厂正在朝着这个方向发展。

现在很多核电站现在甚至都不考虑对覆盖层进行人工检查。它是自动化的，并且采用了相控阵技术，因为成像和覆盖范围要好得多。

斜角：实时判别几何结构与裂纹

在拥有更多脉冲器（如 128:128PR）的设备上，一项常被低估但极为强大的功能就是斜角（skew angles，斜角扫描）。

在焊缝检测中，我们常常要应对许多几何结构，它们容易被误认为裂纹。为了区分并辨别哪些是真实的，我们有一套几乎像流程图一样的规则：首先，你能否从焊缝的两侧看到它？然后，它是否定位在可疑位置？是否表现出贯穿壁的深度和“移动”？你能否用不同的角度看到它？它能否保持斜角？ 在矩阵阵列中设定正负固定度数的斜角，成为重要的确认工具。在被动方向增加更多阵元可以实现更大的转向范围。阵元数量增加也需要更多的通道。被动轴上的偏转功能可以帮助处理以下情况：

• 噪声较大的焊根

• 阶梯孔（内径处的内部加工步骤）

• 错位在管道之间

• 背环/背板

仅从探头正前方的视角来看，所有这些特征都能在你寻找裂缝的地方，尤其是在内径处，产生强烈且清晰的回波。多年来，许多管道因为根部信号噪声大或阶梯孔（counterbore，阶梯孔）在传统检测方法下被误判为裂缝而被切除。

倾斜角度改变了局面。

通过倾斜，你不仅可以在主方向上引导光束，还可以在侧向上引导光束。在脉冲数量较高的相控阵单元上，您可以：

• 构建横向更宽的探针（具有更多横向元件）

• 保持前向覆盖 和 倾斜覆盖，同时进行

• 在一次扫描中，分别以 零（向前）、正偏斜和负偏斜 作为独立的组运行。

这很重要的原因如下：

• 几何结构（沉孔（counterbore）、错位（mismatch）、背衬环（backing ring））高度依赖于方向。当以偏斜角度扫描时，声束往往会从这些表面掠过，难以返回强信号。

• 裂纹则在多个方向上具有切面。当你调整斜角时，其中一个角度会“命中”裂纹的某个面，从而产生强烈且具有特征性的响应。真正的裂缝在斜角条件下依然能够保持响应

所以，如果你在正向检测时发现可疑信号，但在斜角扫描下没有任何响应，那很可能是几何结构造成的。

如果你在正向检测时看到有反应，并且在一个或多个斜角上看到强烈且一致的反应，那么你现在看到的就是表现出裂缝特征的信号。

128:128 为您提供的是 通道数，让您可以不受限制地执行这些倾斜组。您无需更换设置、重新加载配置或重新扫描焊缝。您可以实时对比以下内容：

• 不同的角度

• 不同的焦深

• 不同的频率

• 不同的偏斜方向。

一次扫描即可完成所有项目。

热疲劳和偏轴裂纹：值得信赖的检测覆盖

另一个棘手的问题是热疲劳. 这些裂纹可能以非典型的方向出现，因为它们是由热循环和机械载荷共同驱动的。它们通常仍然在内径表面连通，但它们并不总是平行或垂直于管道。它们可以偏离轴线，向异常的方向扩展。

使用典型的 X-Y扫描仪和单一声束方向进行传统扫描时，很容易直接扫过热疲劳裂纹的顶部而完全无法发现它。如果你正好对准它，就会检测到信号。否则，你就错过了。

当你在像 OmniScan X4 128:128PR 这样的系统中引入 倾斜扫描和多焦点深度 时，你可以：

• 能更有效地覆盖偏轴方向。

• 利用倾斜角度“扫查”整个体积，捕捉那些未与主声束对齐的裂纹。

• 微调焦深，确保在特定壁厚下不会出现过度聚焦或聚焦不足的情况。

这不仅仅是更多的数据；这是更 有信心 的数据。当你使用倾斜组和多个焦深一段时间后，你就会开始相信，如果那里有东西，其中一个角度就能检测到它。

航空航天、增材制造和噪声材料

在核能领域之外，我现在也接触了 航空航天复合材料，包括复杂芯材、蜂窝结构和增材制造。共同的主题？ 信号噪声大的、信号衰减的、不寻常的材料。

有些材料内部含有泡沫或蜂窝状芯材。乍一看，你会觉得超声波根本不应该穿透那种材料。但是，只要探头设计得当，能量足够，就能从中获得有用的数据。

这里再次体现了拥有 128个通道 的优势：

• 你可以设计 更宽的探头 并且仍然能够完全驱动它们。

• 你可以选择 较低的频率以实现更好的穿透性，同时不会完全牺牲分辨率。

• 每次扫描可以覆盖更大的表面积，这在航空航天领域至关重要，因为像机翼结构这样的部件通常很长，扫描距离也很大。

我见过一些情况，以前用较小的步长和传统设备扫描机翼腹板或圆弧段时，需要多个班次才能完成。通过采用由强大的相控阵单元驱动的宽阵列，我们可以将扫描时间缩短为：

• 四个班次的扫描

• 纯扫描时间可在午餐前完成

这不仅仅是一项技术改进；这是一场生产通量的革命。

有些材料仍然难以检测，并且需要显著更高的能量。这就是为什么我设计了T-800，使其能够兼容 OmniScan。但这又是另一个话题了，以后有机会再说吧！

中断时间、速度和实际业务影响

在核能领域，停运时间就是金钱，价值巨大。在我职业生涯早期，一次普通的停机检修（包括常规超声检测）可能会让我们在现场待上大约一个月。随着相控阵技术成为标准，相同的工作任务现在只需要 10天到2周 就能完成了。

其中很大一部分原因是速度。

• 相控阵扫描能够比传统的A型扫描更快地覆盖焊缝体积。

• 自动相控阵减少了人工重新扫描和重新解释的需要。

我见过以前需要 30–40分钟 才能扫描的单个焊接部分，现在大约只需 60秒 即可完成扫描。一开始，技术人员担心这种速度会让他们失业。事实是，工作依然充足，但现在工厂能够更快完成停机检修，更早恢复运行，并获得更高质量的数据，减少意外情况。

为什么更多脉冲器（Pulsers，脉冲发生器）很重要

归根结底，有一个原则贯穿了我的整个职业生涯：

合适的探头可以解决应用问题，但你还需要合适的仪器来驱动这个探头。

像 OmniScan X4 128:128PR 这样的仪器能够为您提供：

• 为您真正需要的探针提供驱动所需的功率和通道，以应对最坚硬的材料：不锈钢、Inconel合金、覆层、铸件、增材部件。

• 具备灵活性，可同时运行多个聚焦深度、角度、频率和偏转组，实现实时对比。

• 凭借全面覆盖和高速度，能够将需要多个班次完成的扫描缩短为几分钟，并帮助工厂在不牺牲安全的前提下缩短停机时间。

• 更多的通道数量也极大增强了探头的能力。

如果我能回到过去，重新面对我职业生涯中最艰难的检测（如老旧不锈钢管道中的IGSCC、后来发生泄漏的异种金属焊缝、埋藏裂纹的覆盖层、航空航天领域的噪声核心，以及衰减性增材零件），我一定会每一次都随身携带最新的相控阵工具和一台 OmniScan X4 128:128PR（奥姆尼扫描 X4 128:128PR）。

现代相控阵不仅让检查工作变得更轻松。
它还让检查变得更加可靠，更快速，并且在许多情况下，首次真正实现了可行性。

—— Paul Hayes，Sinewave Solutions所有者
