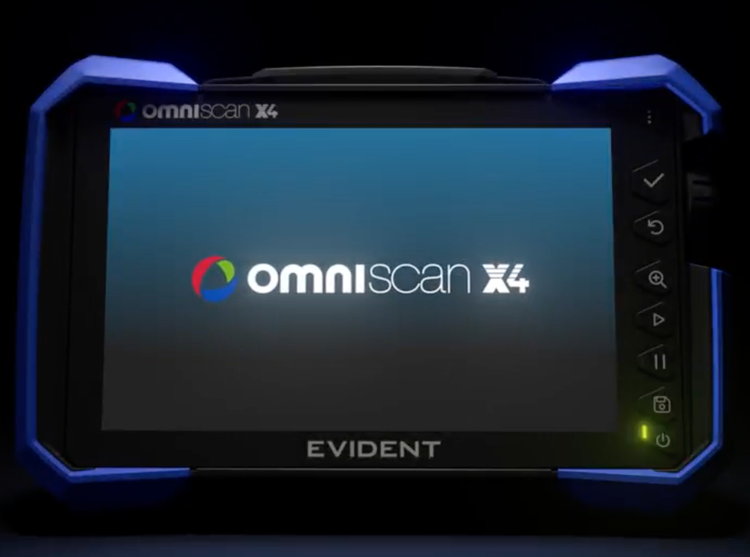

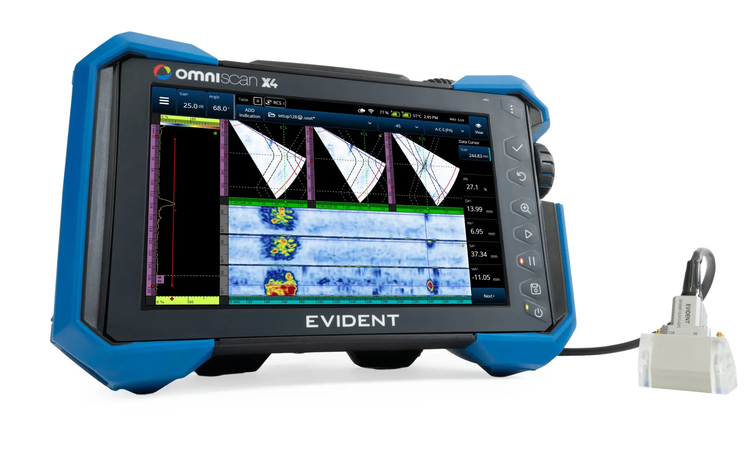

OmniScan X4相控阵探伤仪
使用功能强大的便携式OmniScan X4多技术探伤仪可检测和解读具有挑战性的缺陷，并及早发现损坏。采用其多功能PA、更快的TFM、创新型PCI和高效的TFM/PCI并用技术可以对焊缝和部件进行快速可靠的检测。
-
Software Downloads:
OmniScan X4 - 厚度测量和缺陷检测
使用 OmniScan X4 128:128PR* 扩展您的应用能力
自信地应对更复杂的挑战，同时保持设备轻便且便于现场使用。
- 具备开发需要128阵元脉冲器的新PAUT应用的灵活性。
- 完整的 128:128 通道能力，依然采用紧凑、便携、耐用的设计。
- 现有 OmniScan X4 64:128PR 的升级路径：无需完全更换。
- 改进的聚焦和波束转向功能。
- 克服了线性探头64个元件的限制。
*专利申请中
专家之选
OmniScan X4多技术系列仪器是一种功能强大的便携式解决方案，其高速度和多功能性可提升您的工作效率，同时增强您对评估工作的信心。利用其高级相控阵功能、高效的全聚焦方式（TFM） 和创新型相位相干成像（PCI）技术，可以探测和解读具有挑战性的缺陷，并通过更早地识别损伤来确保资产的完整性。

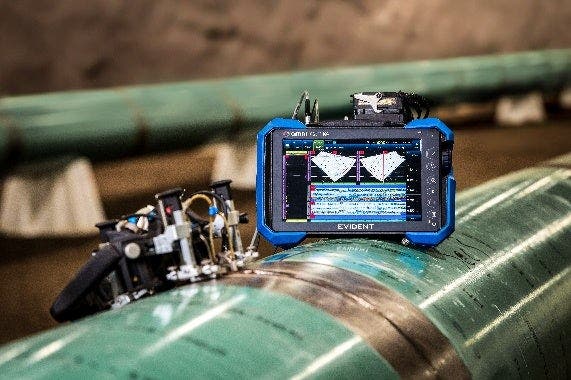

性能卓越，值得信赖
每台OmniScan X4仪器堪称一个无所不包的多技术检测工具箱，可使您利用多种超声检测技术。利用其检测和测量功能，可在损坏变得严重之前准确识别和评估损坏的严重程度，从而保护那些容易出现裂纹或腐蚀的焊缝、部件和资产。

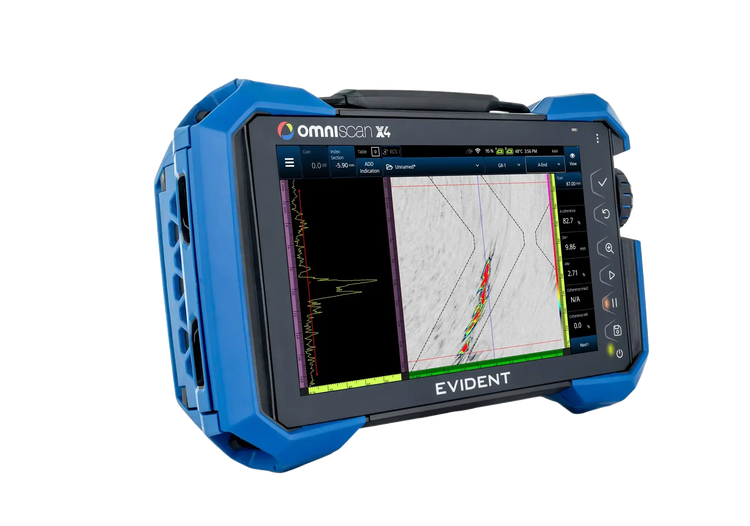

使用PCI进行可靠评估
在探测和突出显示以往难以检测的缺陷时，如钩状裂纹和应力腐蚀开裂（SCC），相位相干成像技术有助于消除疑虑。使用PCI可以清楚地区分细小裂纹群中的单个缺陷，并可靠地进行表征。

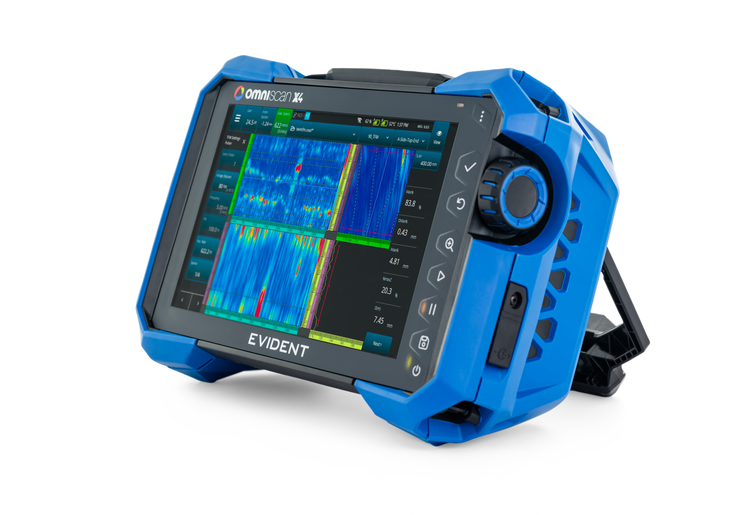

TFM采集率提高了3倍
由于OmniScan X4系列仪器处理能力的提升，获得清晰TFM图像的速度比上一代型号（X3 64）快了三倍*。利用 OmniScan X4 64:128PR 和 128:128PR 型号更快的速度和 128 元件容量，执行具有扩展聚焦能力的 TFM 检测。
*达到这一速度取决于配置和稀疏发射的使用。详情请咨询。

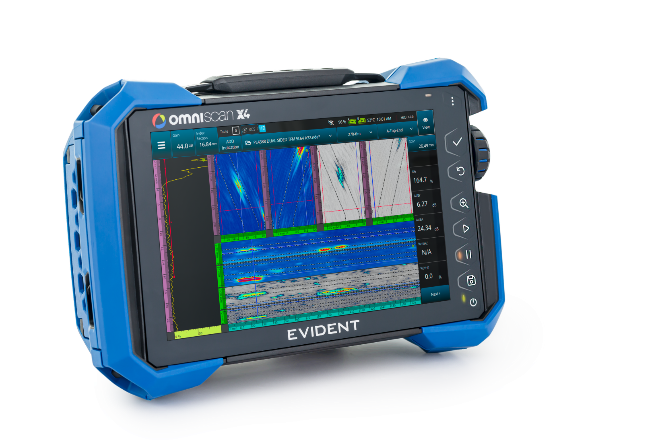

即时洞察，避免低效
TFM和PCI双重技术让您信心倍增
采用具有不同特性的PCI和TFM两种技术，同时从焊缝两侧彻查整个焊缝体积。使用两个探头对焊缝进行一次性扫查，即可显示TFM和PCI结果，以便高效精准地比较、测量和确认缺陷特征。
以提高速度和简化操作为设计宗旨
在OmniScan X4系列仪器上可以简单直观地进行相控阵、TOFD、TFM和PCI检测。任何经验水平的检测人员都可以利用这些技术，通过简单的逐步扫查计划和应用预设，提高效率，增强信心。

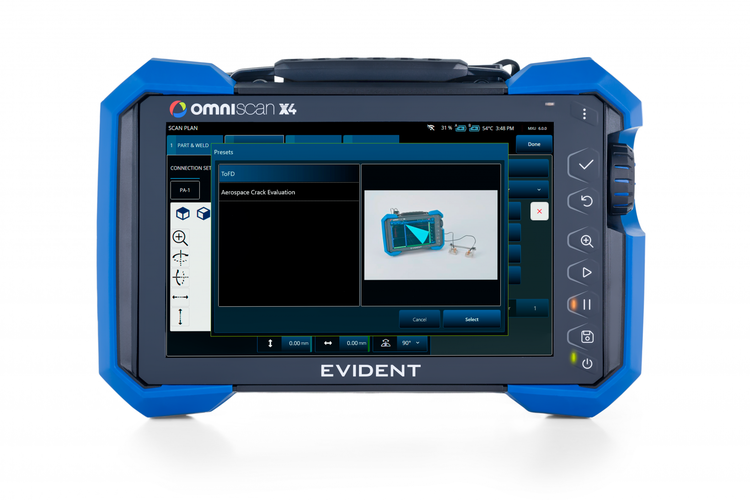

便捷的应用预设
OmniScan X4的应用预设，可以改善学习曲线，提高检测在不同操作员之间的可靠性和一致性。即使是低级别用户和新用户也可以在几分钟内完成优质的PA或PCI配置。
通过腐蚀和复合材料检测选项，这些预编程参数简化了使用HydroFORM、FlexoFORM和RollerFORM扫查器的扫查设置，而且您还可以根据需要调整设置。
简化了复杂配置

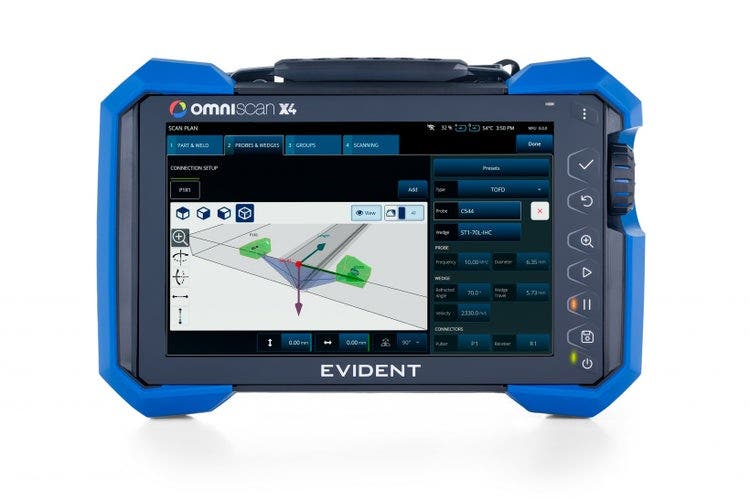

OmniScan X4扫查计划的直观分步3D图形可简化从基本到复杂的各种检测设置。
在设置光栅扫查计划时，可以自行命名扫查轴，还可以创建相对于资产的基准参考点。这些真实世界的参考以及真实方向的校正，大大地方便了为报告创建直观的检测数据示意图的操作。
应用
为您的应用选择合适的型号
OmniScan X4系列仪器的每个型号都能驱动装有一定数量晶片的探头，从而可针对不同的材料和厚度提供不同的聚焦能力。以下是4种机型所擅长应用类型的概述。要了解更多详情，请联系我们或您的Evident代表。
| 16:64PR | 16:128PR | 32:128PR | 64:128PR | 128：128PR |
|
擅长以下应用：
|
出色的中档机型，适用于：
|
可进行高效焊缝检测，包括粗晶粒材料：
|
对较厚的粗晶材料进行更高效的焊缝检测：
|
包括 64:128PR 型号的所有功能，并且还包括：
|
完整的NDT解决方案
为了满足您的应用需求，Evident提供完整的解决方案，包括探头和楔块、扫查器和软件，以充分发挥您的OmniScan X4探伤仪的检测性能。欢迎了解我们为这些应用提供的一系列设备解决方案。

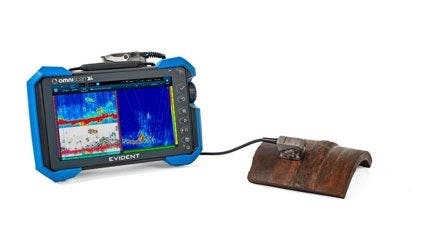

HTHA解决方案
腐蚀解决方案
焊缝解决方案
HTHA 检测解决方案
提供全聚焦方式（TFM）的OmniScan X4相控阵探伤仪
探测和定义更小的高温氢致（HTHA）裂纹
早期可靠地探测HTHA极具挑战性，因此通常需要同时使用多种检测方法，以尽可能提高检出率。衍射时差（TOFD）、聚焦相控阵（PA）和全聚焦法（TFM），特别是使用双晶线阵（DLA）探头，已被证明是适合这种应用的特别有效的检测技术。
OmniScan X4 64探伤仪完全支持这些方法和创新型相位相干成像（PCI）技术，后者可增强探测微小缺陷和裂纹尖端的能力。OmniScan X4仪器还提供各种机载软件工具，以简化您的设置和分析工作流程。
- 集成DLA探头配置和扫描仪配置
- 高分辨率全聚焦方式（TFM）图像（高达1024 × 1024点）
- 优化TFM检测过程的软件工具，从设置到分析（带AIM模型的扫描计划、自动TCG、稀疏点火、软增益和调色板滑块、实时TFM包络和图像过滤器、闸门和警报）
- 64 阵元 TFM 孔径和 128 阵元扩展 TFM 孔径（OmniScan X4 64:128PR 和 128:128PR 型号）
- 相位相干成像可增强探测小缺陷和裂纹尖端的能力（所有OmniScan X4仪器）
- 同时采集多达8个TOFD和相控阵组，实现高效过滤
- 同时采集和显示多达4个TFM和PCI组
- 可使用TFM和PCI进行平面波成像（PWI）（使用OmniScan X4仪器和线性阵列探头）

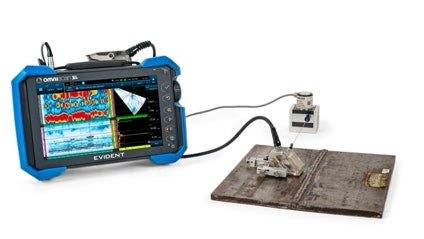

焊缝解决方案
OmniScan X4相控阵探伤仪

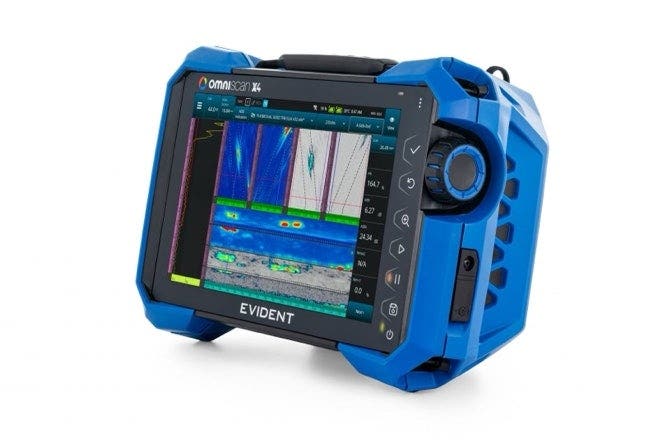

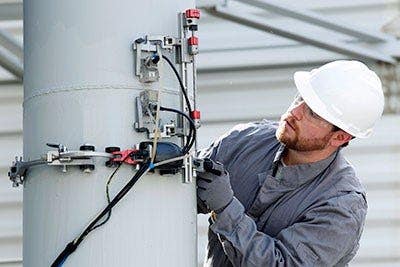

充分发挥检测性能
OmniScan X4探伤仪是一个综合型多技术工具箱，配备有设置、成像和分析工具，可使焊缝检测变得更轻松
- 您可以使用直观的机载扫查计划进行完整的设置，而无需使用PC机
- 改进的快速校准
- 多组全聚焦方式（TFM）成像和相位相干成像（PCI）可提高图像分辨率，并提供几何形状正确的缺陷视图
- 并用TFM/PCI技术，使用两个探头从两侧对焊缝体积进行成像，在显示屏上同时显示TFM和PCI数据。
- 标准PR配置允许双阵列探头使用更大的孔径（在64:128PR 或128:128PR型号
下，TFM扩展孔径可达128元件）
OmniScan X4探伤仪在多种焊缝检测应用中表现出色，这些应用包括：
- 在役焊缝和建筑焊缝
- 压力容器
- 工艺管道
- 锅炉管
- 管道
- 风塔
- 结构建筑
- 耐腐蚀合金和堆焊材料（奥氏体、镍和其他粗晶材料）
组合使用不同技术，以覆盖整个焊缝区域并提高检测效率
无论您使用的是自动化、半自动化，还是手动扫查方式，您都可以借助OmniScan X4探伤仪完成检测，因为这款仪器可以支持多种超声技术。在某些情况下，可以在同一次扫查中综合使用多种技术，以提高检出率，更加轻松地识别和定量缺陷指示。

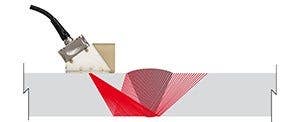

相控阵脉冲回波

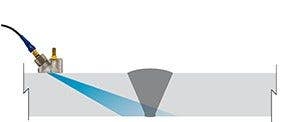

常规超声

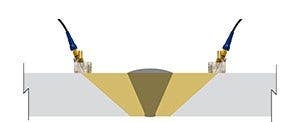

衍射时差

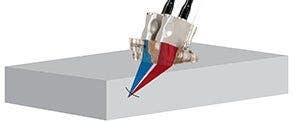

发送接收纵波（TRL）技术

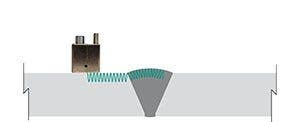

表面波

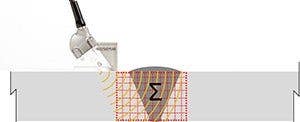

全聚焦方式（TFM）、相位相干成像（PCI）和平面波成像（PWI）

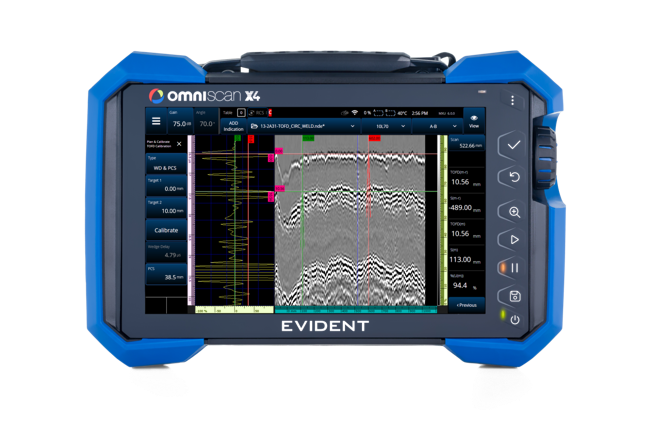

提升了TOFD检测体验
简化的TOFD界面减少了采集与分析所需的步骤。单一的TOFD校准菜单可以确保您轻松访问所有必要的控制按钮。
用于焊缝检测的数据管理和分析工具
- OmniPC软件提供 并排视图 功能，用户可以将在分别扫查焊缝两侧时获得的视图并排放在同一个屏幕上，进行比较，从而可以更轻松地对缺陷指示进行表征。
- OmniPC软件的主工具栏提供分析中最常用到的控制按钮，用户按下按钮，即可访问所需的功能。

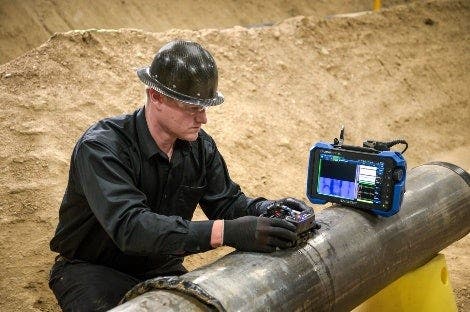

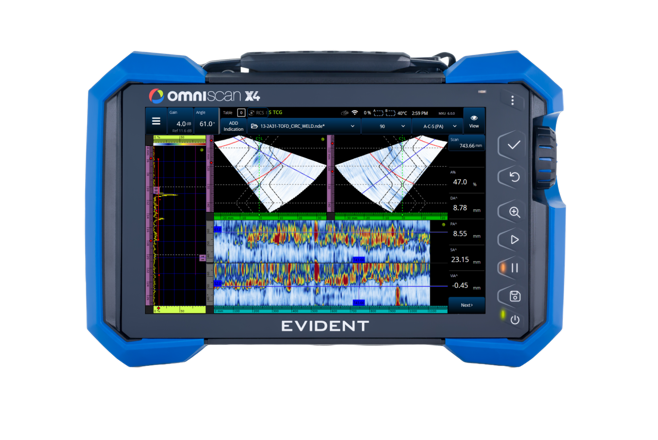

用于条件艰苦的环境
- 10.6英寸WXGA显示屏上的图像明亮清晰
- 触摸显示屏反应灵敏，即使在带着手套、粘有耦合剂，或者在雨中操作时，其灵敏度也不会降低
- 符合IP65评级标准，防尘防水，而且还通过了坠落测试
- 与Evident 的探头分流器 和配件相兼容
腐蚀解决方案

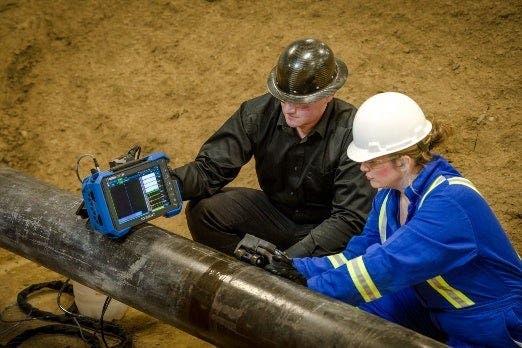

使用OmniScan X4探伤仪轻松完成腐蚀检测
利用相控阵技术进行腐蚀检测具有很多优势，如可提供较大的覆盖范围和出色的分辨率。但是，熟练掌握相控阵技术具有一定的挑战性。OmniScan X4探伤仪通过精心设计的软件和简单流畅的菜单提供高级功能，从而可使您简单轻松地获得准确的数据。
- 其 全聚焦方式（TFM）和相位相干成像（PCI） 等高级工具有助于检测腐蚀和其他具有挑战性的损坏机制，如 高温氢致缺陷（HTHA） 和氢致裂纹（HIC）
- 最多使用64晶片孔径可生成 PCI和TFM 图像，只需稍微设置即可获得出色的分辨率
- 任何水平的操作人员在使用仪器时都会感到更加得心应手
- 由于有了用于腐蚀的应用预设，设置包括HydroFORM扫查器或者FlexoFORM扫查器的复杂扫查计划，就变得更加容易
大文件容量可以实现更快的数据通量，并可进行不间断的扫查
有了25 GB的大容量文件，您就可以使用一个文件扫查最大13米2的区域，还可以对大型管道进行完整的周向扫查。
用于条件艰苦的环境
- 10.6英寸WXGA显示屏上的图像清晰可见
- 触摸显示屏反应灵敏，即使在带着手套、粘有耦合剂，或者在雨中操作时，其灵敏度也不会降低
- 符合IP65评级标准，防尘防水
- 可在 -10°C到45°C 的温度范围内正常操作，不会影响其符合IP65评级的认证
机载软件
可根据您的需求更新升级

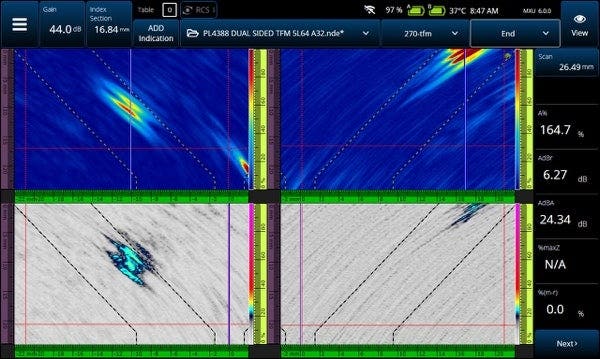

利用MXU的新近更新，释放您的检测潜能
每次更新OmniScan X4机载软件（MXU），您都可以享用新的功能，扩展您的能力，简化您的工作，而无需重新投资。
我们每季度免费更新MXU软件，可使您在快速发展的无损检测（NDT）领域始终掌握前沿技术，了解技术发展动态。

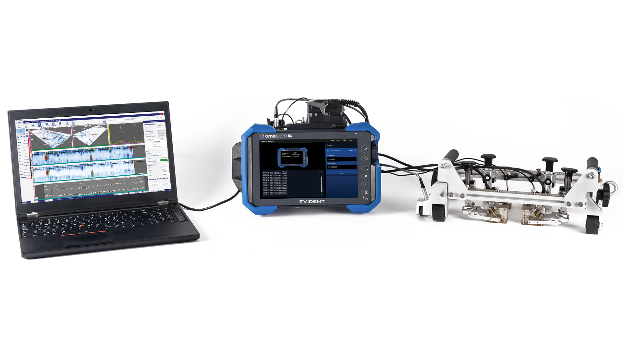

OmniScan Black Box（黑盒子）应用程序
简化您的流程
在OmniScan X4设备上安装OmniScan Black Box应用程序后，您就可以使用数据采集软件对其进行远程控制，其中包括：
将WeldSight或AeroView软件的高级分析工具与由电池供电的便携式OmniScan X4仪器配套使用，有助于简化您的工作流程，提高您的工作效率。
为简化您的检测流程，请将最新版 OmniScan Black Box 应用程序下载到任何具有 128
个接收通道的 OmniScan X4 设备上（型号
以: 128PR 结尾）。下载或更新该应用程序是免费的。
您还需要在 PC 上安装我们的配置工具，以便使用 WeldSight 或 AeroView 软件控制 OmniScan X4 设备。
NDT设备应用程序编程接口（API）
驱动OmniScan X4仪器的软件与Black Box应用程序之间的通信使用由Evident开发的NDT设备API协议。这是一种开放式编程语言，可用于将OmniScan X4集成到您的检测生态系统中。如需咨询有关使用NDT设备API对OmniScan X4配置进行远程控制的详细信息，请联系我们或您的Evident代表。
掌管您的FMC数据
您是否有兴趣尝试使用FMC数据开发高级而新颖的应用? 使用由计算机通过 Black Box 应用程序驱动的 OmniScan X4 64:128PR 或 128:128PR 型号 ，您可以从存储的 FMC 数据中获取原始 A 扫描数据。可以利用这些原始数据重建TFM成像或其他图像重建模式。
如需了解更多详细信息，请联系我们或您当地的销售代表。
*请注意，您的计算机必须运行一个能够处理原始FMC数据的程序。
OmniPC 6

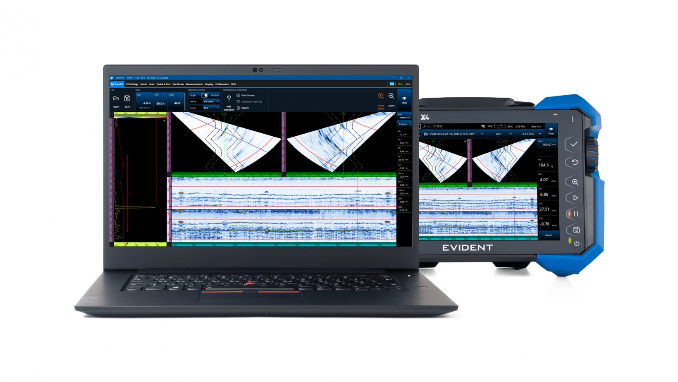

OmniPC™ 6数据分析软件
我们免费提供的用于PC机的OmniScan配套数据分析软件，可满足大多数基本的相控阵、TOFD和TFM分析需求。
OmniPC 6软件的主要优势
OmniPC 6软件提供用户友好且使用灵活的功能，包括：
- 熟悉的OmniScan用户界面简化了学习过程。
- 方便的快捷方式加快了导航速度。
- 一台计算机上可打开多个会话，提高了效率。
- 数据采集可以“重新播放”，还可以随时调整增益，应用自动80%，并滑动数据光标。
- 可在分析过程中调整夹角、扫查偏移和步进偏移，以提高准确性。
- 使用真实深度或声程中的闸门，或更改放大调色板，可以更迅速地定位信号指示。
- 腐蚀检测：闸门A、B和I可提供各种读数列表。
- TOFD检测：可重新校准TOFD文件中的楔块延迟和探头中心距离（PCS），并根据需要同步和移除直通波。
- 不同的数据导出选项可满足您在制作报告方面的需求。
可简化PAUT和TOFD数据分析的灵活工具
兼容的设置和分析软件
可利用我们一系列兼容的PC软件，简化检测工作流程，优化数据分析，还可方便地制作符合规范的报告。
使用已经在OmniScan X4仪器中熟悉的各种工具，可以在PC机上制定扫查计划，更灵活、更高效地管理检测。
对OmniScan X4焊缝检测数据进行高级分析。使用WeldSight Remote Connect（WeldSight远程连接）应用程序，通过WeldSight PC软件远程控制相控阵检测。
AeroView软件可通过定制布局和工具得到优化，便于进行符合规范的航空航天数据分析。使用OmniScan X4 Black Box（黑盒子）应用程序，可通过您的AeroView Inspection PC软件远程控制相控阵检测。
纠正采集过程中出现的疏漏
OmniPC软件的夹角、扫查偏移和步进偏移可以在检测后的分析过程中更改，以提高数据准确性，并避免重新采集。
可调节闸门和动态读数
闸门A、B和I可提供各种读数列表（用于腐蚀检测）。
重新播放采集过程
可随时调整增益，应用自动80%功能，并滑动数据光标。
轻松识别信号指示
使用真实深度或声程中的闸门，或更改放大调色板，可以更迅速地定位信号指示。
TOFD重新校准
可重新校准您的TOFD文件中的楔块延迟和探头中心距离（PCS）。根据需要同步并去除直通波。
轻松提取和导出数据，以制作报告
提供不同的导出选项，以满足您制作报告的需求。
技术规格
所有型号的规格均已列出，除非另有说明
| 尺寸 | 335 mm × 221 mm × 151 mm（13.2 英寸 × 8.7 英寸 × 5.9 英寸） |
| 重量 |
16:64PR型号：5.7 kg（含一块电池） 16:128PR、32:128PR、64:128PR 和 128:128PR 型号：5.9 kg（含一块电池）* |
| 机载存储容量 | 1 TB内部SSD存储空间。单个文件最大容量为25 GB。可使用外部USB驱动盘扩展存储容量 |
| 存储设备 | SDHC卡和SDXC卡，或者大多数标准USB存储设备 |
| 无线 | 机载Wi-Fi 6E和蓝牙5.3 |
| PAUT连接器 | 1个PA接口，2个UT通道（每个通道有2个P/R接口） |
| 可用的配置和组 |
OmniScan X4A – 128:128PR：8组声束设置 OmniScan X4A – 64:128PR：8组声束设置 OmniScan X4A – 32:128PR：8组声束设置 OmniScan X4A – 16:128PR：8组声束设置 OmniScan X4B – 16:64PR：2 组（PA、UT 或 TFM），或特定配置为 2 个 PA 组 + 1 个 TOFD |
| 坠落测试 | 通过MIL-STD-810G的坠落测试 |
| 侵入保护评级 | 符合IP65评级标准（完全防尘，且可抵御来自各个方向的水射流，6.3毫米喷嘴） |
| 显示屏 | 269 毫米（10.6 英寸）TFT LCD，配备电阻式触摸屏，分辨率为 1280 × 768 像素 |
| 电池 | 包含2块可热插拔锂离子电池，每块87 Wh |
| 电池供电时间 | 最少5小时（使用ISO18563标准设置参数） |
| 操作温度 | −−10 至 45 °C（14 °F 至 113 °F） |
| 存储温度 |
−−20 °C 至 60 °C (−−4 °F 至 140 °F)（含电池） −−20 °C 至 70 °C (−−4 °F 至 158 °F)（设备内部无电池） |
*专利申请中
输入与输出
| 端口 | 2个USB 3.1端口、1个视频输出端口（HDMI）、1个SDHC存储卡插槽、1个通信（以太网）端口 |
| 编码器 | 双轴编码器线（正交或时钟/方向） |
| 数字输入与输出 | 4个数字输入端口（TTL）、4个数字输出端口（TTL），包括一个预留用于采集开/关的端口 |
| 外接DC电源 | 18 VDC，圆形2.5毫米直径连接器，中心正极 |
通用超声规格
| 有效数字化频率 | 高达 100 MHz；用户可调压缩系数 |
| 最大脉冲重复率（PRF） |
高达 20 kHz；实际最大 PRF 通常受物理限制 （获取超声信号所需的渡越时间） |
| A扫描数据点的最大数量 | 最高达16384 |
| A扫描位深度 | 16比特 |
| 检波 | RF、全波、半波+、半波− |
| 视频滤波 | 平滑（根据探头频率范围调节） |
| 滤波 |
PA 通道：可选带通滤波器、高通滤波器和平均处理 UT 通道：可选低通滤波器、带通滤波器、高通滤波器及平均处理 |
| 时间校正增益（TCG） |
PA：每步增益最大可达 40 dB，最小步进为 0.1 dB UT：增益可调范围为 100 dB，最小步进为 0.1 dB 最大斜率为40 dB/10 ns |
| 支持的声束类型（组） | 提供以下选项：相控阵超声（PAUT）声束类型（线性、扇形和混合）、单超声声束（UT）、衍射时差超声（TOFD）、全聚焦方式（TFM）、相位相干成像（PCI）、全矩阵捕获（FMC）和平面波成像（PWI） |
| 原始全矩阵捕获（FMC）数据采集 | 仅在型号 64:128PR 和 128:128PR，并且使用 NDT 设备 API 或与外部采集软件配合使用的 OmniScan Black Box 板载应用程序时可用。 |
声学技术规格
| PA通道 | UT通道 | ||
| 认证 | 校准认证 | ISO 18563-1:2022 | EN22232:2020 |
| 脉冲宽度 | 30 ns ～ 1000 ns范围内可调；分辨率为5 ns（双极脉冲的半周期或负脉冲的持续时间） | 30 ns ～ 1,000 ns范围内可调，分辨率为2.5 ns | |
| 脉冲形状 | 双极负-正方波脉冲 | 负方波脉冲 | |
| 接收器 | 增益范围 | 0 dB ～ 80 dB，最大输入信号为900 mVp-p（满屏高）。 | 0 dB ～ 120 dB；最大输入信号为30 Vp-p（满屏高）。 |
| 系统带宽 | 0.2 MHz ～ 26.5 MHz | 0.25 MHz ～ 28.5 MHz |
PAUT规格
| OmniScan X4的不同型号 | 128:128PR | 64:128PR | 32:128PR | 16:128PR | 16:64PR |
| 最大脉冲发射孔径 | 128 | 64 | 32 | 16 | 16 |
| 最大接收通道数量 | 128 | 128 | 128 | 128 | 64 |
| 聚焦法则的数量 | 总数最多1024个（每组最多512个） |
FMC / TFM / PCI / PWI规格
| OmniScan X4的不同型号 | 128:128PR | 64:128PR | 32:128PR | 16:128PR | 16:64PR |
| 最大扩展孔径（FMC） | 128 | 128 | 64 | 32 | 32 |
| 最大孔径（PWI） | 128 | 64 | 32 | 16 | 16 |
| 最大TFM或PCI组数 | 4 | 4 | 4 | 4 | 2 |
| 实时全聚焦方式（TFM）包络 | 有——实际的希尔伯特变换 | ||||
| 图像分辨率 | 高达1024 × 1024（1 M点），针对每个TFM或PCI声波组 | ||||
| FMC支持的声波组（TFM或PCI模式） |
脉冲回波：L-L、T-T和TT-TT Self-Tandem（自串联）：TT-T、TT-TTT、LL-L、LT-T、TL-T、TT-L和TL-L |
||||
| PWI支持的声波组（TFM或PCI模式） | 脉冲回波：L-L 和 T-T |
