NORTEC 700 涡流阵列探伤仪

NORTEC 700 涡流阵列探伤仪： 化繁为简，触手可及

NORTEC™ 700 涡流阵列探伤仪提供触手可及、高度集成的涡流检测解决方案，操控简便，采用新一代探头技术和高保真成像，用户可以快速熟悉操作方法，即使在严苛的检测条件下也能充满信心地开展工作。 NORTEC 700 涡流阵列探伤仪具有智能化、可扩展、经济实用的特点，提供三款产品。

• N700： 常规涡流检测 (ECT) 为单频配置
• N700D： 提供增强双频和螺栓孔检测功能，应用范围更广
• N700i： ECT 与高级涡流阵列 (ECA) 两种检测技术以及层检测

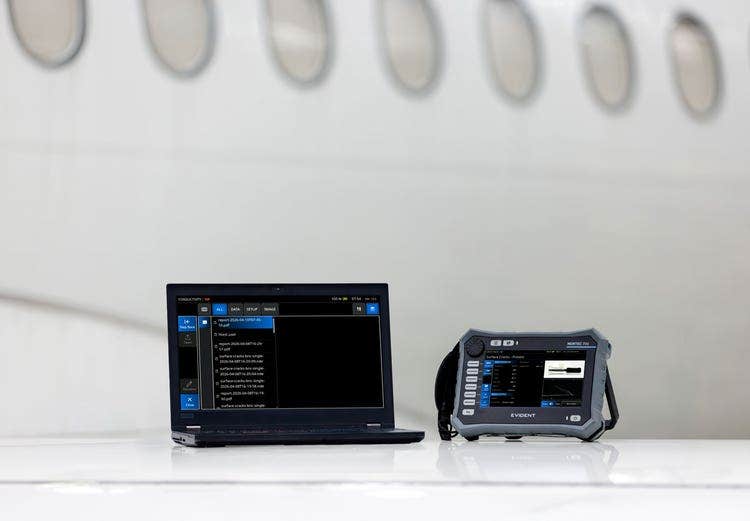

这三款产品均基于成熟的 NORTEC 600 系列，拥有同样简便易用的设计、简化的工作流程和数字生态系统兼容性，确保提供无缝培训，轻松实现仪器阵容的标准化。

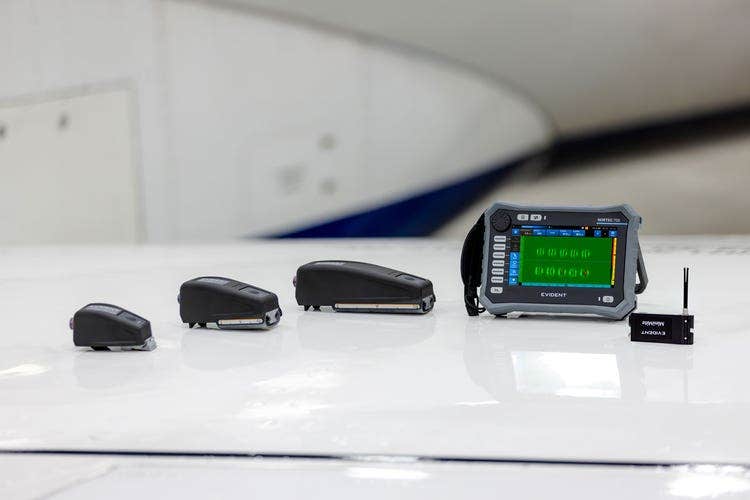

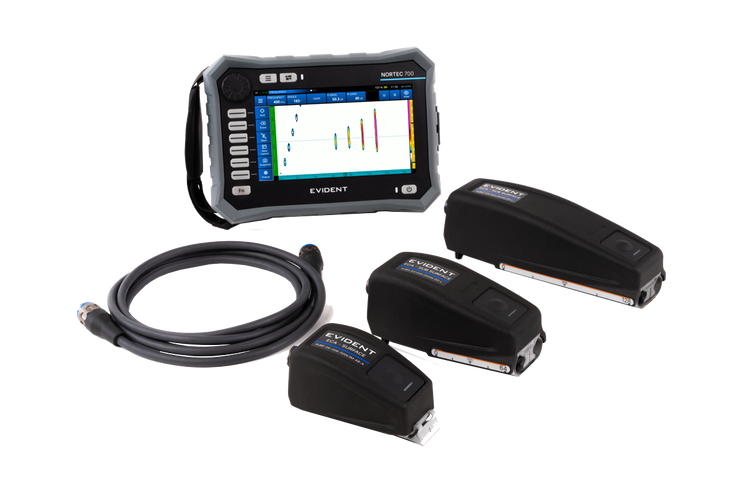

无缝化平台设计，提供 ECT 与 ECA 两种检测技术

NORTEC 700 同时提高常规 ECT 和高级 ECA 两种检测技术。 ECT 与 ECA 采用相同界面，便于用户切换，保持设置的一致性，用户无需使用两台单独的仪器。

螺栓孔检测和层检测

高级 自动 层检测和冻结模式为螺栓孔和多层检测带来更高的精度。

N700i 具有智能信号判读功能，能够准确地区分紧固件和背衬材料层响应与真正的缺陷响应，从而减少误报和返工。

缺陷查看器功*能利用直接孔洞视图和 MiniMite™ 扫查器叠加图像，简化缺陷定位。

_{*专利申请中}

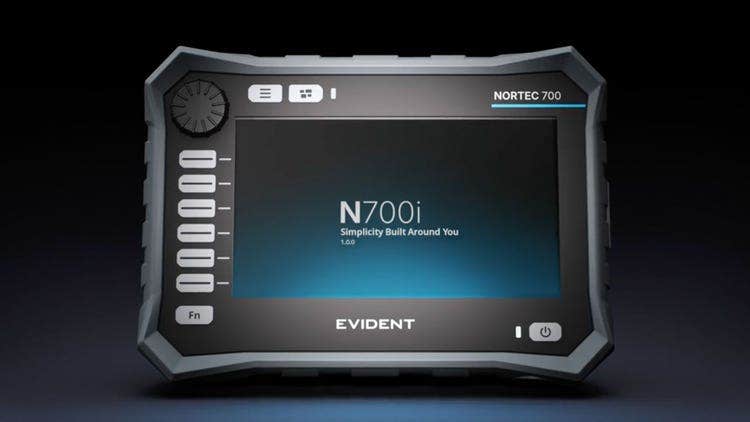

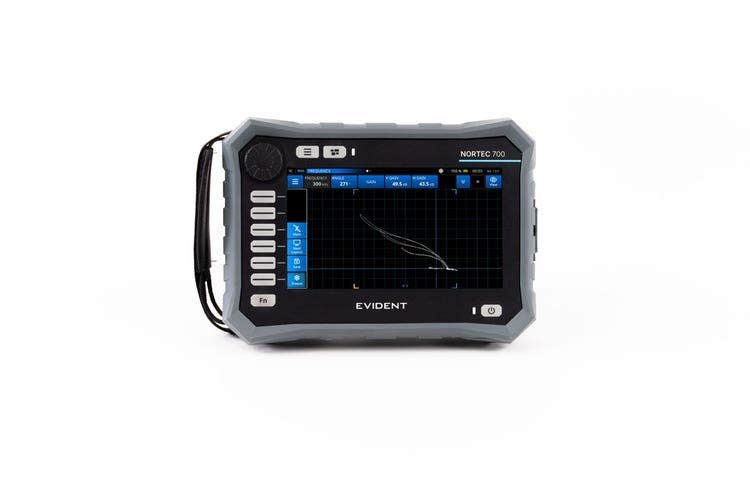

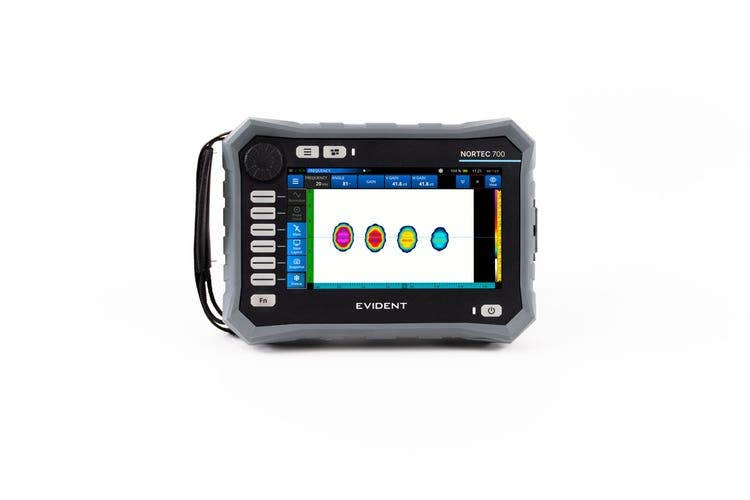

显示效果异常清晰，确保检测顺利进行

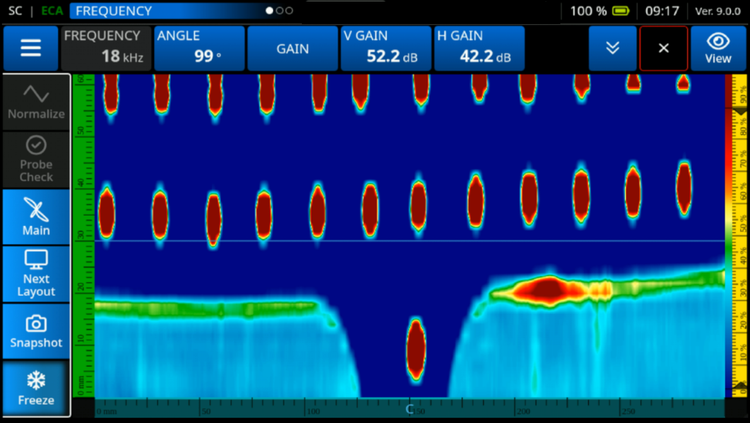

NORTEC 700 显示效果异常清晰，提高检测结果判读的速度与可靠性。 7 英寸高亮度、高分辨率显示屏，即使在阳光直射下也能清晰地显示读数，无论在室内还是室外都能提供一样清晰的显示效果。 增强色彩映射和实时成像技术，近表面缺陷和表面裂纹一览无余，即刻显现缺陷图案。

灵敏的操控界面，优化的对比度和亮度，精心设计每一个显示细节，显示精准，减少眼睛疲劳，检测简单高效。

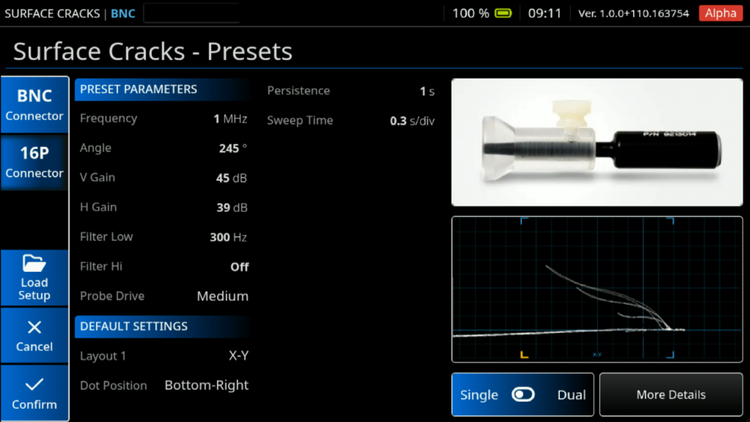

基于应用的智能化预设

NORTEC 700 采用引导式、直观的操作流程，无需复杂的检测设置。 针对所选探头和检测类型自动配置关键参数的预设值，避免主观臆断，设置仅需几秒即可完成。

预配置可以减少现场人员的培训工作，快速开始检测，确保参数优化以满足准确性和合规性要求。 这项内置智能技术可确保操作员和各班次之间检测的一致性，保障合规性，大幅降低操作员错误。

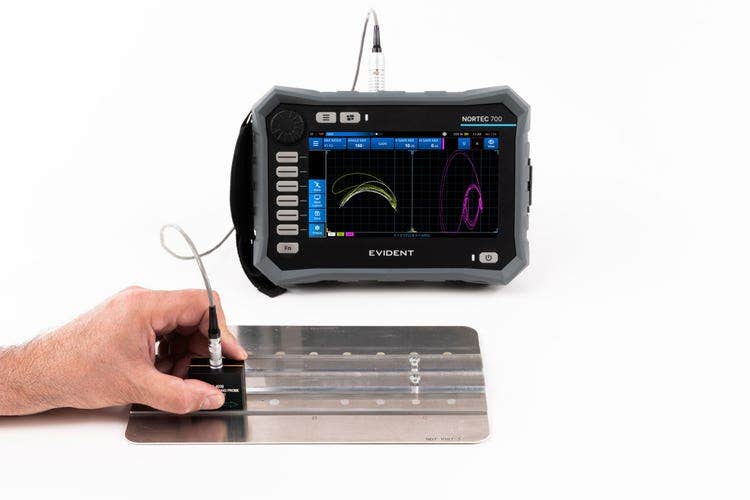

表面/近表面检测（N700、N700D、N700i）

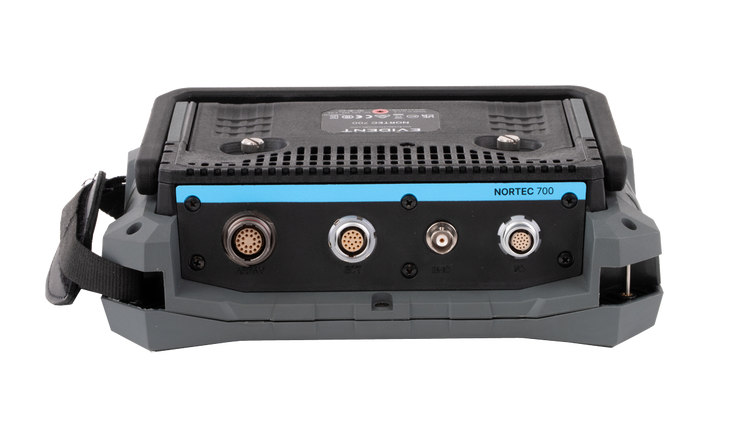

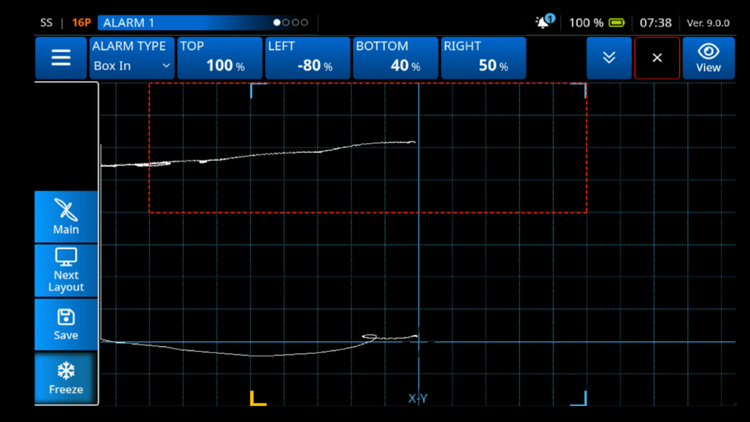

高性能电子元件和高清显示屏，为表面和近表面检测提供卓越的信号质量。 包含所有适用于中高频检测的标准功能： 其中包括阻抗图显示、10 × 10 栅格、扫频（带状图）、多种报警配置、自动提离等功能。 新增功能包括平衡点十字准线、细（扩展）栅格和网栅格，以及自动内部平衡线路（使用 BNC 接口时）。

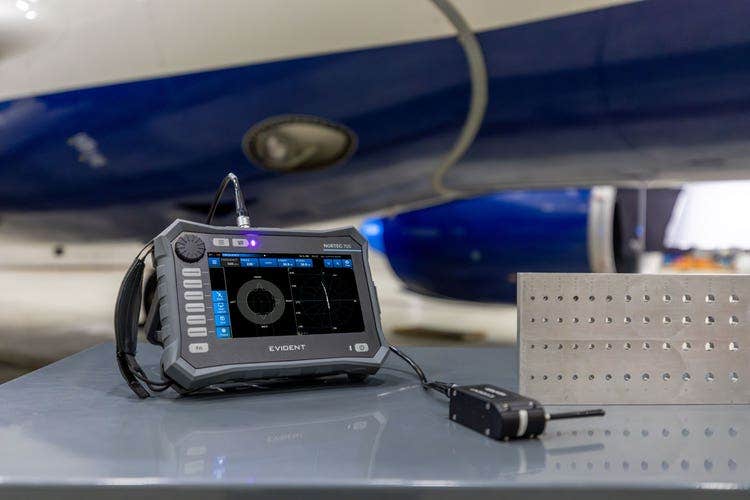

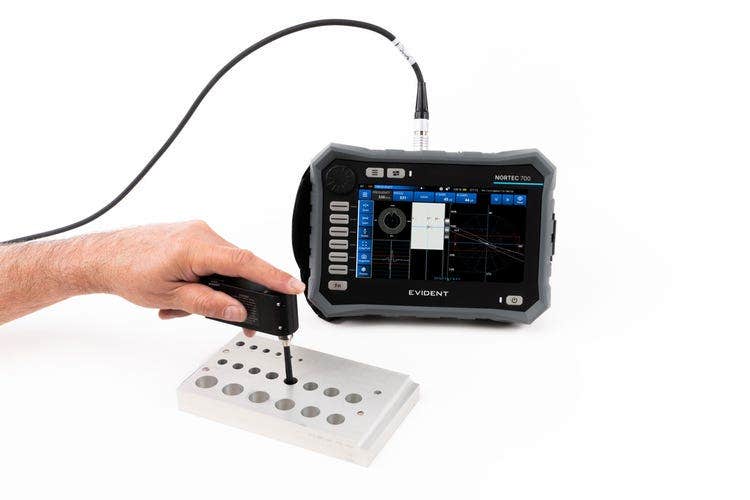

螺栓孔检测（N700D、N700i）

NORTEC 700 具有简化的配置和经过改进的滤波器系统，是一款用于螺栓孔（旋转扫查器）检测的理想仪器。 滤波器默认设置为“6 字形”响应信号。 用户根据自己的需要，还可将滤波器设置为“8字形”响应信号。 若要更简便地进行配置，操作人员还可以激活链接选项，这个选项可以根据扫查器的速度设置，自动调整滤波器设置。

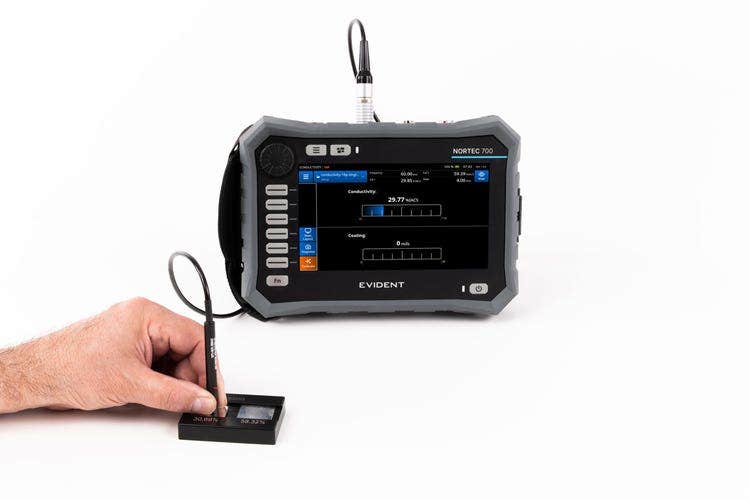

电导率和涂层厚度测量（N700、N700D、N700i）

NORTEC 700 的电导率模式提供简单明了的校准向导，向导中包含由用户定义的电导率和涂层厚度参考信息。 NORTEC 700 可以测量非铁磁性材料的电导率以及材料上薄如 0.64mm (0.025 in.) 的非导电性涂层的厚度。

关键孔检测（N700D、N700i）

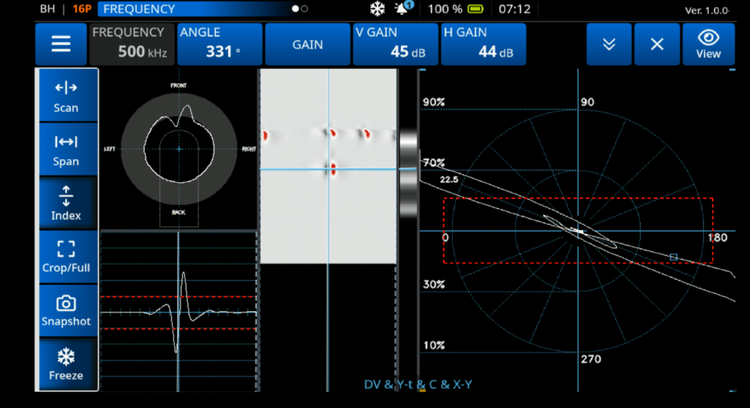

使用 NORTEC 700 对关键性孔洞进行检测，过程简便，结果可靠。 NORTEC 700 支持业界大部分螺栓孔扫查器、改进的 C-扫描瀑布图显示及层光标，可以轻松锁定位分层结构中的缺陷位置。 除了这些功能外，N700i 产品还包括层检测、缺陷查看器和 C 扫描显示。

双频检测（N700D、N700i）

多合一显示
多合一显示可为频率 1 通道、频率 2 通道及混合通道最多显示 3 个可配置的轨迹。 每个通道可被显示为阻抗图或带状图，可以对每个显示位置进行独立控制。

实时读数
借助实时读数参数，用户可以在仪器的标准模式或全屏模式下，从几个信号测量值中最多选择两个，实时显示在屏幕上。 显示各种测量值，用于判定信号的不同波幅和相位角特征。

• 选择 3 种峰到峰波幅测量值（水平、垂直或量级）
• 从平衡点计算的最大水平或垂直距离
• 峰峰值信号的角度（相位）测量值

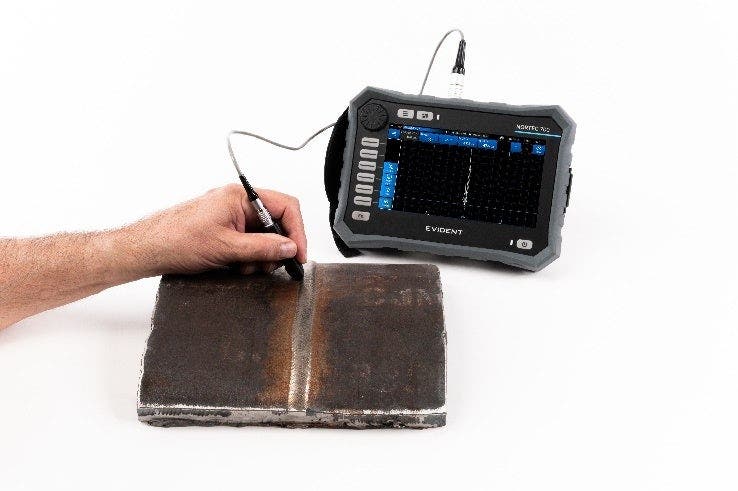

焊缝检测（N700、N700D、N700i）

NORTEC 700 涡流阵列探伤仪机型小巧便携、坚固耐用， 是适用于在恶劣环境中进行焊缝检测的理想设备
