Korrosionsdarstellung bei Kohlenstoffstahl mit dem RollerFORM Scanner

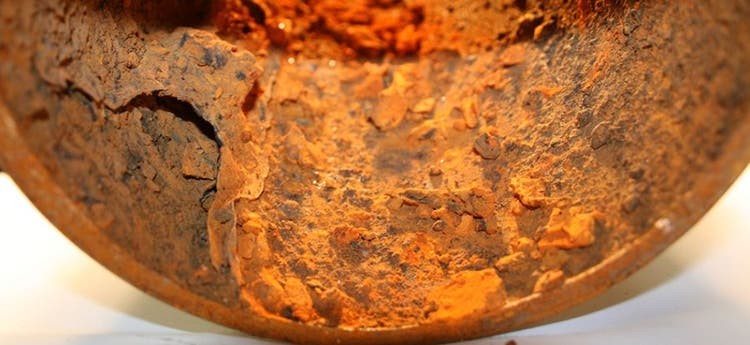

Korrosion an einem Rohr aus Kohlenstoffstahl, die mit einem Scanner dargestellt werden kann (Beispiel)

Korrosion an einem Rohr aus Kohlenstoffstahl, die mit einem Scanner dargestellt werden kann (Beispiel)

Zusammenfassung

Die Korrosionsdarstellung ist eine Prüfmethode zur Zustandsüberwachung von Kohlenstoffstahl. Olympus bietet eine Auswahl an verschiedenen Produkten, die für die Korrosionsdarstellung Phased-Array-Ultraschall einsetzen. Um die Auswahl an diesen Lösungen zu erweitern, hat Olympus für die Durchführbarkeit von Korrosionsdarstellungen an Kohlenstoffstahl den RollerFORM Scanner in Verbindung mit einem OmniScan Prüfgerät getestet und bewiesen.

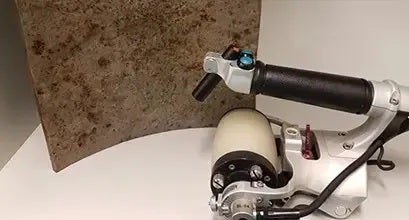

Der RollerFORM Scanner wurde wegen seines einzigartigen weichen Rollenbelags eingesetzt, der eine tauchtechnikartige Ultraschallprüfung von hoher Qualität bietet. Er benötigt nur wenig Koppelmittel und Druck für hervorragendes Ankoppeln und ein starkes Signal, selbst bei schwierig zu prüfenden Bereichen.

Die Eignung des RollerFORM Scanners für die Korrosionsdarstellung wurde durch eine Reihe an Tests demonstriert:

• Auflösung nahe der Oberfläche
• Nachweis kleinster Fehler
• Maximale Oberflächentemperatur
• Prüfung von Rohren in Achsrichtung
• Prüfung einer korrodierten Probe

Herausforderungen

Die Einschränkungen dieser häufig eingesetzten Technologien verdeutlichen, dass ein Bedarf an einem einfachen und schnellen Verfahren für die Prüfung von mittelgroßen Bereichen ohne Wasserzirkulationssystem bestand.

Testergebnisse

Alle Tests wurden am Kreisscheibenreflektor mit einem Durchmesser von 3,175 mm mittels eines Scan mit 0°-Longitudinalwelle mit vier Elementen für jede Sendemodulierung durchgeführt. Die Scan-Auflösung betrug 1 mm × 1 mm mit einem Schallbündel, das eine Fläche von 48,5 mm abdeckt.

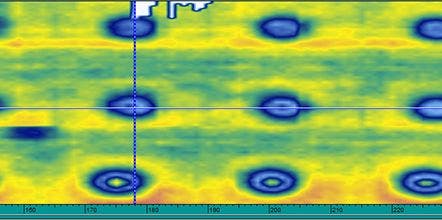

Unter optimalen Testbedingungen war eine Auflösung nahe der Oberfläche von 2,75 mm möglich. Bei regelmäßigem Einsatz konnte eine Auflösung nahe der Oberfläche von 3 mm an Kohlenstoffstahl erwartet werden. Nicht so tief liegende Defekte konnten durch das C-Bild der Amplitude erkannt werden (siehe untenstehende Abbildung). Auf diese Weise erfolgte die Darstellung der Schallschwächung von einem Rückwandecho eines nicht tief liegenden Defekts. Eine präzisere Prüfmethode (wie mit dem DLA-Sensor, HydroFORM Scanner oder Dickenmesser) wird empfohlen, um tiefer liegende Fehler, kritische Defekte, zu ermitteln.

Nachweis kleinster Fehler

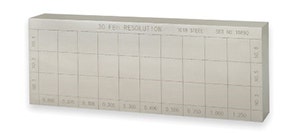

Höhere Frequenzen werden gewöhnlich für die Erkennung von kleineren Defekten bevorzugt. Da Polymere dazu neigen hohe Frequenzen zu filtern, wurde festgelegt, dass der RollerFORM Scanner mit einer Sensorfrequenz von bis zu 5 MHz betrieben werden kann. Um festzustellen, welchen kleinsten Defekt der Scanner erkennt, wurden Tests mittels eines Justierkörpers mit 30 Kreisscheibenreflektoren durchgeführt.

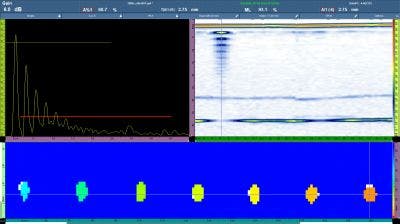

Die untenstehende Abbildung zeigt das C-Bild der Dicke mit den erkannten Reflektoren bei 1,980 mm und 3,175 mm (2. und 3. Reihe). Nur die kleinsten Reflektoren bei 1,175 mm wurden nicht mit dieser Methode erkannt. Doch es war möglich den Reflektor mit dem kleinsten Durchmesser mittels der gleichen Methode, bestehend aus OmniScan Prüfgerät und C-Bild der Amplitude, zu erkennen. Mit einem anderen Verfahren (wie mit HydroFORM Scanner oder DLA-Korrosionssensor) könnten kritische Bereiche auch abgetastet werden.

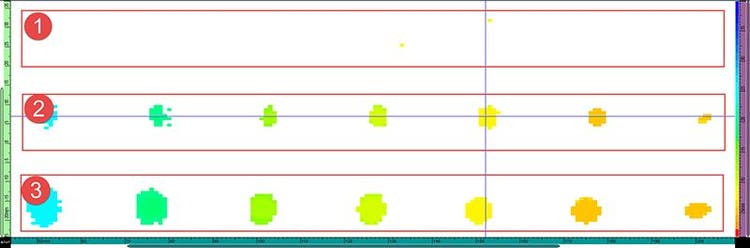

Nachweis kleinster Fehler mittels eines C-Bilds der Dicke

Temperatur-Prüfung

Prüfungen des Rohrs in Achsrichtung

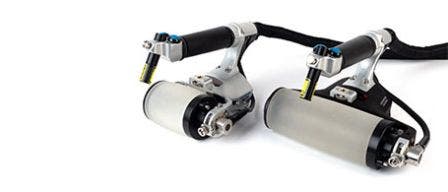

Der RollerFORM Scanner erwies sich als nützlich für langes Abtasten von Rohren in Achsrichtung. Mit seinem weichen Rollenbelag und den zwei anpassbaren Mittelrollen konnte der Scanner auf gekrümmten Oberflächen mit einem minimalen Durchmesser von 102 mm und auf flachen Oberflächen eingesetzt werden. Die Sendemodulierungen wurden direkt im Prüfgerät OmniScan mit der Software MXU 4.4 (oder neuere Versionen) generiert. Mittels des Assistenten für das Prüfteil und die Schweißnaht konnte die gekrümmte Oberfläche und das Abtasten in Achsrichtung eingestellt werden. Das OmniScan Prüfgerät konnte dann die Schallbündel automatisch generieren, welche lotrecht zur Prüfteiloberfläche ausgerichtet waren.

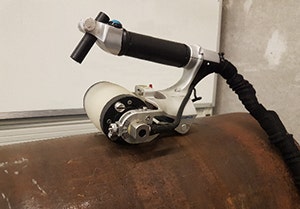

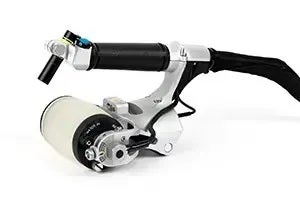

Abtasten mit RollerFORM Scanner in Achsrichtung (links), Prüfung (mittig) und anpassbare Mittelrollen (rechts)

Prüfung einer korrodierten Probe

Das Prüfteil stammte von einem Rohr mit einem Durchmesser von 508 mm und einer Wanddicke von 9 mm. Das Prüfteil wies einen starken Korrosionsbefall an der Innenseite und einen schwachen Korrosionsbefall an der Außenseite auf. Die Prüfung erfolgte in Umfangsrichtung des Prüfteils (auf der Außenoberfläche). Die Oberfläche wurde mit einer Auflösung von 1 mm × 1 mm geprüft.

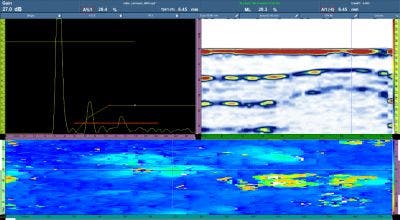

Korrosion war deutlich im S-Bild und C-Bild zu erkennen (siehe Abbildung rechts unten). Die blaue Färbung im C-Bild repräsentiert die nominelle Dicke. Der Schweregrad der Korrosion wurde in den Farben gelb bis rot wiedergegeben, die mit einer konfigurierbaren Farbpalette festgelegt wurden.

Zusammenfassung

Der RollerFORM Scanner erwies sich als nützliches Hilfsmittel für die Korrosionsdarstellung von Kohlenstoffstahl, trotz akustischer Einschränkung auf eine Auflösung nahe der Oberfläche von 3 mm und auf eine minimale erkennbare Fehlergröße von 2 mm. Die Anwendung verlief schnell und problemlos und ein Wasserzirkulationssystem war nicht erforderlich. Die Prüfung erfolgte schnell über Prüfbahnen in Achsrichtung des Rohrs.
