Bei der Entwicklung des AxSEAM Scanners wurde die Situation des Prüfers im Außeneinsatz berücksichtigt. Unser Ziel: Die Prüfung von Pipelines so einfach wie möglich zu machen und häufige Probleme, die Prüfer verlangsamen und die Arbeit erschweren, zu beseitigen.

Der AxSEAM Scanner erfüllt die Anforderungen von Prüfern für die Prüfung von Pipelines

Zusammen mit Pipeline-Prüfern haben wir eine Liste von Problemen zusammengestellt, die bei der Prüfung von Längsschweißnähten und Umfangsschweißnähten mittels Phased-Array-Ultraschallprüfung (PAUT) und Flugzeitbeugung (TOFD) auftreten. Die Funktionen des AxSEAM Scanners bieten eine direkte Lösung für diese Probleme.

1. Robuste, werkzeuglose Sensorhalterungen verhindern, dass der Sensor sich löst und sich verkantet

Zuerst hat unser Designteam das Problem der unzuverlässigen und komplizierten Sensorhalterungen gelöst. Die Sensorhalterungen des AxSEAM Scanners wurden komplett neugestaltet, um die Sensorinstallation, die Anpassung des Index-Offsets und die Erfassung zuverlässiger Ultraschalldaten zu vereinfachen.

Wesentliche Verbesserungen:

• • Eine Verriegelung hält die Halterung während der Handhabung von Sensor und Vorlaufkeil hoch.
  • Sie sind federbelastet und schwenkbar, um ein ungewolltes Bewegen und Verkanten des Sensors während der Prüfung zu verhindern und so eine konstante Ankopplung zu gewährleisten.

Nur in der Praxis können Sie die Verbesserungen der Anpassungen schätzen. In diesem Olympus Around the World video stellt Brandon Reitz, Senior Applications Engineer, das Produkt vor:

Erfahren Sie mehr

Die Sensorhalterungen sind flexibel, stabil und haltbar. PAUT-Prüfer, die den Scanner im Außeneinsatz verwendet haben, haben seine Robustheit bemerkt. Er wurde so gebaut, um den rauen Prüfanforderungen von Pipelines standzuhalten.

2.Verbesserte Prüfeffizienz und kein erneutes Prüfen

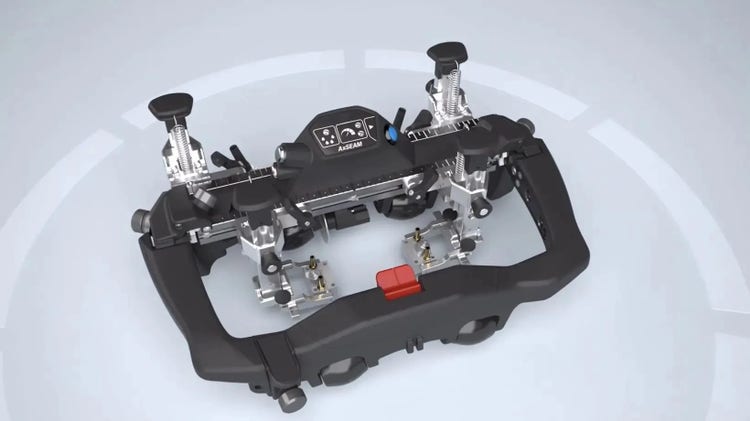

Eine weitere einzigartige Innovation des AxSEAM Scanners ist das ScanDeck Modul. Das Modul, das wie ein Dashboard in der Mitte platziert wird, verfügt über Warnleuchten bei einer zu hohen Prüfgeschwindigkeit und fehlendem Koppelmittel. So wird sichergestellt, dass die erfassten Daten zuverlässig sind und keine Daten übersehen werden. Da Prüfer den Scanner im Auge behalten können und zur Validierung nicht auf das Erfassungsgerät schauen müssen, läuft der Prüfvorgang viel reibungsloser ab.

Die Magneträder mit Gummibeschichtung halten Scanner am Rohr und ermöglichen eine gleichmäßige Bewegung, wodurch der Kraftaufwand für den Prüfer reduziert wird.

Dieses Video bietet einen Überblick über die praktischen Funktionen des AxSEAM Scanners, die die Arbeit von Pipeline-Prüfern erleichtern sollen:

Erfahren Sie mehr

3.Leichter Übergang zwischen Längsschweißnähten und Rundschweißnähten und bei unterschiedlichen Rohrdurchmessern

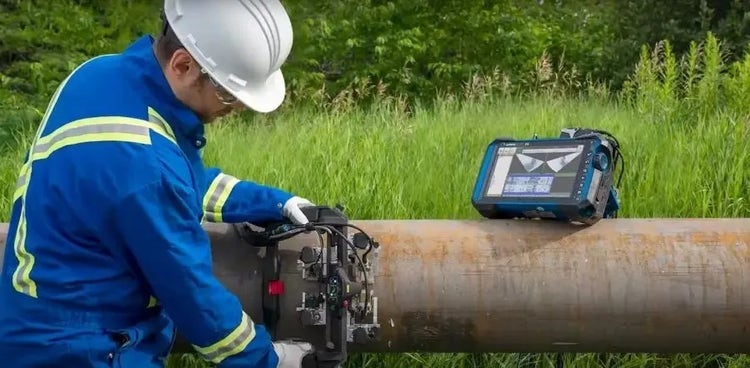

Der AxSEAM Scanner ist möglicherweise der einzige Scanner, den ein Prüfer im Außeneinsatz dabeihaben muss. Werkzeuglose Anpassungen beschleunigen:

• • Anpassung an unterschiedliche Rohrdurchmesser; und
  • Umschaltung zwischen der Prüfung von Längsschweißnähten und Umfangsnähten.

Prüfer können mit dem AxSEAM Scanner viele Rohrdurchmesser prüfen:

• • Längsschweißnaht: Rohre ab AD 152,4 mm (6 Zoll) AD bis zu flachen Metallplatten.
  • Umfangsschweißnähte: Rohre ab AD 114 mm (4,5 Zoll) mit 2 Sensoren ab AD 254 mm (10 Zoll) mit 4 Sensoren.

Vier Sensorhalterungen ermöglichen eine schnelle PAUT- und TOFD-Prüfung sowie eine TFM-Prüfung (Total Focusing Method) von spezifischen Stellen, ohne dass die Sensoren gewechselt werden müssen.

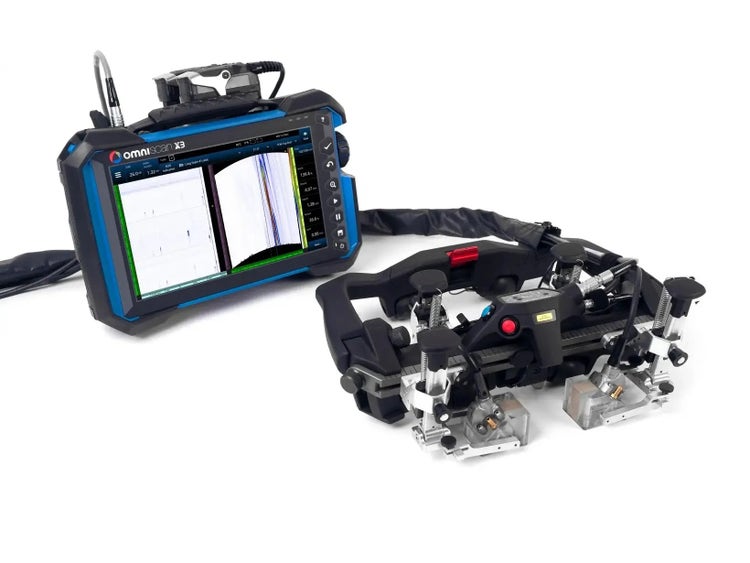

Bei Verwendung des OmniScan X3 Phased-Array-Prüfgeräts kann der AxSEAM Scanner PAUT-, TOFD- und TFM-Prüfungen mit denselben Sensoren durchführen.

Diese Vielseitigkeit trägt auch zur Lösung von Problem Nr. 4 bei.

4.Eliminieren Sie umständliche, übermäßig komplizierte Geräte

Wie Brandon Reitz in seinem Video „Effiziente Prüfung von Längsschweißnähten“ sagt, verfügt der AxSEAM Scanner über ein „robustes, ergonomisches Design, das leicht und einfach zu handhaben ist.”

Der AxSEAM Scanner mit Zubehör passen perfekt in einen kompakten Koffer. Damit hat der ZfP-Prüfer alles, was er braucht, um eine PAUT-Prüfung von zuverlässig durchzuführen, ohne dass er mit sperrigen Geräten belastet wird, sei es vor Ort oder auf dem Weg zwischen zwei Aufträgen..

Die optimierte Portabilität, Vielseitigkeit und Einfachheit dieses Scanners können am besten in der Praxis festgestellt werden. Für eine Produkt-Demonstration kontaktieren Sie noch heute Ihren zuständigen Olympus Vertreter.
