HydroFORM halbautomatischer Scanner
Der teilautomatisierte HydroFORM Scanner ist eine einfach zu nutzende PA-Prüflösung auf zwei Achsen und ermöglicht eine schnelle und zuverlässige hochauflösende Datenerfassung von großen Prüfoberflächen. Er besitzt Weggeber der X- und Y-Achse, ein einzigartiges Wasservorlaufstreckensystem, eine Ankoppelkontrolle und Positionsanzeigen, um die Raster-Prüfung zu erleichtern.
Der teilautomatisierte HydroFORM™ Scanner ist eine einfach zu nutzende Phased-Array-Lösung (PA) mit Weggebern auf 2 Achsen für eine schnelle und zuverlässige Darstellung der Wanddicke und Erkennung von Wandmittenfehlern durch die Erfassung hochauflösender Prüfdaten großer Oberflächen in kürzester Zeit. Während das HydroFORM Standardpaket mit dem bewährten Phased-Array-Linear-Sensor mit integriertem Immersionssystem ausgestattet ist, können Sie jetzt auch eine Dual-Array-Sensor-Konfiguration auswählen. Beide Optionen ermöglichen eine Auflösung von bis zu 1 mm × 1 mm.
Um die Produktivität der Raster-Prüfung zu optimieren, ist das HydroFORM System mit mehreren effizienzsteigernden Funktionen ausgestattet:
- Integrierte Weggeber der X- und Y-Achse
- Intelligente Taktgeber-Taste
- Anzeigen zur Position und Ankopplung
- Kontrolle der Prüfgeschwindigkeit
- Effizienter Mechanismus zur Luftblasenentfernung (mit I8 Linear Sensor)
- Einfach zu positionierende magnetische Räder (mit REX2 DLA Sensor)
- Bremssystem
Diese PA-Lösung ist leicht an Krümmungen mit einem Außendurchmesser von 4 Zoll (101 mm) und größer anpassbar und erleichtert viele Anwendungen, wie:
- Überwachung der Wanddickenabnahme aufgrund von Korrosion, Abrasion und Erosion
- Erkennung von Schäden in der Wandmitte, wie z. B. wasserstoffinduzierter Blasenbildung oder herstellungsbedingter Lamination, und die Unterscheidung dieser Anomalien von der Wanddickenabnahme.

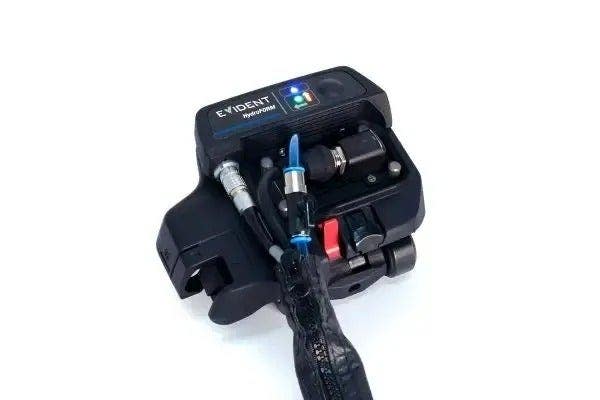

Leistungsstarke Korrosionsdarstellung von rauen und unebenen Flächen

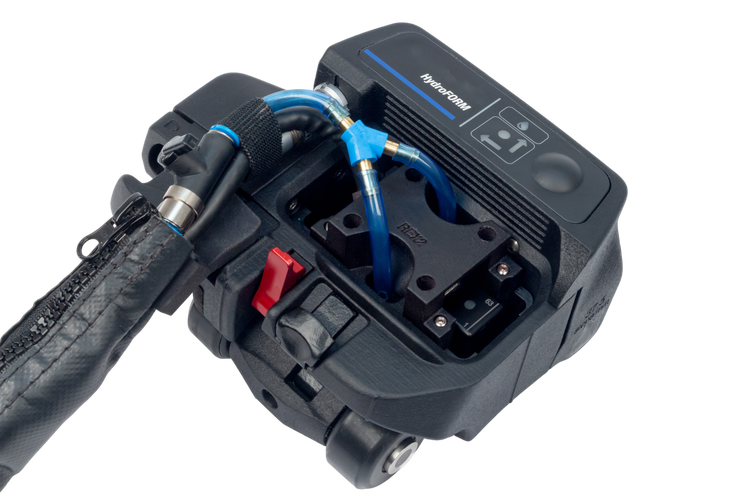

Phased-Array-Prüfung in Tauchtechnikqualität ohne Probleme hinsichtlich der Wasserankopplung. Der HydroFORM Scanner mit dem einzigartigen Wasserstreckenvorlaufsystem für geringen Wasserfluss und mit anpassbaren Schaumstoffdichtungen an die Oberfläche eliminiert die Notwendigkeit von Vorlaufkeilen.
Weitere innovative Features des HydroFORM Koppelmittelsystems:
- LED zur Ankoppelkontrolle zeigt an, wenn die Wasserzufuhr zu niedrig ist
- Dichtungsschutz zur Verlängerung der Haltbarkeit
HydroFORM Polymer System: Korrosionskartierung über wassergekoppelte Inspektionen hinaus
Das HydroFORM-PolymerSystem erweitert den Inspektionsbereich des HydroFORM-Scanners, indem es die herkömmliche Wasserverzögerungsleitung durch eine speziell entwickelte Polymerverzögerungsleitung ersetzt. Diese innovative Option ermöglicht eine zuverlässige Korrosionskartierung bei Temperaturbedingungen und in Inspektionsumgebungen, in denen die Verwendung einer Wasserverzögerungsleitung schwierig, unpraktisch oder unmöglich ist.
Aufbauend auf der bewährten Leistung und Benutzerfreundlichkeit des HydroFORM-Scanners ist das Polymersystem in zwei spezialisierten Formulierungen erhältlich, die entweder für Hochtemperatur- oder Tieftemperaturinspektionen optimiert sind und den Betriebsbereich von HydroFORM von −20 °C bis 175 °C (−4 °F bis 347 °F).
Während die herkömmliche Wasserverzögerungsleitung nach wie vor die bevorzugte Lösung für raue, unebene oder stark unregelmäßige Oberflächen darstellt, bietet das Polymersystem erhebliche Vorteile für:
• Inspektionen im laufenden Betrieb, bei denen eine Kühlung der Anlagen unerwünscht oder unmöglich ist.
• Kalte Prozessanlagen und Außenanlagen, die bei Temperaturen unter dem Gefrierpunkt betrieben werden.
• Inspektionsumgebungen, in denen der herkömmliche Betrieb mit Wasserzufuhr schwierig oder unpraktisch ist
• Seilzugangs- und Höheninspektionen, bei denen der Verzicht auf eine kontinuierliche Wasserzufuhr den Einsatz vereinfacht
Innovative Polymer Delay Line Technologie
Das HydroFORM-PolymerSystem kombiniert eine leistungsstarke Polymer-Verzögerungsleitung mit einer Schutzmembran, um eine zuverlässige UltraschallLeistung zu gewährleisten und viele der herkömmlichen Nachteile polymerbasierter Verzögerungsleitungen zu überwinden.
Während die Polymerverzögerungsleitung sorgfältig ausgewählt wurde, um optimale akustische Leistung zu bieten, sorgt die Schutzmembran für eine gleichmäßige Kopplung und dient als Schutzbarriere, die den direkten Kontakt zwischen dem Polymer und der Prüfoberfläche verhindert. Diese Konstruktion beseitigt das Risiko, dass das Polymer während des Scannens an der Oberfläche haften bleibt oder sich daran abnutzt, und verbessert so sowohl die Haltbarkeit als auch die Bedienbarkeit.
Zuverlässige Korrosionskartierung an heißen Bauteilen bis zu 175 °C (347 °F)
Mit steigenden Temperaturen wird die Verwendung von wasserbasierten Verzögerungsleitungen zunehmend schwieriger. Bei Oberflächentemperaturen nahe 100 °C kann Wasser sieden und Dampfblasen erzeugen, die die Ultraschallübertragung stören und die Datenqualität mindern.
Das HydroFORM-Hochtemperatur-PolymerSystem ersetzt Wasser durch einen speziell formulierten, hitzebeständigen Polymer und ermöglicht zuverlässige Korrosionskartierung auf Oberflächen bis zu 175 °C (347 °F) mit bis zu 30 Minuten Scanzeit zwischen den Abkühlvorgängen.
Niedertemperatur-Inspektionen bis −20 °C (−4 °F)
Wasserbasierte Verzögerungslinien sind auch in kalten Umgebungen nur bedingt einsetzbar, da Einfrieren einen zuverlässigen Betrieb verhindert.
Um dieser Herausforderung zu begegnen, verwendet Evident ein speziell abgestimmtes Niedertemperaturpolymer mit optimierten akustischen Eigenschaften, das gezielt für Inspektionen im Kälteeinsatz entwickelt wurde. Diese Konfiguration ermöglicht Inspektionen von −20 °C (−4 °F) bis 50 °C (122 °F). Mühelose hochauflösende

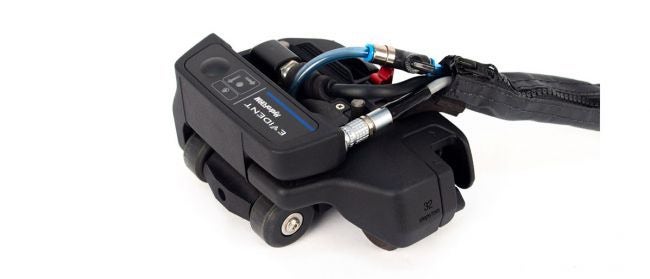

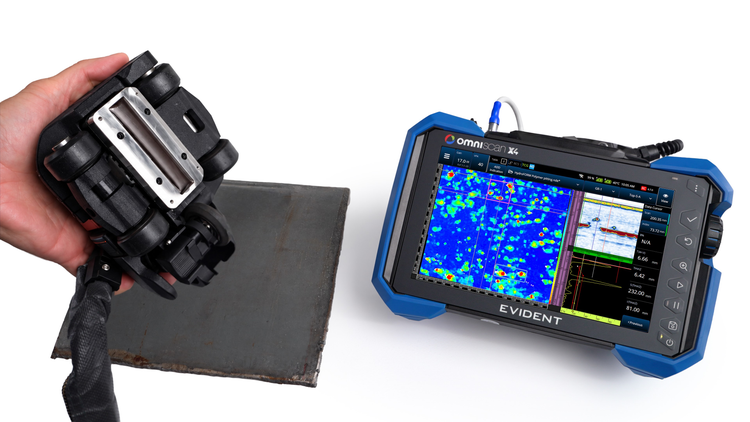

Korrosionsdarstellung mit dem REX2 DLA-Sensor
Mit dem REX2 DLA (Dual Linear Array) Sensor kann die Vielseitigkeit und Effizienz bei der Korrosionsdarstellung mit dem HydroFORM Scanner verbessert werden.
- Erkennen Sie komplexe Fehler näher an der Oberfläche dank der hohen oberflächennahen Auflösung, die durch abgewinkelte Sender-Empfänger-Arrays ermöglicht wird.
- Optimiert für Phased Coherence Imaging (PCI) und Total Focusing Method (TFM), wodurch die Erkennung von Korrosionsmechanismen, wie H2S, verbessert wird.
- Aufhängungssystem mit solider Vorlaufstrecke macht eine externe Wasserpumpe überflüssig und erleichtert schwer zugängliche Prüfungen, z. B. Prüfungen mit Seilzugangstechnik in der Höhe.
- Die Radstabilisierung ermöglicht ein gleichmäßigeres Scannen (im Vergleich zu einem Carbid-System).
- Die 64 mm große aktive Fläche und die größere Abdeckung (64 duale Elemente oder 32 duale Elemente) beschleunigen die Datenerfassung und ermöglichen das Scannen mit automatisierten Scannern mit hohem Durchsatz, wie dem motorgesteuerten MapROVER Scanner und dem ferngesteuerten SteerROVER Scanner.

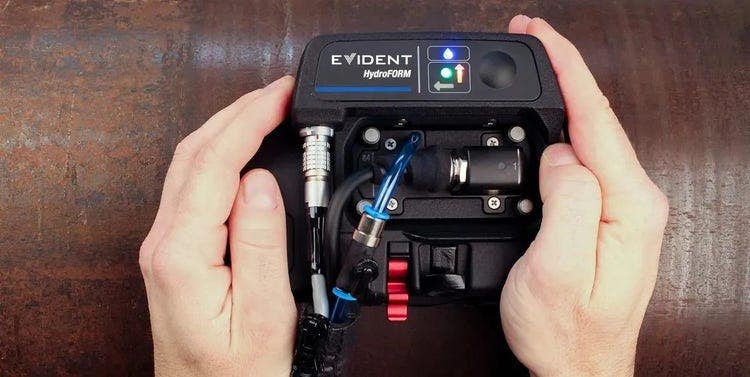

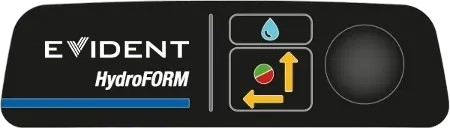

ScanDeck Modul
Integrierte Bedienelemente und Statusanzeigen
Das ScanDeck Modul ist ein Bedienfeld, das sich direkt in Ihrem Blickfeld befindet, während Sie den HydroFORM Scanner bedienen. Mit einer kombinierten Lösung aus dem HydroFORM Scanner und dem OmniScan X4 Prüfgerät profitieren Sie von allen Funktionen des ScanDeck Moduls.
Bedienelemente:
- Starten der Prüfung über das OmniScan X4 Prüfgerät
- Umschalten zwischen Guided und Freehand Modus
- Umschalten zwischen der Prüfung auf der Index- und Scan-Achse
LED-Anzeigen:
- Anzeige der Prüfrichtung
- Anzeige zur Ankoppelkontrolle
- Anzeige bei überschrittener Prüfgeschwindigkeit
- Aktiver Weggeber (X- oder Y-Achse)
Eine Phased-Array-Komplettlösung

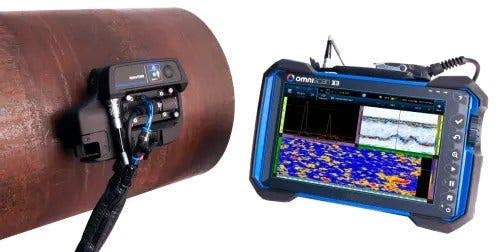

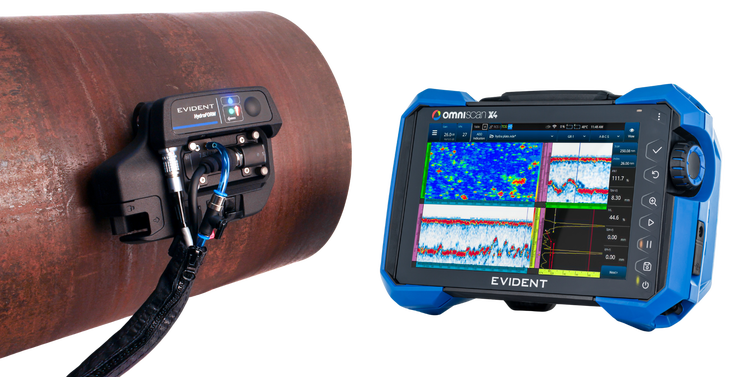

HydroFORM Scanner und OmniScan X4 Multitechnologie-Prüfgerät
Durch die Kombination eines Wasservorlaufstreckensystems mit der Blendensynchronisierung für Ankoppelechos der OmniScan X4 Software bietet der HydroFORM Scanner eine hervorragende Signalqualität, zuverlässige Messungen der Restwanddicke und eine enorm verbesserte Darstellung von Fehlern im Vergleich zum herkömmlichen UT
Konfigurationen

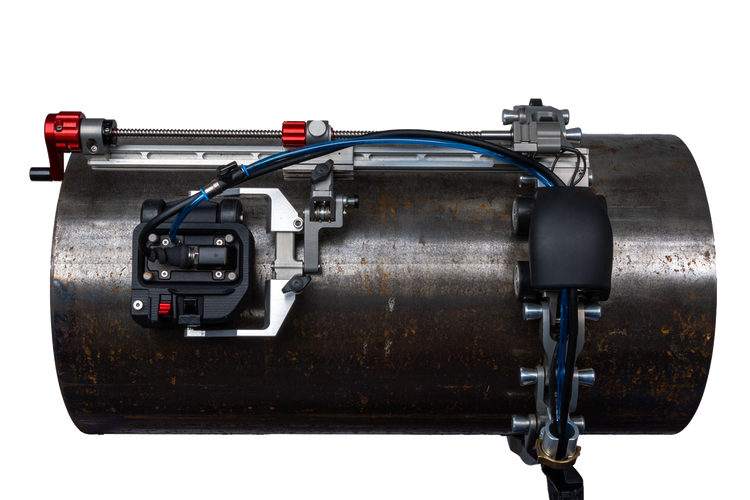

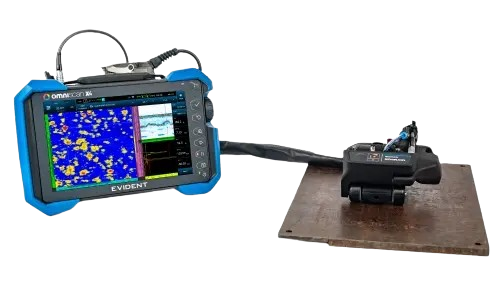

Manuell mit Weggeber
Der HydroFORM Scanner ist eine einfach zu nutzende PA-Prüflösung auf zwei Achsen und verfügt über integrierte Wegegeber der X- und Y-Achse.
Teilautomatisiert

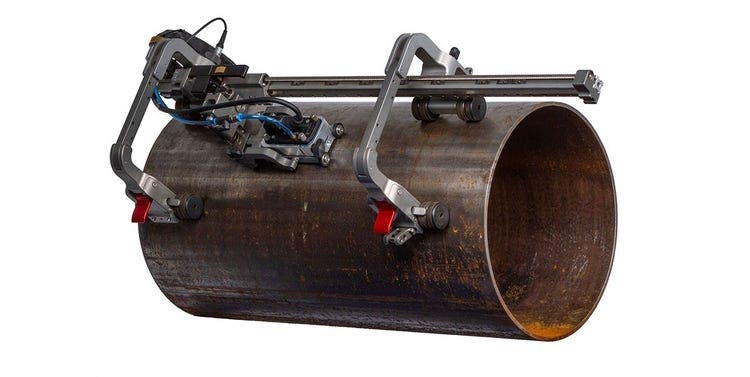

HydroFORM montiert auf einem MapSCANNER.
Automatisiert

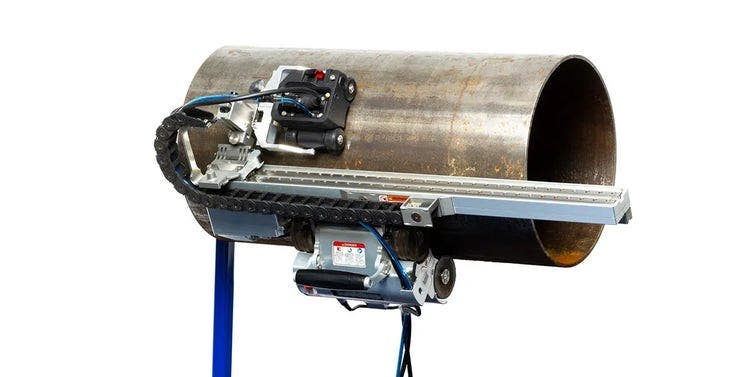

Der motorgesteuerte MapROVER Scanner und der HydroFORM Scanner ermöglichen automatisierte Korrosionsdarstellungen auf 2 Achsen mit hoher Erfassungsrate.

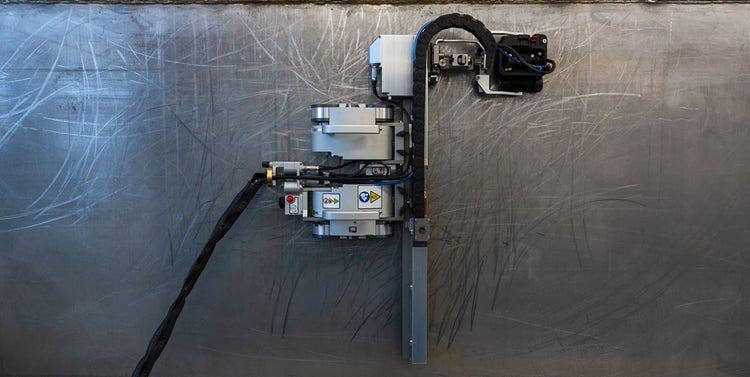

Mit dem ferngesteuerten motorgesteuerten SteerROVER Scanner und dem HydroFORM Scanner können PA-Korrosionsdarstellungen an schwer zugänglichen Stellen durchgeführt werden.
Technische Angaben
| HydroFORM (Wasser) | HydroFORM (Polymer) | HydroFORM-HT (Polymer) | DLA Korrosion | DLA Korrosion | |
| Phased-Array-Sensor | 7.5L64-I8-P (linear) | 7.5L64-I8-P (linear) | 7.5L64-I8-S (Linear) |
REX2 (Dual) |
REX2-1DEG (Dual) |
| Material der Vorlaufstrecke | Wasser | Blaues Polymer | Schwarzes Polymer | Rexolite | Rexolite |
| Höhe Vorlaufstrecke | 14 mm oder 38 mm | 14 mm | 14 mm | 7,5 mm | 7,5 mm |
| Dachwinkel | – | – | – | 5° | 1° |
|
Empfohlene maximale Prüfdicke (Zoll Stahl) |
50 mm oder 150 mm | 50 mm | 50 mm | 30 mm | 95 mm |
| Typische Auflösung nahe der Oberfläche (1/8 Zoll KSR) | 1,5 mm | 2 | 2.5 | 1 mm | 1 mm |
| Mindestoberflächentemperatur (°C) | 5 | -20 | -20 | -20 | -20 |
| Maximale Oberflächentemperatur (°C) | 90 | 50 | 175 | 50 | 50 |
| Empfohlene Anwendung | Raue und unebene Oberfläche |
Reduziertes Koppelmittel Niedrige Temperatur |
Reduziertes Koppelmittel Hohe Temperatur |
Reduziertes Koppelmittel Oberflächennahe Auflösung (Standarddicke) |
Reduziertes Koppelmittel Oberflächennahe Auflösung (dicke Materialien) |
| Prüfbereich | AD: 4 Zoll und mehr. ID: 10 Zoll und größer (16 Zoll mit Weggeber der Index-Achse) | ||||
