45MG Ultraschalldickenmessgerät
Das 45MG ist ein hochmodernes Ultraschall-Dickenmessgerät mit Standard-Messfunktionen und Softwareoptionen. Dieses einzigartige Dickenmessgerät ist mit all unseren Sender-Empfänger-Messköpfen und Einzelschwinger-Messköpfen kompatibel.
45MG
Überblick
Ultraschalldickenmessgerät 45MG: Einfache Bedienung, robust und zuverlässig
Das 45MG ist ein erweitertes Ultraschalldickenmessgerät mit Standard-Messfunktionen und Softwareoptionen. Diese einzigartigen Dickenmessgeräte sind mit allen Evident Messköpfen für Einzelschwinger- und Sender-Empfänger-Technik kompatibel, was diese Geräte zu einer Universallösung für nahezu jede Anwendung der Dickenmessung macht.
Standard-Features
Das 45MG Dickenmesser ist in seiner Grundkonfiguration einfach und unkompliziert zu bedienen und erfordert eine minimale Prüferschulung, um die meisten Anwendungen durchführen zu können. Mit den optionalen Software-Erweiterungen und den passenden Messköpfen wird das 45 MG zu einem erweiterten Gerät, das typischen Einstiegsgeräten aufgrund seiner großen Einsatzvielfalt deutlich überlegen ist. Die meisten Optionen können bei Erwerb oder später, je nach Bedarf, hinzugefügt werden.
- Kompatibel mit der gesamten Palette von Sender-Empfänger-Messköpfen von Evident für die Dickenmessung an korrodiertem Metall
- Min./Max.-Modus
- Zwei Alarmmodi
- Sollwertmodus
- Zeitgesteuertes B-Bild
- Prozentuale Schwächung
- Verstärkungseinstellung (Standard, hoch, niedrig)
- Passwortgeschütze Geräteverriegelung

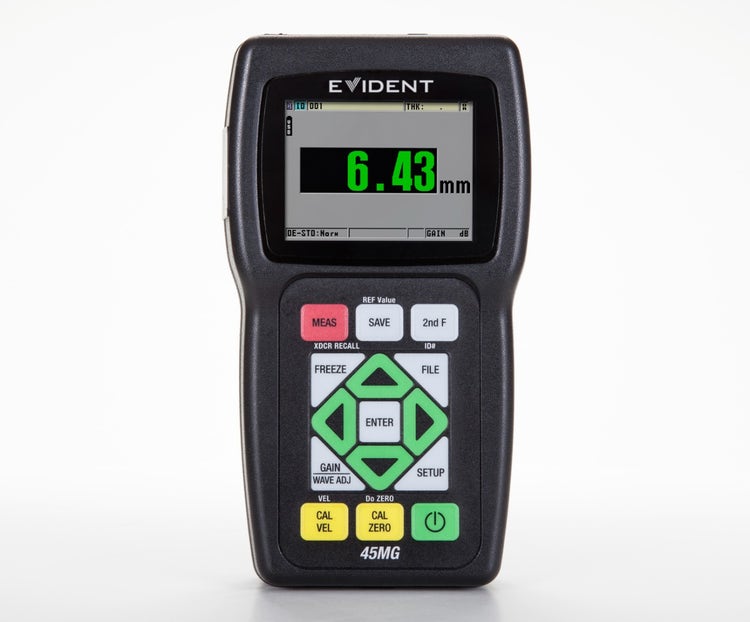

45MG mit optionalem Gummischutz und Standfuß
Optionale Features
Mit einfacher Tastenkombination vom einfachen Korrosionsmessgerät zum vielseitigen Präzisionsdickenmessgerät wechseln. Das 45MG bietet fünf Code-aktivierbare Softwareoptionen, die es zu einem der vielseitigsten Dickenmessgeräte der Branche machen.
- Echo-Echo-Modus/THRU-COAT: Mit der Echo-Echo-Methode wird die wahre Dicke des Metalls angezeigt, die Beschichtungsdicke bleibt unberücksichtigt. Mittels THRU-COAT wird die Dicke von Metall und nichtmetallischen Beschichtungen gemessen, die jeweils auf ihre korrekte Schallgeschwindigkeit eingestellt sind. Das Entfernen von Farbanstrich oder Beschichtungen entfällt.
- Einzelschwinger: Für hochpräzise Dickenmessung von vielen Werkstoffen, wie Metallen, Kunststoffen, Verbundwerkstoffen, Glas und Keramik. Kompatibel mit Microscan Einzelschwinger-Messköpfen von 2,25 MHz bis 30 MHz.
- Einzelschwinger mit hoher Durchdringung: Für die Messung von sehr dicken oder stark schallschwächenden Werkstoffen, wie Glasfaser-Verbundmaterial und Metallguss. Kompatibel mit Microscan Einzelschwinger-Messköpfen von 0,5 MHz bis 30 MHz. Die optionale Software für den Einzelschwinger-Prüfkopf ist inbegriffen.
- Messwertspeicher: Das 45MG besitzt einen ausgereiften, bidirektionellen, alphanumerischen Messwertspeicher, der für problemloses Speichern und Übertragen von Dickenmesswerten und A-Bildern ausgelegt ist. Die auf Windows basierende GageView Datenübertragungssoftware ist inbegriffen.
- A-Bild in Echtzeit mit Einstellungmöglichkeiten: Mit dieser Option kann der Prüfer die Ultraschallwellenform (oder A-Bild) direkt auf dem Bildschirm des Messgeräts sehen, den Messwert überprüfen oder die Verstärkung und Echounterdrückung manuell einstellen, um bei schwierigen Messaufgaben die Leistung zu optimieren. Diese praktische Option besitzt folgende Merkmale: manuelle Einstellung der Verstärkung, erweiterte Echounterdrückung, Unterdrückung des ersten Echos, Einstellung von Bereich und Verzögerung.
- Für raue Arbeitsumgebungen konzipiert
- Robust, ausgelegt für IP67
- Explosionsgefährdete Bereiche gemäß MIL-STD-810F, Method 511.4, Procedure I getestet.
- Mechanischer Schock: gemäß MIL-STD-810F, Method 516.5, Procedure I, 6 Zyklen pro Achse, 15 g, 11 ms halber Sinus.
- Vibrationen: gemäß MIL-STD-810G, Method 514.5, Procedure I, Annex C, Fig. 6, allgemeine Beanspruchung: 1 Stunde jede Achse
- Großer Betriebstemperaturbereich
- Optionaler Gummischutz mit Gerätestandfuß

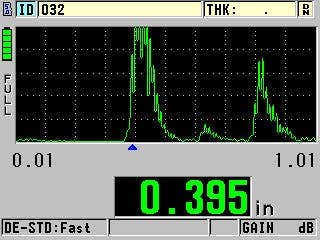

Anzeigeeinstellung für Innenräume, optionaler A-Bild-Modus
Bedienerfreundlicher Betrieb
- Einfaches Tastenfeld für die Bedienung mit der rechten oder linken Hand
- Intuitive Benutzeroberfläche mit Direktzugriff auf die meisten Funktionen
- Speicherung auf interner und herausnehmbarer microSD-Karte
- USB-Port für Übertragung
- Optionaler alphanumerischer Messwertspeicher für 475000 Dickenmesswerte oder 20000 A-Bilder
- Standard und anwendungsspezifische Einzelschwinger-Messkopf-Einstellungen (optional)
- Passwortgeschützte Geräteverriegelung
- Transflektiver QVGA-Farbbildschirm mit Farbvorlage für Drinnen und Draußen für optimale Ablesbarkeit

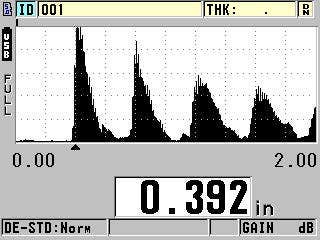

Anzeigeeinstellung für die Arbeit im Freien, optionaler A-Bild-Modus
Technische Angaben
| Messwerte | Messmodus mit Sender-Empfänger-Messkopf | Laufzeit von einer genauen Vorlaufstrecke nach dem Sendeimpuls bis zum ersten Echo. |
| Echo-Echo (optional) | Laufzeit zwischen zwei aufeinander folgenden Rückwandechos, um die Dicke von Anstrich oder Beschichtung auszuschließen. | |
| THRU-COAT Messung (optional) | Gemessen wird die tatsächliche Dicke von Metall und Beschichtung anhand eines einzigen Rückwandechos (mit D7906-SM, D7906-RM und D7908 Messköpfen) | |
| Einzelschwinger-Messkopf-Modi (optional) | Modus 1: Laufzeit vom Sendeimpuls bis zum ersten Rückwandecho Modus 2: Laufzeit zwischen dem Ankoppelecho und dem ersten Rückwandecho (mit Vorlaufstrecken- oder Tauchtechnik-Messköpfen) Modus 3: Laufzeit zwischen aufeinander folgende Rückwandechos, die dem Sendeimpuls folgen (mit Vorlaufstrecken- oder Tauchtechnik-Messköpfen) |
|
| Dickenbereich | 0,080 mm bis 635 mm Abhängig von Werkstoff, Prüfkopf, Oberflächenbeschaffenheit, Temperatur und ausgewählter Konfiguration (für den gesamten Bereich ist eine Einzelschwinger-Prüfkopf-Option erforderlich) | |
| Schallgeschwindigkeit im Material | 0,508 mm/μs bis 18,699 mm/μs (0,020 Zoll/μs bis 0,7362 Zoll/μs) | |
| Auflösung (wählbar) | Niedrig: 0,1 mm Standard: 0,01 mm Einzelschwinger-Messkopf-Option: 0,001 mm (0,0001 Zoll) |
|
| Bereich der Messkopffrequenz | Standard: 2,25 MHz bis 30 MHz (-3 dB){Hohe Durchdringung (Einzelschwinger-Prüfkopf-Option): 0,50 MHz bis 30 MHz (-3 dB) | |
| Allgemeines | Betriebstemperatur | -10 °C bis 50 °C |
| Tastenfeld | abgedichtetes, farbcodiertes Tastenfeld mit taktiler und akustischer Rückmeldung | |
| Gehäuse | Schlag- und wasserbeständiges abgedichtetes Gehäuse mit abgedichteten Anschlüssen; ausgelegt für IP67. | |
| Abmessungen (B × H × T) | 91,1 mm × 162 mm × 4,1 mm | |
| Gewicht | 430,9 g | |
| Stromversorgung | 3 Batterien (AA)/über USB | |
| Betriebsdauer der Batterien | 3 Alkali (AA): 20–21 Std. 3 NiMH (AA): 22–23 Std. Lithium (AA): 35–36 Std. |
|
| Standards | Ausgelegt für EN15317 | |
| Anzeigebereich | Transflektiver QVGA-Farbbildschirm | Flüssigkristallanzeige, Anzeigebereich 2,15 Zoll × 1,62 Zoll (54,61 mm × 41,15 mm) |
| Gleichrichtung | Ganze Welle, HF, positive oder negative Halbwelle (A-Bild-Option) | |
| Eingänge/Ausgänge | USB | 2.0 Client |
| Speicherkarte | Max. Kapazität 2 GB auf herausnehmbarer microSD Speicherkarte | |
| Geräteeigner Messwertspeicher (optional) | Messwertspeicher | Der 45MG identifiziert, speichert, zeigt, löscht und überträgt Dickenmesswerte, A-Bilder und Informationen zu Gerätekonfiguration über USB oder microSD. |
| Kapazität | 475000 Dickenmesswerte oder 20000 A-Bilder mit Dickenmesswerten | |
| Dateinamen, IDs und Notizen | 32-stellige Dateinamen und 20-stellige Standorte (alphanumerisch) mit jeweils vier Notizen pro Standort | |
| Dateistruktur | 6 Standard oder anwendungsspezifische Dateistrukturen | |
| Berichte | Im Gerät erstellte Zusammenfassung mit Statistik, Min./Max.-Werten |
Standardlieferumfang
- Digitaler Ultraschalldickenmesser 45MG
- Alkali-Mangan-Zellen (AA)
- 2-stufiger Justierkörper und Koppelmittel
- USB-Kabel
- Benutzerhandbuch auf CD
- Messfunktionen: Min./Max.-Modus, Zwei-Alarme-Modus, Sollwertmodus, B-Bild, prozentuale Schwächung, programmierbare Verriegelung
Softwareoptionen
- 45MG-SE (U8147022): Einzelschwinger-Messkopf-Option mit Frequenzbereich von 2,25 MHz bis 30 MHz.
- 45MG-HP (U8147023): Einzelschwinger-Messkopf-Option mit hoher Durchdringung mit Frequenzbereich von 0,5 MHz bis 30 MHz.
- 45MG-EETC (U8147021): Echo-Echo und THRU-COAT
- 45MG-WF (U8147019): A-Bild-Option
- 45MG-DL (U8147020): Geräteeigner Messwertspeicher, einschließlich GageView Datenübertragungsprogramm
Optionales Zubehör
- MICROSD-ADP-2GB (U8779307): Externe 2 GB microSD Speicherkarte
- 45MG-RPC (U8779676): Gummischutz mit Standfuß
Softwareoptionen
Echo-Echo/THRU-COAT Option
Echo-Echo
Das Gerät zeigt die tatsächliche Metalldicke an und ignoriert die Dicke der Beschichtungsschicht mithilfe mehrerer Rückwandechos:
- Auto Echo-Echo
- Echo-Echo manuell (nur mit Option A-Bild) für:
- Verstärkungseinstellung
- Erweiterung der Echounterdrückung
- Echounterdrückung
THRU-COAT Technologie
| Misst mit einem einzigen Rückwandecho die tatsächliche wahre Dicke des Metalls. Die Dicke des Metalls und der Beschichtung kann angezeigt werden, die jeweils auf die richtige Schallgeschwindigkeit im Material eingestellt ist. Das Entfernen von Farbanstrich oder Beschichtungen ist nicht notwendig. Für THRU-COAT Messungen werden die D7906-SM, D7906-RM und D7908 Sender-Empfänger-Messköpfe eingesetzt. |

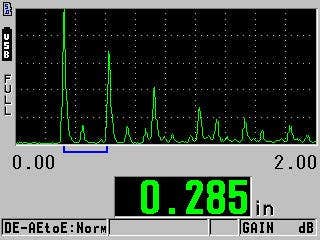

Automatischer Echo-Echo-Modus mit A-Bild

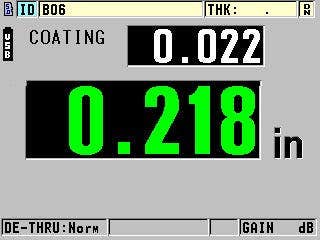

THRU-COAT Modus zeigt Dicke von Beschichtung und Stahl (A-Bild nicht aktiviert)

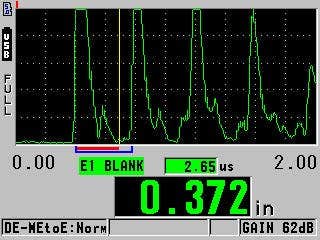

Manueller Echo-Echo-Modus mit Unterdrückung des ersten Echos

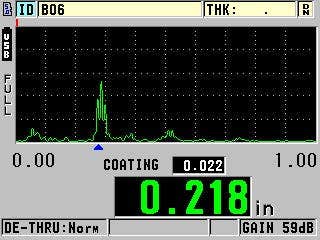

THRU-COAT Modus mit optionalem A-Bild
Softwareoption für Einzelschwinger-Messköpfe
Die Einzelschwinger-Messkopf-Option ermöglicht eine sehr präzise Dickenmessung mit Auflösung bis zu 0,001 mm. Kompatibel mit Microscan Einzelschwinger-Messköpfen von 2,25 MHz bis 30 MHz.
- Die meisten Materialien, ob dünn oder dick
- Flaschen, Rohre, Röhren und Folien aus Kunststoff ab einer Dicke von 0,08 mm
- Metallbehälter, Stahlspulen, zerspanend bearbeiteten Teile ab einer Dicke von 0,10 mm
- Zylinderbohrungen, Turbinenschaufeln
- Glühbirnen und Glasflaschen
- Dünnes Glasfaser-Verbundmaterial und Keramik, Kautschuk und Verbundwerkstoffe
- Gekrümmte Bereiche oder Behälter mit kleinem Radius
Einzelschwinger-Messkopf-Option mit hoher Durchdringung
Mit dieser Option werden dicke oder schallschwächende Werkstoffe, wie Kautschuk, Glasfaser-Verbundmaterial, Gussteile und Verbundwerkstoffe mit niederfrequenten Einzelschwinger-Messköpfen (bis 0,5 MHz) gemessen. Einzelschwinger-Messkopf-Option ist inbegriffen.
- Die meisten Materialien, ob dick oder schallschwächend
- Dicke Gussteile
- Dicke Gummireifen und Förderbänder
- Schiffsrümpfe und Lagertanks aus Glasfaser-Verbundmaterial
- Verbundwerkstoffplatten
- Auflösung von 0,01 mm für Messkopffrequenz von 0,5 MHz und 1,0 MH
Optionaler Messwertspeicher und PC-Schnittstelle
Das 45MG besitzt einen ausgereiften, internen, bidirektionalen alphanumerischen Messwertspeicher, der für einfaches Speichern und Übertragen von Messwerten und A-Bildern ausgelegt ist. Zum optionalen Messwertspeicher gehört auch das Datenübertragungsprogramm GageView. Die Messwertspeicheroption umfasst das GageView Datenübertragungsprogramm.
Messwertspeicheroption
- Geräteeigner Speicher für 475.000 Messwerte oder 20.000 A-Bilder mit Messwerten
- 32-stellige Dateinamen
- 20-stellige ID-Nummern (TML-Format)
- 6 Dateiformate: Zählreihe, Zählfolge, Zählfolge mit Zusatzpunkt, 2D-Matrix, Boiler und Manual (auf PC) GageView
- Geräteeigene und herausnehmbare microSD Speicherkarten
- Kopie von Dateien von der geräteeigenen auf die herausnehmbare microSD Speicherkarte und umgekehrt
- Standard USB-Übertragung
- Übertragung von Einstellungen für Einzelschwinger-Messköpfe in beide Richtungen
- Geräteeigne Statistik
- Geräteeigne DB Rasteransicht mit drei programmierbaren Farben
- GageView Datenübertragungsprogramm für 45MG
- über den USB-Anschluss
- oder auf microSD Speicherkarte (Lesen und Beschreiben)
- Direkter Export der geräteeigenen Dateien auf die microSD Speicherkarte im Excel-kompatiblem CSV- Format.
Geräteeigene DB Rasteransicht mit drei programmierbaren Farben
GageViewSchnittstellenprogramm
- In Messwertspeicheroption inbegriffen.
- Diese Windows-basierte Anwendung sammelt, erstellt, druckt und verwaltet Daten des 45MG.
- Erstellt Datensätze und Prüfpläne
- Bearbeitet gespeicherte Daten
- Ansicht von Datensätzen und Prüfplänen mit den Messwerten, der Geräteeinstellungen und der Messkopfeinstellungen
- Hoch-und Herunterladen von Prüfplänen von und zu Geräten
- Export von Prüfplänen zu Rechentabellen oder in andere Programme
- Erfassen von Bildschirmkopien
- Ausdruck von Berichten mit Messwerten, Konfigurationstabelle, Statistiken und Farbraster
- Aktualisierung der 45MG Software
- Hoch-und Herunterladen von Einstellungsdateien zu Einzelschwinger-Messköpfen
Auf einem PC sind Dicken außerhalb der Grenzwerte in einem farbcodierten Raster zu sehen.
Messberichte mit Messwerten, ID-Nummern und anderen Parameter sind leicht zu erstellen und auszudrucken.
Auf einem PC sind Dicken außerhalb der Grenzwerte in einem farbcodierten Raster zu sehen.
Live-A-Bild mit Einstellungsmöglichkeiten
Dieser optionale Live-A-Bild-Modus ermöglicht die Ansicht von Ultraschallwellen (oder A-Bild) direkt auf dem Bildschirm des Dickenmessgeräts, die Überprüfung von Dickenmesswerten und manuelle Einstellungen der Verstärkung und Echounterdrückung, um die Messleistung in herausfordernden Anwendungen zu maximieren. Diese praktische Option umfasst: manuelle Verstärkungseinstellung, erweiterte Echounterdrückung, Unterdrückung des ersten Echos, Einstellung von Bereich und Verzögerung.
Messköpfe
Messköpfe für Präzisionsdickenmessgeräte
Messköpfe für Korrosionsdickenmessgeräte
Evident bietet eine umfassende Auswahl an Messköpfen, Kabeln, Koppelmitteln, Justierkörpern undZubehör, die den verschiedenen Anwendungsbereichen der Ultraschallpräzisionsdickenmessung entspricht.
